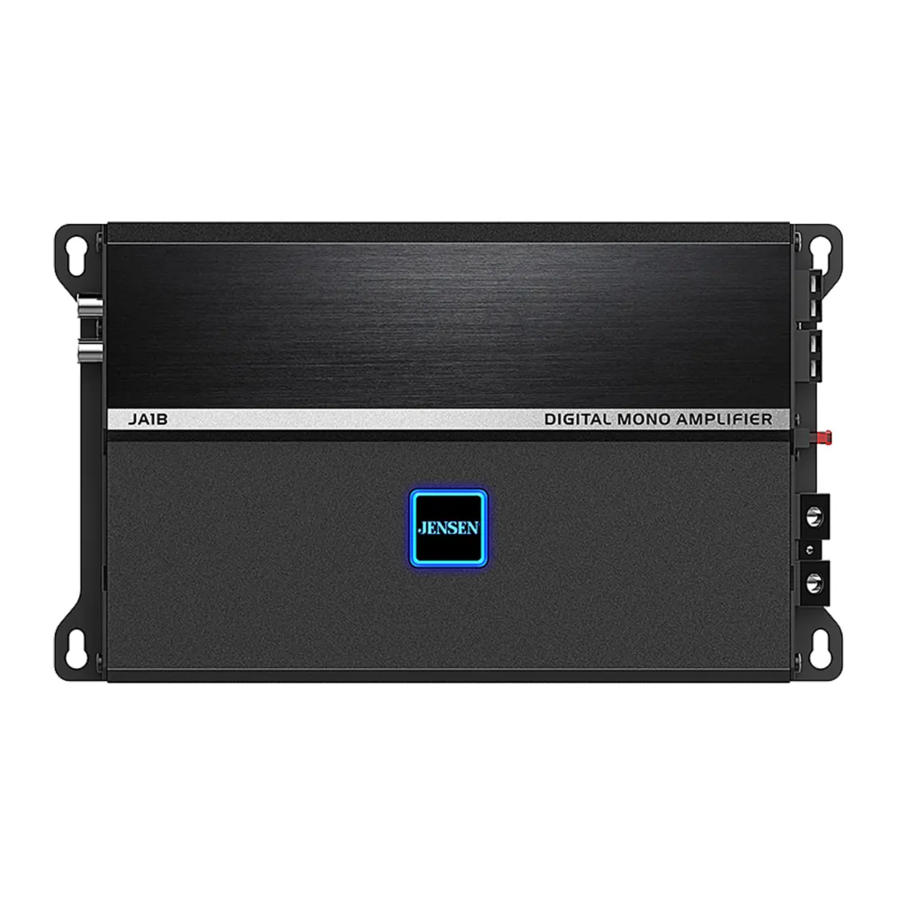

Jensen JA1B, JA2B, JA4B - Manuali i Amplifikatorit të Fuqisë

Përmbajtja

Përgatitja

Ju lutemi lexoni të gjithë manualin para instalimit. Për shkak të natyrës teknike të amplifikatorëve, rekomandohet shumë që amplifikatori juaj të instalohet nga një instalues profesionist ose një shitës i autorizuar.

Para se të filloni

  • Shkëputni terminalin negativ të baterisë. (konsultohuni me një teknik të kualifikuar për udhëzime)
  • Shmangni instalimin e amplifikatorit atje ku do t'i nënshtrohej temperaturave të larta, si p.sh. nga rrezet e diellit të drejtpërdrejta, ose ku do t'i nënshtrohej pluhurit, papastërtisë ose dridhjeve të tepërta.
  • Tregoni kujdes ekstrem kur shponi vrima për të shmangur dëmtimin e linjave të karburantit ose instalimeve elektrike ekzistuese të automjetit.
  • Të gjitha instalimet e amplifikatorëve kërkojnë tela të energjisë, sinjalit dhe altoparlantit (nuk përfshihen).
  • Një komplet instalimi amplifikatori (shitet veçmas) rekomandohet shumë për të lehtësuar instalimin. Konsultohuni me shitësin tuaj për rekomandime.

Vendndodhja e montimit

METODA TIP I MONTIMIT

  • Zgjidhni një vend montimi për amplifikatorin. Vendet e sugjeruara përfshijnë poshtë një sediljeje ose në bagazh.
  • Amplifikatori mund të montohet horizontalisht (rekomandohet) ose vertikalisht. Për performancë optimale, sigurohuni që të siguroni të paktën 1" hapësirë rreth të gjitha anëve. Mos e montoni amplifikatorin nën qilima ose atje ku rrjedha e ajrit është e kufizuar.
  • Mos e instaloni amplifikatorin atje ku mund të ekspozohet ndaj lagështisë.
  • Vendndodhja optimale e montimit ndryshon midis automjeteve. Mos harroni të testoni të gjitha funksionet e amplifikatorit përpara se të përfundoni procedurën përfundimtare të montimit.

Përshkrimet e Lidhjes

SHËNIM:
Sigurohuni që të ndiqni udhëzimet specifike të përfshira me kompletin e instalimit të amplifikatorit tuaj (nuk përfshihet me këtë amplifikator). Informacioni i mëposhtëm duhet të përdoret vetëm si një udhëzues i përgjithshëm.

Teli i Energjisë (+ 12V)

  • Shkëputni terminalin negativ të baterisë përpara se të vazhdoni. Konsultohuni me një teknik të kualifikuar për udhëzime nëse nuk jeni i sigurt.
  • Planifikoni kalimin e telave përpara se të prisni ndonjë tel në gjatësi. Filloni duke kaluar telin e energjisë + 12V nga bateria në vendndodhjen e amplifikatorit. Përdorni një fileto kur kaloni tela nëpër firewall ose hapje metalike. Shmangni kalimin e telit të energjisë pranë instalimeve elektrike ekzistuese të automjetit për të parandaluar hyrjen e zhurmës së shkaktuar në sistemin audio.
  • Tregoni kujdes ekstrem kur shponi vrima për të shmangur dëmtimin e linjave të karburantit ose instalimeve elektrike ekzistuese të automjetit.
  • Teli + 12V DUHET të jetë i siguruar brenda 18" të baterisë për mbrojtjen e sistemit elektrik të automjetit.

Teli i Tokëzimit (GND)

  • Teli i tokëzimit të amplifikatorit duhet të jetë sa më i shkurtër që të jetë e mundur (jo më shumë se 36" ose 1 metër). Zgjidhni një pjesë të pastër metalike të pa lyer ose shasinë e automjetit kur bashkëngjitni lidhjen e tokëzimit. Sigurohuni që ta pastroni zonën nga çdo papastërti ose yndyrë.

Teli i Ndezjes në Distancë (REM)

  • Teli i ndezjes në distancë lidhet me spinën e ndezjes së amplifikatorit të njësisë së kokës ose daljen e antenës së energjisë.

Telat e Altoparlantëve

  • Zgjidhni telin e altoparlantit me gjerësi adekuate në varësi të kombinimit tuaj të saktë amplifikator/altoparlant. Sigurohuni që të respektoni polaritetin gjatë lidhjes.
  • Mos i tokëzoni asnjë tel altoparlanti ose mos i lidhni së bashku asnjë tel altoparlanti.

Sinjali i Hyrjes

  • Sinjali i hyrjes së amplifikatorit lidhet me daljet e nivelit të ulët (RCA) ose nivelit të lartë (tel altoparlanti) të njësisë së kokës.
  • Sinjalet e hyrjes së nivelit të ulët japin performancën më të mirë. Nëse nuk është i disponueshëm, përdorni hyrjet e nivelit të lartë - kur ndërveproni me njësinë e kokës së fabrikës, për shembull.

Treguesit e Energjisë/Mbrojtjes

  • Treguesit LED me ngjyrë ndriçojnë nga terminali plastik i energjisë.
  • LED-i blu ndriçon gjatë funksionimit normal(NDEZUR) dhe treguesi LED i kuq është i dukshëm kur amplifikatori zbulon një defekt (MBROJTJE).

  • Mos përdorni hyrje të nivelit të ulët dhe të lartë në të njëjtën kohë. Lidhni vetëm njërën ose tjetrën.
  • Mbani hyrjet e nivelit të ulët larg çdo teli energjie për të shmangur zhurmën e motorit.
  • Mos kaloni kurrë ndonjë tel nën ose jashtë automjetit.

Hyrjet dhe Kontrollet Audio

Hyrjet dhe Kontrollet Audio

  1. Dalja e Linjës
  2. Hyrja e Linjës
  3. Hyrja e Nivelit të Lartë
  4. Rivendosja
  5. Mos vendosni asgjë në këtë zonë që mund të bllokojë valët e radios, pasi kjo mund të jetë një problem me lidhjen tuaj Bluetooth.

Lidhjet e Energjisë dhe Altoparlantëve

Lidhjet e Energjisë dhe Altoparlantëve

  1. LED-i i Energjisë/Mbrojtjes
  2. Lidhja e Tokëzimit
  3. Aktivizimi në Distancë
  4. Lidhja e Baterisë + 12V DC
  5. Siguresë(a)
  6. Lidhjet e Altoparlantëve

Kalimi Tip i Telave

JA1B

Kalimi Tip i Telave JA1B - Shembulli 1
Kalimi Tip i Telave JA1B - Shembulli 2
Altoparlantët, subwoofer-i, njësia e kokës, kompleti i instalimeve elektrike dhe teli i altoparlantëve shiten veçmas.

JA2B

Kalimi Tip i Telave - JA2B
Altoparlantët, subwoofer-i, njësia e kokës, kompleti i instalimeve elektrike dhe teli i altoparlantëve shiten veçmas.

JA4B

Kalimi Tip i Telave - JA4B
Altoparlantët, njësia e kokës, kompleti i instalimeve elektrike dhe teli i altoparlantëve shiten veçmas.

Lidhjet e Pajisjes

Lidhjet e Altoparlantëve

Lidhjet e Pajisjes - Lidhjet e Altoparlantëve
Lidhni telat e altoparlantëve duke respektuar polaritetin. Ngarkesa minimale e impedancës për amplifikatorët është 2 ohm stereo dhe 4 ohm e urëzuar. Përdorimi i ngarkesave më të ulëta se këto nuk rekomandohet dhe mund të shkaktojë dëmtim të amplifikatorit. Amplifikatorët mund të lidhen me tela për funksionim stereo, të urëzuar ose stereo/të urëzuar të njëkohshëm.
Lidhjet tipike të altoparlantëve të treguara më lart

Lidhjet e Sinjalit të Hyrjes

Hyrja e Nivelit të Ulët (RCA)
Sinjali i hyrjes së nivelit të ulët (RCA) preferohet për performancë më të mirë. Instalimet tipike të amplifikatorit të montuar në bagazh kërkojnë një kabllo RCA 17-20 këmbë. Shumica e kamionëve dhe aplikacioneve nën sedilje kërkojnë një kabllo RCA 6-9 këmbë. Përdorimi i kabllove RCA të ndërtimit të çiftit të përdredhur do të minimizojë zhurmën.
Lidhjet e Pajisjes - Lidhjet e Hyrjes së Nivelit të Ulët

Hyrja e Nivelit të Lartë
(Teli i Altoparlantit)
Hyrjet e nivelit të lartë duhet të përdoren vetëm kur daljet RCA nuk janë të disponueshme nga njësia e kokës. Lidhni daljet e altoparlantëve të njësisë së kokës me lidhësin e hyrjes së nivelit të lartë siç tregohet më poshtë. Teli i zi (referenca e sinjalit tokëzimi) mund të kërkojë ose jo një lidhje me tokëzimin e shasisë - në varësi të instalimit tuaj të veçantë.

Shënim: Mos përdorni hyrje të nivelit të ulët dhe të lartë në të njëjtën kohë - lidhni vetëm njërën ose tjetrën.

Shkarkimi/Instalimi i Aplikacionit Kontrollues

Skanoni Kodin QR të mësipërm për të shkarkuar aplikacionin Jensen DSP Amplifier Controller nga Apple App Store ose Google Play Store në smartphone-in ose tabletin tuaj.
Përdorni aplikacionin për të kontrolluar veçoritë duke përfshirë: X-Over. EQ, Personalizimi i Dritës RGB. Volumi dhe cilësimet e tjera të amplifikatorit direkt nga smartphone-i ose tableti juaj nëpërmjet Bluetooth.
Shkarkimi i Aplikacionit Kontrollues

www.apple.com

play.google.com

Shënim:
Seria JA amp nuk mbështet transmetimin e audios dhe thirrjet pa duar nëpërmjet Bluetooth.

Lidhja Bluetooth me Aplikacionin dhe AMP

Lidhja Bluetooth me Aplikacionin dhe AMP

  1. Prekni ikonën BT
  2. Prekni ikonën Scan (Skano) për të kërkuar amplifikatorin Bluetooth.
  3. Lista e amplifikatorëve Bluetooth për të treguar se cili amplifikator është çiftuar. (Nëse është instaluar vetëm një amplifikator, shfaqet numri i modelit të një amplifikatori.)
  4. Zgjidhni numrin e modelit të amplifikatorit që dëshironi të instaloni nga lista e pajisjeve
  5. Prekni ikonën e menysë Drop Down (Rënie) për të shfaqur numrin e versionit të aplikacionit dhe amplifikatorit dhe për të parë nëse çiftimi Bluetooth është përfunduar me sukses
  6. Prekni Disconnect (Shkëput) për të shkëputur amplifikatorin nga aplikacioni.

Funksionimi i Aplikacionit JENSEN DSP AMP

Kontrolli i nivelit të hyrjes
(Niveli kryesor në HOME Mode) 		Kontrolli i nivelit të hyrjes (fitimi) përdoret për të marrë përputhjen më të mirë të mundshme midis daljes audio të njësisë kryesore dhe hyrjes së amplifikatorit. Filloni duke e kthyer plotësisht kontrollin e nivelit të hyrjes në drejtim të kundërt të akrepave të orës. Më pas. rregulloni kontrollin e volumit të njësisë kryesore rreth 3/4 e rrugës lart. Rregulloni kontrollin e nivelit të hyrjes në drejtim të akrepave të orës derisa të dëgjohet shtrembërim i dëgjueshëm, pastaj pak në drejtim të kundërt të akrepave të orës për të ofruar përputhjen më të mirë. Përsëriteni për të gjitha kontrollet e nivelit të hyrjes.
X-OVERMode
(JA2B dhe JA4B)

Kalimi përdoret për të filtruar frekuencat mbi ose nën një pikë të caktuar. Zgjidhni LPF kur përdorni amplifikatorin me subwoofer. HPF kur përdorni me kombinime mesatare/tweeter dhe FULL kur përdorni me altoparlantë të tipit koaksial.

Shënim: Zgjidhni FULL kur përdorni amplifikatorin në modalitetin stereo/ të urëzuar të njëkohshëm. Në këtë modalitet. kërkohen kalime pasive. Mos përdorimi i përbërësve të duhur pasivë mund të dëmtojë amplifikatorin dhe/ose altoparlantët. Konsultohuni me një profesionist të kualifikuar për rekomandime.
X-OVER Mode
(JA1B) 		Amplifikatori JA 1 B (Mono) punon vetëm me LPF.
Kontrolli X-OVER Ky kontroll lejon rregullimin e saktë të frekuencës së kalimit.
Rritja e Basit Ky kontroll ofron rritje shtesë @ 45Hz kur përdoret me subwoofer. Rregullojeni këtë kontroll me kujdes - pasi përdorimi i pahijshëm mund të dëmtojë altoparlantët!
Paravendosjet e EQ Zgjidhni midis paravendosjeve të mëposhtme të EQ: Klasik, Pop. Rock. Jazz. Custom (lejon përdoruesin të futë cilësimet e personalizuara të EQ).
EQ e Personalizuar EQ e personalizuar nga Paravendosjet e EQ zgjidhet për të bërë cilësimet audio të personalizuara dhe çdo fitim për frekuencë mund të rregullohet në modalitetin EQ të aplikacionit.
Ngjyra RGB Lejon që ndriçimi i amplifikatorit të fiket ose ndizet në modalitetin RGB të aplikacionit. Mund të kontrollohet një ngjyrë ose ngjyra të shumta.

Specifikimet

JA1B
I vazhdueshëm 290W RMS x 1 Kanal në 40
Dalja e Energjisë: 470W RMS x 1 Kanal në 20
595W RMS x 1 Kanal në 10 (50Hz dhe 1% THD+N)
Fuqia Dinamike: 300W x 1 Kanal në 50Hz në 4 0
545W x 1 Kanal në 50Hz në 2 0
640W x 1 Kanal në 50Hz në 10 (1% THD+N)
Maksimumi 325W x 1 Kanal në 50Hz në 40
Fuqia Dinamike: 565W x 1 Kanal në 50Hz në 20
690W x 1 Kanal në 50Hz në 10 (10% THD+N)
Sinjal ndaj Zhurmës: Referenca 68dBA 1 Watt RMS
THD+N: <0.09% në 1 Watt RMS nga 20Hz në 300Hz
Dimensionet e amplifikatorit: 2.16"x 9.56"x 5.59"(H x G x D)
JA2B
I vazhdueshëm 95W RMS x 2 Kanale në 40
Dalja e Energjisë: 105W RMS x 2 Kanale në 20
225W RMS x 1 Kanal në 40 TË URËZUAR (1% THD+N)
Fuqia Dinamike: 100W x 2 Kanale në 1 kHz në 40
110W x 2 Kanale në 1 kHz në 2 0
230W x 1 Kanal në 1 kHz në 40 TË URËZUAR (1% THD+N)
Maksimumi 140W x 2 Kanale në 1 kHz në 40
Fuqia Dinamike: 170W x 2 Kanale në 1 kHz në 2 0
310W x 1 Kanal në 1 kHz në 40 TË URËZUAR (10% THD+N)
Sinjal ndaj Zhurmës: Referenca 72dBA 1 Watt RMS
THD+N: <0.14% në 1 Watt RMS nga 20Hz në 20kHz
Dimensionet e amplifikatorit: 2.16"x 6.57"x 5.59"(H x G x D)
JA4B
I vazhdueshëm 90W RMS x 4 Kanale në 40
Dalja e Energjisë: 115W RMS x 4 Kanale në 20
230W RMS x 2 Kanale në 40 TË URËZUAR (1% THD+N)
Fuqia Dinamike: 100W x 4 Kanale në 1 kHz në 40
125W x 4 Kanale në 1 kHz në 20
255W x 2 Kanale në 1 kHz në 40 TË URËZUAR (1% THD+N)
Maksimumi 125W x 4 Kanale në 1 kHz në 40
Fuqia Dinamike: 185W x 4 Kanale në 1 kHz në 20
365W x 2 Kanale në 1 kHz në 40 TË URËZUAR (10% THD+N)
Sinjal ndaj Zhurmës: Referenca 70dBA 1 Watt RMS
THD+N: <0.15% në 1 Watt RMS nga 20Hz në 20kHz
Dimensionet e amplifikatorit: 2.16"x 8.38"x 5.59"(H x G x D)

Zgjidhja e Problemeve

Problemi Shkaku Adion

Njësia nuk do të ndizet/nuk ka tregues LED të energjisë

 Telat + 12V nuk janë të lidhur ose kanë tension të gabuar. Teli REM nuk është i lidhur ose ka tension të gabuar Kontrolloni lidhjet për tension të duhur (11-16VDC)
Teli GND nuk është i lidhur Kontrolloni lidhjen me tokën
Siguresa(t) e djegura Zëvendësoni siguresën(at)

Njësia ka energji - LED është jeshile, por nuk ka zë

 Telat e altoparlantëve nuk janë të lidhura Kontrolloni lidhjet në altoparlantë
Volumi është ulur plotësisht Rritni nivelin e volumit në njësinë kryesore
Një ose më shumë tela altoparlantësh prekin njëri-tjetrin ose prekin tokën e shasisë Izoloni të gjitha telat e zhveshur të altoparlantëve nga njëri-tjetri dhe toka e shasisë
Altoparlanti(ët) me defekt ose të dëmtuar Kontrolloni/zëvendësoni altoparlantin(ët)
Sinjali i hyrjes nuk është i lidhur Kontrolloni hyrjet e nivelit të lartë ose të ulët për lidhje të duhur

Njësia digj siguresat

 Vlerësim i pasaktë i siguresës Përdorni siguresa(t) me vlerësim të saktë
Teli + 12V prek tokën e shasisë Kontrolloni për tel të shtypur
Altoparlanti(ët) me defekt ose të dëmtuar Kontrolloni/zëvendësoni altoparlantin(ët)

Zhurma e motorit

 Lidhje e keqe e tokës Sigurohuni që amplifikatori të jetë i lidhur në tokë me metal të pastër të zhveshur
Lak toke sinjali ose RFI (ndërhyrje e frekuencës radio) Riorganizoni kabllot RCA nga instalimet ekzistuese me rrymë të lartë

LED ndriçon kuq (modaliteti i mbrojtjes)

 Një ose më shumë tela altoparlantësh prekin njëri-tjetrin ose prekin tokën e shasisë Izoloni të gjitha telat e zhveshur të altoparlantëve nga njëri-tjetri dhe toka e shasisë
Altoparlanti(ët) me defekt ose të dëmtuar nga brenda (të shkurtër) Kontrolloni/zëvendësoni altoparlantin(ët)
Ngarkesa e altoparlantëve më pak se 2 ohm (stereo).
Ngarkesa e altoparlantëve më pak se 4 ohm (e urëzuar)		 Rregulloni ngarkesën e altoparlantëve - amplifikatori nuk do të funksionojë al më pak se 4 ohm kur është i urëzuar

Dalje audio e shtrembëruar

 Lloji i pasaktë i sinjalit të hyrjes ose niveli i hyrjes shumë i lartë Kontrolloni lidhjet dhe zvogëloni/rregulloni nivelin e hyrjes

Dalje e ulët audio

 Lloji i pasaktë i sinjalit të hyrjes ose niveli i hyrjes shumë i ulët Kontrolloni lidhjet dhe rritni/rregulloni nivelin e hyrjes

Garanci e kufizuar njëvjeçare ose trevjeçare

Për më shumë informacion dhe për vendndodhjen e qendrës së autorizuar të shërbimit më të afërt, ju lutemi na kontaktoni me një nga metodat e mëposhtme:

  • Na telefononi pa pagesë në (888) 921-4088
    (E hënë-E premte, 9:00 e mëngjesit deri në 5:00 pasdite EST)
  • Na dërgoni një e-mail në cs@jensenmobile.com
