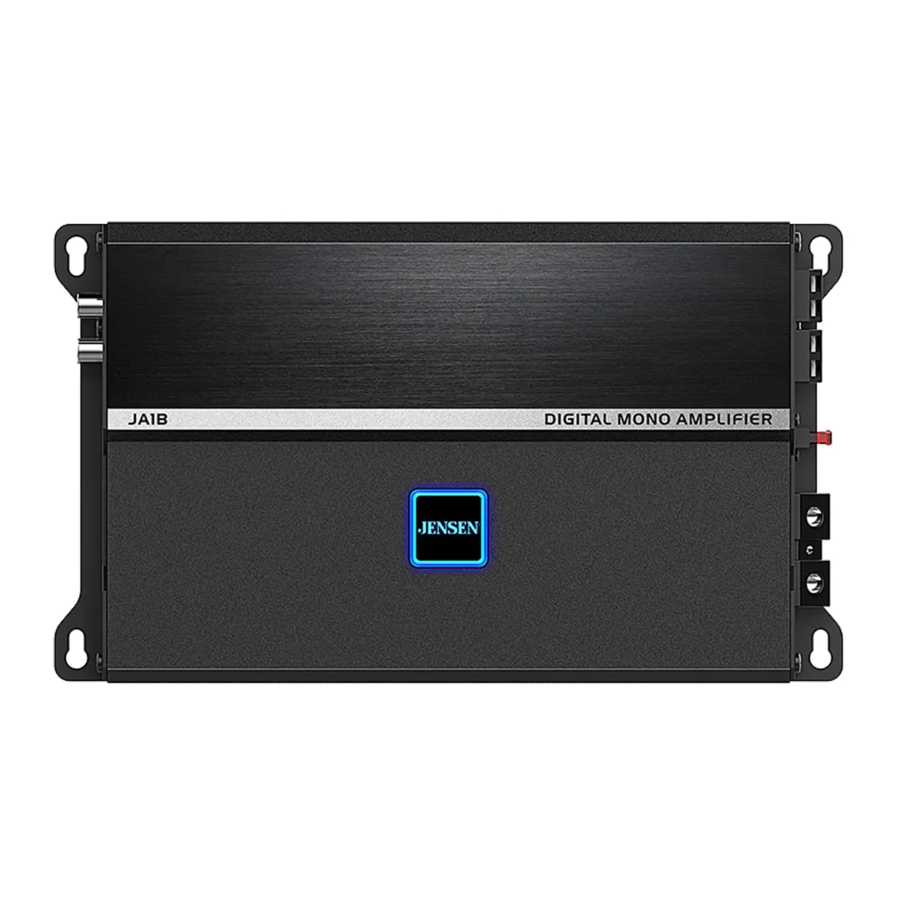

Jensen JA1B, JA2B, JA4B – Teljesítményerősítő kézikönyv
- 1 Előkészítés
- 2 A csatlakozások leírása
- 3 Audiobemenetek és vezérlők
- 4 Tápellátási és hangszórócsatlakozások
- 5 Jellegzetes vezetékezés
- 6 Eszközcsatlakozások
- 7 A vezérlő alkalmazás letöltése/telepítése
- 8 Bluetooth párosítás az alkalmazással és az AMP-vel
- 9 JENSEN DSP AMP alkalmazás működése
- 10 Műszaki adatok
- 11 Hibaelhárítás
- 12 Egyéves vagy hároméves korlátozott garancia
- 13 Hivatkozások
- 14 Kézikönyv letöltése
- 15 Más nyelveken
Előkészítés
Kérjük, a telepítés előtt olvassa el a teljes kézikönyvet. Az erősítők technikai jellegéből adódóan erősen ajánlott, hogy az erősítőt szakképzett szerelő vagy hivatalos márkakereskedő telepítse.
Mielőtt elkezdené
- Válassza le a negatív akkumulátorsarut. (az utasításokért forduljon szakképzett technikushoz)
- Kerülje az erősítő olyan helyre történő telepítését, ahol magas hőmérsékletnek lehet kitéve, például közvetlen napfénynek, vagy ahol por, szennyeződés vagy túlzott vibráció érheti.
- Legyen rendkívül óvatos a furatok fúrásakor, hogy elkerülje az üzemanyagvezetékek vagy a meglévő járműkábelezés károsodását.
- Minden erősítő telepítéséhez táp-, jel- és hangszórókábelek szükségesek (nem tartozék).
- A telepítés megkönnyítése érdekében erősen ajánlott az erősítő telepítőkészlet (külön megvásárolható). Ajánlásokért forduljon a kereskedőhöz.
Szerelési hely
- Válasszon egy szerelési helyet az erősítő számára. A javasolt helyek közé tartozik az ülés alatt vagy a csomagtartóban.
- Az erősítő vízszintesen (ajánlott) vagy függőlegesen is felszerelhető. Az optimális teljesítmény érdekében ügyeljen arra, hogy minden oldalon legalább 2,5 cm helyet biztosítson. Ne szerelje fel az erősítőt szőnyegek alá vagy olyan helyre, ahol a légáramlás korlátozott.
- Ne szerelje fel az erősítőt olyan helyre, ahol nedvesség érheti.
- Az optimális szerelési hely járművenként változik. Ne felejtse el tesztelni az összes erősítő funkciót a végső szerelési eljárás befejezése előtt.
A csatlakozások leírása
MEGJEGYZÉS:
Ügyeljen arra, hogy kövesse az erősítő telepítőkészlethez mellékelt speciális utasításokat (ez az erősítő nem tartalmazza). Az alábbi információk csak általános iránymutatásként szolgálnak.
Tápkábel (+ 12V)
- A folytatás előtt válassza le a negatív akkumulátorsarut. Ha nem biztos benne, kérjen segítséget egy képzett technikustól.
- A vezetékek hosszának levágása előtt tervezze meg a vezetékek útvonalát. Kezdje azzal, hogy a táp + 12 V vezetéket az akkumulátortól az erősítő helyére vezeti. Használjon tömítést, amikor a vezetékeket a tűzfalon vagy a fémnyílásokon vezeti át. Kerülje a tápkábel meglévő járműkábelezés közelében történő vezetését, hogy megakadályozza a zaj bejutását az audiorendszerbe.
- Legyen rendkívül óvatos a furatok fúrásakor, hogy elkerülje az üzemanyagvezetékek vagy a meglévő járműkábelezés károsodását.
- A + 12 V vezetéket az akkumulátor 45 cm-én belül KELL biztosítékkal ellátni a jármű elektromos rendszerének védelme érdekében.
Földelő vezeték (GND)
- Az erősítő földelő vezetékének a lehető legrövidebbnek kell lennie (legfeljebb 90 cm vagy 1 méter). A földelő csatlakoztatásakor válasszon egy tiszta, festetlen fémszakaszt vagy a jármű vázát. Ügyeljen arra, hogy megtisztítsa a területet minden szennyeződéstől vagy zsírtól.
Távoli bekapcsoló vezeték (REM)
- A távoli bekapcsoló vezeték a fejegység erősítő bekapcsoló vezetékéhez vagy a tápantenna kimenetéhez csatlakozik.
Hangszóróvezetékek
- Válasszon megfelelő vastagságú hangszóróvezetéket a pontos erősítő/hangszóró kombinációjától függően. Ügyeljen a polaritásra a csatlakoztatáskor.
- Ne földelje le a hangszóróvezetékeket, és ne kössön össze semmilyen hangszóróvezetéket.
Bemeneti jel
- Az erősítő bemeneti jele a fejegység alacsony szintű (RCA) vagy magas szintű (hangszóróvezeték) kimenetéhez csatlakozik.
- Az alacsony szintű bemeneti jelek biztosítják a legjobb teljesítményt. Ha nem áll rendelkezésre, használja a magas szintű bemeneteket – például gyári fejegységgel való összekapcsoláskor.
Tápellátás/védelem jelzőfények
- A színes LED-jelzőfények a műanyag tápcsatlakozóról világítanak.
- A kék LED normál működés közben világít (POWER), és a piros LED-jelzőfény akkor látható, ha az erősítő hibát észlel (PROTECT).
- Ne használjon egyszerre alacsony és magas szintű bemeneteket. Csak az egyiket vagy a másikat csatlakoztassa.
- Tartsa távol az alacsony szintű bemeneteket a tápkábelektől a motorzaj elkerülése érdekében.
- Soha ne vezessen vezetékeket a jármű alatt vagy kívül.
Audiobemenetek és vezérlők
- Vonal kimenet
- Vonal bemenet
- Magas szintű bemenet
- Visszaállítás
- Ne helyezzen semmit erre a területre, ami akadályozhatja a rádióhullámokat, mert ez problémát okozhat a Bluetooth-kapcsolatban.
Tápellátási és hangszórócsatlakozások
- Tápellátás/védelmi LED
- Földelő csatlakozás
- Távoli bekapcsolás
- + 12V DC akkumulátor csatlakozás
- Biztosíték(ok)
- Hangszórócsatlakozások
Jellegzetes vezetékezés
JA1B
A hangszórók, a mélynyomó, a fejegység, a vezetékkészlet és a hangszóróvezeték külön vásárolható meg.
JA2B
A hangszórók, a mélynyomó, a fejegység, a vezetékkészlet és a hangszóróvezeték külön vásárolható meg.
JA4B
A hangszórók, a fejegység, a vezetékkészlet és a hangszóróvezeték külön vásárolható meg.
Eszközcsatlakozások
Hangszórócsatlakozások
Csatlakoztassa a hangszóróvezetékeket a polaritás betartásával. Az erősítők minimális impedanciaterhelése 2 ohm sztereó és 4 ohm áthidalt. Az ezeknél alacsonyabb terhelések használata nem ajánlott, és az erősítő károsodását okozhatja. Az erősítők beköthetők sztereó, áthidalt vagy sztereó/áthidalt egyidejű működésre.
A fenti ábra a tipikus hangszórócsatlakozásokat mutatja
Bemeneti jel csatlakozások
Alacsony szintű bemenet (RCA)
A legjobb teljesítmény érdekében az alacsony szintű (RCA) bemeneti jel ajánlott. A tipikus csomagtartóba szerelt erősítő telepítésekhez 5-6 méteres RCA-kábel szükséges. A legtöbb teherautóhoz és ülés alatti alkalmazáshoz 2-3 méteres RCA-kábel szükséges. A csavart érpárú RCA-kábelek használata minimalizálja a zajt.
Magas szintű bemenet
(Hangszóróvezeték)
A magas szintű bemeneteket csak akkor szabad használni, ha a fejegységen nem állnak rendelkezésre RCA-kimenetek. Csatlakoztassa a fejegység hangszórókimeneteit a magas szintű bemeneti csatlakozóhoz az alábbi ábra szerint. A fekete vezeték (jelreferencia földelés) csatlakoztatása vagy nem csatlakoztatása a vázföldeléshez – az adott telepítéstől függően – szükséges lehet.
Megjegyzés: Ne használjon egyszerre alacsony és magas szintű bemeneteket – csak az egyiket vagy a másikat csatlakoztassa.
A vezérlő alkalmazás letöltése/telepítése
Olvassa be a fenti QR-kódot a Jensen DSP erősítő vezérlő alkalmazásának letöltéséhez az Apple App Store-ból vagy a Google Play Store-ból okostelefonjára vagy táblagépére.
Használja az alkalmazást olyan funkciók vezérléséhez, mint például: X-Over. EQ, RGB fény testreszabása. A hangerő és egyéb erősítő beállítások közvetlenül okostelefonjáról vagy táblagépéről Bluetooth-on keresztül.
Megjegyzés:
A JA erősítő sorozat nem támogatja az audio streaminget és a kihangosított hívásokat Bluetooth-on keresztül.
Bluetooth párosítás az alkalmazással és az AMP-vel
- Érintse meg a BT ikont
![]()
- Érintse meg a Scan (keresés) ikont
![]()
a Bluetooth erősítő kereséséhez. - Bluetooth erősítő lista
![]()
annak megjelenítéséhez, hogy melyik erősítő van párosítva. (Ha csak egy erősítő van telepítve, akkor egy erősítő modellszáma jelenik meg.) - Válassza ki a telepíteni kívánt erősítő modellszámát az eszközlistából
![]()
- Érintse meg a legördülő ikont
![]()
az App és az erősítő verziószámának megjelenítéséhez, és annak ellenőrzéséhez, hogy a Bluetooth párosítás sikeresen befejeződött-e ![]()
- Érintse meg a Disconnect (leválasztás) lehetőséget
![]()
az erősítő leválasztásához az App-ról.
a Bluetooth erősítő kereséséhez.
annak megjelenítéséhez, hogy melyik erősítő van párosítva. (Ha csak egy erősítő van telepítve, akkor egy erősítő modellszáma jelenik meg.)
az App és az erősítő verziószámának megjelenítéséhez, és annak ellenőrzéséhez, hogy a Bluetooth párosítás sikeresen befejeződött-e
az erősítő leválasztásához az App-ról.JENSEN DSP AMP alkalmazás működése
| Bemeneti jelszint vezérlés (Fő jelszint a HOME módban) | A bemeneti jelszint vezérlés (erősítés) a lehető legjobb illesztés elérésére szolgál a fejegység audio kimenete és az erősítő bemenete között. Kezdje azzal, hogy a bemeneti jelszint vezérlőt teljesen az óramutató járásával ellentétes irányba forgatja. Ezután tekerje fel a fejegység hangerőszabályzóját körülbelül 3/4-ig. Állítsa be a bemeneti jelszint vezérlőt az óramutató járásával megegyező irányba, amíg hallható torzítás nem hallatszik, majd enyhén az óramutató járásával ellentétes irányba a legjobb illesztés érdekében. Ismételje meg az összes bemeneti jelszint vezérlőnél. |
| X-OVERMode (JA2B és JA4B) | A keresztváltót arra használják, hogy kiszűrjék a frekvenciákat egy bizonyos pont felett vagy alatt. Válassza az LPF lehetőséget, ha az erősítőt mélynyomókkal használja. HPF lehetőséget, ha közép/magas hangszóró kombinációkkal használja, és FULL lehetőséget, ha koaxiális típusú hangszórókkal használja. Megjegyzés: Válassza a FULL lehetőséget, ha az erősítőt sztereó/áthidalt szimultán módban használja. Ebben a módban passzív keresztváltók szükségesek. A megfelelő passzív alkatrészek használatának elmulasztása károsíthatja az erősítőt és/vagy a hangszórókat. Forduljon szakképzett szakemberhez ajánlásokért. |
| X-OVER mód (JA1B) | A JA 1 B (Mono) erősítő csak LPF-fel működik. |
| X-OVER vezérlés | Ez a vezérlés lehetővé teszi a keresztváltó frekvencia pontos beállítását. |
| Bass Boost (mélyhangkiemelés) | Ez a vezérlés további kiemelést biztosít 45 Hz-en, ha mélynyomókkal használják. Ezt a vezérlést óvatosan állítsa be - mert a helytelen használat károsíthatja a hangszórókat! |
| EQ Presets (EQ előbeállítások) | Válasszon a következő EQ előbeállítások közül: Classic, Pop. Rock. Jazz. Custom (lehetővé teszi a felhasználó számára egyéni EQ beállítások megadását). |
| Custom EQ (egyéni EQ) | A Custom EQ (egyéni EQ) az EQ előbeállításokból van kiválasztva az egyéni audio beállítások elvégzéséhez, és minden frekvenciára vonatkozó erősítés beállítható az App EQ módjában. |
| RGB Color (RGB szín) | Lehetővé teszi az erősítő megvilágításának ki- vagy bekapcsolását az App RGB módjában. Egy vagy több szín is vezérelhető. |
Műszaki adatok
| JA1B | |
| Folyamatos | 290W RMS x 1 csatorna 40-en |
| Teljesítmény: | 470W RMS x 1 csatorna 20-en 595W RMS x 1 csatorna 10-en (50Hz és 1% THD+N) |
| Dinamikus teljesítmény: | 300W x 1 csatorna 50Hz-en 4 0-en 545W x 1 csatorna 50Hz-en 2 0-en 640W x 1 csatorna 50Hz-en 10-en (1% THD+N) |
| Maximum | 325W x 1 csatorna 50Hz-en 40-en |
| Dinamikus teljesítmény: | 565W x 1 csatorna 50Hz-en 20-en 690W x 1 csatorna 50Hz-en 10-en (10% THD+N) |
| Jel-zaj arány: | 68dBA referencia 1 Watt RMS |
| THD+N: | <0.09% 1 Watt RMS-en 20Hz-től 300Hz-ig |
| Erősítő méretei: | 2.16"x 9.56"x 5.59"(H x Sz x M) |
| JA2B | |
| Folyamatos | 95W RMS x 2 csatorna 40-en |
| Teljesítmény: | 105W RMS x 2 csatorna 20-en 225W RMS x 1 csatorna 40 ÁTHIDALVA (1% THD+N) |
| Dinamikus teljesítmény: | 100W x 2 csatorna 1 kHz-en 40-en 110W x 2 csatorna 1 kHz-en 2 0-en 230W x 1 csatorna 1 kHz-en 40 ÁTHIDALVA (1% THD+N) |
| Maximum | 140W x 2 csatorna 1 kHz-en 40-en |
| Dinamikus teljesítmény: | 170W x 2 csatorna 1 kHz-en 2 0-en 310W x 1 csatorna 1 kHz-en 40 ÁTHIDALVA (10% THD+N) |
| Jel-zaj arány: | 72dBA referencia 1 Watt RMS |
| THD+N: | <0.14% 1 Watt RMS-en 20Hz-től 20kHz-ig |
| Erősítő méretei: | 2.16"x 6.57"x 5.59"(H x Sz x M) |
| JA4B | |
| Folyamatos | 90W RMS x 4 csatorna 40-en |
| Teljesítmény: | 115W RMS x 4 csatorna 20-en 230W RMS x 2 csatorna 40 ÁTHIDALVA (1% THD+N) |
| Dinamikus teljesítmény: | 100W x 4 csatorna 1 kHz-en 40-en 125W x 4 csatorna 1 kHz-en 20-en 255W x 2 csatorna 1 kHz-en 40 ÁTHIDALVA (1% THD+N) |
| Maximum | 125W x 4 csatorna 1 kHz-en 40-en |
| Dinamikus teljesítmény: | 185W x 4 csatorna 1 kHz-en 20-en 365W x 2 csatorna 1 kHz-en 40 ÁTHIDALVA (10% THD+N) |
| Jel-zaj arány: | 70dBA referencia 1 Watt RMS |
| THD+N: | <0.15% 1 Watt RMS-en 20Hz-től 20kHz-ig |
| Erősítő méretei: | 2.16"x 8.38"x 5.59"(H x Sz x M) |
Hibaelhárítás
| Probléma | Ok | Megoldás |
A készülék nem kapcsol be / nincs tápellátás LED jelző | + 12 V vezeték nincs csatlakoztatva vagy helytelen a feszültség. A REM vezeték nincs csatlakoztatva vagy helytelen a feszültség | Ellenőrizze a csatlakozásokat a megfelelő feszültség érdekében (11-16VDC) |
| A GND vezeték nincs csatlakoztatva | Ellenőrizze a földeléshez való csatlakozást | |
| Biztosíték(ok) kiégve | Cserélje ki a biztosíték(oka)t | |
A készülék be van kapcsolva - a LED zölden világít, de nincs hang | A hangszóró vezetékek nincsenek csatlakoztatva | Ellenőrizze a hangszóróknál lévő csatlakozásokat |
| A hangerő teljesen le van véve | Növelje a hangerőszintet a fejegységnél | |
| Egy vagy több hangszóró vezeték érinti egymást vagy az alváz földelését | Szigetelje el az összes csupasz hangszóró vezetéket egymástól és az alváz földelésétől | |
| A hangszóró(k) hibás(ak) vagy sérült(ek) | Ellenőrizze/cserélje ki a hangszóró(ka)t | |
| A bemeneti jel nincs csatlakoztatva | Ellenőrizze a magas vagy alacsony szintű bemeneteket a megfelelő csatlakozás érdekében | |
A készülék kiégeti a biztosítékokat | Helytelen biztosíték besorolás | Használjon megfelelő besorolású biztosíték(oka)t |
| A + 12 V vezeték érinti az alváz földelését | Ellenőrizze a becsípődött vezetéket | |
| A hangszóró(k) hibás(ak) vagy sérült(ek) | Ellenőrizze/cserélje ki a hangszóró(ka)t | |
Motorzaj | Rossz földelési csatlakozás | Győződjön meg arról, hogy az erősítő tiszta, csupasz fémhez van földelve |
| Jelföld hurok vagy RFI (rádiófrekvenciás interferencia) | Vezesse át az RCA kábeleket a meglévő nagyáramú vezetékektől | |
A LED pirosan világít (védelmi mód) | Egy vagy több hangszóró vezeték érinti egymást vagy az alváz földelését | Szigetelje el az összes csupasz hangszóró vezetéket egymástól és az alváz földelésétől |
| A hangszóró(k) hibás(ak) vagy belsőleg sérült(ek) (rövidzárlatos) | Ellenőrizze/cserélje ki a hangszóró(ka)t | |
| A hangszóró terhelése kevesebb, mint 2 ohm (sztereó). A hangszóró terhelése kevesebb, mint 4 ohm (áthidalt) | Állítsa be a hangszóró terhelését - az erősítő áthidalva nem fog 4 ohm alatt működni | |
Torz audio kimenet | Helytelen bemeneti jeltípus vagy túl magas a bemeneti jelszint | Ellenőrizze a csatlakozásokat, és csökkentse/állítsa be a bemeneti jelszintet |
Alacsony audio kimenet | Helytelen bemeneti jeltípus vagy túl alacsony a bemeneti jelszint | Ellenőrizze a csatlakozásokat, és növelje/állítsa be a bemeneti jelszintet |
Egyéves vagy hároméves korlátozott garancia
További információkért és a legközelebbi hivatalos szervizközpont helyéért kérjük, vegye fel velünk a kapcsolatot az alábbi módszerek egyikén:
- Hívjon minket ingyenesen a (888) 921-4088 számon
(hétfőtől péntekig, 9:00-17:00 EST) - Írjon nekünk e-mailt a cs@jensenmobile.com címre
