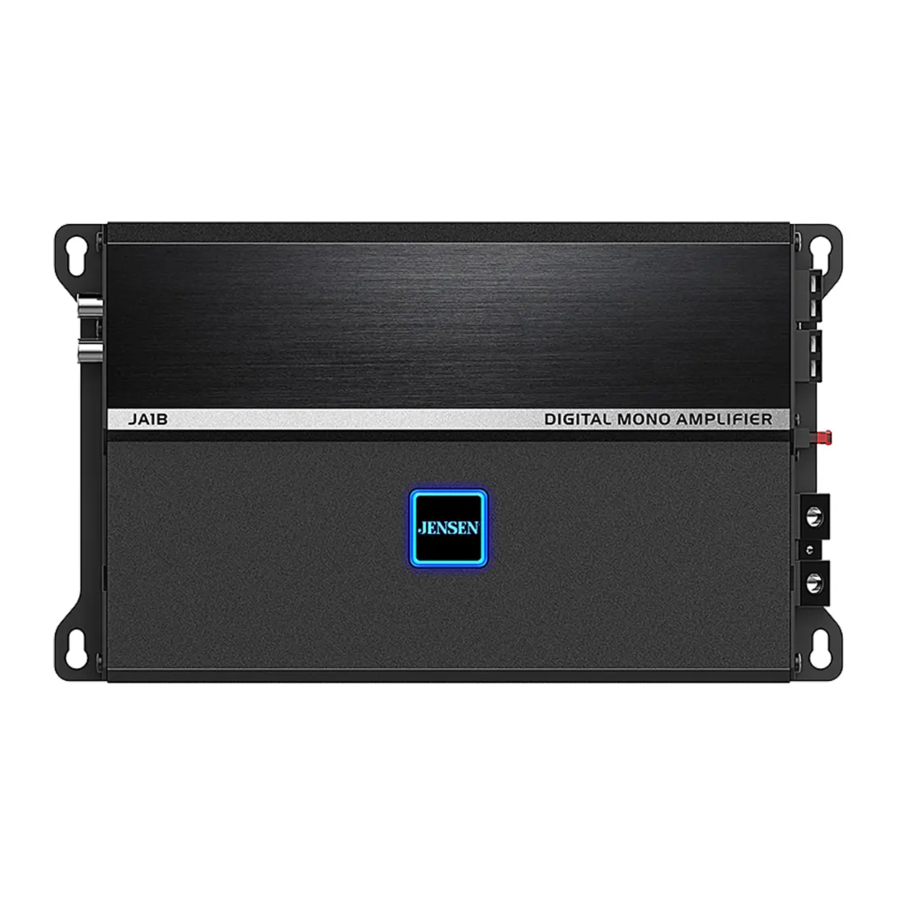

Jensen JA1B, JA2B, JA4B - Príručka k výkonovému zosilňovaču

Príprava

Pred inštaláciou si prečítajte celú príručku. Vzhľadom na technickú povahu zosilňovačov sa dôrazne odporúča, aby váš zosilňovač nainštaloval profesionálny inštalatér alebo autorizovaný predajca.

Skôr ako začnete

• Odpojte záporný pól batérie. (pokyny získate od kvalifikovaného technika)
• Vyhnite sa inštalácii zosilňovača na mieste, kde by bol vystavený vysokým teplotám, napríklad priamemu slnečnému žiareniu, alebo kde by bol vystavený prachu, nečistotám alebo nadmerným vibráciám.
• Pri vŕtaní otvorov buďte mimoriadne opatrní, aby ste nepoškodili palivové potrubia alebo existujúcu kabeláž vozidla.
• Všetky inštalácie zosilňovača vyžadujú napájacie, signálne a reproduktorové káble (nie sú súčasťou balenia).
• Na uľahčenie inštalácie sa dôrazne odporúča inštalačná súprava zosilňovača (predáva sa samostatne). Odporúčania vám poskytne váš predajca.

Miesto montáže

• Vyberte miesto montáže zosilňovača. Medzi odporúčané miesta patrí priestor pod sedadlom alebo v kufri.
• Zosilňovač sa môže montovať vodorovne (odporúča sa) alebo zvisle. Na dosiahnutie optimálneho výkonu zabezpečte okolo všetkých strán aspoň 1" priestoru. Nemontujte zosilňovač pod koberce alebo na miesta, kde je obmedzené prúdenie vzduchu.
• Nemontujte zosilňovač na miesta, kde by mohol byť vystavený vlhkosti.
• Optimálne miesto montáže sa líši v závislosti od vozidla. Pred dokončením postupu finálnej montáže nezabudnite otestovať všetky funkcie zosilňovača.

Popisy pripojení

POZNÁMKA:
Nezabudnite dodržiavať konkrétne pokyny, ktoré sú súčasťou vašej inštalačnej súpravy zosilňovača (nie je súčasťou tohto zosilňovača). Nižšie uvedené informácie by sa mali používať iba ako všeobecné usmernenie.

Napájací kábel (+ 12 V)

• Pred pokračovaním odpojte záporný pól batérie. Ak si nie ste istí, obráťte sa na kvalifikovaného technika.
• Pred odstrihnutím káblov na požadovanú dĺžku si naplánujte vedenie káblov. Začnite vedením napájacieho kábla + 12 V od batérie k miestu zosilňovača. Pri vedení káblov cez protipožiarnu stenu alebo kovové otvory použite priechodku. Vyhnite sa vedeniu napájacieho kábla v blízkosti existujúcej kabeláže vozidla, aby sa zabránilo vniknutiu indukovaného šumu do audio systému.
• Pri vŕtaní otvorov buďte mimoriadne opatrní, aby ste nepoškodili palivové potrubia alebo existujúcu kabeláž vozidla.
• Kábel + 12 V MUSÍ byť istený do 18" od batérie na ochranu elektrického systému vozidla.

Uzemňovací kábel (GND)

• Uzemňovací kábel zosilňovača by mal byť čo najkratší (nie dlhší ako 36" alebo 1 meter). Pri pripájaní uzemnenia si vyberte čistú nenatretú časť kovu alebo šasi vozidla. Uistite sa, že ste oblasť očistili od všetkých nečistôt alebo mastnoty.

Diaľkový zapínací kábel (REM)

• Diaľkový zapínací kábel sa pripája k zapínaciemu vodiču zosilňovača hlavnej jednotky alebo k výstupu antény.

Reproduktorové káble

• Vyberte si primeraný priemer reproduktorového kábla v závislosti od vašej presnej kombinácie zosilňovača/reproduktorov. Pri pripájaní nezabudnite dodržať polaritu.
• Neuzemňujte žiadne reproduktorové káble ani ich nespájajte dohromady.

Vstupný signál

• Vstupný signál zosilňovača sa pripája k nízkoúrovňovým (RCA) alebo vysokoúrovňovým (reproduktorový kábel) výstupom hlavnej jednotky.
• Nízkoúrovňové vstupné signály poskytujú najlepší výkon. Ak nie sú k dispozícii, použite vysokoúrovňové vstupy – napríklad pri prepojení s továrenskou hlavnou jednotkou.

Indikátory napájania/ochrany

• Farebné LED indikátory svietia z plastovej napájacej svorky.
• Modrá LED dióda svieti počas normálnej prevádzky(POWER) a červený LED indikátor je viditeľný, keď zosilňovač zistí poruchu (PROTECT).

• Nepoužívajte súčasne nízkoúrovňové aj vysokoúrovňové vstupy. Pripojte iba jeden alebo druhý.
• Udržujte nízkoúrovňové vstupy mimo dosahu akýchkoľvek napájacích káblov, aby ste predišli hluku motora.
• Nikdy neveďte žiadne káble pod alebo mimo vozidla.

Audio vstupy a ovládacie prvky

1. Linkový výstup
2. Linkový vstup
3. Vysokoúrovňový vstup
4. Reset
5. Neumiestňujte do tejto oblasti nič, čo by mohlo blokovať rádiové vlny, pretože to môže byť problém s vaším pripojením Bluetooth.

Pripojenia napájania a reproduktorov

1. LED dióda napájania/ochrany
2. Uzemnenie
3. Diaľkové zapnutie
4. + 12 V DC pripojenie batérie
5. Poistka(y)
6. Pripojenia reproduktorov

Typické vedenie káblov

JA1B

Reproduktory, subwoofer, hlavná jednotka, kabeláž a reproduktorový kábel sa predávajú samostatne.

JA2B

Reproduktory, subwoofer, hlavná jednotka, kabeláž a reproduktorový kábel sa predávajú samostatne.

JA4B

Reproduktory, kabeláž hlavnej jednotky a reproduktorový kábel sa predávajú samostatne.

Pripojenia zariadenia

Pripojenia reproduktorov

Pri pripájaní reproduktorových káblov dodržujte polaritu. Minimálna záťaž impedancie pre zosilňovače je 2 ohmy stereo a 4 ohmy premostené. Použitie záťaží nižších ako tieto sa neodporúča a môže spôsobiť poškodenie zosilňovača. Zosilňovače je možné zapojiť pre stereo, premostené alebo stereo/premostené súčasné použitie.
Typické pripojenia reproduktorov sú znázornené vyššie

Pripojenia vstupného signálu

Nízkoúrovňový vstup (RCA)
Nízkoúrovňový (RCA) vstupný signál je preferovaný pre najlepší výkon. Typické inštalácie zosilňovača montovaného v kufri vyžadujú 17 – 20 stôp dlhý RCA kábel. Väčšina nákladných vozidiel a aplikácií pod sedadlom vyžaduje 6 – 9 stôp dlhý RCA kábel. Použitie RCA káblov s konštrukciou so skrúteným párom minimalizuje hluk.

Vysokoúrovňový vstup
(Reproduktorový kábel)
Vysokoúrovňové vstupy by sa mali používať, iba ak nie sú k dispozícii RCA výstupy z hlavnej jednotky. Pripojte reproduktorové výstupy hlavnej jednotky k vysokoúrovňovému vstupnému konektoru, ako je znázornené nižšie. Čierny kábel (uzemnenie signálu) môže alebo nemusí vyžadovať pripojenie k uzemneniu šasi – v závislosti od vašej konkrétnej inštalácie.

Poznámka: Nepoužívajte súčasne nízkoúrovňové aj vysokoúrovňové vstupy – pripojte iba jeden alebo druhý.

Stiahnutie/inštalácia aplikácie ovládača

Naskenujte vyššie uvedený QR kód a stiahnite si aplikáciu Jensen DSP Amplifier Controller z obchodu Apple App Store alebo Google Play Store do svojho smartfónu alebo tabletu.
Pomocou aplikácie môžete ovládať funkcie, ako napríklad: X-Over. EQ, prispôsobenie RGB svetla. Hlasitosť a ďalšie nastavenia zosilňovača priamo zo svojho smartfónu alebo tabletu cez Bluetooth.

Poznámka:
Séria zosilňovačov JA nepodporuje streamovanie zvuku a handsfree hovory cez Bluetooth.

Párovanie Bluetooth s aplikáciou a zosilňovačom

1. Dotknite sa ikony BT
2. Dotknite sa ikony Skenovať na vyhľadávanie zosilňovača Bluetooth.
3. Zoznam zosilňovačov Bluetooth na zobrazenie, ktorý zosilňovač je spárovaný. (Ak je nainštalovaný iba jeden zosilňovač, zobrazí sa číslo modelu jedného zosilňovača.)
4. Vyberte číslo modelu zosilňovača, ktorý chcete nainštalovať, zo zoznamu zariadení
5. Dotknite sa ikony rozbaľovacieho zoznamu na zobrazenie čísla verzie aplikácie a zosilňovača a na zistenie, či bolo párovanie Bluetooth úspešne dokončené
6. Dotknite sa položky Odpojiť na odpojenie zosilňovača od aplikácie.

Prevádzka aplikácie JENSEN DSP AMP

Špecifikácie

Riešenie problémov

Obmedzená záruka na jeden rok alebo tri roky

Pre viac informácií a pre lokalitu najbližšieho autorizovaného servisného strediska nás prosím kontaktujte jedným z nasledujúcich spôsobov:

• Zavolajte nám bezplatne na čísle (888) 921-4088
  (pondelok-piatok, 9:00 – 17:00 EST)
• Pošlite nám e-mail na adresu cs@jensenmobile.com
