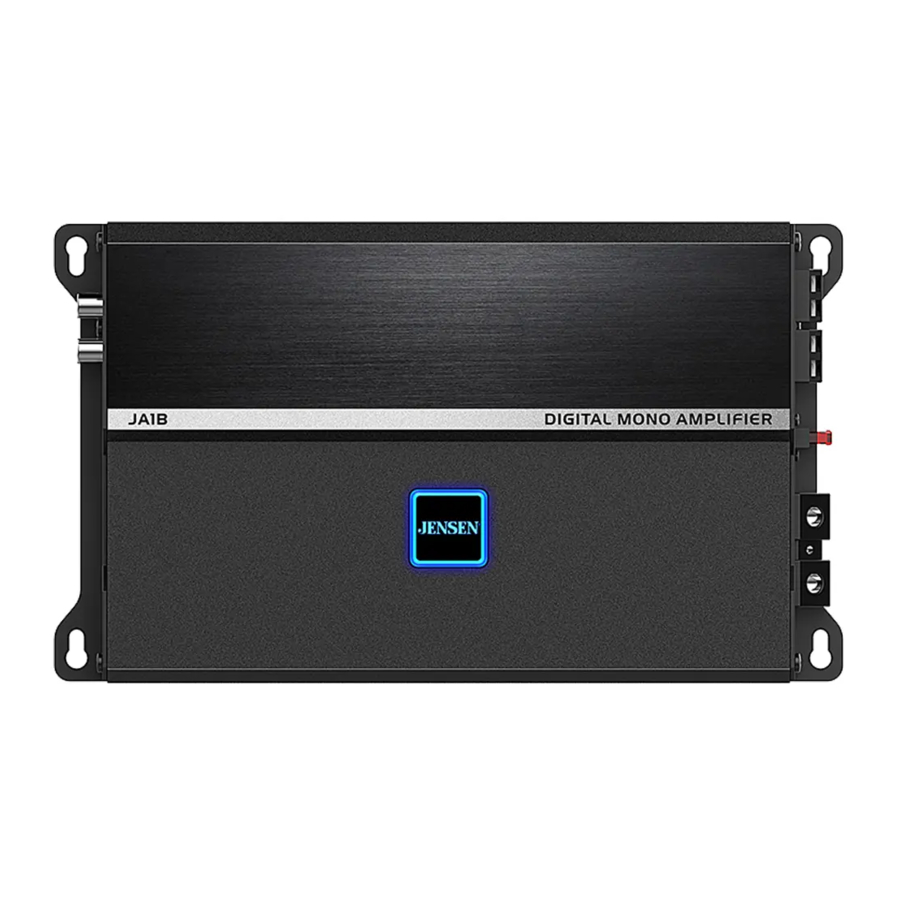

Jensen JA1B, JA2B, JA4B - Priručnik za pojačalo snage

Sadržaj

Priprema

Prije instalacije pročitajte cijeli priručnik. Zbog tehničke prirode pojačala, preporuča se da vaše pojačalo instalira profesionalni instalater ili ovlašteni distributer.

Prije početka

  • Odspojite negativni pol akumulatora. (za upute se obratite kvalificiranom tehničaru)
  • Izbjegavajte instaliranje pojačala na mjestu gdje bi bilo izloženo visokim temperaturama, kao što je izravna sunčeva svjetlost, ili gdje bi bilo izloženo prašini, prljavštini ili prekomjernim vibracijama.
  • Budite izuzetno oprezni pri bušenju rupa kako biste izbjegli oštećenje vodova za gorivo ili postojećih instalacija u vozilu.
  • Sve instalacije pojačala zahtijevaju žice za napajanje, signal i zvučnike (nisu uključene).
  • Za lakšu instalaciju preporuča se instalacijski komplet za pojačalo (prodaje se zasebno). Za preporuke se obratite svom prodavaču.

Mjesto montaže

TIPIČAN NAČIN MONTAŽE

  • Odaberite mjesto za montažu pojačala. Predložena mjesta uključuju ispod sjedala ili u prtljažniku.
  • Pojačalo se može montirati vodoravno (preporučeno) ili okomito. Za optimalne performanse, osigurajte najmanje 1" prostora sa svih strana. Nemojte montirati pojačalo ispod tepiha ili na mjestima gdje je protok zraka ograničen.
  • Nemojte instalirati pojačalo na mjestu gdje može biti izloženo vlazi.
  • Optimalno mjesto montaže razlikuje se ovisno o vozilu. Ne zaboravite testirati sve funkcije pojačala prije dovršetka postupka konačne montaže.

Opisi priključaka

NAPOMENA:
Obavezno slijedite posebne upute koje ste dobili s kompletom za instalaciju pojačala (ne isporučuje se s ovim pojačalom). Informacije u nastavku trebaju se koristiti samo kao opća smjernica.

Žica za napajanje (+ 12V)

  • Prije nastavka odspojite negativni pol akumulatora. Ako niste sigurni, obratite se kvalificiranom tehničaru za upute.
  • Planirajte usmjeravanje žice prije rezanja žica na duljinu. Započnite usmjeravanjem žice za napajanje + 12 V od akumulatora do mjesta pojačala. Koristite uvodnicu kada provlačite žice kroz pregradu ili metalne otvore. Izbjegavajte provlačenje žice za napajanje u blizini postojećih instalacija u vozilu kako biste spriječili ulazak inducirane buke u audio sustav.
  • Budite izuzetno oprezni pri bušenju rupa kako biste izbjegli oštećenje vodova za gorivo ili postojećih instalacija u vozilu.
  • Žica + 12 V MORA biti osigurana unutar 18" od akumulatora za zaštitu električnog sustava vozila.

Žica za uzemljenje (GND)

  • Žica za uzemljenje pojačala trebala bi biti što kraća (ne više od 36" ili 1 metar). Odaberite čisti neobojeni dio metala ili šasije vozila prilikom spajanja uzemljenja. Obavezno očistite područje od prljavštine ili masnoće.

Žica za daljinsko uključivanje (REM)

  • Žica za daljinsko uključivanje spaja se na žicu za uključivanje pojačala glavne jedinice ili izlaz za električnu antenu.

Žice zvučnika

  • Odaberite žicu zvučnika odgovarajućeg promjera ovisno o vašoj točnoj kombinaciji pojačala/zvučnika. Prilikom spajanja obavezno obratite pozornost na polaritet.
  • Nemojte uzemljiti žice zvučnika niti spajati žice zvučnika zajedno.

Ulazni signal

  • Ulazni signal pojačala spaja se na izlaze niske razine (RCA) ili visoke razine (žica zvučnika) glavne jedinice.
  • Ulazni signali niske razine daju najbolje performanse. Ako nisu dostupni, koristite ulaze visoke razine - na primjer, pri spajanju s tvorničkom glavnom jedinicom.

Indikatori napajanja/zaštite

  • Obojeni LED indikatori svijetle s plastičnog priključka za napajanje.
  • Plava LED dioda svijetli tijekom normalnog rada(POWER), a crveni LED indikator vidljiv je kada pojačalo detektira grešku (PROTECT).

  • Nemojte koristiti ulaze niske i visoke razine u isto vrijeme. Spojite samo jedan ili drugi.
  • Držite ulaze niske razine podalje od žica za napajanje kako biste izbjegli buku motora.
  • Nikada ne provlačite žice ispod ili izvan vozila.

Audio ulazi i kontrole

Audio ulazi i kontrole

  1. Linijski izlaz
  2. Linijski ulaz
  3. Ulaz visoke razine
  4. Reset
  5. Ne stavljajte ništa na ovo područje što bi moglo blokirati radio valove, jer to može biti problem s vašom Bluetooth vezom.

Priključci napajanja i zvučnika

Priključci napajanja i zvučnika

  1. LED dioda napajanja/zaštite
  2. Priključak za uzemljenje
  3. Daljinsko uključivanje
  4. + 12V DC priključak akumulatora
  5. Osigurač(i)
  6. Priključci zvučnika

Tipično usmjeravanje žica

JA1B

JA1B Tipično usmjeravanje žica - primjer 1
JA1B Tipično usmjeravanje žica - primjer 2
Zvučnici, subwoofer, glavna jedinica, komplet žica i žica zvučnika prodaju se zasebno.

JA2B

Tipično usmjeravanje žica - JA2B
Zvučnici, subwoofer, glavna jedinica, komplet žica i žica zvučnika prodaju se zasebno.

JA4B

Tipično usmjeravanje žica - JA4B
Zvučnici, komplet žica glavne jedinice i žica zvučnika prodaju se zasebno.

Priključci uređaja

Priključci zvučnika

Priključci uređaja - priključci zvučnika
Spojite žice zvučnika pazeći na polaritet. Minimalno impedancijsko opterećenje za pojačala je 2 ohma stereo i 4 ohma premošteno. Ne preporučuje se korištenje opterećenja nižih od ovih i može uzrokovati oštećenje pojačala. Pojačala se mogu ožičiti za stereo, premošteni ili stereo/premošteni simultani rad.
Tipični priključci zvučnika prikazani gore

Priključci ulaznog signala

Ulaz niske razine (RCA)
Ulazni signal niske razine (RCA) poželjan je za najbolje performanse. Tipične instalacije pojačala za montažu u prtljažnik zahtijevaju RCA kabel od 17-20 stopa. Većina kamiona i aplikacija ispod sjedala zahtijevaju RCA kabel od 6-9 stopa. Korištenje RCA kabela s upredenom paricom smanjit će buku.
Priključci uređaja - priključci ulaza niske razine

Ulaz visoke razine
(Žica zvučnika)
Ulaze visoke razine treba koristiti samo kada RCA izlazi nisu dostupni s glavne jedinice. Spojite izlaze zvučnika glavne jedinice na priključak ulaza visoke razine kao što je prikazano u nastavku. Crna žica (referentno uzemljenje signala) može, ali i ne mora zahtijevati spajanje na uzemljenje šasije - ovisno o vašoj konkretnoj instalaciji.

Napomena: Nemojte koristiti ulaze niske i visoke razine u isto vrijeme - spojite samo jedan ili drugi.

Preuzimanje/instalacija aplikacije za upravljanje

Skenirajte gornji QR kod za preuzimanje aplikacije za upravljanje Jensen DSP pojačalom iz trgovine Apple App Store ili Google Play Store na vaš pametni telefon ili tablet.
Upotrijebite aplikaciju za upravljanje značajkama, uključujući: X-Over, EQ, prilagodbu RGB svjetla, glasnoću i druge postavke pojačala izravno s vašeg pametnog telefona ili tableta putem Bluetootha.
Preuzimanje aplikacije za upravljanje

www.apple.com

play.google.com

Napomena:
JA serija pojačala ne podržava audio streaming i hands free pozive putem Bluetootha.

Bluetooth uparivanje s aplikacijom i pojačalom

Bluetooth uparivanje s aplikacijom i pojačalom

  1. Dodirnite ikonu BT
  2. Dodirnite ikonu Skeniraj za traženje Bluetooth pojačala.
  3. Popis Bluetooth pojačala za prikaz koje je pojačalo upareno. (Ako je instalirano samo jedno pojačalo, prikazuje se broj modela jednog pojačala.)
  4. Odaberite broj modela pojačala koje želite instalirati s popisa uređaja
  5. Dodirnite ikonu padajućeg izbornika za prikaz broja verzije aplikacije i pojačala i za provjeru je li Bluetooth uparivanje uspješno završeno
  6. Dodirnite Isključi za isključivanje pojačala iz aplikacije.

Rad JENSEN DSP AMP aplikacije

Kontrola razine ulaza
(Glavna razina u HOME načinu rada) 		Kontrola razine ulaza (pojačanja) koristi se za postizanje najboljeg mogućeg podudaranja između audio izlaza glavne jedinice i ulaza pojačala. Započnite okretanjem kontrole razine ulaza u potpunosti u smjeru suprotnom od kazaljke na satu. Zatim. povećajte kontrolu glasnoće glavne jedinice na otprilike 3/4 puta. Podesite kontrolu razine ulaza u smjeru kazaljke na satu dok se ne čuje zvučna distorzija, a zatim lagano u smjeru suprotnom od kazaljke na satu kako biste osigurali najbolje podudaranje. Ponovite za sve kontrole razine ulaza.
X-OVER način rada
(JA2B i JA4B)

Crossover se koristi za filtriranje frekvencija iznad ili ispod određene točke. Odaberite LPF kada koristite pojačalo sa subwooferima. HPF kada koristite s kombinacijama srednjetonca/visokotonca i FULL kada koristite s koaksijalnim zvučnicima.

Napomena: Odaberite FULL kada koristite pojačalo u stereo/premošćenom simultanom načinu rada. U ovom načinu rada. potrebni su pasivni crossoveri. Neupotreba ispravnih pasivnih komponenti može oštetiti pojačalo i/ili zvučnike. Obratite se kvalificiranom stručnjaku za preporuke.
X-OVER način rada
(JA1B) 		JA 1 B (Mono) pojačalo radi samo s LPF-om.
X-OVER kontrola Ova kontrola omogućuje precizno podešavanje frekvencije skretnice.
Bass Boost Ova kontrola pruža dodatno pojačanje @ 45Hz kada se koristi sa subwooferima. Podesite ovu kontrolu s oprezom - jer nepravilna uporaba može oštetiti zvučnike!
EQ Presets Odaberite između sljedećih EQ unaprijed postavljenih postavki: Classic, Pop. Rock. Jazz. Custom (omogućuje korisniku unos prilagođenih EQ postavki).
Custom EQ Custom EQ iz EQ Presets odabire se za izradu prilagođenih audio postavki, a svako pojačanje po frekvenciji može se podesiti u EQ načinu rada aplikacije.
RGB boja Omogućuje isključivanje ili uključivanje osvjetljenja pojačala u RGB načinu rada aplikacije. Može se upravljati jednom bojom ili više boja.

Specifikacije

JA1B
Kontinuirano 290W RMS x 1 kanal na 40
Izlazna snaga: 470W RMS x 1 kanal na 20
595W RMS x 1 kanal a 10 (50Hz i 1% THD+N)
Dinamička snaga: 300W x 1 kanal na 50Hz na 4 0
545W x 1 kanal na 50Hz na 2 0
640W x 1 kanal na 50Hz na 10 (1% THD+N)
Maksimalno 325W x 1 kanal na 50Hz na 40
Dinamička snaga: 565W x 1 kanal na 50Hz na 20
690W x 1 kanal na 50Hz na 10 (10% THD+N)
Signal to Noise: 68dBA referenca 1 Watt RMS
THD+N: <0,09% na 1 Watt RMS od 20Hz do 300Hz
Dimenzije pojačala: 2.16"x 9.56"x 5.59"(V x Š x D)
JA2B
Kontinuirano 95W RMS x 2 kanala na 40
Izlazna snaga: 105W RMS x 2 kanala na 20
225W RMS x 1 kanal na 40 BRIDGED (1% THD+N)
Dinamička snaga: 100W x 2 kanala na 1 kHz na 40
110W x 2 kanala na 1 kHz na 2 0
230W x 1 kanal na 1 kHz na 40 BRIDGED (1% THD+N)
Maksimalno 140W x 2 kanala na 1 kHz na 40
Dinamička snaga: 170W x 2 kanala na 1 kHz na 2 0
310W x 1 kanal na 1 kHz na 40 BRIDGED (10% THD+N)
Signal to Noise: 72dBA referenca 1 Watt RMS
THD+N: <0,14% na 1 Watt RMS od 20Hz do 20kHz
Dimenzije pojačala: 2.16"x 6.57"x 5.59"(V x Š x D)
JA4B
Kontinuirano 90W RMS x 4 kanala na 40
Izlazna snaga: 115W RMS x 4 kanala na 20
230W RMS x 2 kanala na 40 BRIDGED (1% THD+N)
Dinamička snaga: 100W x 4 kanala na 1 kHz na 40
125W x 4 kanala na 1 kHz na 20
255W x 2 kanala na 1 kHz na 40 BRIDGED (1% THD+N)
Maksimalno 125W x 4 kanala na 1 kHz na 40
Dinamička snaga: 185W x 4 kanala na 1 kHz na 20
365W x 2 kanala na 1 kHz na 40 BRIDGED (10% THD+N)
Signal to Noise: 70dBA referenca 1 Watt RMS
THD+N: <0,15% na 1 Watt RMS od 20Hz do 20kHz
Dimenzije pojačala: 2.16"x 8.38"x 5.59"(V x Š x D)

Rješavanje problema

Problem Uzrok Adion

Uređaj se neće uključiti/nema LED indikatora napajanja

 + 12V žica nije spojena ili je pogrešan napon. REM žica nije spojena ili je pogrešan napon Provjerite spojeve za ispravan napon (11-16VDC)
GND žica nije spojena Provjerite spoj na masu
Pregorio(li) osigurač(i) Zamijenite osigurač(e)

Uređaj ima napajanje - LED je zelena, ali nema zvuka

 Žice zvučnika nisu spojene Provjerite spojeve na zvučnicima
Glasnoća je skroz smanjena Povećajte razinu glasnoće na glavnoj jedinici
Jedna ili više žica zvučnika dodiruju jedna drugu ili dodiruju masu šasije Izolirajte sve gole žice zvučnika jedna od druge i od mase šasije
Zvučnik(i) je(su) neispravan(ni) ili oštećen(i) Provjerite/zamijenite zvučnik(e)
Ulazni signal nije spojen Provjerite ulaze visoke ili niske razine za pravilan spoj

Uređaj pregorijeva osigurače

 Pogrešna vrijednost osigurača Upotrijebite osigurač(e) s ispravnom vrijednosti
+ 12V žica dodiruje masu šasije Provjerite prikliještenu žicu
Zvučnik(i) je(su) neispravan(ni) ili oštećen(i) Provjerite/zamijenite zvučnik(e)

Buka motora

 Loš spoj uzemljenja Provjerite je li pojačalo uzemljeno na čisti goli metal
Petlja uzemljenja signala ili RFI (radiofrekvencijska interferencija) Preusmjerite RCA kabele od postojećih ožičenja velike struje

LED svijetli crveno (zaštitni način rada)

 Jedna ili više žica zvučnika dodiruju jedna drugu ili dodiruju masu šasije Izolirajte sve gole žice zvučnika jedna od druge i od mase šasije
Zvučnik(i) je(su) neispravan(ni) ili oštećen(i) interno (u kratkom spoju) Provjerite/zamijenite zvučnik(e)
Opterećenje zvučnika manje od 2 ohma (stereo).
Opterećenje zvučnika manje od 4 ohma (premošćeno)		 Podesite opterećenje zvučnika - pojačalo neće raditi na manje od 4 ohma kada je premošćeno

Iskrivljeni audio izlaz

 Pogrešna vrsta ulaznog signala ili je ulazna razina previsoka Provjerite spojeve i smanjite/podesite ulaznu razinu

Nizak audio izlaz

 Pogrešna vrsta ulaznog signala ili je ulazna razina preniska Provjerite spojeve i povećajte/podesite ulaznu razinu
