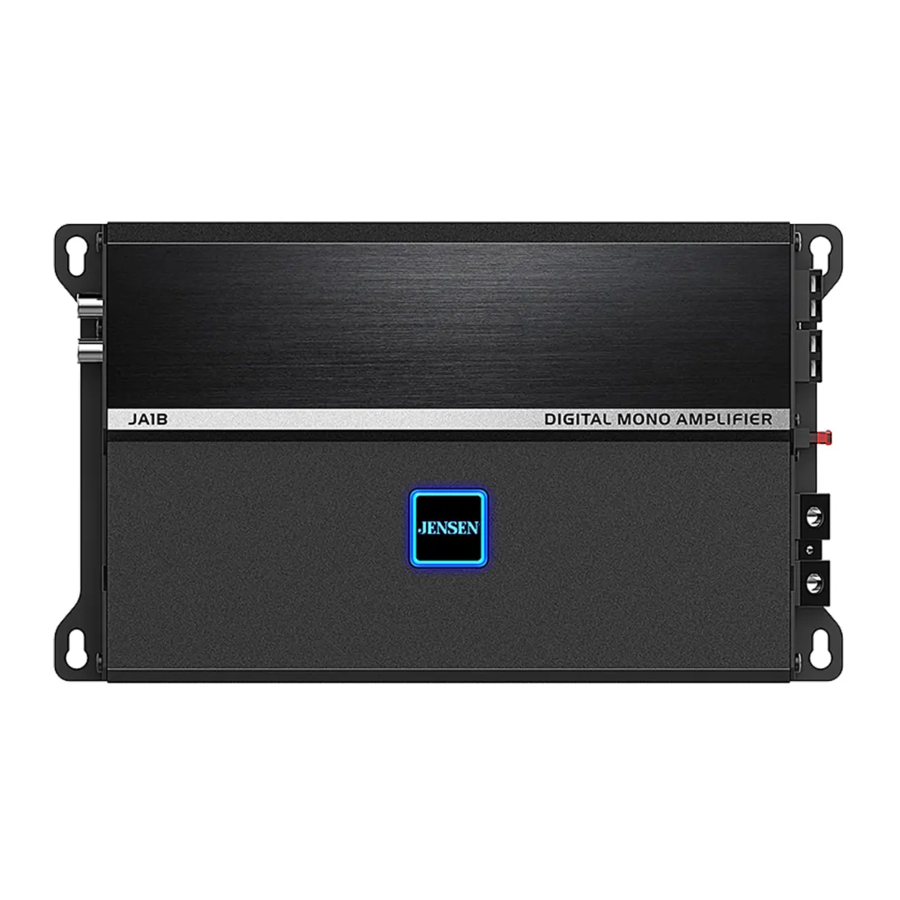

Jensen JA1B, JA2B, JA4B - Manual Amplifier Daya

Isi

Persiapan

Harap baca seluruh manual sebelum pemasangan. Karena sifat teknis amplifier, sangat disarankan agar amplifier Anda dipasang oleh pemasang profesional atau dealer resmi.

Sebelum Anda Memulai

  • Lepaskan terminal negatif baterai. (konsultasikan dengan teknisi yang berkualifikasi untuk instruksi)
  • Hindari memasang amplifier di tempat yang terkena suhu tinggi, seperti dari sinar matahari langsung. atau di tempat yang terkena debu. kotoran atau getaran berlebihan.
  • Berhati-hatilah saat mengebor lubang untuk menghindari kerusakan pada saluran bahan bakar atau kabel kendaraan yang ada.
  • Semua pemasangan amplifier memerlukan kabel daya, sinyal, dan speaker (tidak termasuk).
  • Kit pemasangan amplifier (dijual terpisah) sangat disarankan untuk memudahkan pemasangan. Konsultasikan dengan dealer Anda untuk rekomendasi.

Lokasi Pemasangan

METODE PEMASANGAN UMUM

  • Pilih lokasi pemasangan untuk amplifier. Lokasi yang disarankan termasuk di bawah kursi atau di bagasi.
  • Amplifier dapat dipasang secara horizontal (disarankan) atau vertikal. Untuk kinerja optimal, pastikan untuk menyediakan setidaknya ruang 1" di sekitar semua sisi. Jangan memasang amplifier di bawah karpet atau tempat aliran udara terbatas.
  • Jangan memasang amplifier di tempat yang mungkin terkena kelembapan.
  • Lokasi pemasangan yang optimal bervariasi antar kendaraan. Ingatlah untuk menguji semua fungsi amplifier sebelum menyelesaikan prosedur pemasangan akhir.

Deskripsi Koneksi

CATATAN:
Pastikan untuk mengikuti petunjuk khusus yang disertakan dengan kit pemasangan amplifier Anda (tidak termasuk dengan amplifier ini). Informasi di bawah ini hanya boleh digunakan sebagai pedoman umum.

Kabel Daya (+ 12V)

  • Lepaskan terminal negatif baterai sebelum melanjutkan. Konsultasikan dengan teknisi yang berkualifikasi untuk instruksi jika Anda tidak yakin.
  • Rencanakan perutean kabel sebelum memotong kabel sesuai panjangnya. Mulailah dengan merutekan kabel daya + 12V dari baterai ke lokasi amplifier. Gunakan grommet saat menjalankan kabel melalui firewall atau bukaan logam. Hindari menjalankan kabel daya di dekat kabel kendaraan yang ada untuk mencegah kebisingan yang ditimbulkan masuk ke sistem audio.
  • Berhati-hatilah saat mengebor lubang untuk menghindari kerusakan pada saluran bahan bakar atau kabel kendaraan yang ada.
  • Kabel + 12V HARUS diberi sekering dalam jarak 18" dari baterai untuk melindungi sistem kelistrikan kendaraan.

Kabel Ground (GND)

  • Kabel ground amplifier harus sependek mungkin (tidak lebih dari 36" atau 1 meter). Pilih bagian logam atau sasis kendaraan yang bersih dan tidak dicat saat memasang sambungan ground. Pastikan untuk membersihkan area dari kotoran atau gemuk.

Kabel Remote Turn-on (REM)

  • Kabel remote turn-on terhubung ke kabel turn-on amplifier unit kepala atau output antena daya.

Kabel Speaker

  • Pilih kabel speaker pengukur yang memadai tergantung pada kombinasi amplifier/speaker Anda yang tepat. Pastikan untuk mengamati polaritas saat menghubungkan.
  • Jangan membumikan kabel speaker apa pun atau menghubungkan kabel speaker apa pun bersama-sama.

Sinyal Input

  • Sinyal input amplifier terhubung ke output level rendah (RCA) atau level tinggi (kabel speaker) unit kepala.
  • Sinyal input level rendah memberikan kinerja terbaik. Jika tidak tersedia. gunakan input level tinggi - saat berinteraksi dengan unit kepala pabrik misalnya.

Indikator Daya/Perlindungan

  • Indikator LED berwarna menyala dari terminal daya plastik.
  • LED biru menyala selama operasi normal(POWER) dan indikator LED merah terlihat saat amplifier mendeteksi kesalahan (PROTECT).

  • Jangan gunakan input level rendah dan tinggi secara bersamaan. Hubungkan hanya salah satu.
  • Jauhkan input level rendah dari kabel daya mana pun untuk menghindari kebisingan mesin.
  • Jangan pernah menjalankan kabel apa pun di bawah atau di luar kendaraan.

Input dan Kontrol Audio

Input dan Kontrol Audio

  1. Output Saluran
  2. Input Saluran
  3. Input Level Tinggi
  4. Atur Ulang
  5. Jangan letakkan apa pun di area ini yang dapat menghalangi gelombang radio. karena ini mungkin menjadi masalah dengan koneksi Bluetooth Anda.

Koneksi Daya dan Speaker

Koneksi Daya dan Speaker

  1. LED Daya/Perlindungan
  2. Koneksi Ground
  3. Remote Tum On
  4. Koneksi Baterai + 12V DC
  5. Sekering
  6. Koneksi Speaker

Perutean Kabel Umum

JA1B

Perutean Kabel Umum JA1B - Contoh 1
Perutean Kabel Umum JA1B - Contoh 2
Speaker, subwoofer, unit kepala, kit kabel, dan kabel speaker dijual terpisah.

JA2B

Perutean Kabel Umum - JA2B
Speaker, subwoofer, unit kepala, kit kabel, dan kabel speaker dijual terpisah.

JA4B

Perutean Kabel Umum - JA4B
Speaker, kit kabel unit kepala, dan kabel speaker dijual terpisah.

Koneksi Perangkat

Koneksi Speaker

Koneksi Perangkat - Koneksi Speaker
Hubungkan kabel speaker dengan memperhatikan polaritas. Beban impedansi minimum untuk amplifier adalah stereo 2 ohm dan 4 ohm yang dijembatani. Penggunaan beban yang lebih rendah dari ini tidak disarankan dan dapat menyebabkan kerusakan pada amplifier. Amplifier dapat disambungkan untuk operasi stereo, dijembatani, atau stereo/dijembatani secara bersamaan.
Koneksi speaker umum yang ditunjukkan di atas

Koneksi Sinyal Input

Input Level Rendah (RCA)
Sinyal input level rendah (RCA) lebih disukai untuk kinerja terbaik. Pemasangan amplifier trunk-mount umum membutuhkan kabel RCA 17-20 kaki. Sebagian besar truk dan aplikasi di bawah kursi membutuhkan kabel RCA 6-9 kaki. Menggunakan kabel RCA konstruksi twisted pair akan meminimalkan kebisingan.
Koneksi Perangkat - Koneksi Input Level Rendah

Input Level Tinggi
(Kabel Speaker)
Input level tinggi hanya boleh digunakan jika output RCA tidak tersedia dari unit kepala. Hubungkan output speaker unit kepala ke konektor input level tinggi seperti yang ditunjukkan di bawah ini. Kabel hitam (ground referensi sinyal) mungkin atau mungkin tidak memerlukan koneksi ke ground sasis - tergantung pada pemasangan khusus Anda.

Catatan: Jangan gunakan input level rendah dan tinggi secara bersamaan - hubungkan hanya salah satu.

Pengunduhan/Pemasangan Aplikasi Kontroler

Pindai Kode QR di atas untuk mengunduh aplikasi Jensen DSP Amplifier Controller dari Apple App Store atau Google Play Store ke ponsel cerdas atau tablet Anda.
Gunakan aplikasi untuk mengontrol fitur termasuk: X-Over. EQ, Kustomisasi Lampu RGB. Volume dan pengaturan amp lainnya langsung dari ponsel cerdas atau tablet Anda melalui Bluetooth.
Mengunduh Aplikasi Kontroler

www.apple.com

play.google.com

Catatan:
Seri amp JA tidak mendukung streaming audio dan panggilan bebas genggam melalui Bluetooth.

Pemasangan Bluetooth dengan Aplikasi dan AMP

Pemasangan Bluetooth dengan Aplikasi dan AMP

  1. Sentuh ikon BT
  2. Sentuh ikon Pindai untuk mencari amp Bluetooth.
  3. Daftar amp Bluetooth untuk menampilkan amp mana yang dipasangkan. (Jika hanya satu amp yang dipasang, nomor model satu amp akan ditampilkan.)
  4. Pilih nomor model amp yang ingin Anda pasang dari daftar perangkat
  5. Sentuh Ikon tarik-turun untuk menampilkan nomor versi Aplikasi dan amp serta untuk melihat apakah pemasangan Bluetooth berhasil diselesaikan
  6. Sentuh Putuskan sambungan untuk memutuskan sambungan amp dari Aplikasi.

Pengoperasian Aplikasi JENSEN DSP AMP

Kontrol level Input
(Level Master di HOME Mode) 		Kontrol level input (gain) digunakan untuk mendapatkan kecocokan terbaik antara output audio unit kepala dan input amplifier. Mulailah dengan memutar kontrol level input sepenuhnya berlawanan arah jarum jam. Selanjutnya. putar kontrol volume unit kepala sekitar 3/4 ke atas. Sesuaikan kontrol level input searah jarum jam hingga distorsi yang terdengar terdengar, lalu sedikit berlawanan arah jarum jam untuk memberikan kecocokan terbaik. Ulangi untuk semua kontrol level input.
Mode X-OVER
(JA2B dan JA4B)

Crossover digunakan untuk menyaring frekuensi di atas atau di bawah titik tertentu. Pilih LPF saat menggunakan amplifier dengan subwoofer. HPF saat menggunakan dengan kombinasi midrange/tweeter dan FULL saat menggunakan dengan speaker tipe koaksial.

Catatan: Pilih FULL saat menggunakan amplifier dalam mode simultan stereo/bridged. Dalam mode ini. crossover pasif diperlukan. Kegagalan menggunakan komponen pasif yang benar dapat merusak amplifier dan/atau speaker. Konsultasikan dengan profesional yang berkualifikasi untuk rekomendasi.
Mode X-OVER
(JA1B) 		Amp JA 1 B (Mono) hanya berfungsi dengan LPF.
Kontrol X-OVER Kontrol ini memungkinkan penyesuaian frekuensi crossover yang tepat.
Penguat Bass Kontrol ini memberikan penguatan tambahan@ 45Hz saat digunakan dengan subwoofer. Sesuaikan kontrol ini dengan hati-hati - karena penggunaan yang tidak tepat dapat merusak speaker!
Preset EQ Pilih antara preset EQ berikut: Klasik, Pop. Rock. Jazz. Kustom (memungkinkan pengguna untuk memasukkan pengaturan EQ kustom).
EQ Kustom EQ Kustom dari Preset EQ dipilih untuk membuat pengaturan audio yang disesuaikan dan setiap gain per frekuensi dapat disesuaikan pada Mode EQ Aplikasi.
Warna RGB Ini memungkinkan iluminasi amp untuk dimatikan atau dihidupkan pada mode RGB Aplikasi. Satu warna atau beberapa warna dapat dikontrol.

Spesifikasi

JA1B
Berkelanjutan 290W RMS x 1 Saluran pada 40
Output Daya: 470W RMS x 1 Saluran pada 20
595W RMS x 1 Saluran a 10 (50Hz dan 1% THD+N)
Daya Dinamis: 300W x 1 Saluran pada 50Hz pada 4 0
545W x 1 Saluran pada 50Hz pada 2 0
640W x 1 Saluran pada 50Hz pada 10 (1% THD+N)
Maksimum 325W x 1 Saluran pada 50Hz pada 40
Daya Dinamis: 565W x 1 Saluran pada 50Hz pada 20
690W x 1 Saluran pada 50Hz pada 10 (10% THD+N)
Sinyal terhadap Kebisingan: Referensi 68dBA 1 Watt RMS
THD+N: <0.09% pada 1 Watt RMS dari 20Hz hingga 300Hz
Dimensi amplifier: 2.16"x 9.56"x 5.59"(T x L x D)
JA2B
Berkelanjutan 95W RMS x 2 Saluran pada 40
Output Daya: 105W RMS x 2 Saluran pada 20
225W RMS x 1 Saluran pada 40 BRIDGED (1% THD+N)
Daya Dinamis: 100W x 2 Saluran pada 1 kHz pada 40
110W x 2 Saluran pada 1 kHz pada 2 0
230W x 1 Saluran pada 1 kHz pada 40 BRIDGED (1% THD+N)
Maksimum 140W x 2 Saluran pada 1 kHz pada 40
Daya Dinamis: 170W x 2 Saluran pada 1 kHz pada 2 0
310W x 1 Saluran pada 1 kHz pada 40 BRIDGED (10% THD+N)
Sinyal terhadap Kebisingan: Referensi 72dBA 1 Watt RMS
THD+N: <0.14% pada 1 Watt RMS dari 20Hz hingga 20kHz
Dimensi amplifier: 2.16"x 6.57"x 5.59"(T x L x D)
JA4B
Berkelanjutan 90W RMS x 4 Saluran pada 40
Output Daya: 115W RMS x 4 Saluran pada 20
230W RMS x 2 Saluran pada 40 BRIDGED (1% THD+N)
Daya Dinamis: 100W x 4 Saluran pada 1 kHz pada 40
125W x 4 Saluran pada 1 kHz pada 20
255W x 2 Saluran pada 1 kHz pada 40 BRIDGED (1% THD+N)
Maksimum 125W x 4 Saluran pada 1 kHz pada 40
Daya Dinamis: 185W x 4 Saluran pada 1 kHz pada 20
365W x 2 Saluran pada 1 kHz pada 40 BRIDGED (10% THD+N)
Sinyal terhadap Kebisingan: Referensi 70dBA 1 Watt RMS
THD+N: <0.15% pada 1 Watt RMS dari 20Hz hingga 20kHz
Dimensi amplifier: 2.16"x 8.38"x 5.59"(T x L x D)

Pemecahan Masalah

Masalah Penyebab Adion

Unit tidak akan menyala/tidak ada indikator LED daya

 Kabel + 12V tidak terhubung atau tegangan salah. Kabel REM tidak terhubung atau tegangan salah Periksa koneksi untuk tegangan yang tepat (11-16VDC)
Kabel GND tidak terhubung Periksa sambungan ke ground
Sekering putus Ganti sekering

Unit memiliki daya - LED hijau tetapi tidak ada suara

 Kabel speaker tidak terhubung Periksa sambungan di speaker
Volume dikecilkan sepenuhnya Tingkatkan level volume di unit kepala
Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis Isolasi semua kabel speaker telanjang satu sama lain dan ground sasis
Speaker rusak atau rusak Periksa/ganti speaker
Sinyal input tidak terhubung Periksa input level tinggi atau rendah untuk sambungan yang tepat

Unit meniup sekering

 Peringkat sekering salah Gunakan sekering dengan peringkat yang benar
Kabel + 12V menyentuh ground sasis Periksa kabel yang terjepit
Speaker rusak atau rusak Periksa/ganti speaker

Kebisingan mesin

 Sambungan ground buruk Pastikan amplifier di-ground ke logam telanjang yang bersih
Loop ground sinyal atau RFI (interferensi frekuensi radio) Rute ulang kabel RCA dari kabel arus tinggi yang ada

LED menyala merah (mode perlindungan)

 Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis Isolasi semua kabel speaker telanjang satu sama lain dan ground sasis
Speaker rusak atau rusak secara internal (terhubung singkat) Periksa/ganti speaker
Beban speaker kurang dari 2 ohm (stereo).
Beban speaker kurang dari 4 ohm (bridged)		 Sesuaikan beban speaker - amplifier tidak akan beroperasi pada kurang dari 4 ohm saat di-bridged

Output audio terdistorsi

 Jenis sinyal input salah atau level input terlalu tinggi Periksa koneksi dan kurangi/sesuaikan level input

Output audio rendah

 Jenis sinyal input salah atau level input terlalu rendah Periksa koneksi dan tingkatkan/sesuaikan level input

Garansi Terbatas Satu Tahun atau Tiga Tahun

Untuk informasi lebih lanjut dan lokasi pusat layanan resmi terdekat, silakan hubungi kami melalui salah satu metode berikut:

  • Hubungi kami bebas pulsa di (888) 921-4088
    (Senin-Jumat, pukul 9:00 pagi hingga 5:00 sore EST)
  • Kirim email kepada kami di cs@jensenmobile.com
