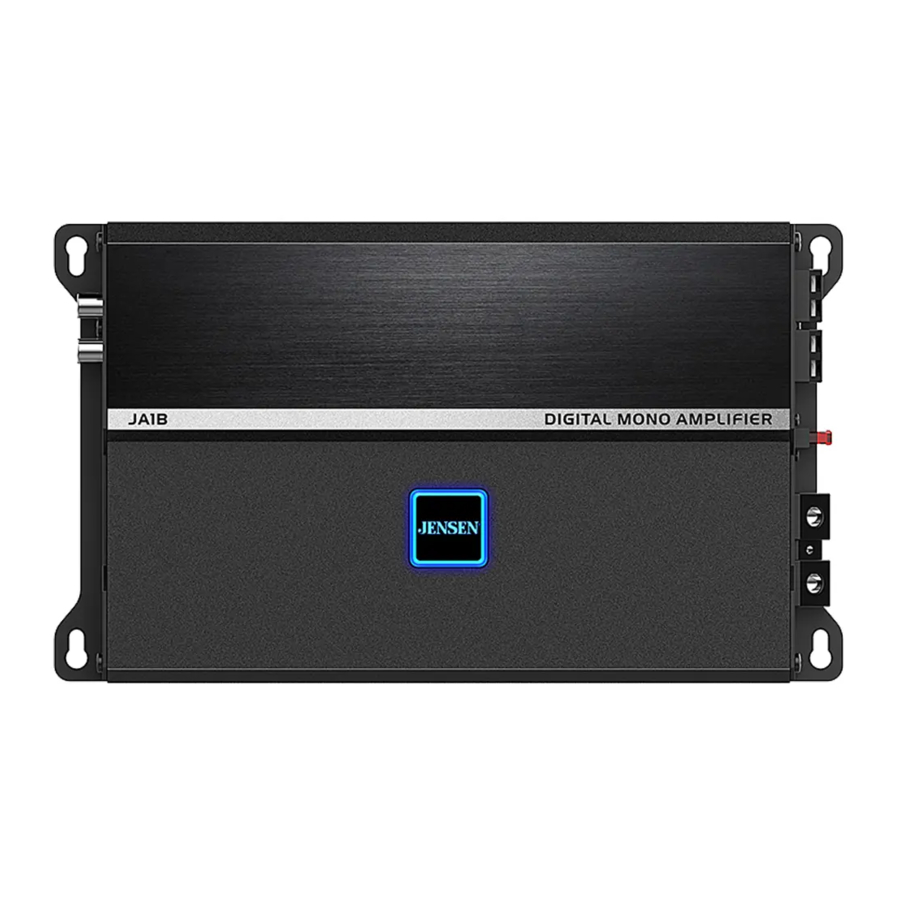

Jensen JA1B, JA2B, JA4B – Brukerveiledning for effektforsterker
- 1 Forberedelse
- 2 Koblingsbeskrivelser
- 3 Lydinnganger og kontroller
- 4 Strøm- og høyttalertilkoblinger
- 5 Typisk ledningsføring
- 6 Enhetstilkoblinger
- 7 Nedlasting/installasjon av kontrollerapp
- 8 Bluetooth-sammenkobling med app og AMP
- 9 JENSEN DSP AMP-appdrift
- 10 Spesifikasjoner
- 11 Feilsøking
- 12 Ett års eller tre års begrenset garanti
- 13 Referanser
- 14 Last ned manual
- 15 På andre språk
Forberedelse
Les hele bruksanvisningen før installasjon. På grunn av forsterkernes tekniske natur, anbefales det sterkt at forsterkeren installeres av en profesjonell installatør eller en autorisert forhandler.
Før du starter
- Koble fra den negative batteripolen. (Rådfør deg med en kvalifisert tekniker for instruksjoner)
- Unngå å installere forsterkeren der den kan bli utsatt for høye temperaturer, for eksempel fra direkte sollys. eller der den kan bli utsatt for støv. smuss eller overdreven vibrasjon.
- Vær ekstremt forsiktig når du borrer hull for å unngå å skade drivstoffledninger eller eksisterende ledninger i kjøretøyet.
- Alle forsterkerinstallasjoner krever strøm-, signal- og høyttalerkabler (ikke inkludert).
- Et installasjonssett for forsterker (selges separat) anbefales på det sterkeste for å forenkle installasjonen. Rådfør deg med forhandleren for anbefalinger.
Monteringssted
- Velg et monteringssted for forsterkeren. Foreslåtte steder inkluderer under et sete eller i bagasjerommet.
- Forsterkeren kan monteres horisontalt (anbefales) eller vertikalt. For optimal ytelse, sørg for å gi minst 2,5 cm plass rundt alle sider. Ikke monter forsterkeren under tepper eller der luftstrømmen er begrenset.
- Ikke installer forsterkeren der den kan bli utsatt for fuktighet.
- Det optimale monteringsstedet varierer mellom kjøretøy. Husk å teste alle forsterkerfunksjoner før du fullfører den endelige monteringsprosedyren.
Koblingsbeskrivelser
MERK:
Sørg for å følge spesifikke instruksjoner som følger med installasjonssettet for forsterkeren (ikke inkludert med denne forsterkeren). Informasjonen nedenfor skal bare brukes som en generell retningslinje.
Strømledning (+ 12V)
- Koble fra den negative batteripolen før du fortsetter. Rådfør deg med en kvalifisert tekniker for instruksjoner hvis du er usikker.
- Planlegg ledningsføringen før du klipper noen ledninger til lengden. Begynn med å føre strømledningen + 12V fra batteriet til forsterkerens plassering. Bruk en gjennomføring når du fører ledninger gjennom brannmuren eller metallåpninger. Unngå å føre strømledningen i nærheten av eksisterende ledninger i kjøretøyet for å forhindre indusert støy fra å trenge inn i lydanlegget.
- Vær ekstremt forsiktig når du borrer hull for å unngå å skade drivstoffledninger eller eksisterende ledninger i kjøretøyet.
- + 12V-ledningen MÅ sikres innenfor 45 cm fra batteriet for å beskytte kjøretøyets elektriske system.
Jordingsledning (GND)
- Forsterkerens jordingsledning skal være så kort som mulig (ikke mer enn 90 cm eller 1 meter). Velg en ren, umalt del av metall eller kjøretøyets chassis når du fester jordforbindelsen. Sørg for å rengjøre området for smuss eller fett.
Fjernstyrt påslåingsledning (REM)
- Den fjernstyrte påslåingsledningen kobles til hovedenhetens forsterker-påslåingsledning eller strømantenneutgang.
Høyttalerledninger
- Velg tilstrekkelig tykkelse på høyttalerledningen avhengig av din eksakte forsterker/høyttalerkombinasjon. Sørg for å overholde polariteten når du kobler til.
- Ikke jord noen høyttalerledninger eller koble noen høyttalerledninger sammen.
Inngangssignal
- Forsterkerens inngangssignal kobles til hovedenhetens lavnivå (RCA) eller høynivå (høyttalerledning) utganger.
- Lavnivå inngangssignaler gir den beste ytelsen. Hvis ikke tilgjengelig. bruk høynivåinngangene – for eksempel når du kobler til fabrikkens hovedenhet.
Strøm-/beskyttelsesindikatorer
- Fargede LED-indikatorer lyser fra den plastiske strømkontakten.
- Den blå LED-en lyser under normal drift(POWER) og den røde LED-indikatoren er synlig når forsterkeren oppdager en feil (PROTECT).
- Ikke bruk både lav- og høynivåinnganger samtidig. Koble kun til det ene eller det andre.
- Hold lavnivåinnganger unna strømledninger for å unngå motorstøy.
- Kjør aldri ledninger under eller utenfor kjøretøyet.
Lydinnganger og kontroller
- Linjeutgang
- Linjeinngang
- Høynivåinngang
- Tilbakestill
- Ikke plasser noe i dette området som kan blokkere radiobølgene. da dette kan være et problem med Bluetooth-tilkoblingen din.
Strøm- og høyttalertilkoblinger
- Strøm/beskyttelse LED
- Jordforbindelse
- Fjernstyrt tum på
- + 12V DC batteritilkobling
- Sikring(er)
- Høyttalertilkoblinger
Typisk ledningsføring
JA1B
Høyttalere, subwoofer, hovedenhet, ledningssett og høyttalerledning selges separat.
JA2B
Høyttalere, subwoofer, hovedenhet, ledningssett og høyttalerledning selges separat.
JA4B
Høyttalere, hovedenhet, ledningssett og høyttalerledning selges separat.
Enhetstilkoblinger
Høyttalertilkoblinger
Koble til høyttalerledninger og observer polariteten. Minimumsimpedansbelastningen for forsterkerne er 2 ohm stereo og 4 ohm brokoblet. Bruk av lavere belastninger enn disse anbefales ikke og kan forårsake skade på forsterkeren. Forsterkerne kan kobles for stereo, brokoblet eller stereo/brokoblet samtidig drift.
Typiske høyttalertilkoblinger vist ovenfor
Inngangssignaltilkoblinger
Lavnivåinngang (RCA)
Lavnivå (RCA) inngangssignal er foretrukket for best ytelse. Typiske bagasjeromsmonterte forsterkerinstallasjoner krever en 5–6 meter lang RCA-kabel. De fleste lastebiler og applikasjoner under setet krever en 2–3 meter lang RCA-kabel. Bruk av RCA-kabler med tvunnet par-konstruksjon vil minimere støy.
Høynivåinngang
(Høyttalerledning)
Høynivåinnganger skal kun brukes når RCA-utganger ikke er tilgjengelige fra hovedenheten. Koble hovedenhetens høyttalerutganger til høynivåinngangskontakten som vist nedenfor. Den svarte ledningen (signalreferansejord) kan eller kan ikke kreve en tilkobling til chassisjord – avhengig av din spesielle installasjon.
Merk: Ikke bruk både lav- og høynivåinnganger samtidig – koble kun til det ene eller det andre.
Nedlasting/installasjon av kontrollerapp
Skann QR-koden ovenfor for å laste ned appen Jensen DSP Amplifier Controller fra Apple App Store eller Google Play Store til smarttelefonen eller nettbrettet ditt.
Bruk appen til å kontrollere funksjoner som: X-Over. EQ, RGB-lystilpasning. Volum og andre forsterkerinnstillinger direkte fra smarttelefonen eller nettbrettet ditt via Bluetooth.
Merk:
JA-forsterkerserien støtter ikke lydstrømming og håndfrie samtaler via Bluetooth.
Bluetooth-sammenkobling med app og AMP
- Trykk på BT-ikonet
![]()
- Trykk på skanneikonet
![]()
for å søke etter Bluetooth-forsterkeren. - Bluetooth-forsterkerliste
![]()
for å vise hvilken forsterker som er paret. (Hvis bare én forsterker er installert, vises ett forsterkermodellnummer.) - Velg forsterkermodellnummeret du vil installere fra enhetslisten
![]()
- Trykk på nedtrekksikonet
![]()
for å vise versjonsnummeret til appen og forsterkeren, og for å se om Bluetooth-sammenkoblingen er fullført ![]()
- Trykk på Disconnect (Koble fra)
![]()
for å koble forsterkeren fra appen.
for å søke etter Bluetooth-forsterkeren.
for å vise hvilken forsterker som er paret. (Hvis bare én forsterker er installert, vises ett forsterkermodellnummer.)
for å vise versjonsnummeret til appen og forsterkeren, og for å se om Bluetooth-sammenkoblingen er fullført
for å koble forsterkeren fra appen.JENSEN DSP AMP-appdrift
| Input level Control (Master Level at HOME Mode) | Inngangsnivåkontrollen (gain) brukes til å oppnå best mulig samsvar mellom hovedenhetens lydutgang og forsterkerens inngang. Begynn med å vri inngangsnivåkontrollen helt mot klokken. Deretter skrur du opp volumkontrollen på hovedenheten omtrent 3/4 av veien opp. Juster inngangsnivåkontrollen med klokken til hørbar forvrengning høres, og deretter litt mot klokken for å gi den beste matchen. Gjenta for alle inngangsnivåkontroller. |
| X-OVERMode (JA2B and JA4B) | Delefrekvensen brukes til å filtrere ut frekvenser over eller under et visst punkt. Velg LPF når du bruker forsterkeren med subwoofere. HPF når du bruker med mellomtone/diskant-kombinasjoner og FULL når du bruker med koaksial-type høyttalere. Merk: Velg FULL når du bruker forsterkeren i stereo-/brokoblet samtidig modus. I denne modusen kreves passive delefiltre. Unnlatelse av å bruke de riktige passive komponentene kan skade forsterkeren og/eller høyttalerne. Rådfør deg med en kvalifisert fagperson for anbefalinger. |
| X-OVER Mode (JA1B) | JA 1 B (Mono)-forsterker fungerer bare med LPF. |
| X-OVER Control | Denne kontrollen gir mulighet for nøyaktig justering av delefrekvensen. |
| Bass Boost | Denne kontrollen gir ekstra boost @ 45 Hz når den brukes med subwoofere. Juster denne kontrollen med forsiktighet – da feil bruk kan skade høyttalerne! |
| EQ Presets | Velg mellom følgende EQ-forhåndsinnstillinger: Classic, Pop. Rock. Jazz. Custom (lar brukeren angi egendefinerte EQ-innstillinger). |
| Custom EQ | Custom EQ fra EQ Presets er valgt for å lage de tilpassede lydinnstillingene, og hver gain per frekvens kan justeres i EQ-modus i appen. |
| RGB Color | Det gjør at forsterkerbelysningen kan slås av eller på i RGB-modus i appen. Én farge eller flere farger kan styres. |
Spesifikasjoner
| JA1B | |
| Kontinuerlig | 290W RMS x 1 kanal ved 40 |
| Effekt: | 470W RMS x 1 kanal ved 20 595W RMS x 1 kanal a 10 (50Hz og 1 % THD+N) |
| Dynamisk effekt: | 300W x 1 kanal ved 50Hz ved 4 0 545W x 1 kanal ved 50Hz ved 2 0 640W x 1 kanal ved 50Hz ved 10 (1 % THD+N) |
| Maksimal | 325W x 1 kanal ved 50Hz ved 40 |
| Dynamisk effekt: | 565W x 1 kanal ved 50Hz ved 20 690W x 1 kanal ved 50Hz ved 10 (10 % THD+N) |
| Signal til støy: | 68dBA referanse 1 Watt RMS |
| THD+N: | <0,09 % ved 1 Watt RMS fra 20Hz til 300Hz |
| Forsterkerdimensjoner: | 2,16" x 9,56" x 5,59" (H x B x D) |
| JA2B | |
| Kontinuerlig | 95W RMS x 2 kanaler ved 40 |
| Effekt: | 105W RMS x 2 kanaler ved 20 225W RMS x 1 kanal ved 40 BROKOBLET (1 % THD+N) |
| Dynamisk effekt: | 100W x 2 kanaler ved 1 kHz ved 40 110W x 2 kanaler ved 1 kHz ved 2 0 230W x 1 kanal ved 1 kHz ved 40 BROKOBLET (1 % THD+N) |
| Maksimal | 140W x 2 kanaler ved 1 kHz ved 40 |
| Dynamisk effekt: | 170W x 2 kanaler ved 1 kHz ved 2 0 310W x 1 kanal ved 1 kHz ved 40 BROKOBLET (10 % THD+N) |
| Signal til støy: | 72dBA referanse 1 Watt RMS |
| THD+N: | <0,14 % ved 1 Watt RMS fra 20Hz til 20kHz |
| Forsterkerdimensjoner: | 2,16" x 6,57" x 5,59" (H x B x D) |
| JA4B | |
| Kontinuerlig | 90W RMS x 4 kanaler ved 40 |
| Effekt: | 115W RMS x 4 kanaler ved 20 230W RMS x 2 kanaler ved 40 BROKOBLET (1 % THD+N) |
| Dynamisk effekt: | 100W x 4 kanaler ved 1 kHz ved 40 125W x 4 kanaler ved 1 kHz ved 20 255W x 2 kanaler ved 1 kHz ved 40 BROKOBLET (1 % THD+N) |
| Maksimal | 125W x 4 kanaler ved 1 kHz ved 40 |
| Dynamisk effekt: | 185W x 4 kanaler ved 1 kHz ved 20 365W x 2 kanaler ved 1 kHz ved 40 BROKOBLET (10 % THD+N) |
| Signal til støy: | 70dBA referanse 1 Watt RMS |
| THD+N: | <0,15 % ved 1 Watt RMS fra 20Hz til 20kHz |
| Forsterkerdimensjoner: | 2,16" x 8,38" x 5,59" (H x B x D) |
Feilsøking
| Problem | Cause | Adion |
Enheten vil ikke slå seg på / ingen strøm-LED-indikator | + 12V-ledning ikke tilkoblet eller feil spenning. REM-ledning ikke tilkoblet eller feil spenning | Kontroller tilkoblinger for riktig spenning (11–16 VDC) |
| GND-ledning ikke tilkoblet | Kontroller tilkoblingen til jord | |
| Sikring(er) har gått | Bytt ut sikring(er) | |
Enheten har strøm – LED er grønn, men ingen lyd | Høyttalerledninger ikke tilkoblet | Kontroller tilkoblingene ved høyttalerne |
| Volumet er skrudd helt ned | Øk volumnivået på hovedenheten | |
| Én eller flere høyttalerledninger berører hverandre eller berører chassisjord | Isoler alle blanke høyttalerledninger fra hverandre og chassisjord | |
| Høyttaler(e) defekt eller skadet | Kontroller/bytt høyttaler(e) | |
| Inngangssignal ikke tilkoblet | Kontroller høye eller lave nivåinnganger for riktig tilkobling | |
Enheten sprenger sikringer | Feil sikringsverdi | Bruk sikring(er) med riktig verdi |
| + 12V-ledning berører chassisjord | Se etter klemt ledning | |
| Høyttaler(e) defekt eller skadet | Kontroller/bytt høyttaler(e) | |
Motorstøy | Dårlig jordforbindelse | Pass på at forsterkeren er jordet til rent bart metall |
| Signaljordsløyfe eller RFI (radiofrekvensinterferens) | Omdiriger RCA-kabler fra eksisterende høystrømsledninger | |
LED lyser rødt (beskyttelsesmodus) | Én eller flere høyttalerledninger berører hverandre eller berører chassisjord | Isoler alle blanke høyttalerledninger fra hverandre og chassisjord |
| Høyttaler(e) defekt eller skadet internt (kortsluttet) | Kontroller/bytt høyttaler(e) | |
| Høyttalerlast mindre enn 2 ohm (stereo). Høyttalerlast mindre enn 4 ohm (brokoblet) | Juster høyttalerlast – forsterkeren vil ikke fungere ved mindre enn 4 ohm når den er brokoblet | |
Forvrengt lydutgang | Feil inngangssignaltype eller for høyt inngangsnivå | Kontroller tilkoblinger og reduser/juster inngangsnivået |
Lav lydutgang | Feil inngangssignaltype eller for lavt inngangsnivå | Kontroller tilkoblinger og øk/juster inngangsnivået |
Ett års eller tre års begrenset garanti
For mer informasjon og for å finne nærmeste autoriserte servicesenter, vennligst kontakt oss på en av følgende måter:
- Ring oss gratis på (888) 921-4088
(Mandag-fredag, 9:00 til 17:00 EST) - Send oss en e-post på cs@jensenmobile.com
