Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Radio Powr Savr Handbuch

Einleitung

• Drahtlose, batteriebetriebene Anwesenheits- und Abwesenheitssensoren
  Kalifornien Titel 24 konform
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Anwesenheit / Abwesenheit)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Nur Abwesenheit)
• Kompatible Produkte/Zusätzliche Informationen
  Für eine vollständige Liste kompatibler Produkte und weitere zusätzliche Informationen besuchen Sie www.lutron.com/occsensors

Produktbeschreibung

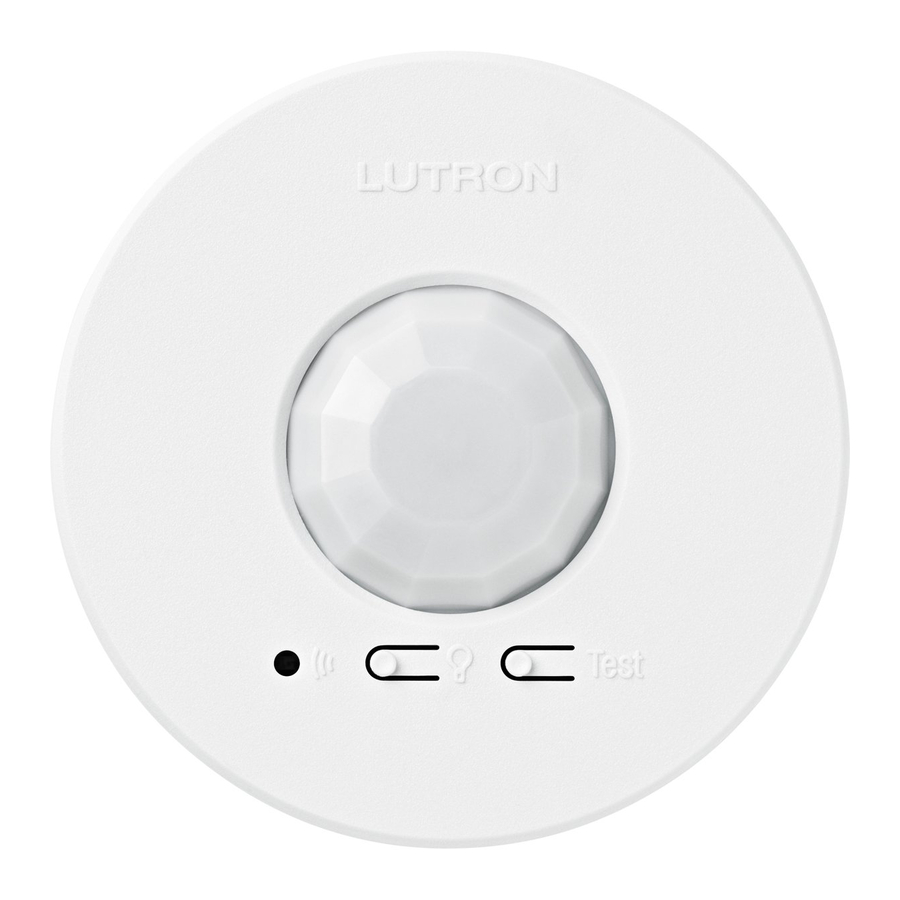

Lutrons deckenmontierte Anwesenheits- und Abwesenheitssensoren sind drahtlose, batteriebetriebene, passive Infrarot (PIR)-Geräte, die Lichter automatisch über HF-Kommunikation mit einem Dimm- oder Schaltgerät steuern.

Wichtige Hinweise

1. Dieser Sensor ist Teil eines Systems und kann nicht zur Steuerung einer Last ohne ein kompatibles Dimm- oder Schaltgerät verwendet werden. Beachten Sie die Anleitungen des/der Empfängergeräte(s) für Installationsinformationen.
2. Verwenden Sie nur hochwertige Lithiumbatterien, Größe CR123, 3 V- (ANSI-5018LC, IEC-CR17345). Verwenden Sie KEINE wiederaufladbaren Batterien. Die Verwendung von Batterien mit falscher Spezifikation könnte den Sensor beschädigen.

   HINWEIS: Batterien NICHT zerlegen, zerdrücken, durchstechen oder verbrennen. Batterien NICHT im normalen Hausmüll entsorgen. Bitte recyceln Sie sie, bringen Sie sie zu einer geeigneten Batterieverwertungsanlage oder wenden Sie sich an Ihren örtlichen Entsorgungsdienstleister bezüglich lokaler Beschränkungen für die Entsorgung oder das Recycling von Batterien.

Einklemmgefahr.
Um das Risiko von Einklemmung, schwerer Verletzung oder Tod zu vermeiden, dürfen diese Steuerungen nicht zur Steuerung von Geräten verwendet werden, die nicht von jedem Steuerstandort aus sichtbar sind oder die bei versehentlicher Bedienung gefährliche Situationen wie Einklemmung verursachen könnten. Beispiele für solche Geräte, die nicht mit diesen Steuerungen betrieben werden dürfen, sind (aber nicht beschränkt auf) motorisierte Tore, Garagentore, Industrietore, Mikrowellenherde, Heizkissen usw. Es liegt in der Verantwortung des Installateurs, sicherzustellen, dass das gesteuerte Gerät von jedem Steuerstandort aus sichtbar ist und dass nur geeignete Geräte an diese Steuerungen angeschlossen werden. Andernfalls kann es zu schweren Verletzungen oder zum Tod kommen.

Sensorbetrieb

• Anwesenheitsversion
  Der Sensor schaltet die Beleuchtung automatisch ein, wenn der Raum belegt ist, und automatisch aus, nachdem der Raum verlassen wurde.
• Nur Abwesenheitsversion
  Die Beleuchtung muss manuell am Dimm- oder Schaltgerät eingeschaltet werden. Der Sensor schaltet die Beleuchtung automatisch aus, nachdem der Raum verlassen wurde.

Vorinstallation

1. Vor der Einrichtung des Sensors muss/müssen das/die entsprechende(n) Dimm- oder Schaltgerät(e) installiert werden.
2. Die Montagehalterung drehen und entfernen, um die Batterie in das Batteriefach einzulegen.

Einrichtung

Damit der Sensor ordnungsgemäß funktioniert, muss er zuerst mit einem entsprechenden Dimm- oder Schaltgerät eingerichtet werden. Das Verfahren zur Einrichtung eines Sensors mit einem Maestro WirelessR (nur MRF2) Dimmer oder elektronischen Schalter ist unten detailliert beschrieben. Wenn Sie einen Sensor mit einem anderen Gerät einrichten, besuchen Sie www.lutron.com/occsensors oder ziehen Sie die Installationsanleitung für dieses Gerät zu Rate.

Einrichten eines Sensors mit einem Maestro Wireless® Dimmer oder elektronischen Schalter

1. Versetzen Sie den Dimmer oder Schalter in den Einrichtungsmodus, indem Sie die Tipptaste 6 Sekunden lang gedrückt halten, bis alle LEDs am Gerät zu blinken beginnen. Lassen Sie die Tipptaste los.

2. Fügen Sie den Sensor dem Dimmer oder Schalter hinzu, indem Sie die Taste "Light" (Licht) an der Vorderseite des Sensors 6 Sekunden lang gedrückt halten, bis die Linse kurz blinkt. Die Lichter im Raum blinken ebenfalls 3 Mal, was anzeigt, dass der Sensor erfolgreich hinzugefügt wurde. Der Dimmer oder Schalter verlässt den Einrichtungsmodus automatisch.

3. Die Taste "Light" (Licht) sollte nun beim Drücken die Beleuchtung im Raum ein- und ausschalten. Wiederholen Sie das oben genannte Verfahren, um den Sensor mit zusätzlichen Geräten einzurichten.

Sensor-Erfassungsbereich

Sensorplatzierung und Abdeckung

Beachten Sie vor der Montage des Sensors Folgendes:

• Der Sensor ist nur für die Deckenmontage vorgesehen. **NICHT** an Decken über 3,7 m (12 ft) Höhe installieren. (Siehe Abschnitt **Sensor-Erfassungsbereich**)
• Der Sensor sollte an einem Ort installiert werden, von dem aus er alle Bereiche des Raumes gut überblicken kann. Der Sensor erfordert Sichtlinie, um ordnungsgemäß zu funktionieren. **Wenn Sie den Sensor nicht sehen können, kann er Sie nicht sehen.**
  Der Sensor kann nicht durch Glasobjekte wie Terrassen- oder Duschtüren sehen. (Siehe Abschnitt **Sensor-Erfassungsbereich**)
• **NICHT** den Sensor innerhalb von 1,8 m (6 ft) von HVAC-Lüftungsöffnungen oder Mikrowellenherden, innerhalb von 15 cm (6 in) von anderen HF-Geräten oder innerhalb von 1,2 m (4 ft) von Glühbirnen montieren, die unterhalb der Deckenlinie installiert sind. (Siehe Abschnitt **Sensor-Erfassungsbereich**)
• Der Sensor kann bis zu 18,3 m (60 ft) von dem/den zugehörigen Dimm- oder Schaltgerät(en) entfernt installiert werden, wenn direkte Sichtlinie besteht. Wenn Wände oder andere Hindernisse zwischen dem Sensor und dem/den Empfängergerät(en) bestehen, sollte der Sensor innerhalb von 9,1 m (30 ft) platziert werden. (Siehe Abschnitt **Sensor-Erfassungsbereich**)
• Vermeiden Sie es, den Sensor nach Möglichkeit an einem Ort zu platzieren, von dem aus er einen weiten Blick außerhalb des vorgesehenen Bereichs hat. Ist dies unvermeidbar, kann die Linse maskiert werden, um den Blick auf unerwünschte Bereiche zu blockieren (siehe www.lutron.com/occsensors).

Montagemethoden

1. Montage an abgehängten Decken
   Legen Sie den Sensor auf die Deckenplatte und nehmen Sie entweder die Platte herunter oder entfernen Sie eine benachbarte Platte, um Zugang zu den Beinen des Montagekabels auf der Rückseite der Platte zu erhalten. Die Kabelbeine fest miteinander verdrehen.

   HINWEIS: Für Details zur temporären Montage auf massiven Deckenflächen besuchen Sie www.lutron.com/occsensors
2. Montage an massiven Decken

• Bohren Sie zwei 3/16 Zoll (4,6 mm) Vorbohrungen für die mitgelieferten Schraubdübel.

• Drücken Sie die Dübel in die Löcher und klopfen Sie sie mit einem Hammer bündig ein.
• Legen Sie die flache Seite der Montagehalterung an die Decke und befestigen Sie die beiden mitgelieferten Schrauben mit einem Handschraubendreher.
• Befestigen Sie den Sensor an der Montagehalterung, indem Sie ihn im Uhrzeigersinn einsetzen und drehen, bis der Sensor einrastet.

Testen der Sensorabdeckung

1. Drücken und lösen Sie bei an der Decke montiertem Sensor die Taste "Test" (Testen). Die Linse leuchtet kurz auf, was anzeigt, dass der Testmodus aktiviert wurde.

   HINWEIS: Es gibt eine Aufwärmphase von 90 Sekunden nach dem Einlegen der Batterie, bevor der Testmodus aktiviert wird. Wenn die Taste während dieser Zeit gedrückt wird, blinkt die Linse kontinuierlich, bis die Aufwärmphase abgeschlossen ist, und der Testmodus wird dann automatisch aktiviert.
2. Bestätigen Sie den Erfassungsbereich, indem Sie durch den Raum gehen und die Linse beobachten. Die Linse leuchtet jedes Mal dauerhaft, wenn Bewegung erkannt wird. Bleibt die Linse während der Bewegung aus, kann der Sensor an diesem Ort keine Bewegung erkennen.
3. Drücken und lösen Sie die Taste "Test" (Testen) erneut, um den Testmodus zu verlassen. Wenn die Taste nicht gedrückt wird, läuft der Testmodus automatisch 15 Minuten nach der Aktivierung oder 5 Minuten nach der letzten erkannten Bewegung ab, wenn der Raum verlassen wurde.
4. Wenn der Sensor während des Tests erhebliche Schwierigkeiten bei der Bewegungserkennung hat, sollte er an einen anderen Ort gebracht und erneut getestet werden.
   HINWEIS: Wenn der Sensor Bewegung in unerwünschten Bereichen, wie Fluren oder angrenzenden Räumen, erkennt, konsultieren Sie www.lutron.com/occsensors
5. Wenn die Sensorerkennung während dieses Tests zufriedenstellend ist, führen Sie den Test der drahtlosen Kommunikation durch, wie im Abschnitt **Testen der drahtlosen Kommunikation** beschrieben.

Testen der drahtlosen Kommunikation

Dieser Test sollte durchgeführt werden, um zu überprüfen, ob der Sensor korrekt mit dem entsprechenden Dimm- oder Schaltgerät eingerichtet wurde und ob eine ordnungsgemäße drahtlose Kommunikation vom gewählten Sensorstandort aus besteht.

Drücken und lösen Sie die Taste "Light" (Licht) mehrmals, um die Beleuchtung ein- und auszuschalten.

Erweiterte Einrichtung (Optional)

Der Sensor verfügt über mehrere erweiterte Einrichtungsmodi. Für die meisten Installationen bieten die Standardeinstellungen die beste Leistung, und Sie müssen die erweiterte Einrichtung nicht nutzen.

Die Präsenzmelder-Version des Sensors verfügt über drei einstellbare erweiterte Einrichtungsmodi: Timeout, Auto-On und Aktivität. Die Nur-Abwesenheits-Version hat nur zwei Modi (Auto-On nicht verfügbar). Die Standardeinstellungen sind unten aufgeführt.

Standardeinstellungen:

• Timeout: 15 Minuten
• Auto-On: Aktiviert (nur Präsenzmelder-Version)
• Aktivität: Geringe Aktivität

Erweiterte Einrichtungsmodi Timeout

• Timeout
  Der Sensor schaltet die Beleuchtung aus, wenn für die Dauer des Timeout-Zeitraums keine Bewegung erkannt wird. Es gibt vier verfügbare Timeout-Einstellungen: 1*, 5, 15 und 30 Minuten.
• Auto-On (nur Präsenzmelder-Version)
  Die automatische Einschaltfunktion des Sensors kann angepasst werden, um zu steuern, wie die Beleuchtung bei erstmaliger Anwesenheit reagiert. Es gibt drei verfügbare Einstellungen: Immer, Wenig Licht und Deaktivieren.
  • Aktiviert: Die Beleuchtung schaltet sich immer ein.
  • Wenig Licht: Die Beleuchtung schaltet sich beim Betreten des Raumes nur dann automatisch ein, wenn nicht bereits ausreichend Umgebungslicht vorhanden ist.
  • Deaktiviert: Diese Einstellung versetzt den Sensor in den Abwesenheitsmodus. Die Beleuchtung schaltet sich nicht automatisch ein, aber nach Abwesenheit automatisch wieder aus. Die Beleuchtung muss manuell über das zugehörige Dimm- oder Schaltgerät eingeschaltet werden.

• Aktivität

  Die Empfindlichkeit des Sensors kann an das erwartete Aktivitätsniveau im Raum angepasst werden. Es gibt drei verfügbare Aktivitätseinstellungen: Geringe Aktivität, Mittlere Aktivität und Hohe Aktivität.
  • Geringe Aktivität:

    Dies ist die empfindlichste Einstellung und erkennt sehr leichte Bewegungen. Dies ist die empfohlene Einstellung, da sie für nahezu alle Anwendungen gut funktioniert. Sie ist ideal für Räume, in denen sich Personen oft über längere Zeiträume sitzend aufhalten.
  • Mittlere Aktivität**:

    Diese Einstellung ist etwas weniger empfindlich als die Einstellung „Geringe Aktivität“ und kann für Räume verwendet werden, in denen normale Aktivitäten stattfinden.
  • Hohe Aktivität**: Dies ist die am wenigsten empfindliche Einstellung und kann für Räume verwendet werden, in denen im Allgemeinen nur große Bewegungen, wie z. B. Personenverkehr, stattfinden.

* Um ein 1-minütiges Timeout auszuwählen, halten Sie die Timeout-Taste etwa 10 Sekunden lang gedrückt, bis alle 3 LEDs schnell zu blinken beginnen. Um die 1-minütige Timeout-Einstellung zu speichern, halten Sie die Timeout-Taste gedrückt, bis alle 3 LEDs dauerhaft leuchten, was anzeigt, dass das 1-minütige Timeout gespeichert wurde.

** Die Einstellung „Geringe Aktivität“ ist die Standardeinstellung und funktioniert für die meisten Anwendungen am besten. Selten, wenn der Sensor in der Nähe externer Geräuschquellen wie Heizungs- oder Klimaanlagenlüftungsöffnungen oder Glühbirnen platziert wird, kann es vorkommen, dass er die Beleuchtung ohne Anwesenheit einschaltet oder nach Abwesenheit zu lange eingeschaltet lässt. Tritt dies auf, sollte eine Änderung der Empfindlichkeit auf „Mittlere Aktivität“ oder „Hohe Aktivität“ das Problem beheben.
