Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Panduan Radio Powr Savr

Pendahuluan

• Sensor Hunian dan Kekosongan Bertenaga Baterai Nirkabel
  Sesuai dengan Judul 24 California
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Hunian / Kekosongan)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Hanya Kekosongan)
• Produk yang Kompatibel/Informasi Tambahan
  Untuk daftar lengkap produk yang kompatibel dan informasi tambahan lainnya, kunjungi www.lutron.com/occsensors

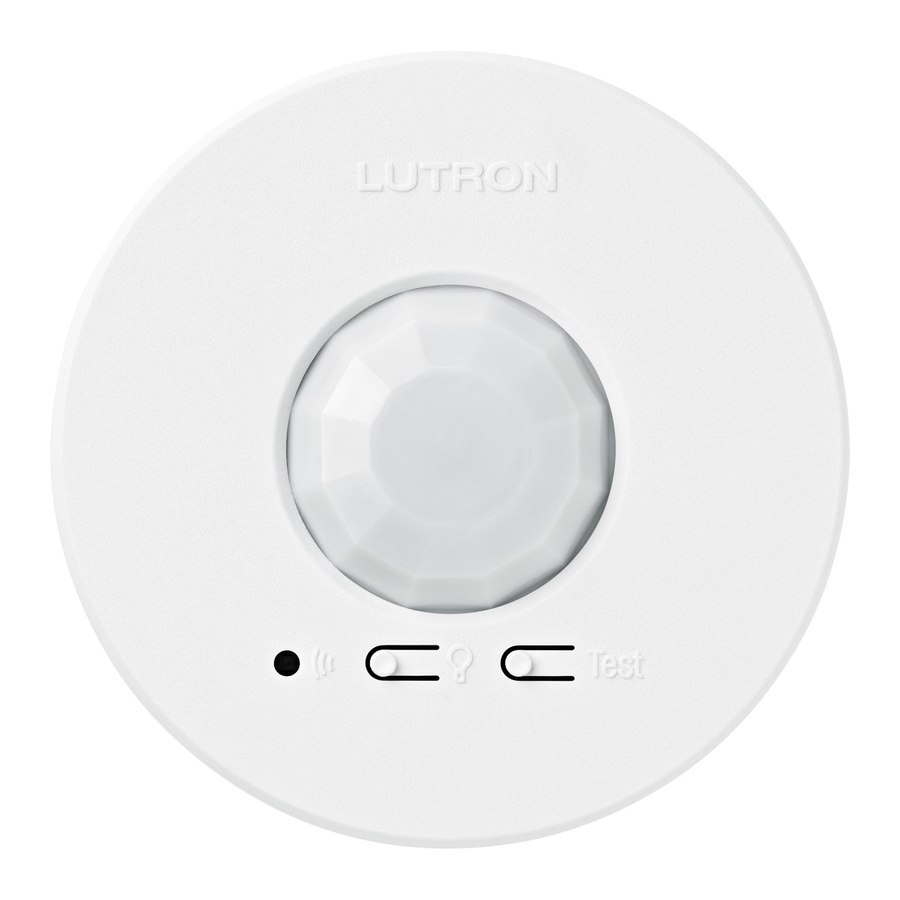

Deskripsi Produk

Sensor Hunian dan Kekosongan yang dipasang di langit-langit Lutron adalah perangkat inframerah pasif (PIR) nirkabel, bertenaga baterai yang secara otomatis mengontrol lampu melalui komunikasi RF dengan perangkat peredupan atau pengalih.

Catatan Penting

1. Sensor ini adalah bagian dari sistem dan tidak dapat digunakan untuk mengontrol beban tanpa perangkat peredupan atau pengalih yang kompatibel. Lihat lembar instruksi perangkat penerima untuk informasi pemasangan.
2. Gunakan hanya baterai litium berkualitas tinggi, ukuran CR123, 3 V- (ANSI-5018LC, IEC-CR17345). JANGAN gunakan baterai isi ulang. Menggunakan baterai dengan peringkat yang tidak tepat dapat merusak Sensor.

   PERHATIAN: JANGAN membongkar, menghancurkan, menusuk, atau membakar baterai. JANGAN membuang baterai ke limbah rumah tangga biasa. Harap daur ulang, bawa ke fasilitas pembuangan baterai yang tepat, atau hubungi penyedia pembuangan limbah setempat mengenai batasan lokal pada pembuangan atau daur ulang baterai.

Bahaya terperangkap.
Untuk menghindari risiko terperangkap, cedera serius, atau kematian, kontrol ini tidak boleh digunakan untuk mengontrol peralatan yang tidak terlihat dari setiap lokasi kontrol atau yang dapat menciptakan situasi berbahaya seperti terperangkap jika dioperasikan secara tidak sengaja. Contoh peralatan semacam itu yang tidak boleh dioperasikan oleh kontrol ini termasuk (tetapi tidak terbatas pada) gerbang bermotor, pintu garasi, pintu industri, oven microwave, bantalan pemanas, dll. Adalah tanggung jawab pemasang untuk memastikan bahwa peralatan yang dikendalikan terlihat dari setiap lokasi kontrol dan bahwa hanya peralatan yang sesuai yang terhubung ke kontrol ini. Kegagalan untuk melakukannya dapat mengakibatkan cedera serius atau kematian.

Pengoperasian Sensor

• Versi Hunian
  Sensor akan secara otomatis menyalakan lampu saat ruangan ditempati dan secara otomatis mematikan lampu setelah ruangan dikosongkan.
• Hanya Versi Kekosongan
  Lampu harus dinyalakan secara manual pada perangkat peredupan atau pengalih. Sensor akan secara otomatis mematikan lampu setelah ruangan dikosongkan.

Pra-Pemasangan

1. Sebelum mengatur Sensor, perangkat peredupan atau pengalih yang sesuai harus dipasang.
2. Putar dan lepaskan braket pemasangan untuk memasukkan baterai ke dalam rongga baterai.

Pengaturan

Agar Sensor dapat beroperasi dengan benar, Sensor harus terlebih dahulu diatur dengan perangkat peredupan atau pengalih yang sesuai. Prosedur untuk mengatur Sensor dengan Peredup atau Sakelar Elektronik Maestro WirelessR (hanya MRF2) dijelaskan di bawah ini. Jika mengatur Sensor dengan perangkat yang berbeda, kunjungi www.lutron.com/occsensors atau lihat panduan pemasangan untuk perangkat tersebut.

Menyiapkan Sensor dengan Peredup atau Sakelar Elektronik Maestro Wireless®

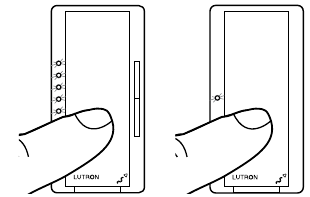

1. Tempatkan Peredup atau Sakelar dalam mode pengaturan dengan menekan dan menahan tombol ketuk selama 6 detik hingga semua LED pada perangkat mulai berkedip. Lepaskan tombol ketuk.

2. Tambahkan Sensor ke Peredup atau Sakelar dengan menekan dan menahan tombol "Light" (Cahaya) di bagian depan Sensor selama 6 detik hingga lensa berkedip sebentar. Lampu di ruangan juga akan berkedip 3 kali, menandakan Sensor telah berhasil ditambahkan. Peredup atau Sakelar akan keluar dari mode pengaturan secara otomatis.

3. Tombol "Light" (Cahaya) sekarang harus menghidupkan dan mematikan lampu di ruangan saat ditekan. Ulangi prosedur di atas untuk mengatur Sensor dengan perangkat tambahan.

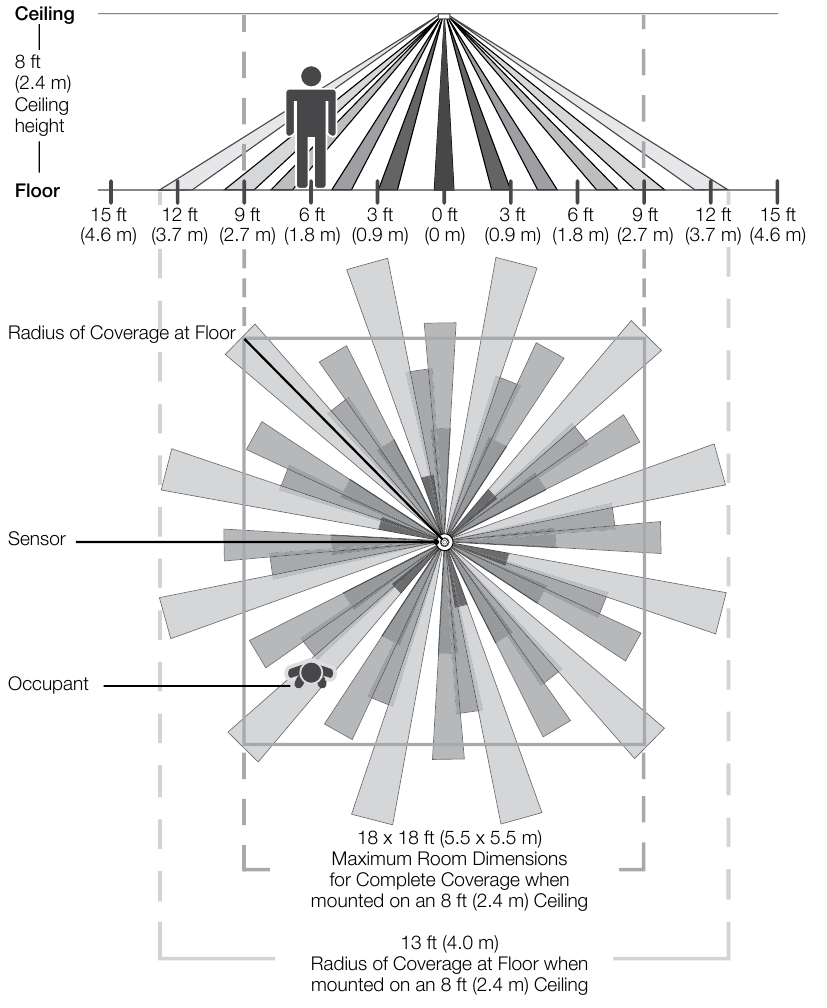

Jangkauan Deteksi Sensor

Penempatan dan Jangkauan Sensor

Sebelum memasang Sensor, harap perhatikan hal berikut:

• Sensor dirancang hanya untuk penggunaan di langit-langit. JANGAN memasang di langit-langit yang lebih tinggi dari 12 kaki (3,7 m). (Lihat bagian Jangkauan Deteksi Sensor)
• Sensor harus dipasang di lokasi yang memiliki pandangan yang baik ke semua bagian ruangan. Sensor membutuhkan garis pandang untuk beroperasi dengan benar. Jika Anda tidak dapat melihat Sensor, Sensor tidak dapat melihat Anda.
  Sensor tidak dapat melihat melalui benda kaca seperti pintu teras atau pancuran. (Lihat bagian Jangkauan Deteksi Sensor)
• JANGAN memasang Sensor dalam jarak 6 kaki (1,8 m) dari ventilasi HVAC atau oven microwave, dalam jarak 6 inci (15 cm) dari perangkat RF lainnya, atau dalam jarak 4 kaki (1,2 m) dari bola lampu yang dipasang di bawah garis langit-langit. (Lihat bagian Jangkauan Deteksi Sensor)
• Sensor dapat dipasang hingga 60 kaki (18,3 m) dari perangkat peredupan atau pengalih terkait jika berada dalam garis pandang langsung. Jika ada dinding atau penghalang lain antara Sensor dan perangkat penerima, Sensor harus ditempatkan dalam jarak 30 kaki (9,1 m). (Lihat bagian Jangkauan Deteksi Sensor)
• Jika memungkinkan, hindari menempatkan Sensor di lokasi yang memiliki pandangan luas di luar ruang yang dimaksudkan. Jika ini tidak dapat dihindari, lensa dapat ditutupi untuk memblokir pandangan area yang tidak diinginkan (lihat www.lutron.com/occsensors).

Metode Pemasangan

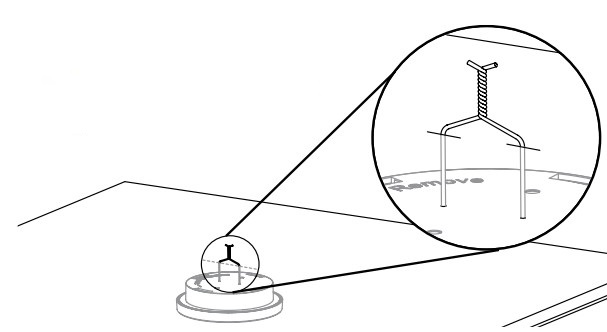

1. Pemasangan Langit-Langit Gantung
   Letakkan Sensor di tempatnya di atas ubin dan lepaskan ubin atau lepaskan ubin yang berdekatan untuk mendapatkan akses ke kaki kabel pemasangan di bagian belakang ubin. Putar kaki kabel bersama-sama dengan erat.

   CATATAN: Untuk detail tentang pemasangan sementara pada permukaan langit-langit padat, kunjungi www.lutron.com/occsensors

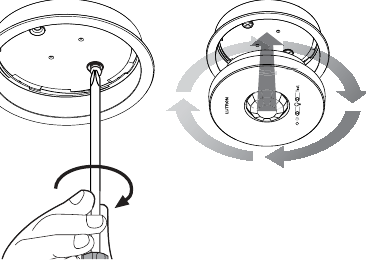

2. Pemasangan Langit-Langit Padat

• Bor dua lubang pilot 3/16 inci (4,6 mm) untuk jangkar sekrup yang disediakan.

• Tekan jangkar ke dalam lubang dan ketuk rata dengan palu.
• Tempatkan sisi datar braket pemasangan ke langit-langit dan pasang dua sekrup yang disediakan menggunakan obeng tangan.
• Pasang Sensor ke braket pemasangan dengan memasukkan dan memutar searah jarum jam hingga Sensor terkunci pada tempatnya.

Menguji Jangkauan Sensor

1. Dengan Sensor terpasang di langit-langit, tekan dan lepaskan tombol "Test" (Uji). Lensa akan menyala sebentar, menandakan mode uji telah dimasuki.

   CATATAN: Ada periode pemanasan selama 90 detik setelah baterai dipasang sebelum mode uji diaktifkan. Jika tombol ditekan selama waktu ini, lensa akan berkedip terus menerus hingga periode pemanasan selesai, dan kemudian mode uji akan dimasuki secara otomatis.
2. Konfirmasikan area jangkauan dengan berjalan melalui ruangan dan mengamati lensa. Lensa akan menyala solid setiap kali gerakan terdeteksi. Jika lensa tetap mati selama gerakan, Sensor tidak dapat mendeteksi gerakan di lokasi tersebut.
3. Tekan dan lepaskan tombol "Test" (Uji) lagi untuk keluar dari mode uji. Jika tombol tidak ditekan, mode uji akan secara otomatis habis waktu 15 menit setelah diaktifkan, atau 5 menit setelah gerakan terakhir terdeteksi jika ruangan dikosongkan.
4. Jika Sensor mengalami kesulitan signifikan dalam mendeteksi gerakan selama pengujian, Sensor harus dipindahkan ke lokasi lain dan diuji ulang.
   CATATAN: Jika Sensor mendeteksi gerakan di area yang tidak diinginkan, seperti lorong atau ruangan yang berdekatan, lihat www.lutron.com/occsensors
5. Jika deteksi Sensor memuaskan selama pengujian ini, lakukan pengujian komunikasi nirkabel seperti yang dijelaskan di bagian Menguji Komunikasi Nirkabel.

Menguji Komunikasi Nirkabel

Pengujian ini harus dilakukan untuk memverifikasi Sensor telah diatur dengan benar dengan perangkat peredupan atau pengalih yang sesuai dan bahwa ada komunikasi nirkabel yang tepat dari lokasi Sensor yang dipilih.

Tekan dan lepaskan tombol "Light" (Cahaya) beberapa kali untuk menghidupkan dan mematikan lampu.

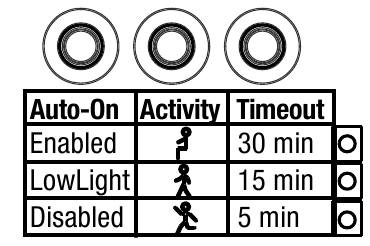

Pengaturan Lanjutan (Opsional)

Sensor ini memiliki beberapa mode pengaturan lanjutan. Untuk sebagian besar instalasi, pengaturan default akan memberikan kinerja terbaik dan Anda tidak perlu menggunakan pengaturan lanjutan.

Versi Occupancy dari Sensor memiliki tiga mode pengaturan lanjutan yang dapat disesuaikan: Timeout, Auto-On, dan Activity. Versi Vacancy-Only hanya memiliki dua mode (Auto-On tidak tersedia). Pengaturan default tercantum di bawah ini.

Pengaturan Default:

• Timeout: 15 menit
• Auto-On: Diaktifkan (hanya versi Occupancy)
• Activity: Low Activity (Aktivitas Rendah)

Mode Pengaturan Lanjutan Timeout

• Timeout
  Sensor akan mematikan lampu jika tidak ada gerakan selama periode timeout. Ada empat pengaturan timeout yang tersedia: 1*, 5, 15, dan 30 menit.
• Auto-On (hanya versi Occupancy)
  Fungsi otomatis menyala pada Sensor dapat disesuaikan untuk mengontrol bagaimana lampu merespons saat hunian awal. Ada tiga pengaturan yang tersedia: Always (Selalu), Low light (Cahaya redup), dan Disable (Nonaktifkan).
  • Enabled (Diaktifkan): Lampu akan selalu menyala.
  • Low light (Cahaya redup): Lampu hanya akan menyala secara otomatis saat masuk jika tidak ada cukup cahaya sekitar di ruangan.
  • Disabled (Dinonaktifkan): Pengaturan ini mengubah Sensor ke mode vacancy (kosong). Lampu tidak akan menyala secara otomatis tetapi akan tetap mati secara otomatis setelah kosong. Lampu harus dinyalakan secara manual dengan menggunakan perangkat peredupan atau pengalihan yang terkait.

• Activity (Aktivitas)

  Sensitivitas Sensor dapat disesuaikan berdasarkan tingkat aktivitas yang diharapkan di dalam ruangan. Ada tiga pengaturan aktivitas yang tersedia: Low Activity (Aktivitas Rendah), Medium Activity (Aktivitas Sedang), dan High Activity (Aktivitas Tinggi).
  • Low Activity (Aktivitas Rendah):

    Ini adalah pengaturan yang paling sensitif dan akan mendeteksi gerakan yang sangat kecil. Ini adalah pengaturan yang direkomendasikan, karena akan berfungsi dengan baik untuk hampir semua aplikasi. Ini ideal untuk ruang di mana penghuni akan sering duduk untuk waktu yang lama.
  • Medium Activity (Aktivitas Sedang)**:

    Pengaturan ini sedikit kurang sensitif daripada pengaturan Low Activity (Aktivitas Rendah) dan dapat digunakan untuk ruang yang mengalami aktivitas normal.
  • High Activity (Aktivitas Tinggi)**: Ini adalah pengaturan yang paling tidak sensitif dan dapat digunakan untuk ruang yang umumnya hanya mengalami gerakan besar, seperti lalu lintas pejalan kaki.

* Untuk memilih timeout 1 menit, tekan dan tahan tombol timeout selama sekitar 10 detik hingga semua 3 LED mulai berkedip dengan cepat. Untuk menyimpan pengaturan timeout 1 menit, tekan dan tahan tombol timeout hingga semua 3 LED menyala solid, menunjukkan timeout 1 menit telah disimpan.

** Pengaturan Low Activity (Aktivitas Rendah) adalah default dan akan bekerja paling baik untuk sebagian besar aplikasi. Jarang, jika Sensor ditempatkan di dekat sumber kebisingan eksternal seperti ventilasi pemanas, ventilasi AC, atau bola lampu, ia dapat menyalakan lampu tanpa hunian atau membuat lampu menyala terlalu lama setelah kosong. Jika ini terjadi, mengubah sensitivitas ke Medium Activity (Aktivitas Sedang) atau High Activity (Aktivitas Tinggi) akan menyelesaikan masalah.
