Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Manual de Radio Powr Savr

Introducción

• Sensores inalámbricos de ocupación y desocupación alimentados por batería
  Cumple con el Título 24 de California
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (ocupación/desocupación)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (solo desocupación)
• Productos compatibles/Información adicional
  Para obtener una lista completa de productos compatibles e información adicional, visite www.lutron.com/occsensors

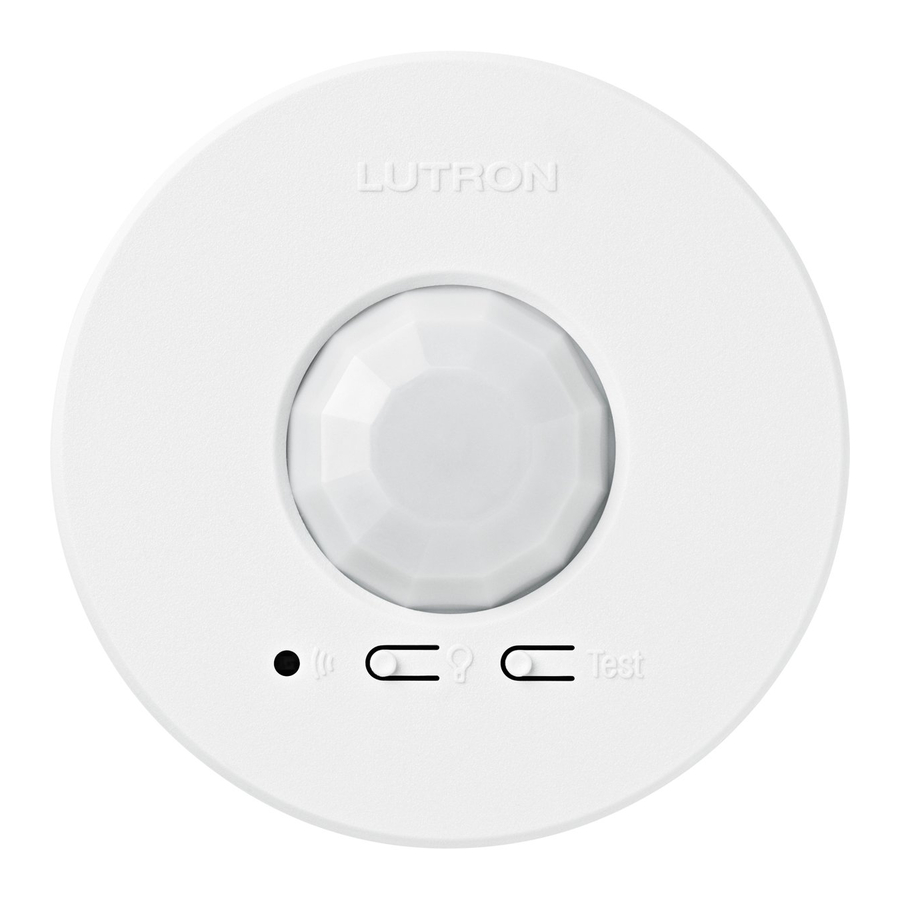

Descripción del producto

Los sensores de ocupación y desocupación de montaje en techo de Lutron son dispositivos inalámbricos, alimentados por batería e infrarrojos pasivos (PIR) que controlan automáticamente las luces a través de la comunicación de RF con un dispositivo de atenuación o conmutación.

Notas importantes

1. Este sensor forma parte de un sistema y no se puede utilizar para controlar una carga sin un dispositivo de atenuación o conmutación compatible. Consulte las hojas de instrucciones de los dispositivos receptores para obtener información sobre la instalación.
2. Utilice únicamente baterías de litio de alta calidad, tamaño CR123, 3 V- (ANSI-5018LC, IEC-CR17345). NO utilice baterías recargables. El uso de baterías con una clasificación incorrecta podría dañar el sensor.

   AVISO: NO desmonte, aplaste, perfore ni incinere las baterías. NO tire las baterías a la basura doméstica normal. Recicle, llévelo a una instalación adecuada de eliminación de baterías o póngase en contacto con su proveedor local de eliminación de residuos con respecto a las restricciones locales sobre la eliminación o el reciclaje de baterías.

Peligro de atrapamiento.
Para evitar el riesgo de atrapamiento, lesiones graves o la muerte, estos controles no deben utilizarse para controlar equipos que no sean visibles desde todas las ubicaciones de control o que puedan crear situaciones peligrosas, como el atrapamiento, si se accionan accidentalmente. Los ejemplos de dichos equipos que no deben ser accionados por estos controles incluyen (pero no se limitan a) puertas motorizadas, puertas de garaje, puertas industriales, hornos microondas, almohadillas térmicas, etc. Es responsabilidad del instalador asegurarse de que el equipo que se está controlando sea visible desde todas las ubicaciones de control y que solo se conecten equipos adecuados a estos controles. No hacerlo podría provocar lesiones graves o la muerte.

Funcionamiento del sensor

• Versión de ocupación
  El sensor encenderá automáticamente las luces cuando el espacio esté ocupado y las apagará automáticamente después de que el espacio quede desocupado.
• Versión solo de desocupación
  Las luces deben encenderse manualmente en el dispositivo de atenuación o conmutación. El sensor apagará automáticamente las luces después de que el espacio quede desocupado.

Preinstalación

1. Antes de configurar el sensor, se deben instalar los dispositivos de atenuación o conmutación correspondientes.
2. Gire y retire el soporte de montaje para insertar la batería en el compartimento de la batería.

Configuración

Para que el sensor funcione correctamente, primero debe configurarse con un dispositivo de atenuación o conmutación correspondiente. A continuación, se detalla el procedimiento para configurar un sensor con un regulador de intensidad o interruptor electrónico Maestro WirelessR (solo MRF2). Si va a configurar un sensor con un dispositivo diferente, visite www.lutron.com/occsensors o consulte la guía de instalación de ese dispositivo.

Configuración de un sensor con un regulador de intensidad o interruptor electrónico Maestro Wireless®

1. Coloque el regulador de intensidad o el interruptor en el modo de configuración manteniendo pulsado el botón de toque durante 6 segundos hasta que todos los LED del dispositivo empiecen a parpadear. Suelte el botón de toque.

2. Añada el sensor al regulador de intensidad o al interruptor manteniendo pulsado el botón "Light" (Luz) en la parte frontal del sensor durante 6 segundos hasta que la lente parpadee brevemente. Las luces de la habitación también parpadearán 3 veces, lo que indica que el sensor se ha añadido correctamente. El regulador de intensidad o el interruptor saldrá automáticamente del modo de configuración.

3. El botón "Light" (Luz) ahora debería encender y apagar las luces de la habitación al pulsarlo. Repita el procedimiento anterior para configurar el sensor con dispositivos adicionales.

Rango de detección del sensor

Colocación y cobertura del sensor

Antes de montar el sensor, tenga en cuenta lo siguiente:

• El sensor está diseñado solo para uso en el techo. NO lo instale en techos de más de 3,7 m (12 pies). (Consulte la sección Rango de detección del sensor)
• El sensor debe instalarse en un lugar donde tenga una buena vista de todas las partes de la habitación. El sensor requiere línea de visión para funcionar correctamente. Si no puede ver el sensor, este no puede verlo a usted.
  El sensor no puede ver a través de objetos de vidrio, como puertas de patio o ducha. (Consulte la sección Rango de detección del sensor)
• NO monte el sensor a menos de 1,8 m (6 pies) de las rejillas de ventilación de climatización o los hornos microondas, a menos de 15 cm (6 pulgadas) de otros dispositivos de RF o a menos de 1,2 m (4 pies) de las bombillas instaladas debajo de la línea del techo. (Consulte la sección Rango de detección del sensor)
• El sensor se puede instalar hasta a 18,3 m (60 pies) de distancia de los dispositivos de atenuación o conmutación asociados si están en línea de visión directa. Si hay paredes u otras barreras entre el sensor y los dispositivos receptores, el sensor debe ubicarse a menos de 9,1 m (30 pies). (Consulte la sección Rango de detección del sensor)
• Siempre que sea posible, evite colocar el sensor en un lugar donde tenga una vista amplia fuera del espacio previsto. Si esto es inevitable, la lente se puede enmascarar para bloquear la vista de las áreas no deseadas (consulte www.lutron.com/occsensors).

Métodos de montaje

1. Montaje en falso techo
   Coloque el sensor en su lugar sobre la baldosa y retire la baldosa o retire una baldosa adyacente para acceder a las patas del cable de montaje en la parte posterior de la baldosa. Gire las patas del cable con fuerza.

   NOTA: Para obtener detalles sobre el montaje temporal en superficies de techo sólidas, visite www.lutron.com/occsensors
2. Montaje en techo sólido

• Perfore dos orificios guía de 4,6 mm (3/16 pulgadas) para los tacos de tornillo proporcionados.

• Presione los tacos en los orificios y golpéelos al ras con un martillo.
• Coloque el lado plano del soporte de montaje contra el techo e instale los dos tornillos proporcionados con un destornillador manual.
• Fije el sensor al soporte de montaje insertándolo y girándolo en el sentido de las agujas del reloj hasta que el sensor encaje en su lugar.

Prueba de la cobertura del sensor

1. Con el sensor montado en el techo, pulse y suelte el botón "Test" (Probar). La lente se iluminará brevemente, lo que indica que se ha entrado en el modo de prueba.

   NOTA: Hay un período de calentamiento de 90 segundos después de instalar la batería antes de que se active el modo de prueba. Si se pulsa el botón durante este tiempo, la lente parpadeará continuamente hasta que se complete el período de calentamiento y, a continuación, se entrará automáticamente en el modo de prueba.
2. Confirme el área de cobertura caminando por el espacio y observando la lente. La lente se iluminará de forma fija cada vez que se detecte movimiento. Si la lente permanece apagada durante el movimiento, el sensor no puede detectar el movimiento en esa ubicación.
3. Pulse y suelte el botón "Test" (Probar) de nuevo para salir del modo de prueba. Si no se pulsa el botón, el modo de prueba se agotará automáticamente 15 minutos después de activarse, o 5 minutos después del último movimiento detectado si la habitación queda desocupada.
4. Si el sensor tiene problemas importantes para detectar el movimiento durante la prueba, debe trasladarse a otra ubicación y volver a probarlo.
   NOTA: Si el sensor está detectando movimiento en áreas que no son deseables, como pasillos o habitaciones adyacentes, consulte www.lutron.com/occsensors
5. Si la detección del sensor es satisfactoria durante esta prueba, realice la prueba de comunicación inalámbrica como se describe en la sección Prueba de la comunicación inalámbrica.

Prueba de la comunicación inalámbrica

Esta prueba debe realizarse para verificar que el sensor se ha configurado correctamente con el dispositivo de atenuación o conmutación correspondiente y que hay una comunicación inalámbrica adecuada desde la ubicación del sensor elegida.

Pulse y suelte el botón "Light" (Luz) varias veces para encender y apagar las luces.

Configuración avanzada (opcional)

El sensor cuenta con varios modos de configuración avanzada. Para la mayoría de las instalaciones, la configuración predeterminada proporcionará el mejor rendimiento y no necesitará utilizar la configuración avanzada.

La versión de ocupación del sensor tiene tres modos de configuración avanzada ajustables: Timeout, Auto-On y Activity. La versión de solo vacantes tiene solo dos modos (Auto-On no disponible). La configuración predeterminada se enumera a continuación.

Configuración predeterminada:

• Timeout: 15 minutos
• Auto-On: Activado (solo versión de ocupación)
• Activity: Baja actividad

Timeout de los modos de configuración avanzada

• Timeout
  El sensor apagará las luces si no se produce movimiento durante el período de timeout. Hay cuatro configuraciones de timeout disponibles: 1*, 5, 15 y 30 minutos.
• Auto-On (solo versión de ocupación)
  La funcionalidad de encendido automático del sensor se puede ajustar para controlar cómo responden las luces a la ocupación inicial. Hay tres configuraciones disponibles: Always, Low light y Disable.
  • Enabled: Las luces siempre se encenderán.
  • Low light: Las luces solo se encenderán automáticamente al entrar si no hay suficiente luz ambiental en la habitación.
  • Disabled: Esta configuración convierte el sensor en modo de vacante. Las luces no se encenderán automáticamente, pero sí se apagarán automáticamente después de la vacante. Las luces deben encenderse manualmente utilizando el dispositivo de atenuación o conmutación asociado.

• Activity

  La sensibilidad del sensor se puede ajustar en función del nivel de actividad esperado dentro de la habitación. Hay tres configuraciones de actividad disponibles: Baja actividad, Actividad media y Alta actividad.
  • Low Activity:

    Esta es la configuración más sensible y detectará movimientos muy leves. Esta es la configuración recomendada, ya que funcionará bien para casi todas las aplicaciones. Es ideal para espacios donde los ocupantes a menudo estarán sentados durante largos períodos de tiempo.
  • Medium Activity**:

    Esta configuración es ligeramente menos sensible que la configuración de baja actividad y se puede utilizar para espacios que experimentan una actividad normal.
  • High Activity**: Esta es la configuración menos sensible y se puede utilizar para espacios que generalmente solo experimentarán grandes movimientos, como el tráfico peatonal.

* Para seleccionar un timeout de 1 minuto, mantenga presionado el botón de timeout durante aproximadamente 10 segundos hasta que los 3 LED comiencen a parpadear rápidamente. Para guardar la configuración de timeout de 1 minuto, mantenga presionado el botón de timeout hasta que los 3 LED se enciendan de forma continua, lo que indica que se ha guardado el timeout de 1 minuto.

** La configuración de baja actividad es la predeterminada y funcionará mejor para la mayoría de las aplicaciones. En raras ocasiones, si el sensor se coloca cerca de fuentes de ruido externas, como rejillas de ventilación de calefacción, rejillas de ventilación de aire acondicionado o bombillas, puede encender las luces sin ocupación o mantener las luces encendidas demasiado tiempo después de la vacante. Si esto ocurre, cambiar la sensibilidad a Actividad media o Actividad alta debería resolver el problema.

Resolución de problemas
