Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Mwongozo wa Radio Powr Savr

Yaliyomo

1 Utangulizi
2 Maelezo ya Bidhaa
3 Vidokezo Muhimu
4 Uendeshaji wa Sensa
5 Maandalizi Kabla ya Usakinishaji
6 Usanidi
7 Kiwango cha Ugunduzi cha Sensa
8 Uwekaji na Ufunikaji wa Sensa
9 Mbinu za Kupachika
10 Kujaribu Ufunikaji wa Sensa
11 Kujaribu Mawasiliano Yasiyotumia Waya
12 Usanidi wa Kina (Hiari)
- 12.1 Muda wa Kumalizika wa Modi za Usanidi wa Kina
13 Utatuzi wa Matatizo
14 Marejeleo
15 Pakua mwongozo
16 Katika Lugha Nyingine

Utangulizi

Sensorer za Kudumu na za Kutokuwepo kwa Watu Zisizotumia Waya na Zinazotumia Betri
Inakidhi Masharti ya Kichwa cha 24 cha California
LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Kudumu / Kutokuwepo)
LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Kutokuwepo Tu)
Bidhaa Zinazoendana/Taarifa za Ziada
Kwa orodha kamili ya bidhaa zinazoendana na taarifa zingine za ziada tembelea www.lutron.com/occsensors

Maelezo ya Bidhaa

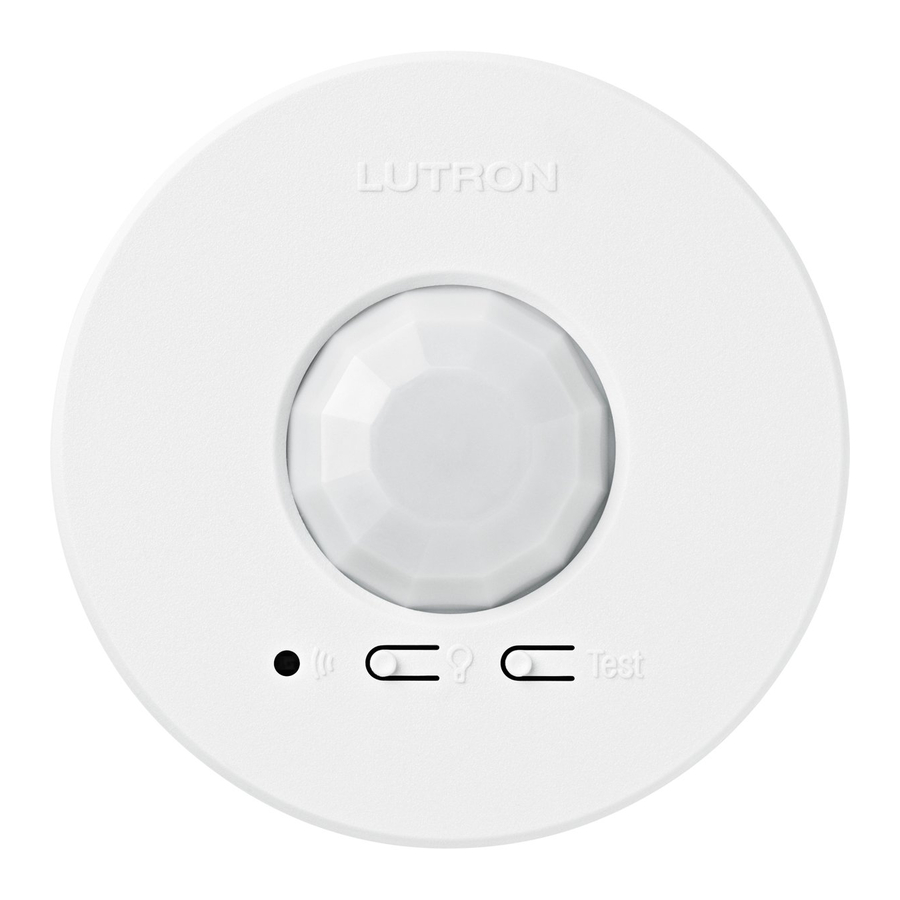

Sensorer za Kudumu na za Kutokuwepo kwa Watu za Lutron zilizowekwa kwenye dari ni vifaa visivyotumia waya, vinavyotumia betri, visivyo na infrared (PIR) ambavyo hudhibiti taa kiotomatiki kupitia mawasiliano ya RF na kifaa cha kufifisha au kubadili.

Vidokezo Muhimu

Sensa hii ni sehemu ya mfumo na haiwezi kutumiwa kudhibiti mzigo bila kifaa kinacholingana cha kufifisha au kubadili. Rejelea laha za maelekezo za kifaa/vifaa pokezi kwa maelezo ya usakinishaji.
Tumia betri za lithiamu zenye ubora wa juu pekee, ukubwa CR123, 3 V- (ANSI-5018LC, IEC-CR17345). USITUMIE betri zinazoweza kuchajiwa. Kutumia betri zilizokadiriwa isivyofaa kunaweza kuharibu Sensa.

TAARIFA: USITENGANISHE, KUBAINISHA, KUTOBOKA, AU KUCHOMA betri. USITUPE betri kwenye taka za kawaida za nyumbani. Tafadhali zirudishe, peleka kwenye kituo sahihi cha kutupa betri, au wasiliana na mtoa huduma wako wa taka kuhusu vikwazo vya eneo lako kuhusu utupaji au urejelezaji wa betri.

Hatari ya mtego.
Ili kuepuka hatari ya mtego, jeraha kubwa, au kifo, vidhibiti hivi havipaswi kutumiwa kudhibiti vifaa ambavyo havionekani kutoka kila eneo la udhibiti au ambavyo vinaweza kusababisha hali hatari kama vile mtego ikiwa vinaendeshwa kwa bahati mbaya. Mifano ya vifaa kama hivyo ambavyo havipaswi kuendeshwa na vidhibiti hivi ni pamoja na (lakini hazizuiliwi na) milango ya motori, milango ya karakana, milango ya viwandani, oveni za microwave, pedi za kupasha joto, nk. Ni jukumu la kisakinishi kuhakikisha kuwa kifaa kinachodhibitiwa kinaonekana kutoka kila eneo la udhibiti na kwamba ni vifaa vinavyofaa pekee vimeunganishwa na vidhibiti hivi. Kukosa kufanya hivyo kunaweza kusababisha jeraha kubwa au kifo.

Uendeshaji wa Sensa

Toleo la Kudumu kwa Watu
Sensa itawasha taa kiotomatiki wakati nafasi imechukuliwa na kuzima taa kiotomatiki baada ya nafasi kuachwa.
Toleo la Kutokuwepo kwa Watu Pekee
Taa lazima ziwashwe kwa mikono kwenye kifaa cha kufifisha au kubadili. Sensa itazima taa kiotomatiki baada ya nafasi kuachwa.

Maandalizi Kabla ya Usakinishaji

Kabla ya kusanidi Sensa, kifaa/vifaa vinavyolingana vya kufifisha au kubadili lazima visakinishwe.
Zungusha na uondoe mabano ya kupachika ili kuingiza betri kwenye tundu la betri.

Usanidi

Ili Sensa ifanye kazi ipasavyo, lazima iwe imesanidiwa kwanza na kifaa kinacholingana cha kufifisha au kubadili. Utaratibu wa kusanidi Sensa na Dimmer au Swichi ya Kielektroniki ya Maestro WirelessR (MRF2 pekee) umeelezwa hapa chini. Ikiwa unasanidi Sensa na kifaa tofauti, tembelea www.lutron.com/occsensors au wasiliana na mwongozo wa usakinishaji wa kifaa hicho.

Kusanidi Sensa na Dimmer au Swichi ya Kielektroniki ya Maestro Wireless®

Weka Dimmer au Swichi katika hali ya usanidi kwa kubonyeza na kushikilia kitufe cha kugonga kwa sekunde 6 hadi LED zote kwenye kifaa zianze kuwaka. Achilia kitufe cha kugonga.
Ongeza Sensa kwenye Dimmer au Swichi kwa kubonyeza na kushikilia kitufe cha "Mwanga" kwenye sehemu ya mbele ya Sensa kwa sekunde 6 hadi lenzi iwake kwa muda mfupi. Taa kwenye chumba pia zitawaka mara 3, ikionyesha kuwa Sensa imeongezwa kwa mafanikio. Dimmer au Swichi itatoka kwenye hali ya usanidi kiotomatiki.
Kitufe cha "Mwanga" sasa kinapaswa kuwasha na kuzima taa kwenye chumba kinapobonyezwa. Rudia utaratibu ulio hapo juu ili kusanidi Sensa na vifaa vya ziada.

Kiwango cha Ugunduzi cha Sensa

Uwekaji na Ufunikaji wa Sensa

Kabla ya kupachika Sensa, tafadhali zingatia yafuatayo:

Sensa imeundwa kwa matumizi ya dari pekee. USISAINISHE kwenye dari zilizo juu kuliko futi 12 (3.7 m). (Angalia sehemu ya Kiwango cha Ugunduzi cha Sensa)
Sensa inapaswa kusakinishwa mahali ambapo ina mwonekano mzuri wa sehemu zote za chumba. Sensa inahitaji mstari wa kuona ili ifanye kazi ipasavyo. Ikiwa huwezi kuona Sensa, haiwezi kukuona.
Sensa haiwezi kuona kupitia vitu vya kioo kama vile patio au milango ya kuoga. (Angalia sehemu ya Kiwango cha Ugunduzi cha Sensa)
USISAINISHE Sensa ndani ya futi 6 (1.8 m) kutoka kwa matundu ya HVAC au oveni za microwave, ndani ya inchi 6 (15 cm) kutoka kwa vifaa vingine vya RF, au ndani ya futi 4 (1.2 m) kutoka kwa balbu za taa zilizosakinishwa chini ya mstari wa dari. (Angalia sehemu ya Kiwango cha Ugunduzi cha Sensa)
Sensa inaweza kusakinishwa hadi futi 60 (18.3 m) kutoka kwa kifaa/vifaa vinavyohusika vya kufifisha au kubadili ikiwa viko katika mstari wa moja kwa moja wa kuona. Ikiwa kuna kuta au vizuizi vingine kati ya Sensa na kifaa/vifaa pokezi, Sensa inapaswa kuwa ndani ya futi 30 (9.1 m). (Angalia sehemu ya Kiwango cha Ugunduzi cha Sensa)
Wakati wowote inapowezekana, epuka kuweka Sensa mahali ambapo ina mwonekano mpana nje ya nafasi iliyokusudiwa. Ikiwa hii haiwezekani, lenzi inaweza kufunikwa ili kuzuia mwonekano wa maeneo yasiyotakikana (angalia www.lutron.com/occsensors).

Mbinu za Kupachika

Upachikaji wa Dari Inayoning'inia
Weka Sensa mahali pake kwenye kigae na ama ushushe kigae chini au uondoe kigae kilicho karibu ili kupata ufikiaji wa miguu ya waya wa kupachika nyuma ya kigae. Zungusha miguu ya waya pamoja kwa nguvu.

KUMBUKA: Kwa maelezo kuhusu upachikaji wa muda kwenye nyuso za dari ngumu, tembelea www.lutron.com/occsensors
Upachikaji wa Dari Ngumu

Chimbi mashimo mawili ya majaribio ya inchi 3/16 (4.6 mm) kwa nanga za skrubu zilizotolewa.
Bonyeza nanga kwenye mashimo na uguse kwa nyundo.
Weka upande bapa wa mabano ya kupachika dhidi ya dari na usakinishe skrubu mbili zilizotolewa kwa kutumia bisibisi ya mkono.
Ambatanisha Sensa kwenye mabano ya kupachika kwa kuingiza na kuzungusha katika mwelekeo wa saa hadi Sensa ifunge mahali pake.

Kujaribu Ufunikaji wa Sensa

Sensa ikiwa imepachikwa kwenye dari, bonyeza na uachilie kitufe cha "Jaribu". Lenzi itang'aa kwa muda mfupi, ikionyesha kuwa hali ya majaribio imeingizwa.

KUMBUKA: Kuna kipindi cha kupasha joto cha sekunde 90 baada ya betri kusakinishwa kabla ya hali ya majaribio kuamilishwa. Ikiwa kitufe kimebonyezwa wakati huu, lenzi itawaka mfululizo hadi kipindi cha kupasha joto kikamilike, na kisha hali ya majaribio itaingizwa kiotomatiki.
Thibitisha eneo la ufunikaji kwa kutembea kupitia nafasi na kuangalia lenzi. Lenzi itang'aa kila wakati mwendo unapotambuliwa. Ikiwa lenzi inabaki imezimwa wakati wa mwendo, Sensa haiwezi kutambua mwendo katika eneo hilo.
Bonyeza na uachilie kitufe cha "Jaribu" tena ili kutoka kwenye hali ya majaribio. Ikiwa kitufe hakijabonyezwa, hali ya majaribio itaisha kiotomatiki dakika 15 baada ya kuwezeshwa, au dakika 5 baada ya mwendo wa mwisho kutambuliwa ikiwa chumba kimeachwa.
Ikiwa Sensa ina shida kubwa kutambua mwendo wakati wa jaribio, inapaswa kuhamishwa kwenda eneo lingine na kujaribiwa tena.
KUMBUKA: Ikiwa Sensa inatambua mwendo katika maeneo ambayo hayafai, kama vile korido au vyumba vilivyo karibu, rejelea www.lutron.com/occsensors
Ikiwa utambuzi wa Sensa unaridhisha wakati wa jaribio hili, fanya jaribio la mawasiliano lisilotumia waya kama ilivyoelezwa katika sehemu ya Kujaribu Mawasiliano Yasiyotumia Waya.

Kujaribu Mawasiliano Yasiyotumia Waya

Jaribio hili linapaswa kufanywa ili kuthibitisha kuwa Sensa imesanidiwa kwa usahihi na kifaa kinacholingana cha kufifisha au kubadili na kwamba kuna mawasiliano sahihi yasiyotumia waya kutoka eneo lililochaguliwa la Sensa.

Bonyeza na uachilie kitufe cha "Mwanga" mara nyingi ili kubadilisha taa kuwasha na kuzima.

Usanidi wa Kina (Hiari)

Sensor hii ina modi kadhaa za usanidi wa kina. Kwa usakinishaji mwingi, mipangilio chaguomsingi itatoa utendaji bora zaidi na hauitaji kutumia usanidi wa kina.

Toleo la Sensor la Kukaliwa lina modi tatu zinazoweza kurekebishwa za usanidi wa kina: Muda wa Kumalizika, Washa Kiotomatiki, na Shughuli. Toleo la Kukaliwa-Peke lina modi mbili pekee (Washa Kiotomatiki haipatikani). Mipangilio chaguomsingi imeorodheshwa hapa chini.

Mipangilio Chaguomsingi:

Muda wa Kumalizika: Dakika 15
Washa Kiotomatiki: Imewashwa (Toleo la Kukaliwa pekee)
Shughuli: Shughuli ya Chini

Muda wa Kumalizika wa Modi za Usanidi wa Kina

Muda wa Kumalizika
Sensor itazima taa ikiwa hakuna mwendo utakaotokea kwa muda wa kipindi cha muda wa kumalizika. Kuna mipangilio minne ya muda wa kumalizika inayopatikana: 1*, 5, 15, na dakika 30.
Washa Kiotomatiki (Toleo la Kukaliwa pekee)
Utendaji wa kuwasha kiotomatiki wa Sensor unaweza kurekebishwa ili kudhibiti jinsi taa zinavyoitikia wakati wa kukaliwa kwa mara ya kwanza. Kuna mipangilio mitatu inayopatikana: Daima, Mwanga Chini, na Zima.
- Imewashwa: Taa zitawashwa kila wakati.
- Mwanga Chini: Taa zitawashwa kiotomatiki wakati wa kuingia ikiwa hakuna mwanga wa kutosha tayari kwenye chumba.
- Imezimwa: Mpangilio huu hubadilisha Sensor kuwa modi ya kukaliwa. Taa hazitawashwa kiotomatiki lakini bado zitazima kiotomatiki baada ya kukaliwa. Taa lazima ziwashwe mwenyewe kwa kutumia kifaa kinachohusiana cha kufifisha au kubadili.

Shughuli

Usikivu wa Sensor unaweza kurekebishwa kulingana na kiwango kinachotarajiwa cha shughuli ndani ya chumba. Kuna mipangilio mitatu ya shughuli inayopatikana: Shughuli ya Chini, Shughuli ya Wastani, na Shughuli ya Juu.
- Shughuli ya Chini:

  Huu ndio mpangilio nyeti zaidi na utagundua miondoko midogo sana. Huu ndio mpangilio unaopendekezwa, kwani utafanya kazi vizuri kwa karibu matumizi yote. Ni bora kwa nafasi ambazo watu wataketi mara nyingi kwa muda mrefu.
- Shughuli ya Wastani**:

  Mpangilio huu hauna hisia kidogo kuliko mpangilio wa Shughuli ya Chini na unaweza kutumika kwa nafasi zinazopata shughuli za kawaida.
- Shughuli ya Juu**: Huu ndio mpangilio usio na hisia kidogo na unaweza kutumika kwa nafasi ambazo kwa ujumla zitapata tu miondoko mikubwa, kama vile msongamano wa watu.

* Ili kuchagua muda wa kumalizika wa dakika 1, bonyeza na ushikilie kitufe cha muda wa kumalizika kwa takriban sekunde 10 hadi LED zote 3 zianze kuwaka haraka. Ili kuhifadhi mpangilio wa muda wa kumalizika wa dakika 1, bonyeza na ushikilie kitufe cha muda wa kumalizika hadi LED zote 3 ziwake mfululizo, kuonyesha kuwa muda wa kumalizika wa dakika 1 umehifadhiwa.

** Mpangilio wa Shughuli ya Chini ndio chaguomsingi na utafanya kazi vizuri kwa matumizi mengi. Mara chache, ikiwa Sensor imewekwa karibu na vyanzo vya kelele za nje kama vile matundu ya kupasha joto, matundu ya viyoyozi, au balbu za taa, inaweza kuwasha taa bila kukaliwa au kuweka taa zimewashwa kwa muda mrefu sana baada ya kukaliwa. Hili likitokea, kubadilisha usikivu kuwa Shughuli ya Wastani au Shughuli ya Juu kunapaswa kutatua tatizo.

Utatuzi wa Matatizo

Dalili	Visababishi Vinavyowezekana	Suluhisho
Taa haziwaki wakati nafasi imechukuliwa.	Sensor haijaongezwa kwa usahihi kwenye kifaa cha kufifisha/kubadili.	Rejelea sehemu ya Usanidi.
	Mipangilio ya sensor ya Washa-Otomatiki imewekwa kuwa "Mwanga hafifu" au "Imezimwa".	Rejelea sehemu ya Usanidi wa Kina.
	Taa zilizimwa hivi majuzi kwa mikono na muda bado haujaisha.	Kwa maelezo zaidi, rejelea *Maswali Yanayoulizwa Mara kwa Mara* katika www.lutron.com/occsensors
	Sensor haioni chumba kizima.	Rejelea sehemu ya Upeo wa Ugunduzi wa Sensor.
	Sensor iko nje ya upeo wa wireless wa kifaa cha kufifisha/kubadili.	Rejelea sehemu yaUwekaji na Ufunikaji wa Sensor au Kujaribu Mawasiliano ya Wireless.
	Betri imewekwa vibaya.	Rejelea sehemu ya Kabla ya Usakinishaji.
	Kifaa cha kufifisha/kubadili kimewekwa nyaya vibaya.	Rejelea karatasi ya maagizo ya kifaa kinachopokea au piga simu Kituo cha Msaada wa Kiufundi cha Lutron kwa 800.523.9466.
	Balbu za taa zimeungua.
	Kikatiza umeme kimezimwa au kimejikwaa.
Taa zinazima wakati nafasi imechukuliwa.	Muda wa kusubiri wa sensor ni mfupi sana kwa programu hii.	Rejelea sehemu ya Usanidi wa Kina.
	Sensor haioni chumba kizima.	Rejelea sehemu ya Upeo wa Ugunduzi wa Sensor.
	Kinyago cha lenzi kimewekwa vibaya.	Rejelea www.lutron.com/occsensors
	Mpangilio wa shughuli wa sensor ni mdogo sana.	Rejelea sehemu ya Usanidi wa Kina.
Taa zinakaa zimewashwa baada ya nafasi kuachwa.	Muda wa kusubiri wa sensor bado haujaisha.	Rejelea sehemu ya Usanidi wa Kina.
	Chanzo cha kelele cha nje kama vile tundu la HVAC kinaingilia.	Jaribu kuhamisha Sensor hadi eneo jipya au kupunguza usikivu. Rejelea sehemu ya Uwekaji na Ufunikaji wa Sensor au Usanidi wa Kina.
	Betri imewekwa vibaya.	Rejelea sehemu ya Kabla ya Usakinishaji.
Taa zinawashwa unapotembea karibu na chumba.	Ufunikaji wa sensor unaenea zaidi ya mzingo wa chumba.	Rejelea sehemu ya Uwekaji na Ufunikaji wa Sensor.
Tabia ya taa hailingani na mipangilio ya Sensor.	Mpangilio uliokusudiwa haukuhifadhiwa.	Rejelea sehemu ya Usanidi wa Kina.
Tabia ya taa hailingani na mipangilio ya Sensor.	Sensors nyingi zimeongezwa kwenye kifaa cha kufifisha/kubadili na mipangilio yao hailingani.	Rejelea sehemu ya Usanidi wa Kina.
Lenzi ya sensor haiangazi kujibu mwendo wakati wa majaribio ya ufunikaji wa Sensor.	Sensor haiwezi kuona mwendo kwa sababu ya kizuizi.	Hamisha Sensor hadi eneo lingine. Rejelea sehemu ya Upeo wa Ugunduzi wa Sensor.
	Chumba ni kikubwa sana au kimeumbwa isivyo kawaida.	Sensors nyingi zinaweza kuhitajika kwa ufunikaji kamili wa chumba. Kwa maelezo zaidi, rejelea *Maswali Yanayoulizwa Mara kwa Mara* katika www.lutron.com/occsensors
	Betri imewekwa vibaya.	Rejelea sehemu ya Kabla ya Usakinishaji.
Lenzi haiachi kuangaza wakati wa majaribio ya ufunikaji wa Sensor hata wakati hakuna mwendo.	Chanzo cha kelele cha nje kama vile tundu la HVAC kinaingilia.	Jaribu kuhamisha Sensor hadi eneo jipya au kupunguza usikivu. Rejelea sehemu ya Uwekaji na Ufunikaji wa Sensor au Usanidi wa Kina.
Taa hazijibu kwa usahihi wakati wa majaribio ya mawasiliano ya wireless.	Sensor haijaongezwa kwa usahihi kwenye kifaa cha kufifisha/kubadili.	Rejelea sehemu ya Usanidi.
	Sensor iko nje ya upeo wa wireless wa kifaa cha kufifisha/kubadili.	Sogeza Sensor karibu na kifaa cha kufifisha/kubadili na ujaribu tena jaribio. Rejelea sehemu ya Kujaribu Mawasiliano ya Wireless.
	Betri imewekwa vibaya.	Rejelea sehemu ya Kabla ya Usakinishaji.
	Kifaa cha kufifisha/kubadili kimewekwa nyaya vibaya.	Rejelea karatasi ya maagizo ya kifaa kinachopokea au piga simu Kituo cha Msaada wa Kiufundi cha Lutron kwa 800.523.9466.
	Balbu za taa zimeungua.
	Kikatiza umeme kimezimwa au kimejikwaa.
Lenzi ya sensor inamulika na taa haziwaki wakati nafasi imechukuliwa.	Betri iko chini.	Badilisha betri. Kwa maelezo zaidi, rejelea *Maswali Yanayoulizwa Mara kwa Mara* katika www.lutron.com/occsensors
	Sensor iko katika hali ya majaribio.	Ondoa sensor kutoka kwa hali ya majaribio. Rejelea sehemu ya Kujaribu Ufunikaji wa Sensor.
