Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Radio Powr Savr qo'llanmasi

Kirish

• Simsiz akkumulyatorli ishg'ol va bo'sh joy sensorlari
  California Title 24 talablariga javob beradi
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Ishg'ol / Bo'sh joy)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Faqat bo'sh joy)
• Mos keluvchi mahsulotlar/qo'shimcha ma'lumot
  Mos keluvchi mahsulotlar va boshqa qo'shimcha ma'lumotlarning to'liq ro'yxati uchun www.lutron.com/occsensors saytiga tashrif buyuring

Mahsulot tavsifi

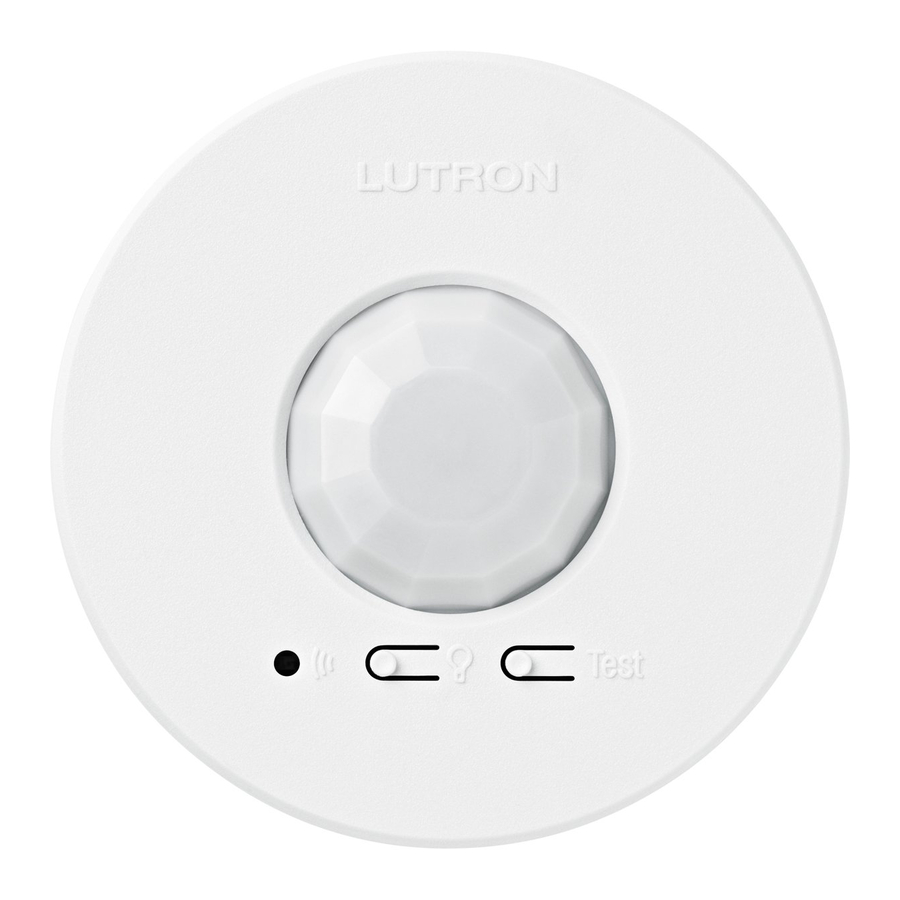

Lutronning shiftga o'rnatilgan ishg'ol va bo'sh joy sensorlari - bu xiralashtiruvchi yoki o'chiruvchi qurilma bilan RF aloqasi orqali chiroqlarni avtomatik ravishda boshqaradigan simsiz, akkumulyatorli, passiv infraqizil (PIR) qurilmalar.

Muhim eslatmalar

1. Ushbu Sensor tizimning bir qismidir va mos keladigan xiralashtiruvchi yoki o'chiruvchi qurilmasiz yukni boshqarish uchun ishlatilishi mumkin emas. O'rnatish haqida ma'lumot olish uchun qabul qiluvchi qurilmaning ko'rsatmalariga qarang.
2. Faqat yuqori sifatli lityum batareyalardan foydalaning, o'lchami CR123, 3 V- (ANSI-5018LC, IEC-CR17345). Qayta zaryadlanuvchi batareyalardan foydalanmang. Noto'g'ri baholangan batareyalardan foydalanish Sensorga zarar etkazishi mumkin.

   DIQQAT: Batareyalarni qismlarga ajratmang, ezmang, teshik qilmang yoki yoqmang. Batareyalarni oddiy maishiy chiqindilar bilan birga tashlamang. Iltimos, batareyalarni qayta ishlang, batareyalarni utilizatsiya qilish uchun tegishli joyga olib boring yoki batareyalarni utilizatsiya qilish yoki qayta ishlash bo'yicha mahalliy cheklovlar haqida mahalliy chiqindilarni utilizatsiya qilish provayderiga murojaat qiling.

Qamalish xavfi.
Qamalish, jiddiy shikastlanish yoki o'lim xavfini oldini olish uchun ushbu boshqaruv elementlari har bir boshqaruv joyidan ko'rinmaydigan yoki tasodifan ishlatilsa, qamalish kabi xavfli vaziyatlarni yaratishi mumkin bo'lgan uskunalarni boshqarish uchun ishlatilmasligi kerak. Ushbu boshqaruv elementlari tomonidan ishlatilmasligi kerak bo'lgan bunday uskunalar misollariga (lekin ular bilan cheklanmagan holda) motorli darvozalar, garaj eshiklari, sanoat eshiklari, mikroto'lqinli pechlar, isitish yostiqchalari va boshqalar kiradi. Uskunaning har bir boshqaruv joyidan ko'rinib turishini va faqat mos keladigan uskunalar ushbu boshqaruv elementlariga ulanganligini ta'minlash o'rnatuvchining zimmasidadir. Buni qilmaslik jiddiy shikastlanish yoki o'limga olib kelishi mumkin.

Sensorning ishlashi

• Ishg'ol versiyasi
  Sensor joy band bo'lganda chiroqlarni avtomatik ravishda yoqadi va joy bo'shatilgandan so'ng chiroqlarni avtomatik ravishda o'chiradi.
• Faqat bo'sh joy versiyasi
  Chiroqlar xiralashtiruvchi yoki o'chiruvchi qurilmada qo'lda yoqilishi kerak. Sensor joy bo'shatilgandan so'ng chiroqlarni avtomatik ravishda o'chiradi.

O'rnatishdan oldin

1. Sensorni sozlashdan oldin, mos keladigan xiralashtiruvchi yoki o'chiruvchi qurilma(lar) o'rnatilishi kerak.
2. Batareyani batareya bo'shlig'iga kiritish uchun o'rnatish braketini burab olib tashlang.

Sozlash

Sensorning to'g'ri ishlashi uchun uni avval mos keladigan xiralashtiruvchi yoki o'chiruvchi qurilma bilan sozlash kerak. Sensorni Maestro WirelessR (faqat MRF2) Dimmer yoki Electronic Switch bilan sozlash tartibi quyida batafsil bayon etilgan. Agar siz Sensorni boshqa qurilma bilan sozlashingiz kerak bo'lsa, www.lutron.com/occsensors saytiga tashrif buyuring yoki ushbu qurilmaning o'rnatish qo'llanmasiga murojaat qiling.

Sensorni Maestro Wireless® Dimmer yoki Electronic Switch bilan sozlash

1. Qurilmadagi barcha LEDlar miltillay boshlaguncha, Dimmer yoki Switch-ni sozlash rejimiga o'tkazing, buning uchun tap tugmasini 6 soniya bosib turing. Tap tugmasini qo'yib yuboring.

2. Sensorning old tomonidagi "Light" (Yorug'lik) tugmasini linza qisqa vaqt ichida miltillaguncha 6 soniya bosib turish orqali Dimmer yoki Switch-ga Sensor qo'shing. Xonadagi chiroqlar ham 3 marta miltillaydi, bu Sensor muvaffaqiyatli qo'shilganligini bildiradi. Dimmer yoki Switch avtomatik ravishda sozlash rejimidan chiqadi.

3. Endi "Light" (Yorug'lik) tugmasi bosilganda xonadagi chiroqlarni yoqishi va o'chirishi kerak. Sensorni qo'shimcha qurilmalar bilan sozlash uchun yuqoridagi tartibni takrorlang.

Sensorning aniqlash diapazoni

Sensorning joylashuvi va qamrovi

Sensorni o'rnatishdan oldin, quyidagilarga e'tibor bering:

• Sensor faqat shiftga o'rnatish uchun mo'ljallangan. O'RNATMANG 12 ft (3,7 m) dan balandroq shiftlarga. (Sensorning aniqlash diapazoni bo'limiga qarang)
• Sensor xonaning barcha qismlarini yaxshi ko'rish imkoniyatiga ega bo'lgan joyga o'rnatilishi kerak. Sensor to'g'ri ishlashi uchun ko'rish chizig'ini talab qiladi. Agar siz Sensorni ko'ra olmasangiz, u sizni ko'ra olmaydi.
  Sensor patio yoki dush eshiklari kabi shisha buyumlar orqali ko'ra olmaydi. (Sensorning aniqlash diapazoni bo'limiga qarang)
• O'RNATMANG Sensorni HVAC teshiklari yoki mikroto'lqinli pechlardan 6 ft (1,8 m) ichida, boshqa RF qurilmalaridan 6 dyuym (15 sm) ichida yoki shift chizig'i ostiga o'rnatilgan lampochkalardan 4 ft (1,2 m) ichida. (Sensorning aniqlash diapazoni bo'limiga qarang)
• Sensor tegishli xiralashtiruvchi yoki o'chiruvchi qurilma(lar)dan to'g'ridan-to'g'ri ko'rish chizig'ida bo'lsa, 60 ft (18,3 m) gacha uzoqlikda o'rnatilishi mumkin. Agar Sensor va qabul qiluvchi qurilma(lar) o'rtasida devorlar yoki boshqa to'siqlar bo'lsa, Sensor 30 ft (9,1 m) ichida joylashishi kerak. (Sensorning aniqlash diapazoni bo'limiga qarang)
• Iloji boricha, Sensorni mo'ljallangan joydan tashqarida keng ko'rinishga ega bo'lgan joyga joylashtirishdan saqlaning. Agar bu muqarrar bo'lsa, linzani keraksiz joylarni ko'rishni blokirovka qilish uchun maskalash mumkin (qarang www.lutron.com/occsensors).

O'rnatish usullari

1. Tushiriladigan shiftga o'rnatish
   Sensorni plitkaga joylashtiring va yoki plitani olib tashlang, yoki plitkaning orqa tomonidagi o'rnatish simining oyoqlariga kirish uchun qo'shni plitani olib tashlang. Sim oyoqlarini birga mahkam burang.

   ESLATMA: Qattiq shift yuzalariga vaqtinchalik o'rnatish haqida batafsil ma'lumot olish uchun www.lutron.com/occsensors saytiga tashrif buyuring
2. Qattiq shiftga o'rnatish

• Berilgan vintli ankerlar uchun ikkita 3/16 dyuym (4,6 mm) yo'naltiruvchi teshikni burg'ulang.

• Ankerlarni teshiklarga bosing va bolg'a bilan yuvib tashlang.
• O'rnatish braketining tekis tomonini shiftga qarshi joylashtiring va berilgan ikkita vintni qo'l tornavida yordamida o'rnating.
• Sensorni o'rnatish braketiga joyiga qulflanguncha soat yo'nalishi bo'yicha burab joylashtiring.

Sensor qamrovini tekshirish

1. Sensor shiftga o'rnatilgandan so'ng, "Test" (Sinov) tugmasini bosing va qo'yib yuboring. Linza qisqa vaqt ichida yonadi, bu sinov rejimi kiritilganligini bildiradi.

   ESLATMA: Batareya o'rnatilgandan so'ng, sinov rejimi faollashtirilgunga qadar 90 soniya isitish davri mavjud. Agar tugma shu vaqt ichida bosilsa, linza isitish davri tugagunga qadar doimiy ravishda miltillaydi va keyin sinov rejimi avtomatik ravishda kiritiladi.
2. Joy bo'ylab yurib, linzani kuzatib borish orqali qamrov maydonini tasdiqlang. Linza harakat aniqlanganda qattiq yonadi. Agar linza harakat paytida o'chirilgan bo'lib qolsa, Sensor ushbu joyda harakatni aniqlay olmaydi.
3. Sinov rejimidan chiqish uchun "Test" (Sinov) tugmasini yana bosing va qo'yib yuboring. Agar tugma bosilmasa, sinov rejimi faollashtirilgandan keyin 15 daqiqa o'tgach yoki xona bo'shatilsa, oxirgi aniqlangan harakatdan keyin 5 daqiqa o'tgach avtomatik ravishda o'chadi.
4. Agar Sensorda sinov paytida harakatni aniqlashda sezilarli muammo bo'lsa, uni boshqa joyga ko'chirish va qayta sinovdan o'tkazish kerak.
   ESLATMA: Agar Sensor yo'laklar yoki qo'shni xonalar kabi istalmagan joylarda harakatni aniqlayotgan bo'lsa, www.lutron.com/occsensors saytiga murojaat qiling
5. Agar ushbu sinov paytida Sensorning aniqlashi qoniqarli bo'lsa, Simsiz aloqani tekshirish bo'limida tavsiflanganidek, simsiz aloqa testini o'tkazing.

Simsiz aloqani tekshirish

Ushbu test Sensorning mos keladigan xiralashtiruvchi yoki o'chiruvchi qurilma bilan to'g'ri sozlangani va tanlangan Sensor joyidan to'g'ri simsiz aloqa mavjudligini tekshirish uchun o'tkazilishi kerak.

Chiroqlarni yoqish va o'chirish uchun "Light" (Yorug'lik) tugmasini bir necha marta bosing va qo'yib yuboring.

Kengaytirilgan sozlash (ixtiyoriy)

Sensor bir nechta kengaytirilgan sozlash rejimlari bilan jihozlangan. O'rnatishlarning aksariyati uchun standart sozlamalar eng yaxshi ishlashni ta'minlaydi va sizga kengaytirilgan sozlashdan foydalanishga hojat yo'q.

Sensorning Bandlik versiyasida uchta sozlanishi mumkin bo'lgan kengaytirilgan sozlash rejimi mavjud: Taym-aut, Avtomatik yoqish va Faollik. Faqat Bo'sh versiyada faqat ikkita rejim mavjud (Avtomatik yoqish mavjud emas). Standart sozlamalar quyida keltirilgan.

Standart sozlamalar:

• Taym-aut: 15 daqiqa
• Avtomatik yoqish: Yoqilgan (faqat Bandlik versiyasi)
• Faollik: Past faollik

Kengaytirilgan sozlash rejimlari Taym-aut

• Taym-aut
  Agar taym-aut davomida hech qanday harakat bo'lmasa, Sensor chiroqlarni o'chiradi. To'rtta taym-aut sozlamalari mavjud: 1*, 5, 15 va 30 daqiqa.
• Avtomatik yoqish (faqat Bandlik versiyasi)
  Sensorning avtomatik yoqish funksiyasi dastlabki bandlikda chiroqlar qanday javob berishini nazorat qilish uchun sozlanishi mumkin. Uchta sozlama mavjud: Har doim, Kam yorug'lik va O'chirish.
  • Yoqilgan: Chiroqlar har doim yonadi.
  • Kam yorug'lik: Chiroqlar faqat xonada allaqachon etarli darajada atrofdagi yorug'lik bo'lmasa, kirishda avtomatik ravishda yonadi.
  • O'chirilgan: Bu sozlama Sensorni bo'sh rejimga o'tkazadi. Chiroqlar avtomatik ravishda yonmaydi, lekin bo'sh qolgandan keyin ham avtomatik ravishda o'chadi. Chiroqlar tegishli xiralashtirish yoki o'chirish moslamasidan foydalanib, qo'lda yoqilishi kerak.

• Faollik

  Sensorning sezgirligi xonadagi kutilayotgan faollik darajasiga qarab sozlanishi mumkin. Uchta faollik sozlamalari mavjud: Past faollik, O'rtacha faollik va Yuqori faollik.
  • Past faollik:

    Bu eng sezgir sozlama va juda kichik harakatlarni aniqlaydi. Bu tavsiya etilgan sozlama, chunki u deyarli barcha ilovalar uchun yaxshi ishlaydi. Bu aholi ko'pincha uzoq vaqt o'tiradigan joylar uchun ideal.
  • O'rtacha faollik**:

    Bu sozlama Past faollik sozlamasidan biroz kamroq sezgir va normal faollikni boshdan kechiradigan joylar uchun ishlatilishi mumkin.
  • Yuqori faollik**: Bu eng kam sezgir sozlama va odatda faqat oyoq harakati kabi katta harakatlarni boshdan kechiradigan joylar uchun ishlatilishi mumkin.

* 1 daqiqalik taym-autni tanlash uchun taym-aut tugmasini taxminan 10 soniya davomida barcha 3 ta LED tez miltillaguncha bosib turing. 1 daqiqalik taym-aut sozlamasini saqlash uchun taym-aut tugmasini barcha 3 ta LED qattiq yonmaguncha bosib turing, bu 1 daqiqalik taym-aut saqlanganligini bildiradi.

** Past faollik sozlamasi standart bo'lib, ko'pchilik ilovalar uchun eng yaxshi ishlashni ta'minlaydi. Kamdan kam hollarda, agar Sensor isitish teshiklari, konditsioner teshiklari yoki lampochkalar kabi tashqi shovqin manbalari yaqiniga joylashtirilsa, u chiroqlarni bandliksiz yoqishi yoki bo'sh qolgandan keyin chiroqlarni juda uzoq vaqt yonib turishi mumkin. Agar bu sodir bo'lsa, sezgirlikni O'rtacha faollik yoki Yuqori faollikka o'zgartirish muammoni hal qilishi kerak.

Muammolarni bartaraf etish

Manbalar

• Occupancy, Vacancy & Motion Sensors | Lutron

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
