Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Manual do Radio Powr Savr

Introdução

• Sensores de ocupação e de vagas sem fios alimentados por bateria
  Conforme o Título 24 da Califórnia
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Ocupação/Vaga)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Apenas vaga)
• Produtos compatíveis/Informações adicionais
  Para uma lista completa de produtos compatíveis e outras informações adicionais, visite www.lutron.com/occsensors

Descrição do produto

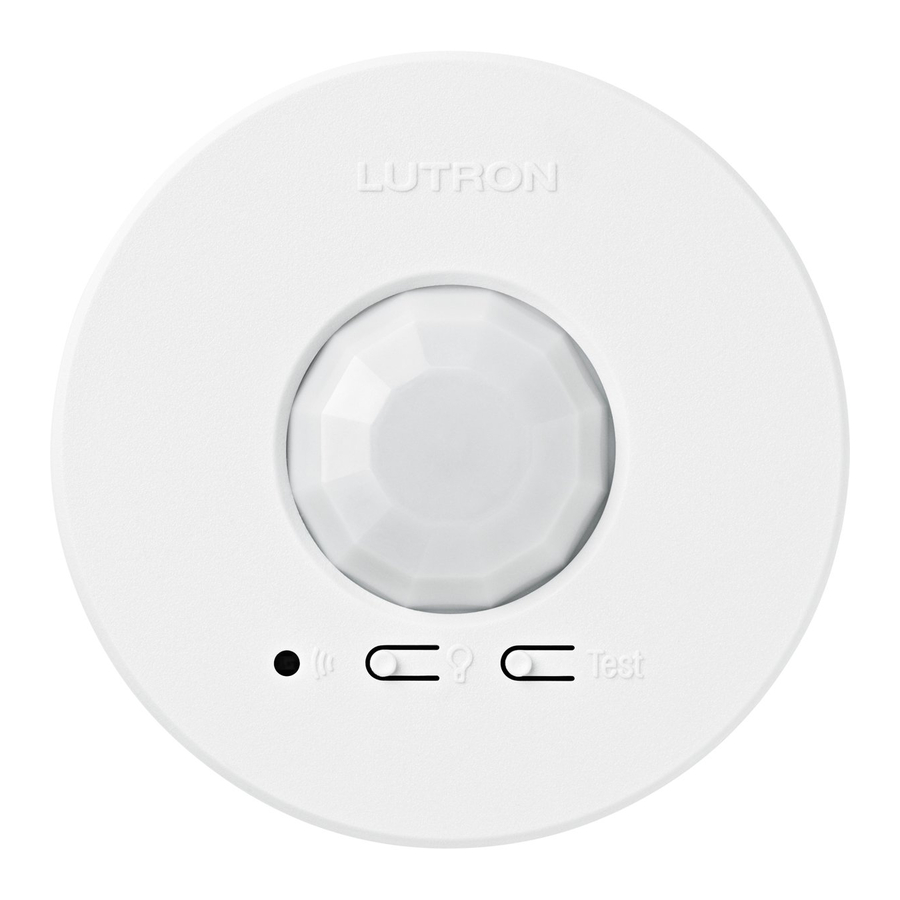

Os sensores de ocupação e vaga montados no teto da Lutron são dispositivos de infravermelho passivo (PIR) sem fios, alimentados por bateria, que controlam automaticamente as luzes através da comunicação RF com um dispositivo de regulação da intensidade da luz ou de comutação.

Notas importantes

1. Este sensor faz parte de um sistema e não pode ser utilizado para controlar uma carga sem um dispositivo de regulação da intensidade da luz ou de comutação compatível. Consulte as folhas de instruções dos dispositivos recetores para obter informações sobre a instalação.
2. Utilize apenas pilhas de lítio de alta qualidade, tamanho CR123, 3 V- (ANSI-5018LC, IEC-CR17345). NÃO utilize pilhas recarregáveis. A utilização de pilhas com classificação inadequada pode danificar o sensor.

   AVISO: NÃO desmonte, esmague, perfure ou incinere as pilhas. NÃO descarte as pilhas no lixo doméstico normal. Recicle, leve para uma instalação de eliminação de pilhas adequada ou entre em contacto com o seu fornecedor local de eliminação de resíduos relativamente às restrições locais à eliminação ou reciclagem de pilhas.

Perigo de aprisionamento.
Para evitar o risco de aprisionamento, ferimentos graves ou morte, estes controlos não devem ser utilizados para controlar equipamentos que não sejam visíveis a partir de todos os locais de controlo ou que possam criar situações perigosas, como o aprisionamento, se operados acidentalmente. Exemplos de tais equipamentos que não devem ser operados por estes controlos incluem (mas não estão limitados a) portões motorizados, portas de garagem, portas industriais, fornos de micro-ondas, almofadas de aquecimento, etc. É da responsabilidade do instalador garantir que o equipamento a ser controlado é visível a partir de todos os locais de controlo e que apenas equipamento adequado é ligado a estes controlos. O não cumprimento desta norma pode resultar em ferimentos graves ou morte.

Funcionamento do sensor

• Versão de ocupação
  O sensor liga automaticamente as luzes quando o espaço está ocupado e desliga automaticamente as luzes depois de o espaço ser desocupado.
• Apenas versão de vaga
  As luzes devem ser ligadas manualmente no dispositivo de regulação da intensidade da luz ou de comutação. O sensor desliga automaticamente as luzes depois de o espaço ser desocupado.

Pré-instalação

1. Antes de configurar o sensor, o(s) dispositivo(s) de regulação da intensidade da luz ou de comutação correspondente(s) deve(m) ser instalado(s).
2. Rode e remova o suporte de montagem para inserir a pilha na cavidade da pilha.

Configuração

Para que o sensor funcione corretamente, primeiro tem de ser configurado com um dispositivo de regulação da intensidade da luz ou de comutação correspondente. O procedimento para configurar um sensor com um regulador de intensidade da luz ou interruptor eletrónico Maestro WirelessR (apenas MRF2) é detalhado abaixo. Se estiver a configurar um sensor com um dispositivo diferente, visite www.lutron.com/occsensors ou consulte o guia de instalação desse dispositivo.

Configurar um sensor com um regulador de intensidade da luz ou interruptor eletrónico Maestro Wireless®

1. Coloque o regulador de intensidade da luz ou o interruptor no modo de configuração premindo e mantendo premido o botão de toque durante 6 segundos até que todos os LED no dispositivo comecem a piscar. Solte o botão de toque.

2. Adicione o sensor ao regulador de intensidade da luz ou ao interruptor premindo e mantendo premido o botão "Light" (Luz) na parte frontal do sensor durante 6 segundos até que a lente pisque brevemente. As luzes na divisão também piscarão 3 vezes, indicando que o sensor foi adicionado com sucesso. O regulador de intensidade da luz ou o interruptor sairão automaticamente do modo de configuração.

3. O botão "Light" (Luz) deverá agora ligar e desligar as luzes na divisão quando premido. Repita o procedimento acima para configurar o sensor com dispositivos adicionais.

Alcance de deteção do sensor

Posicionamento e cobertura do sensor

Antes de montar o sensor, tenha em atenção o seguinte:

• O sensor foi concebido apenas para utilização no teto. NÃO instale em tetos com mais de 3,7 m (12 pés) de altura. (Consulte a secção Alcance de deteção do sensor)
• O sensor deve ser instalado num local onde tenha uma boa visão de todas as partes da divisão. O sensor requer linha de visão para funcionar corretamente. Se não conseguir ver o sensor, ele não consegue vê-lo.
  O sensor não consegue ver através de objetos de vidro, como portas de pátio ou de duche. (Consulte a secção Alcance de deteção do sensor)
• NÃO monte o sensor a menos de 1,8 m (6 pés) de respiradouros de AVAC ou fornos de micro-ondas, a menos de 15 cm (6 pol.) de outros dispositivos RF ou a menos de 1,2 m (4 pés) de lâmpadas instaladas abaixo da linha do teto. (Consulte a secção Alcance de deteção do sensor)
• O sensor pode ser instalado até 18,3 m (60 pés) de distância do(s) dispositivo(s) de regulação da intensidade da luz ou de comutação associado(s) se estiverem em linha de visão direta. Se existirem paredes ou outras barreiras entre o sensor e o(s) dispositivo(s) recetor(es), o sensor deve ser localizado a menos de 9,1 m (30 pés). (Consulte a secção Alcance de deteção do sensor)
• Sempre que possível, evite colocar o sensor num local onde tenha uma visão ampla para fora do espaço pretendido. Se isto for inevitável, a lente pode ser mascarada para bloquear a visão de áreas indesejadas (consulte www.lutron.com/occsensors).

Métodos de montagem

1. Montagem em teto falso
   Coloque o sensor no lugar no ladrilho e retire o ladrilho ou remova um ladrilho adjacente para aceder às pernas do fio de montagem na parte de trás do ladrilho. Torça as pernas do fio firmemente.

   NOTA: Para obter detalhes sobre a montagem temporária em superfícies de teto sólido, visite www.lutron.com/occsensors
2. Montagem em teto sólido

• Faça dois orifícios piloto de 4,6 mm (3/16 pol.) para as buchas de parafuso fornecidas.

• Pressione as buchas nos orifícios e bata ao nível com um martelo.
• Coloque o lado plano do suporte de montagem contra o teto e instale os dois parafusos fornecidos utilizando uma chave de fendas manual.
• Fixe o sensor ao suporte de montagem inserindo e rodando no sentido horário até que o sensor encaixe no lugar.

Testar a cobertura do sensor

1. Com o sensor montado no teto, prima e liberte o botão "Test" (Teste). A lente brilhará brevemente, indicando que o modo de teste foi ativado.

   NOTA: Existe um período de aquecimento de 90 segundos após a instalação da pilha antes de o modo de teste ser ativado. Se o botão for premido durante este período, a lente piscará continuamente até que o período de aquecimento seja concluído e, em seguida, o modo de teste será automaticamente ativado.
2. Confirme a área de cobertura caminhando pelo espaço e observando a lente. A lente brilhará de forma sólida sempre que for detetado movimento. Se a lente permanecer desligada durante o movimento, o sensor não consegue detetar movimento nesse local.
3. Prima e liberte o botão "Test" (Teste) novamente para sair do modo de teste. Se o botão não for premido, o modo de teste expirará automaticamente 15 minutos após ser ativado ou 5 minutos após o último movimento detetado se a divisão for desocupada.
4. Se o sensor tiver dificuldades significativas em detetar movimento durante o teste, deve ser movido para outro local e testado novamente.
   NOTA: Se o sensor estiver a detetar movimento em áreas que não são desejáveis, como corredores ou divisões adjacentes, consulte www.lutron.com/occsensors
5. Se a deteção do sensor for satisfatória durante este teste, realize o teste de comunicação sem fios conforme descrito na secção Testar a comunicação sem fios.

Testar a comunicação sem fios

Este teste deve ser realizado para verificar se o sensor foi configurado corretamente com o dispositivo de regulação da intensidade da luz ou de comutação correspondente e se existe uma comunicação sem fios adequada a partir do local do sensor escolhido.

Prima e liberte o botão "Light" (Luz) várias vezes para ligar e desligar as luzes.

Configuração Avançada (Opcional)

O Sensor apresenta vários modos de configuração avançada. Para a maioria das instalações, as definições predefinidas fornecerão o melhor desempenho e não precisará de utilizar a configuração avançada.

A versão de Deteção de Presença do Sensor tem três modos de configuração avançada ajustáveis: Tempo Limite, Ligar Automaticamente e Atividade. A versão Apenas para Deteção de Ausência tem apenas dois modos (Ligar Automaticamente não disponível). As definições predefinidas estão listadas abaixo.

Definições Predefinidas:

• Tempo Limite: 15 minutos
• Ligar Automaticamente: Ativado (apenas na versão de Deteção de Presença)
• Atividade: Atividade Baixa

Tempo Limite dos Modos de Configuração Avançada

• Tempo Limite
  O Sensor desligará as luzes se não ocorrer movimento durante o período de tempo limite. Existem quatro definições de tempo limite disponíveis: 1*, 5, 15 e 30 minutos.
• Ligar Automaticamente (apenas na versão de Deteção de Presença)
  A funcionalidade de ligar automático do Sensor pode ser ajustada para controlar como as luzes respondem após a presença inicial. Existem três definições disponíveis: Sempre, Luz Fraca e Desativar.
  • Ativado: As luzes ligar-se-ão sempre.
  • Luz Fraca: As luzes só se ligarão automaticamente ao entrar se já não houver luz ambiente suficiente na divisão.
  • Desativado: Esta definição converte o Sensor para o modo de deteção de ausência. As luzes não se ligarão automaticamente, mas continuarão a desligar-se automaticamente após a ausência. As luzes devem ser ligadas manualmente utilizando o dispositivo de regulação ou de comutação associado.

• Atividade

  A sensibilidade do Sensor pode ser ajustada com base no nível de atividade esperado dentro da divisão. Existem três definições de atividade disponíveis: Atividade Baixa, Atividade Média e Atividade Elevada.
  • Atividade Baixa:

    Esta é a definição mais sensível e detetará movimentos muito ligeiros. Esta é a definição recomendada, pois funcionará bem para quase todas as aplicações. É ideal para espaços onde os ocupantes se sentarão frequentemente durante longos períodos de tempo.
  • Atividade Média**:

    Esta definição é ligeiramente menos sensível do que a definição de Atividade Baixa e pode ser utilizada para espaços que registam atividade normal.
  • Atividade Elevada**: Esta é a definição menos sensível e pode ser utilizada para espaços que geralmente só registam grandes movimentos, como o tráfego pedonal.

* Para selecionar um tempo limite de 1 minuto, prima sem soltar o botão de tempo limite durante aproximadamente 10 segundos até que todos os 3 LED comecem a piscar rapidamente. Para guardar a definição de tempo limite de 1 minuto, prima sem soltar o botão de tempo limite até que todos os 3 LED acendam de forma fixa, indicando que o tempo limite de 1 minuto foi guardado.

** A definição de Atividade Baixa é a predefinida e terá o melhor desempenho para a maioria das aplicações. Raramente, se o Sensor for colocado perto de fontes de ruído externas, como saídas de aquecimento, saídas de ar condicionado ou lâmpadas, pode ligar as luzes sem deteção de presença ou mantê-las acesas durante demasiado tempo após a deteção de ausência. Se isto ocorrer, alterar a sensibilidade para Atividade Média ou Atividade Elevada deverá resolver o problema.

Resolução de Problemas
