Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Radio Powr Savr Kılavuzu

Giriş

• Kablosuz Pille Çalışan Varlık ve Yokluk Sensörleri
  California Title 24 Uyumlu
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Varlık / Yokluk)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Yalnızca Yokluk)
• Uyumlu Ürünler/Ek Bilgiler
  Uyumlu ürünlerin tam listesi ve diğer ek bilgiler için şu adresi ziyaret edin: www.lutron.com/occsensors

Ürün Açıklaması

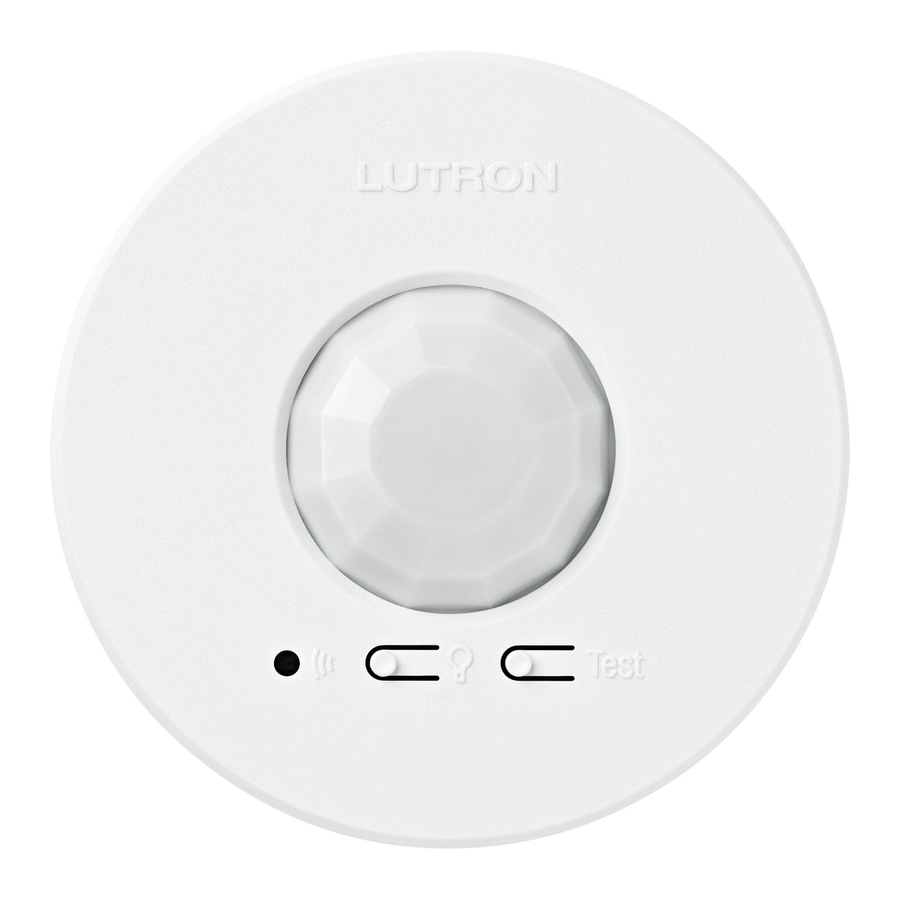

Lutron'ın tavana monte Varlık ve Yokluk Sensörleri, RF iletişimi yoluyla bir karartma veya anahtarlama cihazıyla ışıkları otomatik olarak kontrol eden kablosuz, pille çalışan, pasif kızılötesi (PIR) cihazlardır.

Önemli Notlar

1. Bu Sensör bir sistemin parçasıdır ve uyumlu bir karartma veya anahtarlama cihazı olmadan bir yükü kontrol etmek için kullanılamaz. Kurulum bilgileri için alıcı cihaz(lar)ın talimat sayfalarına bakın.
2. Yalnızca yüksek kaliteli lityum piller, CR123 boyutu, 3 V- (ANSI-5018LC, IEC-CR17345) kullanın. Şarj edilebilir piller KULLANMAYIN. Yanlış değerde pil kullanmak Sensöre zarar verebilir.

   DİKKAT: Pilleri sökmeyin, ezmeyin, delmeyin veya yakmayın. Pilleri normal evsel atıklarla birlikte atmayın. Lütfen geri dönüştürün, uygun bir pil imha tesisine götürün veya pillerin atılması veya geri dönüştürülmesiyle ilgili yerel kısıtlamalar hakkında yerel atık imha sağlayıcınızla iletişime geçin.

Sıkışma tehlikesi.
Sıkışma, ciddi yaralanma veya ölüm riskini önlemek için bu kontroller, her kontrol konumundan görülemeyen veya yanlışlıkla çalıştırılması durumunda sıkışma gibi tehlikeli durumlar yaratabilecek ekipmanı kontrol etmek için kullanılmamalıdır. Bu kontrollerle çalıştırılmaması gereken bu tür ekipmanlara (ancak bunlarla sınırlı olmamak üzere) motorlu kapılar, garaj kapıları, endüstriyel kapılar, mikrodalga fırınlar, ısıtma pedleri vb. dahildir. Kontrol edilen ekipmanın her kontrol konumundan görülebilir olmasını ve bu kontrollere yalnızca uygun ekipmanın bağlanmasını sağlamak kurulumcunun sorumluluğundadır. Bunun yapılmaması ciddi yaralanma veya ölümle sonuçlanabilir.

Sensör Çalışması

• Varlık Sürümü
  Sensör, alan dolu olduğunda ışıkları otomatik olarak açacak ve alan boşaltıldıktan sonra ışıkları otomatik olarak kapatacaktır.
• Yalnızca Yokluk Sürümü
  Işıklar, karartma veya anahtarlama cihazından manuel olarak açılmalıdır. Sensör, alan boşaltıldıktan sonra ışıkları otomatik olarak kapatacaktır.

Kurulum Öncesi

1. Sensörü ayarlamadan önce, ilgili karartma veya anahtarlama cihaz(lar)ı kurulmalıdır.
2. Pili pil yuvasına takmak için montaj braketini çevirerek çıkarın.

Kurulum

Sensörün düzgün çalışması için, öncelikle ilgili bir karartma veya anahtarlama cihazıyla ayarlanması gerekir. Bir Sensörü Maestro WirelessR (yalnızca MRF2) Dimmer veya Elektronik Anahtar ile ayarlama prosedürü aşağıda ayrıntılı olarak açıklanmıştır. Bir Sensörü farklı bir cihazla ayarlıyorsanız, www.lutron.com/occsensors adresini ziyaret edin veya söz konusu cihazın kurulum kılavuzuna bakın.

Bir Sensörü Maestro Wireless® Dimmer veya Elektronik Anahtar ile Ayarlama

1. Cihazdaki tüm LED'ler yanıp sönmeye başlayana kadar dokunma düğmesini 6 saniye basılı tutarak Dimmer veya Anahtarı kurulum moduna alın. Dokunma düğmesini bırakın.

2. Merceğin kısaca yanıp sönmesi için Sensörün önündeki "Işık" düğmesini 6 saniye basılı tutarak Sensörü Dimmer veya Anahtara ekleyin. Odadaki ışıklar da 3 kez yanıp sönecek ve bu da Sensörün başarıyla eklendiğini gösterecektir. Dimmer veya Anahtar, kurulum modundan otomatik olarak çıkacaktır.

3. "Işık" düğmesi artık basıldığında odadaki ışıkları açıp kapatmalıdır. Sensörü ek cihazlarla ayarlamak için yukarıdaki prosedürü tekrarlayın.

Sensör Algılama Aralığı

Sensör Yerleşimi ve Kapsamı

Sensörü monte etmeden önce, lütfen aşağıdakilere dikkat edin:

• Sensör yalnızca tavan kullanımı için tasarlanmıştır. 12 ft'den (3,7 m) daha yüksek tavanlara KURULUM YAPMAYIN. (Sensör Algılama Aralığı bölümüne bakın)
• Sensör, odanın tüm bölümlerini iyi görebileceği bir yere kurulmalıdır. Sensörün düzgün çalışması için görüş hattı gerekir. Sensörü göremiyorsanız, sizi göremez.
  Sensör, veranda veya duş kapıları gibi cam nesnelerin içinden göremez. (Sensör Algılama Aralığı bölümüne bakın)
• Sensörü HVAC havalandırma deliklerinden veya mikrodalga fırınlardan 6 ft (1,8 m), diğer RF cihazlarından 6 inç (15 cm) veya tavan hattının altına takılan ampullerden 4 ft (1,2 m) yakınına KURULUM YAPMAYIN. (Sensör Algılama Aralığı bölümüne bakın)
• Sensör ve ilişkili karartma veya anahtarlama cihaz(lar)ı doğrudan görüş hattındaysa, Sensör bunlardan 60 ft'ye (18,3 m) kadar uzağa kurulabilir. Sensör ve alıcı cihaz(lar) arasında duvarlar veya başka engeller varsa, Sensör 30 ft (9,1 m) içinde bulunmalıdır. (Sensör Algılama Aralığı bölümüne bakın)
• Mümkün olduğunda, Sensörü amaçlanan alanın dışına geniş bir görüş açısına sahip olduğu bir yere yerleştirmekten kaçının. Bu kaçınılmazsa, istenmeyen alanların görünümünü engellemek için mercek maskelenebilir (bkz. www.lutron.com/occsensors).

Montaj Yöntemleri

1. Asma Tavan Montajı
   Sensörü karo üzerine yerleştirin ve karoyu aşağı indirin veya karonun arkasındaki montaj telinin ayaklarına erişmek için bitişik bir karoyu çıkarın. Tel ayaklarını sıkıca birbirine bükün.

   NOT: Katı tavan yüzeylerine geçici olarak montaj hakkında ayrıntılı bilgi için www.lutron.com/occsensors adresini ziyaret edin
2. Katı Tavan Montajı

• Sağlanan vida dübelleri için iki adet 3/16 inç (4,6 mm) pilot delik açın.

• Dübbelleri deliklere bastırın ve bir çekiçle aynı hizaya gelene kadar vurun.
• Montaj braketinin düz tarafını tavana yerleştirin ve birlikte verilen iki vidayı bir el tornavidası kullanarak takın.
• Sensörü yerine kilitlemek için saat yönünde takıp çevirerek Sensörü montaj braketine takın.

Sensör Kapsamını Test Etme

1. Sensör tavana monte edilmiş haldeyken, "Test" (Test) düğmesine basın ve bırakın. Mercek kısaca parlayacak ve test moduna girildiğini gösterecektir.

   NOT: Pil takıldıktan sonra test modu etkinleştirilmeden önce 90 saniyelik bir ısınma süresi vardır. Bu süre zarfında düğmeye basılırsa, ısınma süresi tamamlanana kadar mercek sürekli olarak yanıp sönecek ve ardından test moduna otomatik olarak girilecektir.
2. Alan içinde yürüyerek ve merceği gözlemleyerek kapsama alanını doğrulayın. Mercek, hareket algılandığında her zaman sabit bir şekilde parlayacaktır. Hareket sırasında mercek kapalı kalırsa, Sensör o konumdaki hareketi algılayamaz.
3. Test modundan çıkmak için "Test" (Test) düğmesine tekrar basın ve bırakın. Düğmeye basılmazsa, test modu etkinleştirildikten 15 dakika sonra veya oda boşaltılırsa son algılanan hareketten 5 dakika sonra otomatik olarak zaman aşımına uğrayacaktır.
4. Sensörün test sırasında hareketi algılamada önemli sorunları varsa, başka bir yere taşınmalı ve yeniden test edilmelidir.
   NOT: Sensör, koridorlar veya bitişik odalar gibi istenmeyen alanlarda hareket algılıyorsa, www.lutron.com/occsensors adresine bakın
5. Sensör algılama bu test sırasında tatmin ediciyse, Kablosuz İletişimi Test Etme bölümünde açıklandığı gibi kablosuz iletişim testini gerçekleştirin.

Kablosuz İletişimi Test Etme

Bu test, Sensörün ilgili karartma veya anahtarlama cihazıyla doğru şekilde ayarlandığını ve seçilen Sensör konumundan uygun kablosuz iletişimin olduğunu doğrulamak için yapılmalıdır.

Işıkları açıp kapatmak için "Işık" (Light) düğmesine birden çok kez basın ve bırakın.

Gelişmiş Kurulum (İsteğe Bağlı)

Sensör, çeşitli gelişmiş kurulum modlarına sahiptir. Çoğu kurulum için, varsayılan ayarlar en iyi performansı sağlayacaktır ve gelişmiş kurulumu kullanmanız gerekmeyecektir.

Sensörün Varlık sürümünde üç adet ayarlanabilir gelişmiş kurulum modu vardır: Zaman Aşımı, Otomatik Açılma ve Aktivite. Yalnızca Boşluk sürümünde yalnızca iki mod vardır (Otomatik Açılma özelliği yoktur). Varsayılan ayarlar aşağıda listelenmiştir.

Varsayılan Ayarlar:

• Zaman Aşımı: 15 dakika
• Otomatik Açılma: Etkin (Yalnızca Varlık sürümü)
• Aktivite: Düşük Aktivite

Gelişmiş Kurulum Modları Zaman Aşımı

• Zaman Aşımı
  Sensör, zaman aşımı süresi boyunca hareket algılanmazsa ışıkları kapatır. Dört adet kullanılabilir zaman aşımı ayarı vardır: 1*, 5, 15 ve 30 dakika.
• Otomatik Açılma (Yalnızca Varlık sürümü)
  Sensörün otomatik açılma işlevi, ilk dolulukta ışıkların nasıl tepki vereceğini kontrol etmek için ayarlanabilir. Üç adet kullanılabilir ayar vardır: Her Zaman, Düşük ışık ve Devre Dışı.
  • Etkin: Işıklar her zaman açılır.
  • Düşük ışık: Işıklar, odada yeterli ortam ışığı yoksa yalnızca giriş üzerine otomatik olarak açılır.
  • Devre Dışı: Bu ayar, Sensörü boşluk moduna dönüştürür. Işıklar otomatik olarak açılmaz ancak boşluktan sonra otomatik olarak kapanmaya devam eder. Işıklar, ilişkili karartma veya anahtarlama cihazı kullanılarak manuel olarak açılmalıdır.

• Aktivite

  Sensörün hassasiyeti, oda içindeki beklenen aktivite düzeyine göre ayarlanabilir. Üç adet kullanılabilir aktivite ayarı vardır: Düşük Aktivite, Orta Aktivite ve Yüksek Aktivite.
  • Düşük Aktivite:

    Bu, en hassas ayardır ve çok hafif hareketleri algılar. Neredeyse tüm uygulamalar için iyi çalışacağı için bu ayar önerilir. İçindekilerin genellikle uzun süre oturacağı alanlar için idealdir.
  • Orta Aktivite**:

    Bu ayar, Düşük Aktivite ayarından biraz daha az hassastır ve normal aktivite yaşayan alanlar için kullanılabilir.
  • Yüksek Aktivite**: Bu, en az hassas ayardır ve genellikle yalnızca ayak trafiği gibi büyük hareketler yaşayacak alanlar için kullanılabilir.

* 1 dakikalık bir zaman aşımı seçmek için, tüm 3 LED hızla yanıp sönmeye başlayana kadar zaman aşımı düğmesini yaklaşık 10 saniye basılı tutun. 1 dakikalık zaman aşımı ayarını kaydetmek için, tüm 3 LED'in sürekli yanması ve 1 dakikalık zaman aşımının kaydedildiğini belirtmesi sağlanana kadar zaman aşımı düğmesini basılı tutun.

** Düşük Aktivite ayarı varsayılandır ve çoğu uygulama için en iyi performansı gösterir. Nadiren, Sensör ısıtma delikleri, klima delikleri veya ampuller gibi harici gürültü kaynaklarının yakınına yerleştirilirse, ışıkları doluluk olmadan açabilir veya boşluktan sonra ışıkları çok uzun süre açık tutabilir. Bu meydana gelirse, hassasiyeti Orta Aktivite veya Yüksek Aktivite olarak değiştirmek sorunu çözmelidir.

Sorun Giderme
