Lutron LRF2-OCR2B-P, LRF2-VCR2B-P - Manual Radio Powr Savr

Introducere

• Senzori de prezență/absență fără fir, alimentați cu baterii
  Conform cu Titlul 24 din California
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Prezență / Absență)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Doar absență)
• Produse compatibile/Informații suplimentare
  Pentru o listă completă a produselor compatibile și alte informații suplimentare, vizitați www.lutron.com/occsensors

Descrierea produsului

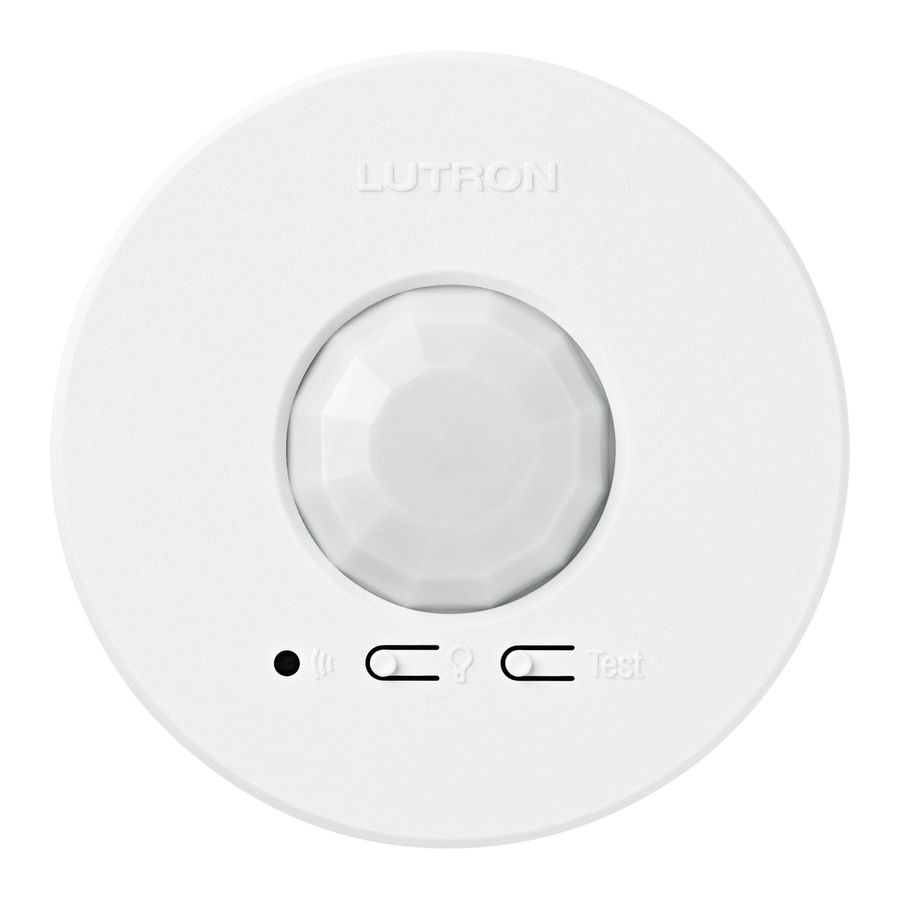

Senzorii de prezență/absență montați pe tavan de la Lutron sunt dispozitive wireless, alimentate cu baterii, cu infraroșu pasiv (PIR) care controlează automat luminile prin comunicare RF cu un dispozitiv de reglare a intensității sau de comutare.

Note importante

1. Acest senzor face parte dintr-un sistem și nu poate fi utilizat pentru a controla o sarcină fără un dispozitiv de reglare a intensității sau de comutare compatibil. Consultați instrucțiunile dispozitivului (dispozitivelor) receptor(e) pentru informații despre instalare.
2. Utilizați numai baterii cu litiu de înaltă calitate, dimensiunea CR123, 3 V- (ANSI-5018LC, IEC-CR17345). NU utilizați baterii reîncărcabile. Utilizarea bateriilor cu specificații incorecte ar putea deteriora senzorul.

   AVERTISMENT: NU dezasamblați, zdrobiți, perforați sau incinerați bateriile. NU aruncați bateriile la gunoiul menajer normal. Vă rugăm să reciclați, să le duceți la o unitate adecvată de eliminare a bateriilor sau să contactați furnizorul local de eliminare a deșeurilor cu privire la restricțiile locale privind eliminarea sau reciclarea bateriilor.

Pericol de încapsulare.
Pentru a evita riscul de încapsulare, vătămare gravă sau deces, aceste comenzi nu trebuie utilizate pentru a controla echipamente care nu sunt vizibile din fiecare locație de control sau care ar putea crea situații periculoase, cum ar fi încapsularea, dacă sunt operate accidental. Exemple de astfel de echipamente care nu trebuie operate de aceste comenzi includ (dar nu se limitează la) porți motorizate, uși de garaj, uși industriale, cuptoare cu microunde, plăcuțe de încălzire etc. Este responsabilitatea instalatorului să se asigure că echipamentul controlat este vizibil din fiecare locație de control și că numai echipamente adecvate sunt conectate la aceste comenzi. Nerespectarea acestui lucru ar putea duce la vătămări grave sau deces.

Funcționarea senzorului

• Versiunea de prezență
  Senzorul va aprinde automat luminile când spațiul este ocupat și va stinge automat luminile după ce spațiul este eliberat.
• Versiunea numai de absență
  Luminile trebuie aprinse manual de la dispozitivul de reglare a intensității sau de comutare. Senzorul va stinge automat luminile după ce spațiul este eliberat.

Pre-instalare

1. Înainte de a configura senzorul, trebuie instalat(e) dispozitivul (dispozitivele) de reglare a intensității sau de comutare corespunzător(e).
2. Răsuciți și scoateți suportul de montare pentru a introduce bateria în compartimentul bateriei.

Configurare

Pentru ca senzorul să funcționeze corect, acesta trebuie mai întâi configurat cu un dispozitiv de reglare a intensității sau de comutare corespunzător. Procedura de configurare a unui senzor cu un variator sau comutator electronic Maestro WirelessR (doar MRF2) este detaliată mai jos. Dacă configurați un senzor cu un dispozitiv diferit, vizitați www.lutron.com/occsensors sau consultați ghidul de instalare pentru acel dispozitiv.

Configurarea unui senzor cu un variator sau comutator electronic Maestro Wireless®

1. Puneți variatorul sau comutatorul în modul de configurare apăsând și menținând apăsat butonul de atingere timp de 6 secunde până când toate LED-urile de pe dispozitiv încep să clipească. Eliberați butonul de atingere.

2. Adăugați senzorul la variator sau comutator apăsând și menținând apăsat butonul "Light" (Lumină) de pe partea frontală a senzorului timp de 6 secunde până când lentila clipește scurt. Luminile din cameră vor clipi, de asemenea, de 3 ori, indicând că senzorul a fost adăugat cu succes. Variatorul sau comutatorul va ieși automat din modul de configurare.

3. Butonul "Light" (Lumină) ar trebui acum să aprindă și să stingă luminile din cameră când este apăsat. Repetați procedura de mai sus pentru a configura senzorul cu dispozitive suplimentare.

Raza de detecție a senzorului

Amplasarea și acoperirea senzorului

Înainte de a monta senzorul, vă rugăm să rețineți următoarele:

• Senzorul este proiectat numai pentru utilizare pe tavan. NU instalați pe tavane mai înalte de 12 ft (3,7 m). (Consultați secțiunea Raza de detecție a senzorului)
• Senzorul trebuie instalat într-o locație în care are o vedere bună asupra tuturor părților camerei. Senzorul necesită linie de vizibilitate pentru a funcționa corect. Dacă nu puteți vedea senzorul, acesta nu vă poate vedea.
  Senzorul nu poate vedea prin obiecte de sticlă, cum ar fi ușile de terasă sau de duș. (Consultați secțiunea Raza de detecție a senzorului)
• NU montați senzorul la mai puțin de 6 ft (1,8 m) de gurile de aerisire HVAC sau de cuptoarele cu microunde, la mai puțin de 6 in (15 cm) de alte dispozitive RF sau la mai puțin de 4 ft (1,2 m) de becurile instalate sub linia tavanului. (Consultați secțiunea Raza de detecție a senzorului)
• Senzorul poate fi instalat la o distanță de până la 60 ft (18,3 m) de dispozitivul (dispozitivele) de reglare a intensității sau de comutare asociat(e) dacă acestea se află în linie dreaptă de vizibilitate. Dacă există pereți sau alte bariere între senzor și dispozitivul (dispozitivele) receptor(e), senzorul trebuie să fie amplasat la o distanță de 30 ft (9,1 m). (Consultați secțiunea Raza de detecție a senzorului)
• Ori de câte ori este posibil, evitați amplasarea senzorului într-o locație în care are o vedere largă în afara spațiului intenționat. Dacă acest lucru este inevitabil, lentila poate fi mascată pentru a bloca vederea zonelor nedorite (consultați www.lutron.com/occsensors).

Metode de montare

1. Montare pe tavan fals
   Puneți senzorul în poziție pe placă și fie dați placa jos, fie scoateți o placă adiacentă pentru a avea acces la picioarele firului de montare de pe spatele plăcii. Răsuciți strâns picioarele firului.

   NOTĂ: Pentru detalii despre montarea temporară pe suprafețe solide de tavan, vizitați www.lutron.com/occsensors
2. Montare pe tavan solid

• Găuriți două găuri pilot de 3/16 in (4,6 mm) pentru ancorele de șurub furnizate.

• Apăsați ancorele în găuri și bateți la nivel cu un ciocan.
• Așezați partea plată a suportului de montare pe tavan și instalați cele două șuruburi furnizate folosind o șurubelniță manuală.
• Atașați senzorul la suportul de montare introducând și răsucind în sensul acelor de ceasornic până când senzorul se blochează în poziție.

Testarea acoperirii senzorului

1. Cu senzorul montat pe tavan, apăsați și eliberați butonul "Test" (Testare). Lentila va lumina scurt, indicând că s-a intrat în modul de testare.

   NOTĂ: Există o perioadă de încălzire de 90 de secunde după instalarea bateriei înainte ca modul de testare să fie activat. Dacă butonul este apăsat în acest timp, lentila va clipi continuu până când perioada de încălzire este completă, iar apoi modul de testare va fi activat automat.
2. Confirmați zona de acoperire mergând prin spațiu și observând lentila. Lentila va lumina continuu de fiecare dată când este detectată mișcare. Dacă lentila rămâne stinsă în timpul mișcării, senzorul nu poate detecta mișcarea în acea locație.
3. Apăsați și eliberați din nou butonul "Test" (Testare) pentru a ieși din modul de testare. Dacă butonul nu este apăsat, modul de testare va expira automat la 15 minute după ce a fost activat sau la 5 minute după ultima mișcare detectată dacă camera este eliberată.
4. Dacă senzorul are dificultăți semnificative în detectarea mișcării în timpul testului, acesta trebuie mutat într-o altă locație și retestat.
   NOTĂ: Dacă senzorul detectează mișcare în zone care nu sunt de dorit, cum ar fi holurile sau camerele adiacente, consultați www.lutron.com/occsensors
5. Dacă detecția senzorului este satisfăcătoare în timpul acestui test, efectuați testul de comunicare fără fir așa cum este descris în secțiunea Testarea comunicării fără fir.

Testarea comunicării fără fir

Acest test trebuie efectuat pentru a verifica dacă senzorul a fost configurat corect cu dispozitivul de reglare a intensității sau de comutare corespunzător și că există o comunicare fără fir adecvată din locația senzorului ales.

Apăsați și eliberați butonul "Light" (Lumină) de mai multe ori pentru a comuta luminile pornite și oprite.

Configurare Avansată (Opțională)

Senzorul dispune de mai multe moduri de configurare avansată. Pentru majoritatea instalațiilor, setările implicite vor oferi cea mai bună performanță și nu va trebui să utilizați configurarea avansată.

Versiunea de Ocupare a Senzorului are trei moduri de configurare avansată reglabile: Timeout, Auto-On și Activity. Versiunea Numai-Vacantă are doar două moduri (Auto-On nu este disponibil). Setările implicite sunt enumerate mai jos.

Setări Implicite:

• Timeout: 15 minute
• Auto-On: Activat (doar versiunea de Ocupare)
• Activity: Activitate Scăzută

Moduri de Configurare Avansată Timeout

• Timeout
  Senzorul va stinge luminile dacă nu are loc nicio mișcare pe durata perioadei de timeout. Există patru setări de timeout disponibile: 1*, 5, 15 și 30 de minute.
• Auto-On (doar versiunea de Ocupare)
  Funcționalitatea de pornire automată a Senzorului poate fi ajustată pentru a controla modul în care luminile răspund la ocuparea inițială. Există trei setări disponibile: Always (Întotdeauna), Low light (Lumină scăzută) și Disable (Dezactivare).
  • Enabled (Activat): Luminile se vor aprinde întotdeauna.
  • Low light (Lumină scăzută): Luminile se vor aprinde automat la intrare doar dacă nu există deja suficientă lumină ambientală în cameră.
  • Disabled (Dezactivat): Această setare transformă Senzorul în modul vacant. Luminile nu se vor aprinde automat, dar se vor stinge automat după vacantare. Luminile trebuie aprinse manual folosind dispozitivul de reglare sau comutare asociat.

• Activity (Activitate)

  Sensibilitatea Senzorului poate fi ajustată în funcție de nivelul de activitate așteptat în cameră. Există trei setări de activitate disponibile: Low Activity (Activitate Scăzută), Medium Activity (Activitate Medie) și High Activity (Activitate Ridicată).
  • Low Activity (Activitate Scăzută):

    Aceasta este cea mai sensibilă setare și va detecta mișcări foarte ușoare. Aceasta este setarea recomandată, deoarece va funcționa bine pentru aproape toate aplicațiile. Este ideală pentru spațiile în care ocupanții vor sta adesea așezați pentru perioade lungi de timp.
  • Medium Activity (Activitate Medie)**:

    Această setare este ușor mai puțin sensibilă decât setarea Low Activity (Activitate Scăzută) și poate fi utilizată pentru spațiile care se confruntă cu activitate normală.
  • High Activity (Activitate Ridicată)**: Aceasta este cea mai puțin sensibilă setare și poate fi utilizată pentru spațiile care vor experimenta, în general, doar mișcări ample, cum ar fi traficul pietonal.

* Pentru a selecta un timeout de 1 minut, apăsați și mențineți apăsat butonul de timeout timp de aproximativ 10 secunde până când toate cele 3 LED-uri încep să clipească rapid. Pentru a salva setarea de timeout de 1 minut, apăsați și mențineți apăsat butonul de timeout până când toate cele 3 LED-uri se aprind continuu, indicând că timeout-ul de 1 minut a fost salvat.

** Setarea Low Activity (Activitate Scăzută) este setarea implicită și va funcționa cel mai bine pentru majoritatea aplicațiilor. Rareori, dacă Senzorul este plasat în apropierea unor surse de zgomot externe, cum ar fi gurile de încălzire, gurile de aer condiționat sau becurile, acesta poate aprinde luminile fără ocupare sau poate menține luminile aprinse prea mult timp după vacantare. Dacă se întâmplă acest lucru, schimbarea sensibilității la Medium Activity (Activitate Medie) sau High Activity (Activitate Ridicată) ar trebui să rezolve problema.

Depanare

Referințe

• Occupancy, Vacancy & Motion Sensors | Lutron

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
