Lutron LRF2-OCR2B-P, LRF2-VCR2B-P – Radio Powr Savr kézikönyv

Bevezetés

• Vezeték nélküli elemes jelenlét- és távollét-érzékelők
  Kaliforniai 24. cím szerinti megfelelőség
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Jelenlét / Távollét)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Csak távollét)
• Kompatibilis termékek/További információk
  A kompatibilis termékek teljes listájáért és egyéb további információkért látogasson el a következő weboldalra: www.lutron.com/occsensors

Termékleírás

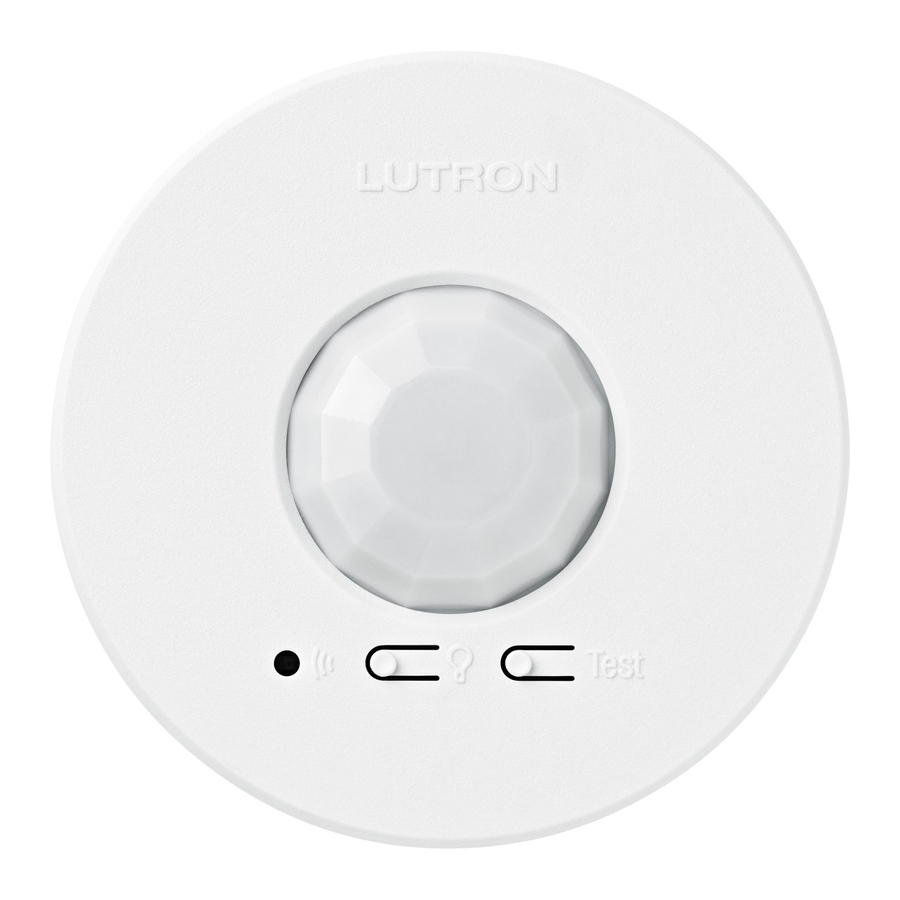

A Lutron mennyezetre szerelhető jelenlét- és távollét-érzékelői vezeték nélküli, elemes, passzív infravörös (PIR) eszközök, amelyek automatikusan vezérlik a világítást a rádiófrekvenciás kommunikáció révén egy fényerőszabályzó vagy kapcsoló eszközzel.

Fontos megjegyzések

1. Ez az érzékelő egy rendszer része, és nem használható a terhelés vezérlésére kompatibilis fényerőszabályzó vagy kapcsoló eszköz nélkül. A telepítési információkért tekintse meg a fogadó eszköz(ök) használati útmutatóját.
2. Csak kiváló minőségű lítium elemeket használjon, CR123 méretű, 3 V- (ANSI-5018LC, IEC-CR17345). NE használjon újratölthető elemeket. A nem megfelelő besorolású elemek használata károsíthatja az érzékelőt.

   FIGYELMEZTETÉS: NE szerelje szét, törje össze, szúrja ki vagy égesse el az elemeket. NE dobja az elemeket a normál háztartási hulladék közé. Kérjük, hasznosítsa újra, vigye el egy megfelelő elemhulladék-lerakóba, vagy forduljon a helyi hulladékkezelő szolgáltatóhoz az elemek ártalmatlanítására vagy újrahasznosítására vonatkozó helyi korlátozásokkal kapcsolatban.

Bekerítési veszély.
A bekerítés, súlyos sérülés vagy halál kockázatának elkerülése érdekében ezekkel a vezérlőkkel nem szabad olyan berendezéseket vezérelni, amelyek nem láthatók minden vezérlési helyről, vagy amelyek véletlen működtetés esetén veszélyes helyzeteket, például bekerítést okozhatnak. Az ilyen berendezések közé tartoznak (de nem kizárólagosan) a motoros kapuk, garázskapuk, ipari kapuk, mikrohullámú sütők, fűtőbetétek stb. A telepítő felelőssége annak biztosítása, hogy a vezérelt berendezés minden vezérlési helyről látható legyen, és hogy csak megfelelő berendezés legyen csatlakoztatva ezekhez a vezérlőkhöz. Ennek elmulasztása súlyos sérülést vagy halált okozhat.

Az érzékelő működése

• Jelenléti verzió
  Az érzékelő automatikusan felkapcsolja a lámpákat, amikor a helyiségben tartózkodnak, és automatikusan lekapcsolja a lámpákat, miután a helyiség elhagyatottá válik.
• Csak távolléti verzió
  A lámpákat manuálisan kell felkapcsolni a fényerőszabályzó vagy kapcsoló eszközön. Az érzékelő automatikusan lekapcsolja a lámpákat, miután a helyiség elhagyatottá válik.

Előtelepítés

1. Az érzékelő beállítása előtt a megfelelő fényerőszabályzó vagy kapcsoló eszközt (eszközöket) telepíteni kell.
2. Csavarja el és távolítsa el a rögzítő konzolt, hogy behelyezze az elemet az elemtartóba.

Beállítás

Ahhoz, hogy az érzékelő megfelelően működjön, először be kell állítani egy megfelelő fényerőszabályzó vagy kapcsoló eszközzel. Az érzékelő Maestro WirelessR (csak MRF2) fényerőszabályzóval vagy elektronikus kapcsolóval történő beállításának eljárása az alábbiakban részletezésre kerül. Ha az érzékelőt egy másik eszközzel állítja be, látogasson el a www.lutron.com/occsensors oldalra, vagy tekintse meg az adott eszköz telepítési útmutatóját.

Érzékelő beállítása Maestro Wireless® fényerőszabályzóval vagy elektronikus kapcsolóval

1. Helyezze a fényerőszabályzót vagy a kapcsolót beállítási módba úgy, hogy 6 másodpercig lenyomva tartja a koppintás gombot, amíg az eszköz összes LED-je villogni nem kezd. Engedje el a koppintás gombot.

2. Adja hozzá az érzékelőt a fényerőszabályzóhoz vagy a kapcsolóhoz úgy, hogy 6 másodpercig lenyomva tartja az érzékelő elején található „Light” (fény) gombot, amíg a lencse röviden fel nem villan. A szobában lévő lámpák is 3-szor felvillannak, jelezve, hogy az érzékelő sikeresen hozzá lett adva. A fényerőszabályzó vagy kapcsoló automatikusan kilép a beállítási módból.

3. A „Light” (fény) gombnak most fel és le kell kapcsolnia a szoba lámpáit, amikor megnyomják. Ismételje meg a fenti eljárást az érzékelő további eszközökkel történő beállításához.

Az érzékelő érzékelési tartománya

Az érzékelő elhelyezése és lefedettsége

Az érzékelő felszerelése előtt vegye figyelembe a következőket:

• Az érzékelő csak mennyezeti használatra készült. NE szerelje fel 3,7 m-nél (12 láb) magasabb mennyezetre. (Lásd az Érzékelő érzékelési tartománya című részt)
• Az érzékelőt olyan helyre kell felszerelni, ahonnan jól rálát a szoba minden részére. Az érzékelőnek látótávolságra van szüksége a megfelelő működéshez. Ha nem látja az érzékelőt, az sem látja Önt.
  Az érzékelő nem lát át az üvegtárgyakon, például a terasz- vagy zuhanyajtókon. (Lásd az Érzékelő érzékelési tartománya című részt)
• NE szerelje fel az érzékelőt 1,8 m-en (6 láb) belül a HVAC szellőzőktől vagy mikrohullámú sütőktől, 15 cm-en (6 hüvelyk) belül más rádiófrekvenciás eszközöktől, vagy 1,2 m-en (4 láb) belül a mennyezetvonal alatt felszerelt izzóktól. (Lásd az Érzékelő érzékelési tartománya című részt)
• Az érzékelő legfeljebb 18,3 m-re (60 láb) helyezhető el a hozzá tartozó fényerőszabályzó vagy kapcsoló eszköz(ök)től, ha azok közvetlen látótávolságban vannak. Ha falak vagy egyéb akadályok vannak az érzékelő és a fogadó eszköz(ök) között, az érzékelőt 9,1 m-en (30 láb) belül kell elhelyezni. (Lásd az Érzékelő érzékelési tartománya című részt)
• Ha lehetséges, kerülje az érzékelő olyan helyre történő elhelyezését, ahol széles rálátása van a kívánt területen kívülre. Ha ez elkerülhetetlen, a lencse maszkolható a nem kívánt területek látásának blokkolására (lásd: www.lutron.com/occsensors).

Szerelési módok

1. Süllyesztett mennyezetre szerelés
   Helyezze az érzékelőt a lapra, és vegye le a lapot, vagy távolítson el egy szomszédos lapot, hogy hozzáférjen a rögzítő vezeték lábaihoz a lap hátoldalán. Csavarja össze szorosan a huzallábakat.

   MEGJEGYZÉS: A tömör mennyezeti felületekre történő ideiglenes rögzítéssel kapcsolatos részletekért látogasson el a www.lutron.com/occsensors oldalra.
2. Tömör mennyezetre szerelés

• Fúrjon két 4,6 mm-es (3/16 hüvelyk) vezetőlyukat a mellékelt csavaros horgonyokhoz.

• Nyomja a horgonyokat a lyukakba, és kalapáccsal üsse őket egy síkba.
• Helyezze a rögzítő konzol lapos oldalát a mennyezet felé, és kézi csavarhúzóval szerelje be a két mellékelt csavart.
• Rögzítse az érzékelőt a rögzítő konzolhoz úgy, hogy az óramutató járásával megegyező irányban behelyezi és elcsavarja, amíg az érzékelő a helyére nem kattan.

Az érzékelő lefedettségének tesztelése

1. Ha az érzékelő a mennyezetre van szerelve, nyomja meg és engedje fel a „Test” (teszt) gombot. A lencse röviden világítani fog, jelezve, hogy a teszt üzemmódba lépett.

   MEGJEGYZÉS: Az elem behelyezése után 90 másodperces bemelegedési időszak következik, mielőtt a teszt üzemmód aktiválódik. Ha a gombot ebben az időszakban nyomják meg, a lencse folyamatosan villogni fog, amíg a bemelegedési időszak be nem fejeződik, majd a teszt üzemmód automatikusan elindul.
2. Erősítse meg a lefedettségi területet úgy, hogy végigsétál a téren, és megfigyeli a lencsét. A lencse minden mozgás érzékelésekor folyamatosan világít. Ha a lencse mozgás közben kikapcsolva marad, az érzékelő nem tud mozgást érzékelni azon a helyen.
3. A teszt üzemmódból való kilépéshez nyomja meg és engedje fel újra a „Test” (teszt) gombot. Ha a gombot nem nyomják meg, a teszt üzemmód a bekapcsolástól számított 15 perc elteltével, vagy a legutóbbi mozgásérzékelés után 5 perccel automatikusan lejár, ha a helyiség kiürül.
4. Ha az érzékelőnek jelentős nehézségei vannak a mozgás érzékelésével a teszt során, át kell helyezni egy másik helyre, és újra kell tesztelni.
   MEGJEGYZÉS: Ha az érzékelő nem kívánt területeken, például folyosókon vagy szomszédos szobákban érzékel mozgást, tekintse meg a www.lutron.com/occsensors oldalt.
5. Ha az érzékelő érzékelése megfelelő ezen a teszten, végezze el a vezeték nélküli kommunikációs tesztet a Vezeték nélküli kommunikáció tesztelése című szakaszban leírtak szerint.

Vezeték nélküli kommunikáció tesztelése

Ezt a tesztet el kell végezni annak ellenőrzésére, hogy az érzékelő megfelelően van-e beállítva a megfelelő fényerőszabályzóval vagy kapcsoló eszközzel, és hogy a kiválasztott érzékelő helyéről megfelelő vezeték nélküli kommunikáció érkezik-e.

Nyomja meg és engedje fel többször a „Light” (fény) gombot a lámpák be- és kikapcsolásához.

Speciális beállítás (opcionális)

A szenzor számos speciális beállítási móddal rendelkezik. A legtöbb telepítésnél az alapértelmezett beállítások biztosítják a legjobb teljesítményt, és nem kell használnia a speciális beállításokat.

A szenzor foglaltságérzékelő verziója három állítható speciális beállítási móddal rendelkezik: Időtúllépés, Automatikus bekapcsolás és Aktivitás. Az üresjárat-érzékelő verzió csak két móddal rendelkezik (az Automatikus bekapcsolás nem elérhető). Az alapértelmezett beállítások az alábbiakban találhatók.

Alapértelmezett beállítások:

• Időtúllépés: 15 perc
• Automatikus bekapcsolás: Engedélyezve (csak foglaltságérzékelő verzió)
• Aktivitás: Alacsony aktivitás

Speciális beállítási módok – Időtúllépés

• Időtúllépés
  A szenzor kikapcsolja a lámpákat, ha az időtúllépési időtartam alatt nem történik mozgás. Négy elérhető időtúllépési beállítás van: 1*, 5, 15 és 30 perc.
• Automatikus bekapcsolás (csak foglaltságérzékelő verzió)
  A szenzor automatikus bekapcsolási funkciója beállítható, hogy szabályozza, hogyan reagáljanak a lámpák a kezdeti foglaltságra. Három elérhető beállítás van: Mindig, Gyenge fény és Letiltás.
  • Engedélyezve: A lámpák mindig bekapcsolnak.
  • Gyenge fény: A lámpák csak akkor kapcsolnak be automatikusan belépéskor, ha nincs elegendő környezeti fény a helyiségben.
  • Letiltva: Ez a beállítás üresjárat módba kapcsolja a szenzort. A lámpák nem kapcsolnak be automatikusan, de az üresjárat után továbbra is automatikusan kikapcsolnak. A lámpákat manuálisan kell bekapcsolni a hozzá tartozó fényerőszabályzó vagy kapcsolóeszköz segítségével.

• Aktivitás

  A szenzor érzékenysége a helyiségben várható aktivitás szintje alapján állítható be. Három elérhető aktivitási beállítás van: Alacsony aktivitás, Közepes aktivitás és Magas aktivitás.
  • Alacsony aktivitás:

    Ez a legérzékenyebb beállítás, és a legkisebb mozgásokat is érzékeli. Ez az ajánlott beállítás, mivel szinte minden alkalmazáshoz jól használható. Ideális olyan helyiségekhez, ahol a bent tartózkodók gyakran ülnek hosszú ideig.
  • Közepes aktivitás**:

    Ez a beállítás valamivel kevésbé érzékeny, mint az Alacsony aktivitás beállítás, és olyan helyiségekhez használható, amelyekben normál aktivitás tapasztalható.
  • Magas aktivitás**: Ez a legkevésbé érzékeny beállítás, és olyan helyiségekhez használható, amelyekben általában csak nagy mozgások, például gyalogos forgalom tapasztalható.

* Az 1 perces időtúllépés kiválasztásához tartsa lenyomva az időtúllépés gombot körülbelül 10 másodpercig, amíg mind a 3 LED gyorsan villogni nem kezd. Az 1 perces időtúllépés beállításának mentéséhez tartsa lenyomva az időtúllépés gombot, amíg mind a 3 LED folyamatosan világítani nem kezd, jelezve, hogy az 1 perces időtúllépés mentve van.

** Az Alacsony aktivitás beállítás az alapértelmezett, és a legtöbb alkalmazáshoz a legjobban teljesít. Ritkán, ha a szenzort külső zajforrások, például fűtőnyílások, légkondicionáló nyílások vagy izzók közelébe helyezik, a lámpákat foglaltság nélkül is felkapcsolhatja, vagy túl sokáig égve tarthatja a lámpákat az üresjárat után. Ha ez előfordul, az érzékenység Közepes aktivitásra vagy Magas aktivitásra történő módosítása megoldhatja a problémát.
