Introducción

• Sensores inalámbricos de ocupación y desocupación alimentados por batería
  Cumple con el Título 24 de California
  LRF2-OCR2B-P 3 V- 14 mA 434 MHz (Ocupación / Desocupación)
  LRF2-VCR2B-P 3 V- 14 mA 434 MHz (Solo desocupación)
• Productos compatibles/Información adicional
  Para obtener una lista completa de productos compatibles y otra información adicional, visite www.lutron.com/occsensors

Descripción del producto

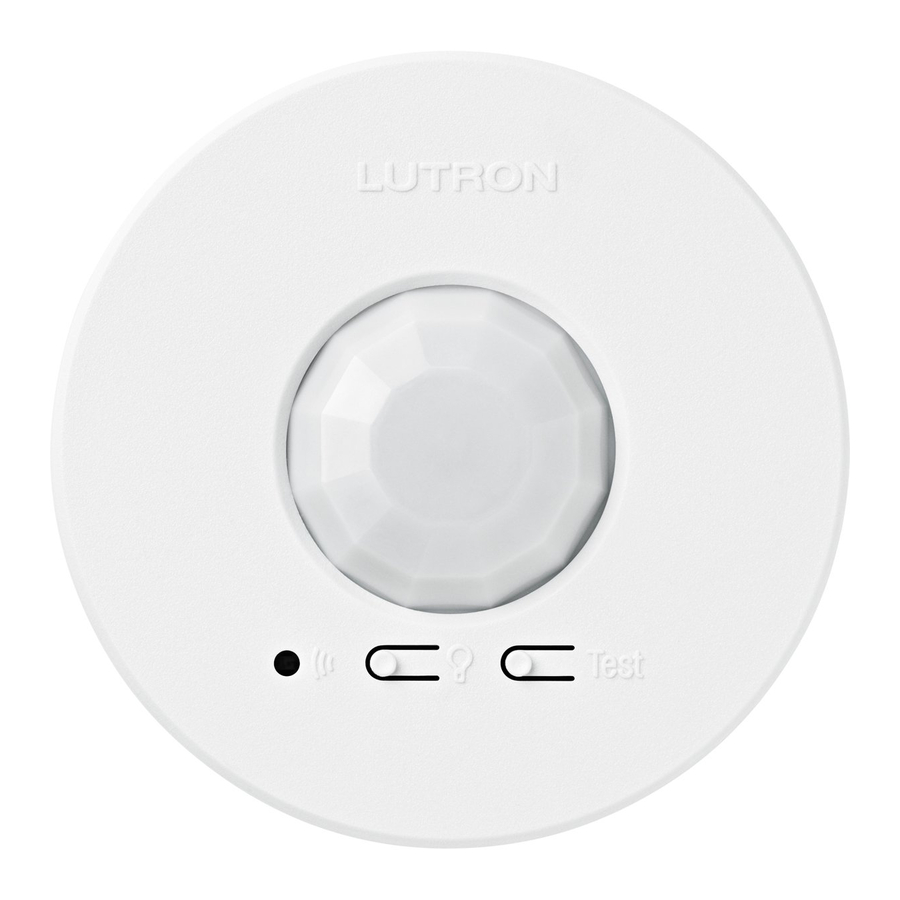

Los sensores de ocupación y desocupación montados en el techo de Lutron son dispositivos inalámbricos, alimentados por batería, de infrarrojo pasivo (PIR) que controlan automáticamente las luces a través de la comunicación de RF con un dispositivo de atenuación o conmutación.

Notas importantes

1. Este sensor es parte de un sistema y no se puede utilizar para controlar una carga sin un dispositivo de atenuación o conmutación compatible. Consulte las hojas de instrucciones de los dispositivos receptores para obtener información sobre la instalación.
2. Utilice únicamente baterías de litio de alta calidad, tamaño CR123, 3 V- (ANSI-5018LC, IEC-CR17345). NO utilice baterías recargables. El uso de baterías con una clasificación incorrecta podría dañar el sensor.

   AVISO: NO desarme, aplaste, perfore ni incinere las baterías. NO deseche las baterías en la basura doméstica normal. Recicle, llévelo a una instalación adecuada de eliminación de baterías o comuníquese con su proveedor local de eliminación de residuos con respecto a las restricciones locales sobre la eliminación o el reciclaje de baterías.

Peligro de atrapamiento.
Para evitar el riesgo de atrapamiento, lesiones graves o la muerte, estos controles no deben utilizarse para controlar equipos que no sean visibles desde cada ubicación de control o que puedan crear situaciones peligrosas, como el atrapamiento, si se operan accidentalmente. Los ejemplos de tales equipos que no deben ser operados por estos controles incluyen (pero no se limitan a) puertas motorizadas, puertas de garaje, puertas industriales, hornos de microondas, almohadillas térmicas, etc. Es responsabilidad del instalador asegurarse de que el equipo que se está controlando sea visible desde cada ubicación de control y que solo el equipo adecuado esté conectado a estos controles. No hacerlo podría resultar en lesiones graves o la muerte.

Funcionamiento del sensor

• Versión de ocupación
  El sensor encenderá automáticamente las luces cuando el espacio esté ocupado y apagará automáticamente las luces después de que el espacio esté desocupado.
• Versión solo de desocupación
  Las luces deben encenderse manualmente en el dispositivo de atenuación o conmutación. El sensor apagará automáticamente las luces después de que el espacio esté desocupado.

Preinstalación

1. Antes de configurar el sensor, se deben instalar los dispositivos de atenuación o conmutación correspondientes.
2. Gire y retire el soporte de montaje para insertar la batería en el compartimento de la batería.

Configuración

Para que el sensor funcione correctamente, primero debe configurarse con un dispositivo de atenuación o conmutación correspondiente. El procedimiento para configurar un sensor con un atenuador o interruptor electrónico Maestro WirelessR (solo MRF2) se detalla a continuación. Si está configurando un sensor con un dispositivo diferente, visite www.lutron.com/occsensors o consulte la guía de instalación de ese dispositivo.

Configuración de un sensor con un atenuador o interruptor electrónico Maestro Wireless®

1. Coloque el atenuador o el interruptor en el modo de configuración presionando y manteniendo presionado el botón de toque durante 6 segundos hasta que todos los LED del dispositivo comiencen a parpadear. Suelte el botón de toque.

2. Agregue el sensor al atenuador o interruptor presionando y manteniendo presionado el botón "Light" (Luz) en la parte frontal del sensor durante 6 segundos hasta que la lente parpadee brevemente. Las luces de la habitación también parpadearán 3 veces, lo que indica que el sensor se ha agregado correctamente. El atenuador o el interruptor saldrá automáticamente del modo de configuración.

3. El botón "Light" (Luz) ahora debería encender y apagar las luces de la habitación cuando se presiona. Repita el procedimiento anterior para configurar el sensor con dispositivos adicionales.

Rango de detección del sensor

Colocación y cobertura del sensor

Antes de montar el sensor, tenga en cuenta lo siguiente:

• El sensor está diseñado para usarse solo en el techo. NO lo instale en techos de más de 12 pies (3,7 m) de altura. (Consulte la sección Rango de detección del sensor)
• El sensor debe instalarse en un lugar donde tenga una buena vista de todas las partes de la habitación. El sensor requiere una línea de visión para funcionar correctamente. Si no puede ver el sensor, no puede verlo.
  El sensor no puede ver a través de objetos de vidrio, como puertas de patio o de ducha. (Consulte la sección Rango de detección del sensor)
• NO monte el sensor a menos de 6 pies (1,8 m) de las rejillas de ventilación de HVAC o de los hornos de microondas, a menos de 6 pulgadas (15 cm) de otros dispositivos de RF o a menos de 4 pies (1,2 m) de las bombillas instaladas debajo de la línea del techo. (Consulte la sección Rango de detección del sensor)
• El sensor se puede instalar hasta a 60 pies (18,3 m) de distancia de los dispositivos de atenuación o conmutación asociados si están en línea de visión directa. Si hay paredes u otras barreras entre el sensor y los dispositivos receptores, el sensor debe ubicarse dentro de los 30 pies (9,1 m). (Consulte la sección Rango de detección del sensor)
• Siempre que sea posible, evite colocar el sensor en un lugar donde tenga una vista amplia fuera del espacio deseado. Si esto es inevitable, la lente se puede enmascarar para bloquear la vista de las áreas no deseadas (consulte www.lutron.com/occsensors).

Métodos de montaje

1. Montaje en cielo raso suspendido
   Coloque el sensor en su lugar en la loseta y retire la loseta o retire una loseta adyacente para acceder a las patas del cable de montaje en la parte posterior de la loseta. Gire las patas de alambre juntas con fuerza.

   NOTA: Para obtener detalles sobre el montaje temporal en superficies de techo sólidas, visite www.lutron.com/occsensors
2. Montaje en techo sólido

• Perfore dos orificios piloto de 3/16 pulgadas (4,6 mm) para los anclajes de tornillo proporcionados.

• Presione los anclajes en los orificios y golpee al ras con un martillo.
• Coloque el lado plano del soporte de montaje contra el techo e instale los dos tornillos proporcionados con un destornillador manual.
• Fije el sensor al soporte de montaje insertando y girando en el sentido de las agujas del reloj hasta que el sensor encaje en su lugar.

Prueba de la cobertura del sensor

1. Con el sensor montado en el techo, presione y suelte el botón "Test" (Prueba). La lente se iluminará brevemente, lo que indica que se ha ingresado al modo de prueba.

   NOTA: Hay un período de calentamiento de 90 segundos después de que se instala la batería antes de que se active el modo de prueba. Si se presiona el botón durante este tiempo, la lente parpadeará continuamente hasta que se complete el período de calentamiento, y luego se ingresará automáticamente al modo de prueba.
2. Confirme el área de cobertura caminando por el espacio y observando la lente. La lente se iluminará de forma continua cada vez que se detecte movimiento. Si la lente permanece apagada durante el movimiento, el sensor no puede detectar el movimiento en esa ubicación.
3. Presione y suelte el botón "Test" (Prueba) nuevamente para salir del modo de prueba. Si no se presiona el botón, el modo de prueba se agotará automáticamente 15 minutos después de haber sido habilitado, o 5 minutos después del último movimiento detectado si la habitación está desocupada.
4. Si el sensor tiene problemas importantes para detectar el movimiento durante la prueba, debe moverse a otra ubicación y volver a probarse.
   NOTA: Si el sensor está detectando movimiento en áreas que no son deseables, como pasillos o habitaciones adyacentes, consulte www.lutron.com/occsensors
5. Si la detección del sensor es satisfactoria durante esta prueba, realice la prueba de comunicación inalámbrica como se describe en la sección Prueba de la comunicación inalámbrica.

Prueba de la comunicación inalámbrica

Esta prueba debe realizarse para verificar que el sensor se haya configurado correctamente con el dispositivo de atenuación o conmutación correspondiente y que haya una comunicación inalámbrica adecuada desde la ubicación del sensor elegida.

Presione y suelte el botón "Light" (Luz) varias veces para encender y apagar las luces.

Configuración avanzada (opcional)

El sensor cuenta con varios modos de configuración avanzada. Para la mayoría de las instalaciones, la configuración predeterminada proporcionará el mejor rendimiento y no necesitará utilizar la configuración avanzada.

La versión de ocupación del sensor tiene tres modos de configuración avanzada ajustables: Timeout, Auto-On y Activity. La versión solo de desocupación tiene solo dos modos (Auto-On no está disponible). La configuración predeterminada se enumera a continuación.

Configuración predeterminada:

• Timeout: 15 minutos
• Auto-On: Activado (solo versión de ocupación)
• Activity: Actividad baja

Timeout de modos de configuración avanzada

• Timeout
  El sensor apagará las luces si no se produce movimiento durante el período de timeout. Hay cuatro configuraciones de timeout disponibles: 1*, 5, 15 y 30 minutos.
• Auto-On (solo versión de ocupación)
  La funcionalidad de encendido automático del sensor se puede ajustar para controlar cómo responden las luces al ocuparse inicialmente. Hay tres configuraciones disponibles: Always, Low light y Disable.
  • Enabled: Las luces siempre se encenderán.
  • Low light: Las luces solo se encenderán automáticamente al entrar si no hay suficiente luz ambiental en la habitación.
  • Disabled: Esta configuración convierte el sensor al modo de desocupación. Las luces no se encenderán automáticamente, pero se apagarán automáticamente después de la desocupación. Las luces deben encenderse manualmente mediante el dispositivo de atenuación o conmutación asociado.

• Activity

  La sensibilidad del sensor se puede ajustar según el nivel de actividad esperado dentro de la habitación. Hay tres configuraciones de actividad disponibles: Low Activity, Medium Activity y High Activity.
  • Low Activity:

    Esta es la configuración más sensible y detectará movimientos muy leves. Esta es la configuración recomendada, ya que funcionará bien para casi todas las aplicaciones. Es ideal para espacios donde los ocupantes a menudo estarán sentados durante largos períodos de tiempo.
  • Medium Activity**:

    Esta configuración es ligeramente menos sensible que la configuración Low Activity y se puede utilizar para espacios que experimentan actividad normal.
  • High Activity**: Esta es la configuración menos sensible y se puede utilizar para espacios que generalmente solo experimentarán grandes movimientos, como el tráfico peatonal.

* Para seleccionar un timeout de 1 minuto, mantenga presionado el botón de timeout durante aproximadamente 10 segundos hasta que los 3 LED comiencen a parpadear rápidamente. Para guardar la configuración de timeout de 1 minuto, mantenga presionado el botón de timeout hasta que los 3 LED se enciendan de forma fija, lo que indica que se ha guardado el timeout de 1 minuto.

** La configuración Low Activity es la predeterminada y funcionará mejor para la mayoría de las aplicaciones. En raras ocasiones, si el sensor se coloca cerca de fuentes de ruido externas, como conductos de calefacción, conductos de aire acondicionado o bombillas, puede encender las luces sin ocupación o mantener las luces encendidas demasiado tiempo después de la desocupación. Si esto ocurre, cambiar la sensibilidad a Medium Activity o High Activity debería resolver el problema.
