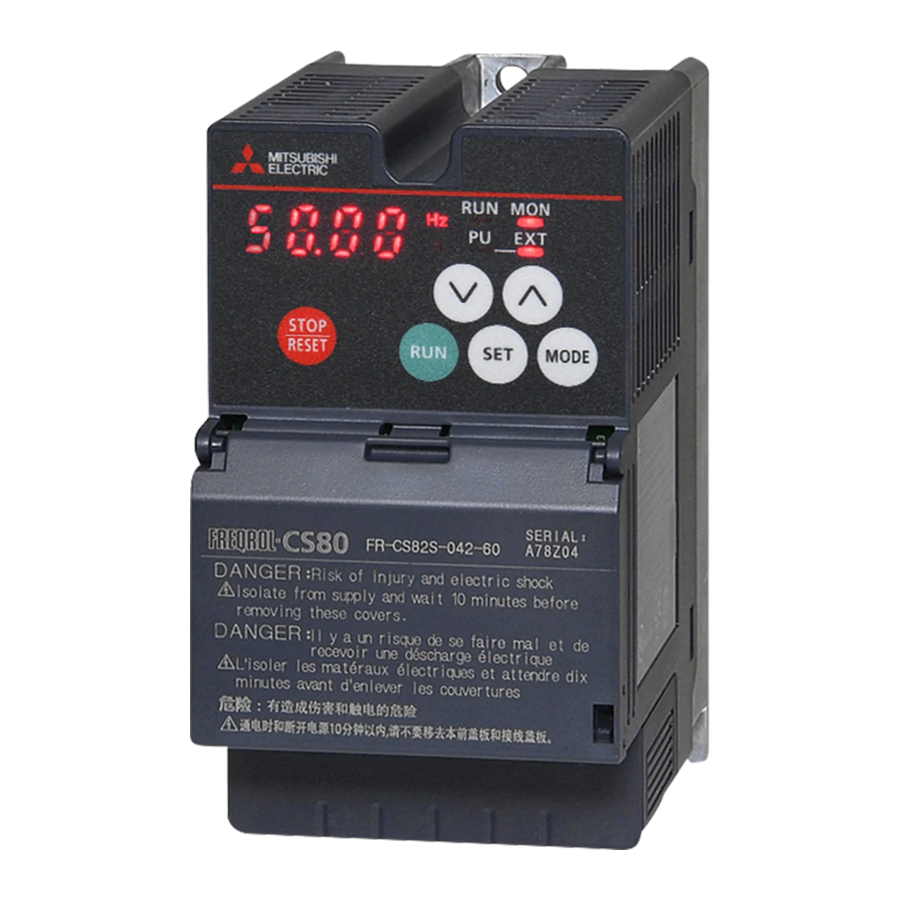

Mitsubishi Electric FR-CS82S, FR-CS84 - Οδηγός γρήγορης εκκίνησης μετατροπέα συχνότητας

Περαιτέρω πληροφορίες

Υπάρχει κίνδυνος για τη ζωή και την υγεία του χρήστη εάν δεν ληφθούν τα κατάλληλα προληπτικά μέτρα. Οι προφυλάξεις μπορούν να βρεθούν στο εγχειρίδιο οδηγιών του μετατροπέα συχνότητας FR-CS80.

Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με την εγκατάσταση, τον προγραμματισμό και τη λειτουργία του μετατροπέα συχνότητας, μη διστάσετε να επικοινωνήσετε με το γραφείο πωλήσεών σας ή με έναν από τους συνεργάτες πωλήσεών σας. Μπορείτε να επικοινωνήσετε με την τεχνική μας υποστήριξη στον ακόλουθο αριθμό: +49 (0) 2102 103 7914

Καλωδίωση τροφοδοσίας και κινητήρα

Τερματικό	Τροφοδοσία ρεύματος	Σύνδεση κινητήρα	Γείωση	Πηνίο σύνδεσης DC, αντίσταση πέδησης, μονάδα πέδησης
230 V, 1~
400 V, 3~

Καλωδίωση του κύριου κυκλώματος

Χρησιμοποιήστε μονωμένα ακροδέκτες λεπίδας για να συνδέσετε την τροφοδοσία ρεύματος και τον κινητήρα.

Τερματικό	Περιγραφή
R/L1, S/L2, T/L3 1	Σύνδεση τροφοδοσίας ρεύματος
U, V, W	Σύνδεση κινητήρα
P/+ b, PR	Σύνδεση για εξωτερική αντίσταση πέδησης
P/+ b, N/-	Σύνδεση για εξωτερική μονάδα πέδησης
P/+2, P1	Σύνδεση για πηνίο σύνδεσης DC
	PE

¹ L1 και N για μονοφασική τροφοδοσία ρεύματος.
² Για μονοφασικούς μετατροπείς συχνότητας, αυτός ο ακροδέκτης επισημαίνεται με "+".

Καλωδίωση

Ακροδέκτης κύριου κυκλώματος

Ακροδέκτης κυκλώματος ελέγχου

Μέθοδος καλωδίωσης

Σύνδεση τροφοδοσίας ρεύματος

1. Αφαιρέστε το περίβλημα για το παρακάτω μήκος. Εάν το μήκος του απογυμνωμένου περιβλήματος είναι πολύ μεγάλο, μπορεί να προκληθεί βραχυκύκλωμα με γειτονικά καλώδια. Εάν το μήκος είναι πολύ μικρό, τα καλώδια ενδέχεται να αποκολληθούν.
   Καλωδιώστε το απογυμνωμένο καλώδιο αφού το στρίψετε για να αποφύγετε να χαλαρώσει. Επιπλέον, μην το κολλήσετε


2. Σφίξτε τον ακροδέκτη λεπίδας.
   Εισάγετε καλώδια σε έναν ακροδέκτη λεπίδας και βεβαιωθείτε ότι τα καλώδια βγαίνουν για περίπου 0 έως 0,5 mm από ένα μανίκι. Ελέγξτε την κατάσταση του ακροδέκτη λεπίδας μετά τη σύσφιξη. Μη χρησιμοποιείτε έναν ακροδέκτη λεπίδας του οποίου η σύσφιξη είναι ακατάλληλη ή η όψη είναι κατεστραμμένη.Ακροδέκτες λεπίδας διαθέσιμοι στο εμπόριο (από τον Φεβρουάριο του 2017)

Καλωδίωση του κυκλώματος ελέγχου

Συνιστώμενο εύρος καλωδίων: 0,3 έως 0,75 mm²

Σήματα εισόδου

Χρησιμοποιήστε έναν σωλήνα άκρου καλωδίου και ένα καλώδιο για τη σύνδεση στους ακροδέκτες όπου το άκρο είναι απογυμνωμένο κατάλληλα. Τα μονοπύρηνα καλώδια μπορούν να συνδεθούν απευθείας στους ακροδέκτες μετά την αφαίρεση της μόνωσης.

Τερματικό	Περιγραφή
STF	Σήμα έναρξης περιστροφής προς τα εμπρός
STR	Σήμα έναρξης περιστροφής προς τα πίσω
RH, RM, RL	Επιλογή πολλαπλών ταχυτήτων
SD	Κοινός ακροδέκτης για τον ακροδέκτη εισόδου επαφής (λογική βύθισης). Κοινός ακροδέκτης (0 V) για την τροφοδοσία ρεύματος 24 V DC (ακροδέκτης PC).
PC	Έξοδος 24 V DC και κοινός ακροδέκτης για εισόδους κυκλώματος ελέγχου σε λογική πηγής
Τερματικό	Τύπος	Περιγραφή
10	Τροφοδοσία ρεύματος ρύθμισης συχνότητας	Χρησιμοποιείται ως τροφοδοσία ρεύματος για μια εξωτερική συσκευή, όπως ένα ποτενσιόμετρο ρύθμισης συχνότητας ή ένα ψηφιακό πάνελ μέτρησης.
2	Ρύθμιση συχνότητας (τάση)	Η εισαγωγή 0 έως 5 V DC (ή 0 έως 10 V DC) παρέχει τη μέγιστη συχνότητα εξόδου στα 5 V (ή 10 V) και καθιστά την είσοδο και την έξοδο ανάλογες.
4	Ρύθμιση συχνότητας (ρεύμα)	Η εισαγωγή ρεύματος 4 έως 20 mA DC Τάση εισόδου (ή 0 έως 5 V, 0 έως 10 V) (αρχική κατάσταση) παρέχει τη μέγιστη συχνότητα εξόδου στα 20 mA και καθιστά την είσοδο και την έξοδο ανάλογες. Αυτό το σήμα εισόδου είναι έγκυρο μόνο όταν το σήμα AU είναι ON (η είσοδος του ακροδέκτη 2 είναι άκυρη).
5	Ρύθμιση συχνότητας και κοινές αναλογικές έξοδοι	Ο ακροδέκτης 5 αντιπροσωπεύει το σημείο αναφοράς (0 V) για όλες τις αναλογικές τιμές σημείου ρύθμισης και για το αναλογικό σήμα εξόδου AM (τάση). Ο ακροδέκτης είναι απομονωμένος από το δυναμικό αναφοράς του ψηφιακού κυκλώματος (SD).
10	Είσοδος PTC (αισθητήρας PTC)	Οι ακροδέκτες 10 και 2 χρησιμεύουν ως είσοδος για έναν αισθητήρα PTC (θερμική προστασία κινητήρα).
2
A, B, C	Έξοδος ρελέ	Μια έξοδος επαφής αλλαγής που υποδεικνύει ότι έχει ενεργοποιηθεί μια προστατευτική λειτουργία ενός μετατροπέα και οι έξοδοι έχουν σταματήσει.
RS-485	Διεπαφή PU	Ο σύνδεσμος PU υποστηρίζει την επικοινωνία RS-485.

Στοιχεία του πίνακα λειτουργίας

Εμφάνιση	Όνομα	Περιγραφή
	STOP/ RESET key (Κλειδί STOP/RESET)	Σταματά τις εντολές λειτουργίας. Χρησιμοποιείται για την επαναφορά του μετατροπέα όταν ενεργοποιηθεί η προστατευτική λειτουργία.
	UP/DOWN key (Κλειδί UP/DOWN)	Χρησιμοποιείται για την αλλαγή της ρύθμισης της συχνότητας ή της παραμέτρου, κ.λπ. Ενεργοποιούνται επίσης οι ακόλουθες λειτουργίες: Εμφάνιση της τρέχουσας ρύθμισης κατά τη διάρκεια της βαθμονόμησης Εμφάνιση ενός αριθμού εγγραφής σφάλματος στο ιστορικό σφαλμάτων
	MODE key (Κλειδί MODE)	Αλλάζει την οθόνη παρακολούθησης (στοιχείο) στη λειτουργία παρακολούθησης. Κάθε πλήκτρο στον πίνακα λειτουργίας γίνεται μη λειτουργικό (κλειδώνει) κρατώντας πατημένο αυτό το πλήκτρο για 2 δευτερόλεπτα. Η λειτουργία κλειδώματος πλήκτρων απενεργοποιείται όταν το Pr.161 = "0 (αρχική τιμή)". Κρατώντας πατημένο αυτό το πλήκτρο για ένα δευτερόλεπτο εμφανίζεται η αρχική οθόνη. (Κατά τη διάρκεια της κανονικής λειτουργίας του μετατροπέα θα εμφανιστεί ως η πρώτη οθόνη στη λειτουργία παρακολούθησης, κατά τη διάρκεια μη φυσιολογικής λειτουργίας θα εμφανιστεί ως η πρώτη οθόνη στη λειτουργία ιστορικού σφαλμάτων. Επιστρέφει στην προηγούμενη οθόνη εάν πατηθεί κατά τη διάρκεια της ρύθμισης συχνότητας όταν είναι ενεργοποιημένη η λειτουργία εύκολης ρύθμισης.
	SET key (Κλειδί SET)	Επιβεβαιώνει κάθε επιλογή. Πατώντας αυτό το πλήκτρο σε μια λειτουργία διαφορετική από τη λειτουργία ρύθμισης παραμέτρων θα εμφανιστούν οι ρυθμίσεις παραμέτρων.
	RUN key (Κλειδί RUN)	Χρησιμοποιείται για να δώσει την εντολή έναρξης στον μετατροπέα. Η κατεύθυνση περιστροφής εξαρτάται από τη ρύθμιση Pr.40.

Βασική λειτουργία

1. Τα στοιχεία παρακολούθησης μπορούν να αλλάξουν.
2. Σε κάθε εμφάνιση εγγραφής σφάλματος, εμφανίζεται το "0" αντί για την ένδειξη σφάλματος όταν δεν υπάρχει εγγραφή σφάλματος.
3. Θα εμφανιστεί το "P. 0" εάν πατηθεί το πλήκτρο MODE (Κλειδί MODE) κατά τη διάρκεια της ρύθμισης παραμέτρων.

Αλλαγή της τιμής ρύθμισης παραμέτρου

Αλλάξτε τη ρύθμιση του Pr.1 Μέγιστη συχνότητα.

Διαδικασία λειτουργίας

1. Ενεργοποίηση της τροφοδοσίας του inverter
   Ο πίνακας λειτουργίας είναι σε λειτουργία παρακολούθησης.
2. Επιλογή της λειτουργίας ρύθμισης παραμέτρων
   Πατήστε για να επιλέξετε τη λειτουργία ρύθμισης παραμέτρων.
3. Επιλογή της παραμέτρου
   Πατήστε ή για να εμφανιστεί
   (Pr.1). Πατήστε για να διαβάσετε την τρέχουσα καθορισμένη τιμή.
   (αρχική τιμή) εμφανίζεται.
4. Αλλαγή της τιμής ρύθμισης
   Πατήστε ή αλλάξτε την καθορισμένη τιμή σε . Πατήστε για να εισαγάγετε τη ρύθμιση και
   εμφανίζονται εναλλάξ.

• Πατήστε ή για να διαβάσετε μια άλλη παράμετρο.
• Πατήστε για να εμφανιστεί ξανά η ρύθμιση.
• Πατήστε δύο φορές για να εμφανιστεί η επόμενη παράμετρος.
• Πατήστε για ένα δευτερόλεπτο για να επιστρέψετε την οθόνη στην πρώτη οθόνη στη λειτουργία παρακολούθησης (το στοιχείο παρακολούθησης που έχει οριστεί αρχικά στην πρώτη οθόνη είναι η συχνότητα).

ΣΗΜΕΙΩΣΗ

• Εάν δεν πληρούται μια συνθήκη εγγραφής παραμέτρου, εμφανίζεται ένα σφάλμα εγγραφής παραμέτρου στην οθόνη LCD. N
• Όταν Pr.77 Επιλογή εγγραφής παραμέτρου = "2 (αρχική τιμή)", η αλλαγή ρύθμισης παραμέτρου είναι διαθέσιμη μόνο όταν ο inverter είναι σταματημένος και υπό τη λειτουργία PU. Για να ενεργοποιήσετε την αλλαγή ρύθμισης παραμέτρου ενώ ο inverter είναι σε λειτουργία ή υπό τη λειτουργία λειτουργίας εκτός από τη λειτουργία PU, αλλάξτε τη ρύθμιση Pr.77.

Ένδειξη σφάλματος	Περιγραφή
	Σφάλμα εγγραφής παραμέτρου
	Σφάλμα εγγραφής κατά τη λειτουργία
	Σφάλμα βαθμονόμησης
	Σφάλμα καθορισμού λειτουργίας

Βασικές παράμετροι

¹Η εργοστασιακή ρύθμιση εξαρτάται από την κατηγορία απόδοσης του inverter συχνότητας.

Επισκόπηση των μηνυμάτων σφάλματος

Εάν έχει ενεργοποιηθεί μια λειτουργία προστασίας, εξαλείψτε την αιτία του σφάλματος και, στη συνέχεια, επαναφέρετε τον μετατροπέα συχνότητας. Είναι επιτακτική ανάγκη να ακολουθήσετε τη διαδικασία στο εγχειρίδιο οδηγιών για τον μετατροπέα συχνότητας FR-CS80. Μπορείτε να επαναφέρετε τον μετατροπέα συχνότητας πατώντας το κουμπί STOP/RESET (ΣΤΟΠ/ΕΠΑΝΑΦΟΡΑ) στον πίνακα χειρισμού (μόνο μετά από σοβαρό σφάλμα), απενεργοποιώντας και ενεργοποιώντας ξανά την τροφοδοσία ή αλλάζοντας το σήμα RES.

Ένδειξη πίνακα χειρισμού			Όνομα
Μηνύματα σφάλματος		HOLD	Κλείδωμα πίνακα χειρισμού
		LOCD	Κλείδωμα με κωδικό πρόσβασης
		ER1–ER4	Σφάλμα εγγραφής παραμέτρων
		Err.	Σφάλμα
Προειδοποιητικά μηνύματα		OL	Αποτροπή απώλειας στροφών (υπερένταση)
		oL	Αποτροπή απώλειας στροφών (υπέρταση)
		TH	Προειδοποίηση ηλεκτρονικού θερμικού ρελέ O/L
		PS	Διακοπή PU
		UV	Υπόταση
Ελαφρύ σφάλμα		iH	Υπερθέρμανση αντίστασης περιορισμού ρεύματος εισόδου
		FN	Ελαττωματικός ανεμιστήρας
Σοβαρό σφάλμα		E.OC1	Διακοπή υπερέντασης κατά την επιτάχυνση
		E.OC2	Διακοπή υπερέντασης κατά τη διάρκεια σταθερής ταχύτητας
		E.OC3	Διακοπή υπερέντασης κατά την επιβράδυνση ή τη διακοπή
		E.OV1	Διακοπή αναγεννητικής υπέρτασης κατά την επιτάχυνση
		E.OV2	Διακοπή αναγεννητικής υπέρτασης κατά τη διάρκεια σταθερής ταχύτητας
		E.OV3	Διακοπή αναγεννητικής υπέρτασης κατά την επιβράδυνση ή τη διακοπή
		E.THT	Διακοπή υπερφόρτωσης μετατροπέα (ηλεκτρονικό θερμικό O/L
		E.THM	Διακοπή υπερφόρτωσης κινητήρα (ηλεκτρονικό θερμικό O/L
		E.FIN	Υπερθέρμανση ψύκτρας
		E.JLF	Απώλεια φάσης εισόδου
		E.OLT	Διακοπή αποτροπής απώλειας στροφών
		E.GF	Υπερένταση σφάλματος γείωσης στην πλευρά εξόδου
		E.LF	Απώλεια φάσης εξόδου
		E.OHT	Λειτουργία εξωτερικού θερμικού ρελέ
		E.PE	Σφάλμα συσκευής αποθήκευσης παραμέτρων
		E.PUE	Αποσύνδεση PU
		E.RET	Υπέρβαση αριθμού επαναλήψεων
		E.5	Σφάλμα CPU
		E.CPU
		E.CDO	Ανώμαλη ανίχνευση ρεύματος εξόδου
		E.IOH	Σφάλμα κυκλώματος περιορισμού ρεύματος εισόδου
		E.E 10	Σφάλμα εξόδου μετατροπέα
