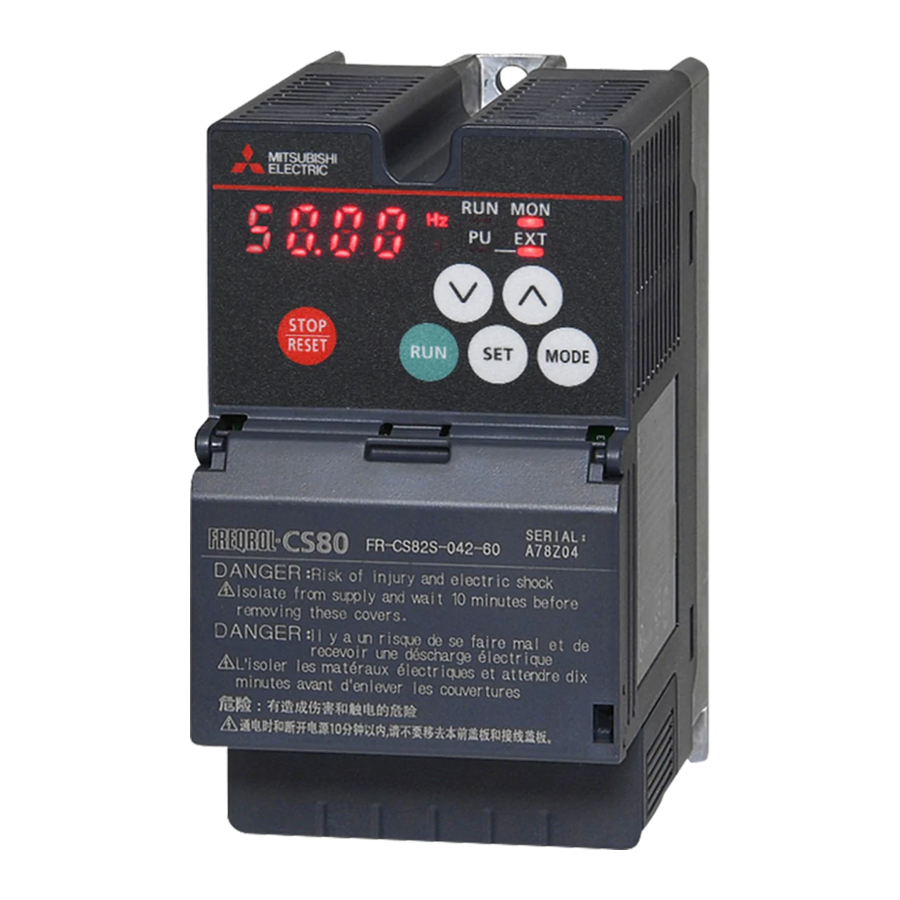

Mitsubishi Electric FR-CS82S, FR-CS84 - Vodnik za hiter začetek frekvenčnega pretvornika

Dodatne informacije

Obstaja tveganje za življenje in zdravje uporabnika, če ne bodo upoštevani ustrezni varnostni ukrepi. Varnostni ukrepi so navedeni v navodilih za uporabo frekvenčnega pretvornika FR-CS80.

Če imate kakršna koli vprašanja o namestitvi, programiranju in delovanju frekvenčnega pretvornika, se obrnite na vašo prodajno pisarno ali enega od vaših prodajnih partnerjev. Našo tehnično podporo lahko dosežete na naslednji številki: +49 (0) 2102 103 7914

Ožičenje napajalnika in motorja

Priključek	Napajanje	Priključek motorja	Ozemljitev	DC dušilka, zavorni upor, zavorna enota
230 V, 1~
400 V, 3~

Ožičenje glavnega tokokroga

Za priključitev napajalnika in motorja uporabite izolirane priključke z lopaticami.

Priključek	Opis
R/L1, S/L2, T/L3 1	Priključek napajalnika
U, V, W	Priključek motorja
P/+ b, PR	Priključek za zunanji zavorni upor
P/+ b, N/-	Priključek za zunanjo zavorno enoto
P/+2, P1	Priključek za DC dušilko
	PE

¹ L1 in N za enofazni napajalnik.
² Pri enofaznih frekvenčnih pretvornikih je ta priključek označen z "+".

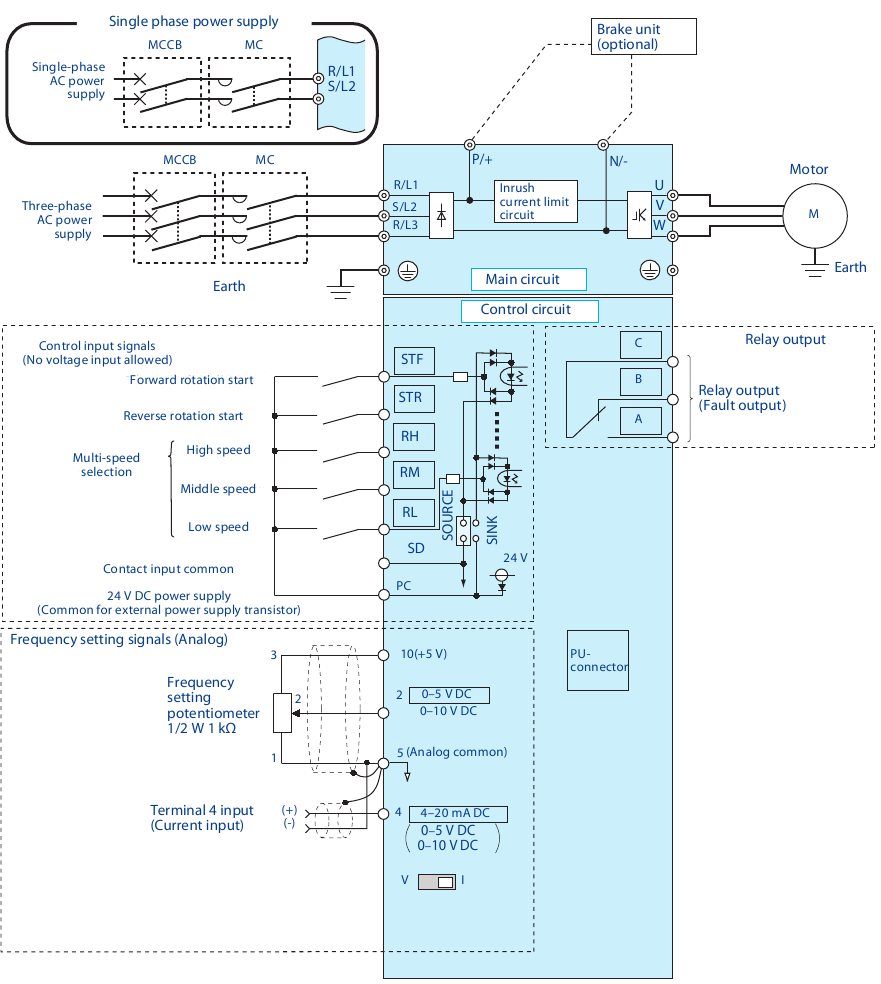

Ožičenje

Priključek glavnega tokokroga

Priključek krmilnega tokokroga

Metoda ožičenja

Priključek napajalnika

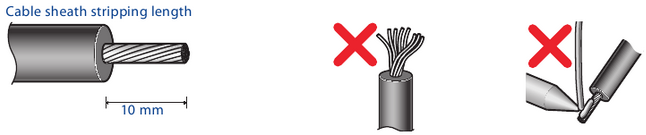

1. Odstranite plašč za spodnjo dolžino. Če je dolžina odstranjenega plašča predolga, lahko pride do kratkega stika s sosednjimi žicami. Če je dolžina prekratka, lahko žice odpadejo.
   Odstranjeni kabel ožičite po tem, ko ga zvijete, da preprečite, da bi se razrahljal. Poleg tega ga ne spajkajte

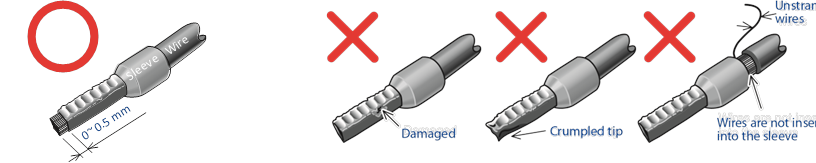

2. Stisnite priključek z lopatico.
   Vstavite žice v priključek z lopatico in preverite, ali žice izstopajo približno 0 do 0,5 mm iz tulca. Preverite stanje priključka z lopatico po stiskanju. Ne uporabljajte priključka z lopatico, katerega stiskanje je neustrezno ali je površina poškodovana.Priključki z lopaticami, ki so komercialno na voljo (od februarja 2017)

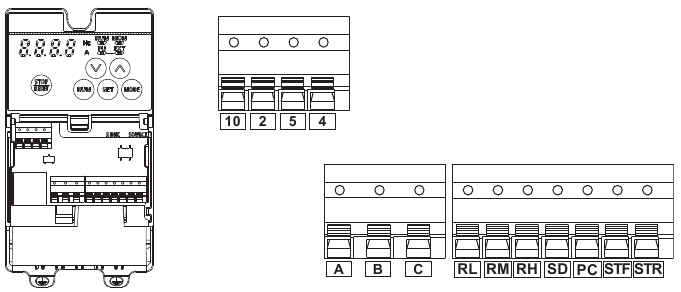

Ožičenje krmilnega tokokroga

Priporočena debelina kabla: 0,3 do 0,75 mm²

Vhodni signali

Za priključitev na priključke, kjer je konec ustrezno odstranjen, uporabite žično končno pušo in kabel. Enožilne kable lahko priključite neposredno na priključke po odstranitvi izolacije.

Priključek	Opis
STF	Začetni signal vrtenja naprej
STR	Začetni signal vrtenja nazaj
RH, RM, RL	Izbira več hitrosti
SD	Skupni priključek za vhodni priključek kontakta (potopna logika). Skupni priključek (0 V) za 24 V DC napajalnik (priključek PC).
PC	24 V DC izhod in skupni priključek za vhode krmilnega tokokroga v izvorni logiki
Priključek	Vrsta	Opis
10	Napajalnik za nastavitev frekvence	Uporablja se kot napajalnik za zunanjo napravo, kot je potenciometer za nastavitev frekvence ali digitalni panelni merilnik.
2	Nastavitev frekvence (napetost)	Vnos 0 do 5 V DC (ali 0 do 10 V DC) zagotavlja največjo izhodno frekvenco pri 5 V (ali 10 V) in naredi vhod in izhod sorazmerna.

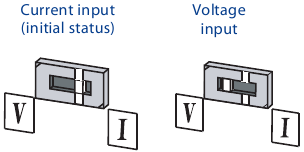

4	Nastavitev frekvence (tok)	Vnos 4 do 20 mA DC Tokovni vhod Napetost (ali 0 do 5 V, 0 do 10 V) (začetno stanje) vhod zagotavlja največjo izhodno frekvenco pri 20 mA in naredi vhod in izhod sorazmerna. Ta vhodni signal je veljaven samo, ko je signal AU VKLOPLJEN (vhod priključka 2 ni veljaven).
5	Nastavitev frekvence in skupni analogni izhodi	Priključek 5 predstavlja referenčno točko (0 V) za vse analogne nastavljene vrednosti in za analogni izhodni signal AM (napetost). Priključek je izoliran od referenčnega potenciala digitalnega tokokroga (SD).
10	PTC vhod (PTC senzor)	Priključka 10 in 2 služita kot vhod za PTC senzor (termična zaščita motorja).
2
A, B, C	Relejni izhod	Izhod preklopnega kontakta, ki označuje, da je bila aktivirana zaščitna funkcija pretvornika in so izhodi ustavljeni.
RS-485	PU vmesnik	Priključek PU podpira komunikacijo RS-485.

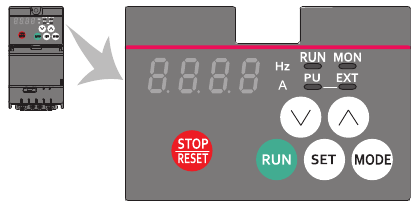

Komponente upravljalne plošče

Videz	Ime	Opis
	STOP/ RESET tipka (USTAVI/PONASTAVI)	Ustavi ukaze za delovanje. Uporablja se za ponastavitev pretvornika, ko je aktivirana zaščitna funkcija.
	UP/DOWN tipka (GOR/DOL)	Uporablja se za spreminjanje nastavitve frekvence ali parametra itd. Omogočene so tudi naslednje operacije: Prikaz trenutne nastavitve med kalibracijo Prikaz številke zapisa napake v zgodovini napak
	MODE tipka (NAČIN)	Preklopi zaslon za spremljanje (element) v načinu spremljanja. Vsaka tipka na upravljalni plošči postane neoperabilna (se zaklene), če to tipko držite 2 sekundi. Funkcija zaklepanja tipk je onemogočena, ko je Pr.161 = "0 (začetna vrednost)". Če to tipko držite eno sekundo, se prikaže začetni zaslon. (Med normalnim delovanjem pretvornika se bo prikazal kot prvi zaslon v načinu spremljanja; med nenormalnim delovanjem se bo prikazal kot prvi zaslon v načinu zgodovine napak. Če pritisnete med nastavljanjem frekvence, ko je omogočena funkcija enostavne nastavitve, se vrne na prejšnji zaslon.
	SET tipka (NASTAVI)	Potrdi vsako izbiro. Če pritisnete to tipko v načinu, ki ni način nastavljanja parametrov, se prikažejo nastavitve parametrov.
	RUN tipka (ZAŽENI)	Uporablja se za dajanje ukaza za zagon pretvorniku. Smer vrtenja je odvisna od nastavitve Pr.40.

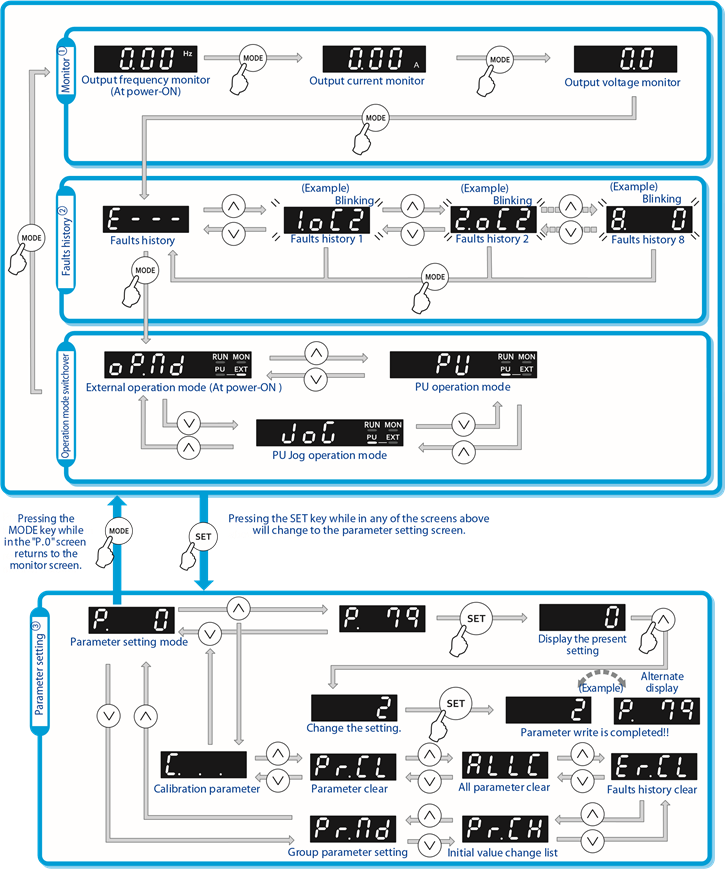

Osnovno delovanje

1. Elemente spremljanja je mogoče spremeniti.
2. V vsakem prikazu zapisa napake se namesto indikacije napake prikaže "0", ko zapis napake ne obstaja.
3. "P. 0" se bo pojavilo, če pritisnete tipko MODE (NAČIN) med nastavljanjem parametrov.

Spreminjanje vrednosti nastavitve parametra

Spremenite nastavitev Pr.1 Največja frekvenca.

Postopek delovanja

1. Vklop napajanja pretvornika
   Operacijska plošča je v načinu spremljanja.
2. Izbira načina nastavitve parametrov
   Pritisnite za izbiro načina nastavitve parametrov.
3. Izbira parametra
   Pritisnite ali za prikaz
   (Pr.1). Pritisnite za branje trenutne nastavljene vrednosti.
   (začetna vrednost) se prikaže.
4. Spreminjanje nastavljene vrednosti
   Pritisnite ali spremenite nastavljeno vrednost na . Pritisnite za vnos nastavitve in
   se prikažeta izmenično.

• Pritisnite ali za branje drugega parametra.
• Pritisnite za ponovni prikaz nastavitve.
• Pritisnite dvakrat za prikaz naslednjega parametra.
• Pritisnite za eno sekundo, da se zaslon vrne na prvi zaslon v načinu spremljanja (element spremljanja, ki je bil prvotno nastavljen na prvem zaslonu, je frekvenca).

OPOMBA

• Če pogoj za pisanje parametra ni izpolnjen, se na LCD-zaslonu prikaže napaka pri pisanju parametra. N
• Ko je Pr.77 Izbira pisanja parametra = "2 (začetna vrednost)", je sprememba nastavitve parametra na voljo samo, ko je pretvornik ustavljen in v načinu delovanja PU. Če želite omogočiti spremembo nastavitve parametra, medtem ko pretvornik deluje ali v načinu delovanja, ki ni način delovanja PU, spremenite nastavitev Pr.77.

Indikacija napake	Opis
	Napaka pri pisanju parametra
	Napaka pri pisanju med delovanjem
	Napaka pri umerjanju
	Napaka pri določitvi načina

Osnovni parametri

¹Tovarniška nastavitev je odvisna od razreda zmogljivosti frekvenčnega pretvornika.

Pregled sporočil o napakah

Če je bila aktivirana zaščitna funkcija, odpravite vzrok napake in nato ponastavite frekvenčni pretvornik. Nujno je, da sledite postopku v navodilih za uporabo frekvenčnega pretvornika FR-CS80. Frekvenčni pretvornik lahko ponastavite s pritiskom na gumb STOP/RESET na upravljalni plošči (samo po resni napaki), z izklopom in ponovnim vklopom napajanja ali s preklopom signala RES.

Prikaz na upravljalni plošči			Ime
Sporočila o napakah		HOLD	Zaklepanje upravljalne plošče
		LOCD	Zaklenjeno z geslom
		ER1–ER4	Napaka pri pisanju parametra
		Err.	Napaka
Opozorilna sporočila		OL	Preprečevanje zastoja (previsok tok)
		oL	Preprečevanje zastoja (prenapetost)
		TH	Predalarm elektronskega termičnega O/L releja
		PS	PU stop (PU zaustavitev)
		UV	Podnapetost
Manjša napaka		iH	Pregrevanje omejitvenega upora zagonskega toka
		FN	Okvarjen ventilator
Resna napaka		E.OC1	Izklop zaradi previsokega toka med pospeševanjem
		E.OC2	Izklop zaradi previsokega toka pri konstantni hitrosti
		E.OC3	Izklop zaradi previsokega toka med pojemanjem ali zaustavitvijo
		E.OV1	Izklop zaradi regenerativne prenapetosti med pospeševanjem
		E.OV2	Izklop zaradi regenerativne prenapetosti pri konstantni hitrosti
		E.OV3	Izklop zaradi regenerativne prenapetosti med pojemanjem ali zaustavitvijo
		E.THT	Izklop zaradi preobremenitve pretvornika (elektronski termični O/L
		E.THM	Izklop zaradi preobremenitve motorja (elektronski termični O/L
		E.FIN	Pregrevanje hladilnega telesa
		E.JLF	Izguba vhodne faze
		E.OLT	Zaustavitev zaradi preprečevanja zastoja
		E.GF	Previsok tok zaradi ozemljitvene napake na izhodni strani
		E.LF	Izguba izhodne faze
		E.OHT	Delovanje zunanjega termičnega releja
		E.PE	Napaka naprave za shranjevanje parametrov
		E.PUE	Odklop PU
		E.RET	Preseženo število poskusov
		E.5	Napaka CPU
		E.CPU
		E.CDO	Zaznavanje nenormalnega izhodnega toka
		E.IOH	Napaka omejitvenega tokokroga zagonskega toka
		E.E 10	Napaka izhoda pretvornika
