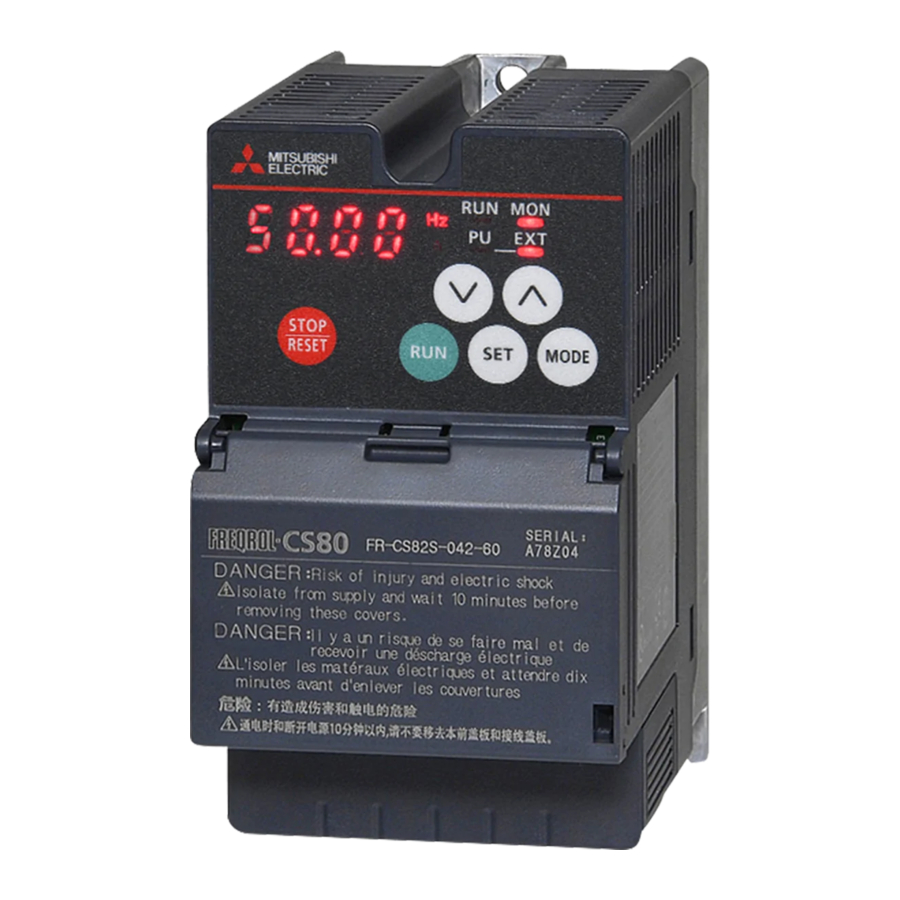

Mitsubishi Electric FR-CS82S, FR-CS84 - Dažnio keitiklio greitos pradžios vadovas

Daugiau informacijos

Jei nebus imtasi atitinkamų atsargumo priemonių, kyla pavojus naudotojo gyvybei ir sveikatai. Atsargumo priemones galite rasti dažnio keitiklio FR-CS80 naudojimo instrukcijoje.

Jei turite klausimų apie dažnio keitiklio montavimą, programavimą ir naudojimą, nedvejodami kreipkitės į savo pardavimo skyrių arba vieną iš savo pardavimo partnerių. Su mūsų technine pagalba galite susisiekti šiuo numeriu: +49 (0) 2102 103 7914

Maitinimo šaltinio ir variklio laidų sujungimas

Gnybtas	Maitinimo šaltinis	Variklio jungtis	Įžeminimas	Nuolatinės srovės grandinės droselis, stabdymo rezistorius, stabdymo blokas
230 V, 1~
400 V, 3~

Pagrindinės grandinės laidų sujungimas

Maitinimo šaltiniui ir varikliui prijungti naudokite izoliuotus ašmenų gnybtus.

Gnybtas	Aprašymas
R/L1, S/L2, T/L3 1	Maitinimo šaltinio jungtis
U, V, W	Variklio jungtis
P/+ b, PR	Jungtis išoriniam stabdymo rezistoriui
P/+ b, N/-	Jungtis išoriniam stabdymo blokui
P/+2, P1	Jungtis nuolatinės srovės grandinės droseliui
	PE

¹ L1 ir N vienfaziui maitinimo šaltiniui.
² Vienfaziuose dažnio keitikliuose šis gnybtas pažymėtas "+".

Laidų sujungimas

Pagrindinės grandinės gnybtas

Valdymo grandinės gnybtas

Laidų sujungimo būdas

Maitinimo šaltinio jungtis

1. Nuimkite apvalkalą žemiau nurodytu ilgiu. Jei nuimto apvalkalo ilgis yra per ilgas, gali įvykti trumpasis jungimas su gretimais laidais. Jei ilgis per trumpas, laidai gali atsijungti.
   Prijunkite nuimtą kabelį susukdami jį, kad jis neatsilaisvintų. Be to, nelituokite jo


2. Užspauskite ašmenų gnybtą.
   Įkiškite laidus į ašmenų gnybtą ir patikrinkite, ar laidai išlenda maždaug 0–0,5 mm nuo movos. Patikrinkite ašmenų gnybto būklę po užspaudimo. Nenaudokite ašmenų gnybto, kurio užspaudimas netinkamas arba pažeistas paviršius.Ašmenų gnybtai, kuriuos galima įsigyti (2017 m. vasario mėn.)

Valdymo grandinės laidų sujungimas

Rekomenduojamas kabelio storis: 0,3–0,75 mm²

Įvesties signalai

Naudokite laido galo movą ir kabelį jungčiai prie gnybtų, kurių galas yra tinkamai nuimtas. Vienagyslius kabelius galima jungti tiesiai prie gnybtų nuėmus izoliaciją.

Gnybtas	Aprašymas
STF	Signalas, skirtas pradėti sukimąsi į priekį
STR	Signalas, skirtas pradėti sukimąsi atgal
RH, RM, RL	Kelių greičių pasirinkimas
SD	Bendras gnybtas kontaktiniam įvesties gnybtui (įtraukimo logika). Bendras gnybtas (0 V) 24 V nuolatinės srovės maitinimo šaltiniui (gnybtas PC).
PC	24 V nuolatinės srovės išvestis ir bendras gnybtas valdymo grandinės įvestims šaltinio logikoje
Gnybtas	Tipas	Aprašymas
10	Dažnio nustatymo maitinimo šaltinis	Naudojamas kaip maitinimo šaltinis išoriniam įrenginiui, pvz., dažnio nustatymo potenciometrui arba skaitmeniniam skydelio matuokliui.
2	Dažnio nustatymas (įtampa)	Įvedus 0–5 V nuolatinės srovės (arba 0–10 V nuolatinės srovės), didžiausias išėjimo dažnis bus 5 V (arba 10 V), o įvestis ir išvestis bus proporcingos.
4	Dažnio nustatymas (srovė)	Įvedus 4–20 mA nuolatinės srovės Srovės įvesties Įtampa (arba 0–5 V, 0–10 V) (pradinė būsena) įvestis užtikrina didžiausią išėjimo dažnį esant 20 mA, o įvestis ir išvestis yra proporcingos. Šis įvesties signalas galioja tik tada, kai signalas AU yra įjungtas (2 gnybto įvestis negalioja).
5	Dažnio nustatymas ir analoginės išvestys bendrai	5 gnybtas žymi atskaitos tašką (0 V) visoms analoginėms nustatymo vertėms ir analoginiam išvesties signalui AM (įtampa). Gnybtas yra izoliuotas nuo skaitmeninės grandinės atskaitos potencialo (SD).
10	PTC įvestis (PTC jutiklis)	10 ir 2 gnybtai naudojami kaip PTC jutiklio (šiluminės variklio apsaugos) įvestis.
2
A, B, C	Relės išvestis	Perjungimo kontakto išvestis, rodanti, kad suaktyvinta keitiklio apsaugos funkcija ir išvestys sustabdytos.
RS-485	PU sąsaja	PU jungtis palaiko RS-485 ryšį.

Valdymo skydelio komponentai

Išvaizda	Pavadinimas	Aprašymas
	STOP/ RESET (STOP/ ATSTATYMAS) klavišas	Sustabdo veikimo komandas. Naudojamas keitikliui atstatyti, kai suaktyvinama apsaugos funkcija.
	UP/DOWN (AUKŠTYN/ŽEMYN) klavišas	Naudojamas dažnio arba parametro nustatymui keisti ir pan. Taip pat įgalinamos šios operacijos: Esamo nustatymo rodymas kalibruojant Klaidos istorijoje rodomas klaidos įrašo numeris
	MODE (REŽIMO) klavišas	Perjungia stebėjimo ekraną (elementą) stebėjimo režimu. Kiekvienas valdymo skydelio klavišas tampa neveiksmingas (užsirakina) palaikius šį klavišą 2 sekundes. Klavišų užrakinimo funkcija išjungiama, kai Pr.161 = "0 (pradinė vertė)". Palaikius šį klavišą vieną sekundę, parodomas pradinis ekranas. (Normalaus keitiklio veikimo metu jis pasirodys kaip pirmasis ekranas stebėjimo režimu; nenormalaus veikimo metu jis pasirodys kaip pirmasis ekranas klaidų istorijos režimu. Grįžta į ankstesnį ekraną, jei paspaudžiamas dažnio nustatymo metu, kai įgalinta paprasto nustatymo funkcija.
	SET (NUSTATYMO) klavišas	Patvirtina kiekvieną pasirinkimą. Paspaudus šį klavišą režimu, kuris nėra parametrų nustatymo režimas, bus rodomi parametrų nustatymai.
	RUN (PALEIDIMO) klavišas	Naudojamas keitikliui paleidimo komandai duoti. Sukimosi kryptis priklauso nuo Pr.40 nustatymo.

Pagrindinis veikimas

1. Galima keisti stebėjimo elementus.
2. Kiekviename klaidos įrašo ekrane vietoj klaidos indikacijos rodoma "0", kai nėra klaidos įrašo.
3. Jei parametrų nustatymo metu paspaudžiamas MODE (REŽIMO) klavišas, pasirodys "P. 0".

Parametro nustatymo reikšmės keitimas

Pakeiskite Pr.1 Maksimalaus dažnio nustatymą.

Veikimo procedūra

1. Inverterio įjungimas
   Valdymo skydelis yra stebėjimo režime.
2. Parametro nustatymo režimo pasirinkimas
   Paspauskite , kad pasirinktumėte parametro nustatymo režimą.
3. Parametro pasirinkimas
   Paspauskite arba , kad būtų rodoma
   (Pr.1). Paspauskite , kad perskaitytumėte esamą nustatytą reikšmę.
   Atsiras (pradinė reikšmė).
4. Nustatymo reikšmės keitimas
   Paspauskite arba , kad pakeistumėte nustatytą reikšmę į . Paspauskite , kad įvestumėte nustatymą ir
   rodomi pakaitomis.

• Paspauskite arba , kad perskaitytumėte kitą parametrą.
• Paspauskite , kad vėl parodytumėte nustatymą.
• Paspauskite du kartus, kad būtų parodytas kitas parametras.
• Paspauskite vieną sekundę, kad grąžintumėte ekraną į pirmąjį stebėjimo režimo ekraną (stebėjimo elementas, iš pradžių nustatytas pirmame ekrane, yra dažnis).

PASTABA

• Jei parametro įrašymo sąlyga neįvykdyta, LCD ekrane pasirodys parametro įrašymo klaida. N
• Kai Pr.77 Parametro įrašymo pasirinkimas = "2 (pradinė reikšmė)", parametro nustatymo pakeitimas galimas tik tada, kai inverteris yra sustabdytas ir veikia PU veikimo režimu. Norėdami įgalinti parametro nustatymo pakeitimą, kai inverteris veikia arba veikia kitu nei PU veikimo režimu, pakeiskite Pr.77 nustatymą.

Klaidos indikacija	Aprašymas
	Parametro įrašymo klaida
	Įrašymo klaida veikimo metu
	Kalibravimo klaida
	Režimo paskirties klaida

Pagrindiniai parametrai

¹Gamyklinis nustatymas priklauso nuo dažnio keitiklio našumo klasės.

Klaidų pranešimų apžvalga

Jei buvo suaktyvinta apsauginė funkcija, pašalinkite klaidos priežastį ir iš naujo nustatykite dažnio keitiklį. Būtina laikytis FR-CS80 dažnio keitiklio naudojimo instrukcijoje nurodytos procedūros. Dažnio keitiklį galite iš naujo nustatyti paspausdami STOP/RESET (STOP/RESET (sustabdyti/atstatyti)) mygtuką ant valdymo skydelio (tik po rimtos klaidos), išjungdami ir vėl įjungdami maitinimo šaltinį arba perjungdami RES signalą.

Valdymo skydelio indikacija			Pavadinimas
Klaidų pranešimai		HOLD	Valdymo skydelio užraktas
		LOCD	Slaptažodžiu užrakinta
		ER1–ER4	Parametro įrašymo klaida
		Err.	Klaida
Įspėjamieji pranešimai		OL	Apsauga nuo užstrigimo (per srovė)
		oL	Apsauga nuo užstrigimo (per aukšta įtampa)
		TH	Elektroninės šiluminės O/L relės išankstinis įspėjimas
		PS	PU sustabdymas
		UV	Per žema įtampa
Nedidelė klaida		iH	Įjungimo srovės ribojimo rezistoriaus perkaitimas
		FN	Sugedęs ventiliatorius
Rimta klaida		E.OC1	Per srovės išjungimas pagreičio metu
		E.OC2	Per srovės išjungimas pastovaus greičio metu
		E.OC3	Per srovės išjungimas lėtėjimo arba sustabdymo metu
		E.OV1	Regeneracinės per aukštos įtampos išjungimas pagreičio metu
		E.OV2	Regeneracinės per aukštos įtampos išjungimas pastovaus greičio metu
		E.OV3	Regeneracinės per aukštos įtampos išjungimas lėtėjimo arba sustabdymo metu
		E.THT	Inverterio perkrovos išjungimas (elektroninis šiluminis O/L)
		E.THM	Variklio perkrovos išjungimas (elektroninis šiluminis O/L)
		E.FIN	Šilumokaičio perkaitimas
		E.JLF	Įvesties fazės praradimas
		E.OLT	Sustabdymas dėl apsaugos nuo užstrigimo
		E.GF	Išvesties pusės įžeminimo (žemės) gedimo per srovė
		E.LF	Išvesties fazės praradimas
		E.OHT	Išorinės šiluminės relės veikimas
		E.PE	Parametrų saugojimo įrenginio gedimas
		E.PUE	PU atjungimas
		E.RET	Pakartojimų skaičiaus perviršis
		E.5	CPU gedimas
		E.CPU
		E.CDO	Nenormalus išvesties srovės aptikimas
		E.IOH	Įjungimo srovės ribojimo grandinės gedimas
		E.E 10	Inverterio išvesties gedimas
