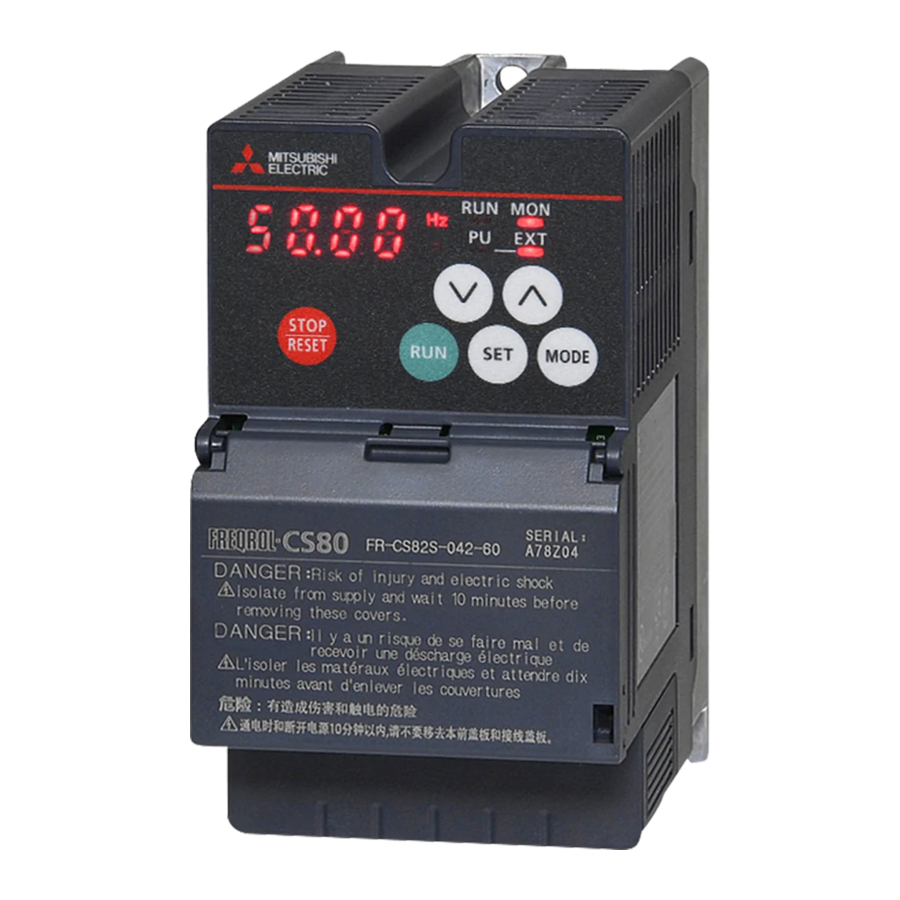

Mitsubishi Electric FR-CS82S, FR-CS84 - Rýchly návod na použitie frekvenčného meniča

Ďalšie informácie

Ak sa neprijmú vhodné preventívne opatrenia, existuje riziko ohrozenia života a zdravia používateľa. Preventívne opatrenia nájdete v návode na obsluhu frekvenčného meniča FR-CS80.

Ak máte akékoľvek otázky týkajúce sa inštalácie, programovania a prevádzky frekvenčného meniča, neváhajte kontaktovať svoju obchodnú kanceláriu alebo jedného z vašich obchodných partnerov. Našu technickú podporu môžete kontaktovať na nasledujúcom čísle: +49 (0) 2102 103 7914

Zapojenie napájania a motora

Svorka	Napájanie	Pripojenie motora	Uzemnenie	Tlmivka DC zbernice, brzdný odpor, brzdná jednotka
230 V, 1~
400 V, 3~

Zapojenie hlavného obvodu

Na pripojenie napájania a motora použite izolované nožové svorky.

Svorka	Popis
R/L1, S/L2, T/L3 1	Pripojenie napájania
U, V, W	Pripojenie motora
P/+ b, PR	Pripojenie pre externý brzdný odpor
P/+ b, N/-	Pripojenie pre externú brzdnú jednotku
P/+2, P1	Pripojenie pre tlmivku DC zbernice
	PE

¹ L1 a N pre jednofázové napájanie.
² Pre jednofázové frekvenčné meniče je táto svorka označená "+".

Zapojenie

Svorka hlavného obvodu

Svorka riadiaceho obvodu

Spôsob zapojenia

Pripojenie napájania

1. Odizolujte plášť na nižšie uvedenú dĺžku. Ak je dĺžka odizolovaného plášťa príliš dlhá, môže dôjsť ku skratu so susednými vodičmi. Ak je dĺžka príliš krátka, vodiče sa môžu uvoľniť.
   Odizolovaný kábel zapojte po jeho skrútení, aby sa zabránilo jeho uvoľneniu. Okrem toho ho nepájkujte


2. Nalisujte nožovú svorku.
   Vložte vodiče do nožovej svorky a skontrolujte, či vodiče vyčnievajú zo objímky približne 0 až 0,5 mm. Po nalisovaní skontrolujte stav nožovej svorky. Nepoužívajte nožovú svorku, ktorej nalisovanie je nevhodné alebo je poškodená.Nožové svorky komerčne dostupné (k februáru 2017)

Zapojenie riadiaceho obvodu

Odporúčaný prierez kábla: 0,3 až 0,75 mm²

Vstupné signály

Na pripojenie ku svorkám použite koncovú objímku a kábel, ktorého koniec je vhodne odizolovaný. Jednožilové káble je možné pripojiť priamo ku svorkám po odstránení izolácie.

Svorka	Popis
STF	Signál štartu otáčania dopredu
STR	Signál štartu otáčania dozadu
RH, RM, RL	Výber viacerých rýchlostí
SD	Spoločná svorka pre vstupnú svorku kontaktu (sink logic). Spoločná svorka (0 V) pre 24 V DC napájanie (svorka PC).
PC	24 V DC výstup a spoločná svorka pre vstupy riadiaceho obvodu v source logic
Svorka	Typ	Popis
10	Napájanie pre nastavenie frekvencie	Používa sa ako napájanie pre externé zariadenie, ako je potenciometer na nastavenie frekvencie alebo digitálny panelový merač.
2	Nastavenie frekvencie (napätie)	Zadaním 0 až 5 V DC (alebo 0 až 10 V DC) sa dosiahne maximálna výstupná frekvencia pri 5 V (alebo 10 V) a vstup a výstup sú proporcionálne.
4	Nastavenie frekvencie (prúd)	Zadaním 4 až 20 mA DC Prúdový vstup Napätie (alebo 0 až 5 V, 0 až 10 V) (počiatočný stav) vstup poskytuje maximálnu výstupnú frekvenciu pri 20 mA a vstup a výstup sú proporcionálne. Tento vstupný signál je platný len vtedy, keď je signál AU zapnutý (vstup svorky 2 je neplatný).
5	Nastavenie frekvencie a analógové výstupy spoločné	Svorka 5 predstavuje referenčný bod (0 V) pre všetky analógové hodnoty nastavenia a pre analógový výstupný signál AM (napätie). Svorka je izolovaná od referenčného potenciálu digitálneho obvodu (SD).
10	PTC vstup (PTC senzor)	Svorky 10 a 2 slúžia ako vstup pre PTC senzor (tepelná ochrana motora).
2
A, B, C	Reléový výstup	Prepínací kontaktový výstup, ktorý indikuje, že bola aktivovaná ochranná funkcia meniča a výstupy sú zastavené.
RS-485	PU rozhranie	Konektor PU podporuje komunikáciu RS-485.

Komponenty ovládacieho panela

Vzhľad	Názov	Popis
	STOP/ RESET key (STOP/ RESET kláves)	Zastaví príkazy na vykonanie operácie. Používa sa na resetovanie meniča, keď je aktivovaná ochranná funkcia.
	UP/DOWN key (UP/DOWN kláves)	Používa sa na zmenu nastavenia frekvencie alebo parametra atď. Povolené sú aj nasledujúce operácie: Zobrazenie aktuálneho nastavenia počas kalibrácie Zobrazenie čísla záznamu o poruche v histórii porúch
	MODE key (MODE kláves)	Prepína obrazovku monitora (položku) v režime monitora. Každý kláves na ovládacom paneli sa stane nefunkčným (uzamkne sa) podržaním tohto klávesu na 2 sekundy. Funkcia uzamknutia klávesov je deaktivovaná, keď je Pr.161 = "0 (počiatočná hodnota)". Podržaním tohto klávesu na jednu sekundu sa zobrazí úvodná obrazovka. (Počas normálnej prevádzky meniča sa zobrazí ako prvá obrazovka v režime monitora; počas abnormálnej prevádzky sa zobrazí ako prvá obrazovka v režime histórie porúch. Ak sa stlačí počas nastavenia frekvencie, keď je povolená funkcia jednoduchého nastavenia, vráti sa na predchádzajúcu obrazovku.
	SET key (SET kláves)	Potvrdí každý výber. Stlačením tohto klávesu v inom režime ako v režime nastavenia parametrov sa zobrazia nastavenia parametrov.
	RUN key (RUN kláves)	Používa sa na zadanie príkazu štartu meniču. Smer otáčania závisí od nastavenia Pr.40.

Základná obsluha

1. Položky monitora je možné zmeniť.
2. V každom zobrazení záznamu o poruche sa namiesto indikácie poruchy zobrazí "0", ak neexistuje žiadny záznam o poruche.
3. Ak sa počas nastavenia parametrov stlačí kláves MODE, zobrazí sa "P. 0".

Zmena hodnoty nastavenia parametra

Zmena nastavenia Pr.1 Maximálna frekvencia.

Prevádzkový postup

1. Zapnutie napájania meniča
   Ovládací panel je v režime monitorovania.
2. Výber režimu nastavenia parametrov
   Stlačením vyberte režim nastavenia parametrov.
3. Výber parametra
   Stlačením alebo zobrazte
   (Pr.1). Stlačením prečítajte aktuálnu nastavenú hodnotu.
   (počiatočná hodnota) sa zobrazí.
4. Zmena nastavenej hodnoty
   Stlačením alebo zmeňte nastavenú hodnotu na . Stlačením zadajte nastavenie a
   sa zobrazujú striedavo.

• Stlačením alebo prečítajte ďalší parameter.
• Stlačením zobrazte nastavenie znova.
• Stlačením dvakrát zobrazte nasledujúci parameter.
• Stlačením na jednu sekundu sa displej vráti na prvú obrazovku v režime monitorovania (položka monitora pôvodne nastavená na prvej obrazovke je frekvencia).

POZNÁMKA

• Ak nie je splnená podmienka zápisu parametra, na LCD displeji sa zobrazí chyba zápisu parametra. N
• Keď Pr.77 Výber zápisu parametra = "2 (počiatočná hodnota)", zmena nastavenia parametra je k dispozícii iba vtedy, keď je menič zastavený a v prevádzkovom režime PU. Ak chcete povoliť zmenu nastavenia parametra počas chodu meniča alebo v inom prevádzkovom režime ako je prevádzkový režim PU, zmeňte nastavenie Pr.77.

Indikácia chyby	Popis
	Chyba zápisu parametra
	Chyba zápisu počas prevádzky
	Chyba kalibrácie
	Chyba určenia režimu

Základné parametre

¹Výrobné nastavenie závisí od výkonnostnej triedy frekvenčného meniča.

Prehľad chybových hlásení

Ak sa aktivovala ochranná funkcia, odstráňte príčinu chyby a potom resetujte frekvenčný menič. Je nevyhnutné, aby ste dodržiavali postup v návode na obsluhu frekvenčného meniča FR-CS80. Frekvenčný menič môžete resetovať stlačením tlačidla STOP/RESET na ovládacom paneli (iba po vážnej chybe), vypnutím a opätovným zapnutím napájania alebo prepnutím signálu RES.

Indikácia na ovládacom paneli			Názov
Chybové hlásenia		HOLD	Zámok ovládacieho panela
		LOCD	Heslom uzamknuté
		ER1–ER4	Chyba zápisu parametra
		Err.	Chyba
Výstražné hlásenia		OL	Prevencia zastavenia (nadprúd)
		oL	Prevencia zastavenia (prepätie)
		TH	Predalarm elektronického tepelného preťaženia O/L
		PS	PU stop (zastavenie PU)
		UV	Podpätie
Mierna chyba		iH	Prehriatie obmedzovacieho rezistora nábehového prúdu
		FN	Chybný ventilátor
Vážna chyba		E.OC1	Vypnutie nadprúdom počas akcelerácie
		E.OC2	Vypnutie nadprúdom počas konštantnej rýchlosti
		E.OC3	Vypnutie nadprúdom počas decelerácie alebo zastavenia
		E.OV1	Regeneratívne vypnutie prepätím počas akcelerácie
		E.OV2	Regeneratívne vypnutie prepätím počas konštantnej rýchlosti
		E.OV3	Regeneratívne vypnutie prepätím počas decelerácie alebo zastavenia
		E.THT	Vypnutie preťažením meniča (elektronické tepelné O/L)
		E.THM	Vypnutie preťažením motora (elektronické tepelné O/L)
		E.FIN	Prehriatie chladiča
		E.JLF	Strata vstupnej fázy
		E.OLT	Zastavenie prevenciou zastavenia
		E.GF	Nadprúd pri zemnom spojení na výstupnej strane
		E.LF	Strata výstupnej fázy
		E.OHT	Aktivácia externého tepelného relé
		E.PE	Chyba zariadenia na ukladanie parametrov
		E.PUE	Odpojenie PU
		E.RET	Prekročenie počtu opakovaní
		E.5	Chyba CPU
		E.CPU
		E.CDO	Abnormálna detekcia výstupného prúdu
		E.IOH	Chyba obvodu obmedzenia nábehového prúdu
		E.E 10	Chyba výstupu meniča
