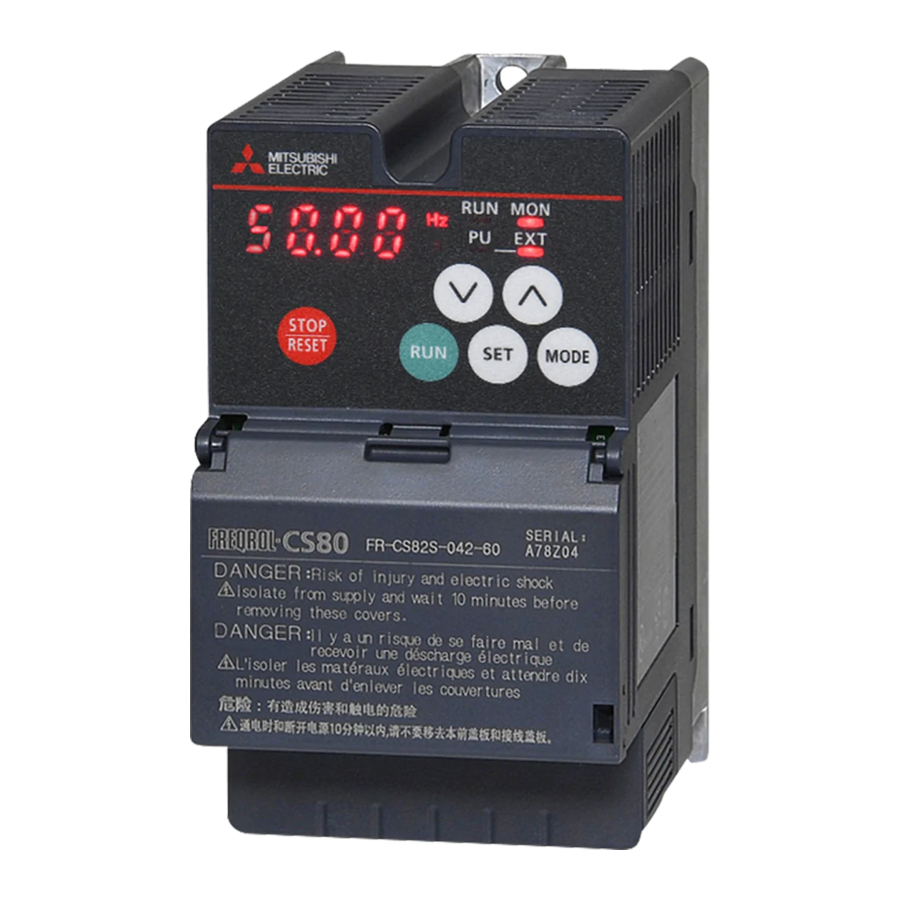

Mitsubishi Electric FR-CS82S, FR-CS84 - Snelstartgids frequentieregelaar

Verdere informatie

Er is een risico voor het leven en de gezondheid van de gebruiker als er geen passende voorzorgsmaatregelen worden genomen. De voorzorgsmaatregelen zijn te vinden in de handleiding van de frequentieregelaar FR-CS80.

Als u vragen heeft over de installatie, programmering en bediening van de frequentieregelaar, neem dan gerust contact op met uw verkoopkantoor of een van uw verkooppartners. U kunt onze technische ondersteuning bereiken op het volgende nummer: +49 (0) 2102 103 7914

Bedrading van voeding en motor

Aansluiting	Voeding	Motoraansluiting	Aarde	DC-link smoorspoel, remweerstand, remeenheid
230 V, 1~
400 V, 3~

Bedrading van het hoofdcircuit

Gebruik geïsoleerde kabelschoenen om de voeding en de motor aan te sluiten.

Aansluiting	Omschrijving
R/L1, S/L2, T/L3 1	Voedingsaansluiting
U, V, W	Motoraansluiting
P/+ b, PR	Aansluiting voor externe remweerstand
P/+ b, N/-	Aansluiting voor externe remeenheid
P/+2, P1	Aansluiting voor DC-link smoorspoel
	PE

¹ L1 en N voor enkelfasige voeding.
² Voor enkelfasige frequentieregelaars is deze aansluiting gemarkeerd met "+".

Bedrading

Hoofdcircuit aansluiting

Besturingscircuit aansluiting

Bedradingsmethode

Voedingsaansluiting

1. Strip de mantel over de onderstaande lengte. Als de lengte van de gestripte mantel te lang is, kan er kortsluiting ontstaan met naburige draden. Als de lengte te kort is, kunnen draden loskomen.
   Sluit de gestripte kabel aan na deze te hebben gedraaid om te voorkomen dat deze losraakt. Soldeer het bovendien niet vast.


2. Krimp de kabelschoen.
   Steek draden in een kabelschoen en controleer of de draden ongeveer 0 tot 0,5 mm uit een huls komen. Controleer de staat van de kabelschoen na het krimpen. Gebruik geen kabelschoen waarvan het krimpen onjuist is of waarvan het oppervlak is beschadigd.Commercieel verkrijgbare kabelschoenen (vanaf februari 2017)

Bedrading van het besturingscircuit

Aanbevolen kabeldikte: 0,3 tot 0,75 mm²

Ingangssignalen

Gebruik een draadeindhuls en een kabel voor de aansluiting op de aansluitingen waar het uiteinde op de juiste manier is gestript. Enkeladerige kabels kunnen direct op de aansluitingen worden aangesloten na het verwijderen van de isolatie.

Aansluiting	Omschrijving
STF	Startsignaal voorwaartse rotatie
STR	Startsignaal achterwaartse rotatie
RH, RM, RL	Selectie van meerdere snelheden
SD	Gemeenschappelijke aansluiting voor de contactingangsaansluiting (sink-logica). Gemeenschappelijke aansluiting (0 V) voor de 24 V DC-voeding (aansluiting PC).
PC	24 V DC-uitgang en gemeenschappelijke aansluiting voor ingangen van het besturingscircuit in source-logica
Aansluiting	Type	Omschrijving
10	Frequentie-instellingsvoeding	Wordt gebruikt als de voeding voor een extern apparaat, zoals een frequentie-instellingspotentiometer of digitale paneelmeter.
2	Frequentie-instelling (spanning)	Het invoeren van 0 tot 5 V DC (of 0 tot 10 V DC) levert de maximale uitgangsfrequentie bij 5 V (of 10 V) en maakt de in- en uitgang evenredig.
4	Frequentie-instelling (stroom)	Het invoeren van 4 tot 20 mA DC Stroomingangsspanning (of 0 tot 5 V, 0 tot 10 V) (initiële status) input levert de maximale uitgangsfrequentie bij 20 mA en maakt de in- en uitgang evenredig. Dit ingangssignaal is alleen geldig wanneer het AU-signaal AAN staat (ingang van aansluiting 2 is ongeldig).
5	Frequentie-instelling en analoge uitgangen gemeenschappelijk	Aansluiting 5 vertegenwoordigt het referentiepunt (0 V) voor alle analoge setpointwaarden en voor het analoge uitgangssignaal AM (spanning). De aansluiting is geïsoleerd van het referentiepotentieel van het digitale circuit (SD).
10	PTC-ingang (PTC-sensor)	Aansluitingen 10 en 2 dienen als ingang voor een PTC-sensor (thermische motorbeveiliging).
2
A, B, C	Relaisuitgang	Een wisselcontactuitgang die aangeeft dat de beveiligingsfunctie van een omvormer is geactiveerd en de uitgangen zijn gestopt.
RS-485	PU-interface	De PU-connector ondersteunt de RS-485-communicatie.

Componenten van het bedieningspaneel

Uiterlijk	Naam	Omschrijving
	STOP/ RESET-toets	Stopt de bedieningsopdrachten. Wordt gebruikt om de omvormer te resetten wanneer de beveiligingsfunctie is geactiveerd.
	UP/DOWN-toets (OMHOOG/OMLAAG-toets)	Wordt gebruikt om de instelling van frequentie of parameter, enz. te wijzigen. De volgende bewerkingen zijn ook mogelijk: Het weergeven van de huidige instelling tijdens kalibratie Het weergeven van een foutrecordnummer in de foutgeschiedenis
	MODE-toets	Schakelt het monitorscherm (item) in de monitormodus. Elke toets op het bedieningspaneel wordt onbruikbaar (vergrendeld) door deze toets 2 seconden ingedrukt te houden. De toetsvergrendelingsfunctie is uitgeschakeld wanneer Pr.161 = "0 (initiële waarde)". Als u deze toets een seconde ingedrukt houdt, wordt het initiële scherm weergegeven. (Tijdens normale werking van de omvormer verschijnt dit als het eerste scherm in de monitormodus; tijdens abnormale werking verschijnt dit als het eerste scherm in de foutgeschiedenismodus. Keert terug naar het vorige scherm als erop wordt gedrukt tijdens het instellen van de frequentie wanneer de eenvoudige instellingsfunctie is ingeschakeld.
	SET-toets (INSTELLEN-toets)	Bevestigt elke selectie. Door op deze toets te drukken in een andere modus dan de parameterinstellingsmodus, worden parameterinstellingen weergegeven.
	RUN-toets (UITVOEREN-toets)	Wordt gebruikt om de startopdracht aan de omvormer te geven. De draairichting is afhankelijk van de Pr.40-instelling.

Basisbediening

1. De monitoritems kunnen worden gewijzigd.
2. In elke foutrecordweergave wordt "0" weergegeven in plaats van de foutindicatie wanneer er geen foutrecord bestaat.
3. "P. 0" verschijnt als de MODE-toets (MODUS-toets) wordt ingedrukt tijdens het instellen van parameters.

De parameterinstelling wijzigen

Wijzig de instelling van Pr.1 Maximale frequentie.

Bedieningsprocedure

1. De stroom van de omvormer inschakelen (Turning ON the power of the inverter)
   Het bedieningspaneel bevindt zich in de monitorstand.
2. De parameterinstellingsmodus selecteren (Selecting the parameter setting mode)
   Druk op om de parameterinstellingsmodus te kiezen.
3. De parameter selecteren (Selecting the parameter)
   Druk op of om weer te geven.
   (Pr.1). Druk op om de huidige ingestelde waarde te lezen.
   (beginwaarde) verschijnt.
4. De instellingswaarde wijzigen (Changing the setting value)
   Druk op of om de ingestelde waarde te wijzigen in . Druk op om de instelling in te voeren en
   worden afwisselend weergegeven.

• Druk op of om een andere parameter te lezen.
• Druk op om de instelling opnieuw weer te geven.
• Druk tweemaal op om de volgende parameter weer te geven.
• Druk gedurende één seconde op om het display terug te brengen naar het eerste scherm in de monitorstand (de monitoritem dat aanvankelijk in het eerste scherm is ingesteld, is de frequentie).

OPMERKING

• Als niet aan een voorwaarde voor het schrijven van parameters is voldaan, verschijnt er een foutmelding op het LCD-scherm. N
• Wanneer Pr.77 Parameter schrijffunctie = "2 (beginwaarde)", is de parameterinstelling alleen beschikbaar wanneer de omvormer is gestopt en in de PU-bedieningsmodus staat. Om de parameterinstelling te wijzigen terwijl de omvormer draait of in een andere bedieningsmodus dan de PU-bedieningsmodus, wijzigt u de Pr.77-instelling.

Foutindicatie	Beschrijving
	Parameter schrijffout
	Schrijffout tijdens bedrijf
	Kalibratiefout
	Modusaanduidingsfout

Basisparameters

¹De fabrieksinstelling is afhankelijk van de prestatieklasse van de frequentieomvormer.

Overzicht van de foutmeldingen

Als een beveiligingsfunctie is geactiveerd, verhelp dan de oorzaak van de fout en reset vervolgens de frequentieregelaar. Het is absoluut noodzakelijk dat u de procedure in de handleiding voor de FR-CS80 frequentieregelaar volgt. U kunt de frequentieregelaar resetten door op de STOP/RESET-knop (STOP/RESET-knop) op het bedieningspaneel te drukken (alleen na een ernstige fout), door de stroomtoevoer uit en weer in te schakelen, of door het RES-signaal te schakelen.

Indicatie bedieningspaneel			Naam
Foutmeldingen		HOLD	Bedieningspaneel vergrendeld
		LOCD	Wachtwoord vergrendeld
		ER1–ER4	Parameter schrijffout
		Err.	Fout
Waarschuwingsberichten		OL	Stallingspreventie (overstroom)
		oL	Stallingspreventie (overspanning)
		TH	Elektronisch thermisch O/L relais pre-alarm
		PS	PU stop (PU stop)
		UV	Onderspanning
Lichte fout		iH	Inschakelstroombegrenzingsweerstand oververhit
		FN	Defecte ventilator
Ernstige fout		E.OC1	Overstroom uitschakeling tijdens acceleratie
		E.OC2	Overstroom uitschakeling tijdens constante snelheid
		E.OC3	Overstroom uitschakeling tijdens deceleratie of stop
		E.OV1	Regeneratieve overspanning uitschakeling tijdens acceleratie
		E.OV2	Regeneratieve overspanning uitschakeling tijdens constante snelheid
		E.OV3	Regeneratieve overspanning uitschakeling tijdens deceleratie of stop
		E.THT	Overbelasting uitschakeling frequentieregelaar (elektronisch thermisch O/L
		E.THM	Motor overbelasting uitschakeling (elektronisch thermisch O/L
		E.FIN	Koellichaam oververhit
		E.JLF	Faseverlies ingang
		E.OLT	Stallingspreventie stop
		E.GF	Aardfout overstroom aan de uitgangszijde
		E.LF	Faseverlies uitgang
		E.OHT	Externe thermische relaiswerking
		E.PE	Fout in parameteropslagapparaat
		E.PUE	PU ontkoppeling
		E.RET	Aantal pogingen overschreden
		E.5	CPU fout
		E.CPU
		E.CDO	Abnormale uitgangsstroomdetectie
		E.IOH	Inschakelstroombegrenzingscircuit fout
		E.E 10	Fout in de uitgang van de frequentieregelaar
