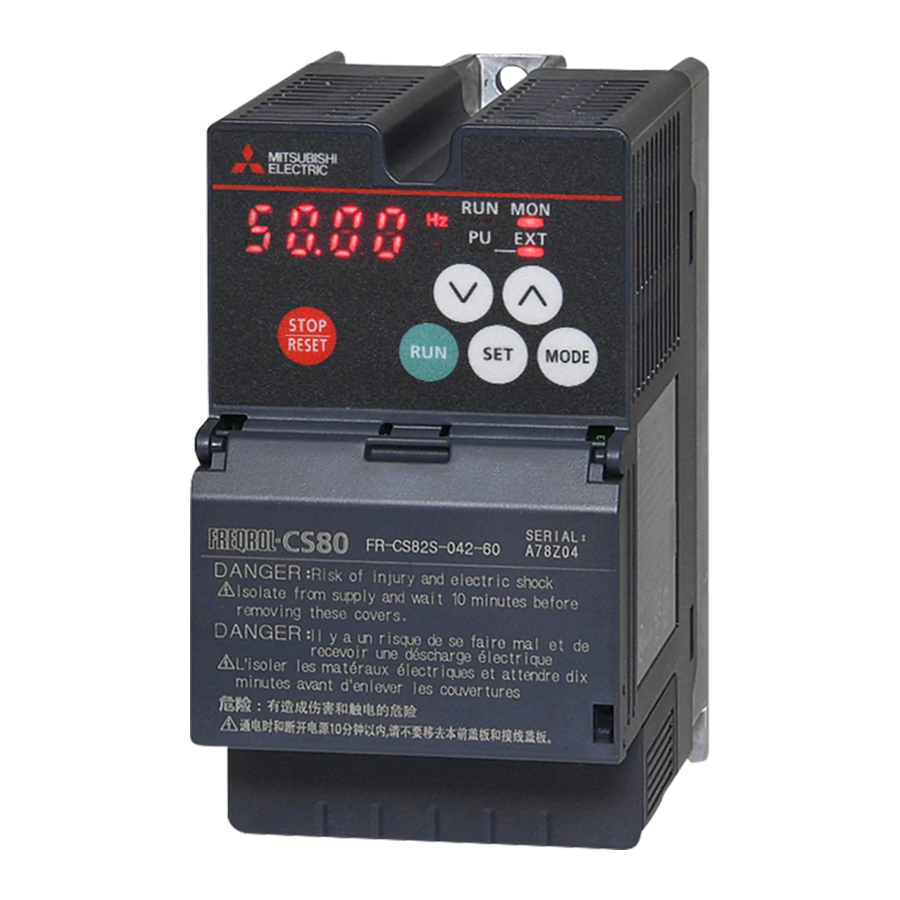

Mitsubishi Electric FR-CS82S, FR-CS84 - Panduan Memulai Cepat Inverter Frekuensi

Informasi lebih lanjut

Ada risiko terhadap jiwa dan kesehatan pengguna jika tindakan pencegahan yang tepat tidak diambil. Tindakan pencegahan dapat ditemukan dalam buku petunjuk inverter frekuensi FR-CS80.

Jika Anda memiliki pertanyaan tentang pemasangan, pemrograman, dan pengoperasian inverter frekuensi, jangan ragu untuk menghubungi kantor penjualan Anda atau salah satu mitra penjualan Anda. Anda dapat menghubungi dukungan teknis kami di nomor berikut: +49 (0) 2102 103 7914

Pengkabelan catu daya dan motor

Terminal	Catu daya	Koneksi motor	Ground	DC link choke, resistor rem, unit rem
230 V, 1~
400 V, 3~

Pengkabelan sirkuit utama

Gunakan terminal blade berinsulasi untuk menghubungkan catu daya dan motor.

Terminal	Deskripsi
R/L1, S/L2, T/L3 1	Koneksi catu daya
U, V, W	Koneksi motor
P/+ b, PR	Koneksi untuk resistor rem eksternal
P/+ b, N/-	Koneksi untuk unit rem eksternal
P/+2, P1	Koneksi untuk DC link choke
	PE

¹ L1 dan N untuk catu daya fase tunggal.
² Untuk inverter frekuensi fase tunggal, terminal ini ditandai dengan "+".

Pengkabelan

Terminal sirkuit utama

Terminal sirkuit kontrol

Metode pengkabelan

Koneksi catu daya

1. Kupas selubung untuk panjang di bawah ini. Jika panjang selubung yang dikupas terlalu panjang, korsleting dapat terjadi dengan kabel tetangga. Jika panjangnya terlalu pendek, kabel mungkin lepas.
   Hubungkan kabel yang dikupas setelah memelintirnya untuk mencegahnya menjadi longgar. Selain itu, jangan menyoldernya


2. Kerutkan terminal blade.
   Masukkan kabel ke terminal blade, dan periksa apakah kabel keluar sekitar 0 hingga 0,5 mm dari selongsong. Periksa kondisi terminal blade setelah dikerutkan. Jangan gunakan terminal blade yang pengerutannya tidak tepat, atau permukaannya rusak.Terminal blade yang tersedia secara komersial (per Februari 2017)

Pengkabelan sirkuit kontrol

Ukuran kabel yang direkomendasikan: 0,3 hingga 0,75 mm²

Sinyal input

Gunakan ferrule ujung kabel dan kabel untuk koneksi ke terminal di mana ujungnya dikupas dengan tepat. Kabel inti tunggal dapat dihubungkan langsung ke terminal setelah melepas isolasi.

Terminal	Deskripsi
STF	Sinyal mulai rotasi maju
STR	Sinyal mulai rotasi terbalik
RH, RM, RL	Pemilihan multi-kecepatan
SD	Terminal umum untuk terminal input kontak (logika sink). Terminal umum (0 V) untuk catu daya 24 V DC (terminal PC).
PC	Output 24 V DC dan terminal umum untuk input sirkuit kontrol dalam logika sumber
Terminal	Tipe	Deskripsi
10	Catu daya pengaturan frekuensi	Digunakan sebagai catu daya untuk perangkat eksternal seperti potensiometer pengaturan frekuensi atau meter panel digital.
2	Pengaturan frekuensi (tegangan)	Memasukkan 0 hingga 5 V DC (atau 0 hingga 10 V DC) memberikan frekuensi output maksimum pada 5 V (atau 10 V) dan membuat input dan output proporsional.
4	Pengaturan frekuensi (arus)	Memasukkan 4 hingga 20 mA Arus DC Input Tegangan (atau 0 hingga 5 V, 0 hingga 10 V) (status awal) input memberikan frekuensi output maksimum pada 20 mA dan membuat input dan output proporsional. Sinyal input ini hanya valid ketika sinyal AU ON (input terminal 2 tidak valid).
5	Pengaturan frekuensi dan output analog umum	Terminal 5 mewakili titik referensi (0 V) untuk semua nilai setpoint analog dan untuk sinyal output analog AM (tegangan). Terminal ini diisolasi dari potensi referensi sirkuit digital (SD).
10	Input PTC (sensor PTC)	Terminal 10 dan 2 berfungsi sebagai input untuk sensor PTC (perlindungan motor termal).
2
A, B, C	Output relai	Output kontak changeover yang menunjukkan bahwa fungsi pelindung inverter telah diaktifkan dan output dihentikan.
RS-485	Antarmuka PU	Konektor PU mendukung komunikasi RS-485.

Komponen panel operasi

Tampilan	Nama	Deskripsi
	Tombol STOP/ RESET (BERHENTI/RESET)	Menghentikan perintah operasi. Digunakan untuk mengatur ulang inverter ketika fungsi pelindung diaktifkan.
	Tombol ATAS/BAWAH	Digunakan untuk mengubah pengaturan frekuensi atau parameter, dll. Operasi berikut juga diaktifkan: Menampilkan pengaturan saat ini selama kalibrasi Menampilkan nomor catatan kesalahan dalam riwayat kesalahan
	Tombol MODE (MODE)	Mengalihkan layar monitor (item) dalam mode monitor. Setiap tombol pada panel operasi menjadi tidak dapat dioperasikan (terkunci) dengan menahan tombol ini selama 2 detik. Fungsi kunci tombol dinonaktifkan ketika Pr.161 = "0 (nilai awal)". Menahan tombol ini selama satu detik menampilkan layar awal. (Selama operasi inverter normal, itu akan muncul sebagai layar pertama dalam mode monitor; selama operasi abnormal, itu akan muncul sebagai layar pertama dalam mode riwayat kesalahan. Kembali ke layar sebelumnya jika ditekan selama pengaturan frekuensi ketika fungsi pengaturan mudah diaktifkan.
	Tombol SET (ATUR)	Mengonfirmasi setiap pilihan. Menekan tombol ini dalam mode selain mode pengaturan parameter akan menampilkan pengaturan parameter.
	Tombol RUN (JALANKAN)	Digunakan untuk memberikan perintah mulai ke inverter. Arah rotasi tergantung pada pengaturan Pr.40.

Operasi dasar

1. Item monitor dapat diubah.
2. Dalam setiap tampilan catatan kesalahan, "0" ditampilkan alih-alih indikasi kesalahan ketika tidak ada catatan kesalahan.
3. "P. 0" akan muncul jika tombol MODE (MODE) ditekan selama pengaturan parameter.

Mengubah nilai pengaturan parameter

Ubah pengaturan Pr.1 Frekuensi Maksimum.

Prosedur pengoperasian

1. Menghidupkan daya inverter
   Panel operasi berada dalam mode monitor.
2. Memilih mode pengaturan parameter
   Tekan untuk memilih mode pengaturan parameter.
3. Memilih parameter
   Tekan atau untuk menampilkan
   (Pr.1). Tekan untuk membaca nilai set saat ini.
   (nilai awal) muncul.
4. Mengubah nilai pengaturan
   Tekan atau untuk mengubah nilai set ke . Tekan untuk memasukkan pengaturan dan
   ditampilkan secara bergantian.

• Tekan atau untuk membaca parameter lain.
• Tekan untuk menampilkan pengaturan lagi.
• Tekan dua kali untuk menampilkan parameter berikutnya.
• Tekan selama satu detik untuk mengembalikan tampilan ke layar pertama dalam mode monitor (item monitor yang awalnya diatur di layar pertama adalah frekuensi).

CATATAN

• Jika kondisi penulisan parameter tidak terpenuhi, kesalahan penulisan parameter akan muncul di layar LCD.
• Ketika Pr.77 Pemilihan penulisan parameter = "2 (nilai awal)", perubahan pengaturan parameter hanya tersedia saat inverter berhenti dan dalam mode operasi PU. Untuk mengaktifkan perubahan pengaturan parameter saat inverter berjalan atau dalam mode operasi selain mode operasi PU, ubah pengaturan Pr.77.

Indikasi kesalahan	Deskripsi
	Kesalahan penulisan parameter
	Kesalahan penulisan selama operasi
	Kesalahan kalibrasi
	Kesalahan penunjukan mode

Parameter dasar

¹Pengaturan pabrik tergantung pada kelas kinerja inverter frekuensi.

Ikhtisar Pesan Kesalahan

Jika fungsi protektif telah diaktifkan, hilangkan penyebab kesalahan dan kemudian atur ulang inverter frekuensi. Sangat penting bagi Anda untuk mengikuti prosedur dalam buku petunjuk untuk inverter frekuensi FR-CS80. Anda dapat mengatur ulang inverter frekuensi dengan menekan tombol STOP/RESET (berhenti/atur ulang) pada panel operasi (hanya setelah kesalahan serius), dengan mematikan dan menghidupkan kembali catu daya, atau dengan mengalihkan sinyal RES.

Indikasi panel operasi			Nama
Pesan kesalahan		HOLD	Kunci panel operasi
		LOCD	Terkunci kata sandi
		ER1–ER4	Kesalahan penulisan parameter
		Err.	Kesalahan
Pesan peringatan		OL	Pencegahan stall (arus lebih)
		oL	Pencegahan stall (tegangan lebih)
		TH	Pra-alarm relai termal elektronik O/L
		PS	PU berhenti (PU stop)
		UV	Tegangan rendah
Kesalahan ringan		iH	Resistor pembatas arus masuk terlalu panas
		FN	Kipas rusak
Kesalahan serius		E.OC1	Trip arus lebih selama akselerasi
		E.OC2	Trip arus lebih selama kecepatan konstan
		E.OC3	Trip arus lebih selama deselerasi atau berhenti
		E.OV1	Trip tegangan lebih regeneratif selama akselerasi
		E.OV2	Trip tegangan lebih regeneratif selama kecepatan konstan
		E.OV3	Trip tegangan lebih regeneratif selama deselerasi atau berhenti
		E.THT	Trip kelebihan beban inverter (termal elektronik O/L)
		E.THM	Trip kelebihan beban motor (termal elektronik O/L)
		E.FIN	Heatsink terlalu panas
		E.JLF	Kehilangan fase input
		E.OLT	Berhenti pencegahan stall
		E.GF	Arus lebih gangguan bumi (ground) sisi output
		E.LF	Kehilangan fase output
		E.OHT	Operasi relai termal eksternal
		E.PE	Gangguan perangkat penyimpanan parameter
		E.PUE	PU terputus (PU disconnection)
		E.RET	Jumlah percobaan ulang berlebihan
		E.5	Gangguan CPU
		E.CPU
		E.CDO	Deteksi arus output abnormal
		E.IOH	Gangguan sirkuit pembatas arus masuk
		E.E 10	Gangguan output inverter
