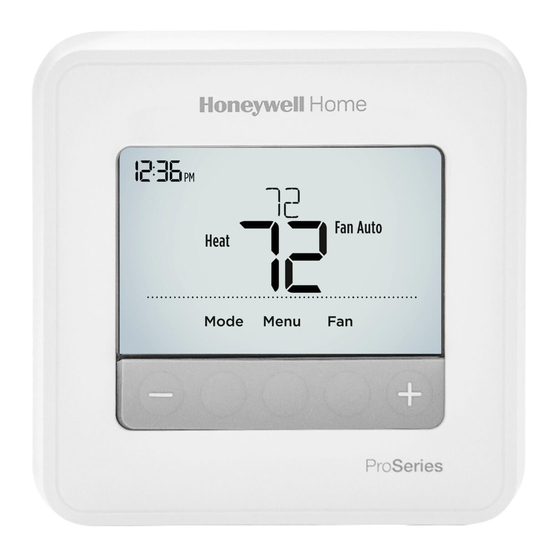

Manual del termostato Honeywell T4 Pro TH4110U2005

El paquete incluye:

• Termostato T4 Pro
• Sistema de montaje UWP™
• Placa de cubierta decorativa
• Tornillos y anclajes
• 2 pilas AA
• Documentación del termostato

Leer antes de la instalación

Controles del termostato

• Información del estado del sistema
  Frío activado/Calor activado/Calor EM activado, Recuperación, Protección del compresor
• Hora actual
• Información de programación
  Siguiendo la programación basada en la hora
• Modo
  Seleccionar el modo del sistema
  Calor/Apagado/Frío/Automático/Calor EM (calor de emergencia)
• Menú
  Pulse para mostrar las opciones.
  Empiece aquí para establecer una programación
• Consigna de temperatura interior
  Pulse + o – para cambiar el ajuste de temperatura
• Temperatura interior real
• Temperatura/ Botones de navegación
  Pulse para aumentar o disminuir la consigna de temperatura y para navegar por los menús y las opciones de menú
• Ventilador
  Seleccionar el modo de ventilador Automático/Encendido

La pantalla se activará al pulsar cualquiera de los cinco botones. Si se alimenta con el cable C, la pantalla permanece iluminada durante 45 segundos después de completar los cambios. Si se alimenta solo con la batería, la pantalla permanece iluminada durante 8 segundos. Dependiendo de cómo se haya instalado el termostato, la luz de la pantalla puede estar siempre encendida.

Asistencia al cliente

Llame al servicio de atención al cliente al número gratuito 1-800-468-1502.

Ajustes de funcionamiento del sistema

1. Pulse el botón Mode para pasar al siguiente modo de sistema disponible.

2. Recorra los modos hasta que se muestre el modo de sistema requerido y déjelo para activarlo.

NOTA: Los modos de sistema disponibles varían según el modelo y la configuración del sistema.

Modos de sistema:

• Auto
• Heat
• Cool
• Off
• Em. Heat (solo TH4210U)

Ajustes de funcionamiento del ventilador

1. Pulse el botón Fan para pasar al siguiente modo de ventilador disponible.

2. Recorra los modos hasta que se muestre el modo de ventilador requerido y déjelo para activarlo.

NOTA: Los modos de ventilador disponibles varían según la configuración del sistema.

Modos de ventilador:

• Auto: El ventilador solo funciona cuando el sistema de calefacción o refrigeración está encendido.
• On: El ventilador está siempre encendido.

Ajustar la hora y la fecha

Hora

1. Pulse Menu y, a continuación, pulse + para ir a TIME. Pulse Select.
2. Pulse + o - para elegir entre 12 o 24 horas. Pulse Select.
3. Utilice + o - para ajustar la hora. Pulse Select.
4. Utilice + o - para ajustar los minutos. Pulse Select para salir del menú Hora.

Fecha

1. Si ya ha ajustado la hora, continúe con el paso Si está en la pantalla de inicio, pulse Menu en su termostato.
2. Pulse + o - para ir a DATE. Pulse Select.
3. Utilice + o - para ajustar el año. Pulse Select.
4. Utilice + o - para ajustar el mes. Pulse Select.
5. Utilice + o - para ajustar la fecha. Pulse Select para guardar y salir del menú Fecha.

Programación

Puede programar cuatro periodos de tiempo cada día, con diferentes ajustes para los días laborables y los fines de semana. Recomendamos los preajustes (que se muestran en la tabla siguiente), ya que pueden reducir sus gastos de calefacción/refrigeración.

Despertar: se establece a la hora a la que se levanta y a la temperatura que desea durante la mañana, hasta que se va para el día.
Ausente: se establece a la hora a la que sale de casa y a la temperatura que desea mientras está fuera (normalmente un nivel de ahorro de energía).
Casa: se establece a la hora a la que regresa a casa y a la temperatura que desea durante la noche, hasta la hora de acostarse.
Dormir: se establece a la hora a la que se acuesta y a la temperatura que desea durante la noche (normalmente un nivel de ahorro de energía).

	Calor	Frío
Despertar (6:00 am)	70°	78°
Ausente (8:00 am)	62°	85°
Casa (6:00 pm)	70°	78°
Dormir (10:00 pm)	62°	82°

NOTA: Para anular temporal o permanentemente cualquiera de las programaciones anteriores.

Para ajustar las programaciones

1. Pulse Menu en su termostato.

2. Se muestra PROG. Pulse Select. A continuación, se muestra ON. (Si no desea utilizar una programación, pulse + o - para que se muestre OFF. Pulse Select.) Pulse Select.
3. Pulse + o - para seleccionar el día o el conjunto de días que desea editar. Pulse Select.
4. Pulse + o - para seleccionar un periodo de programación para editar (Despertar, Ausente, Casa y Dormir). Pulse Select.
5. Se muestra ON. Pulse Select para mantener el periodo de programación activado. O pulse + y, a continuación, Select para desactivar el periodo de programación.
6. La hora empieza a parpadear. Pulse + o - para ajustar la hora de inicio del periodo de programación. Pulse Select.
7. La temperatura empieza a parpadear. Pulse + o - para ajustar la temperatura de consigna de "Heat". Pulse Select. Pulse + o - para ajustar la temperatura de consigna de "Cool". Pulse Select.
8. Repita los pasos del 4 al 7 para los periodos de programación restantes.
9. Pulse Home cuando haya terminado para guardar y volver a la pantalla de inicio.
10. La programación se puede ajustar y activar ON o desactivar OFF volviendo a Menu y siguiendo los pasos indicados anteriormente.

Anulación de la programación (temporal)

1. Pulse + o - para ajustar la temperatura.

2. Una vez alcanzada la temperatura de consigna deseada, no es necesario realizar ninguna otra acción. La nueva temperatura de consigna se mantendrá hasta que comience el siguiente periodo de tiempo programado. Para obtener más información sobre los periodos de tiempo programados, consulte "Programación".
3. Para cancelar la retención temporal, pulse + o - y, a continuación, pulse Cancel.

Anulación de la programación (permanente)

1. Pulse + o - para ajustar la temperatura.

2. Se muestra TEMPORARY HOLD y la temperatura de consigna parpadea. Mientras parpadea, pulse el botón Hold (Mode) para cambiar a Permanent Hold.
3. Para cancelar la retención permanente, pulse + o - y, a continuación, pulse Cancel.

Ajuste de grados Fahrenheit (F) o Celsius (C)

1. Pulse Menu.

2. Pulse + o - para ir a F / C. Pulse Select.
3. Pulse + o - para F o C. A continuación, pulse Select.
4. Pulse Select para guardar y salir del menú F / C.

Ajuste del bloqueo del teclado

1. Pulse Menu en el termostato.
2. Pulse + o - para ir a LOCK. Pulse Select.
3. Pulse + o - para ir a OFF, PART u ON y, a continuación, pulse Select.
   OFF: Desbloqueado y acceso total permitido.
   PART: Bloqueo parcial, que solo permite cambiar la temperatura.
   ON: No se permite el acceso.
4. Para desbloquear el teclado, pulse el botón CENTER y, a continuación, introduzca la contraseña "1234". Para introducir la contraseña, pulse + o - para cambiar el primer dígito del número. A continuación, pulse Select. Repita este proceso para introducir el segundo, tercer y cuarto dígito del número. Una vez introducidos los cuatro números, vuelva a pulsar Select.
5. Esto desbloqueará el teclado.
6. Si el código es incorrecto, la pantalla mostrará las líneas "--".
7. Pulse Back para retroceder un paso para introducir el número correcto y pulse Select.
   NOTA: En algunos modelos, el ajuste de bloqueo del teclado solo está disponible en el menú del instalador y no en el menú del usuario.

Ajuste del brillo de la pantalla de retroiluminación en reposo

1. Pulse Menu en el termostato.
2. Pulse + o - para ir a LITE. Pulse Select.
3. Se muestra el ajuste de brillo actual (1-5).
4. Pulse + o - para ajustar el brillo de la retroiluminación.
5. Pulse Select para guardar y salir del menú LITE.
   NOTA: La retroiluminación solo se muestra si el cable C (común) está conectado.

Recuperación Inteligente Adaptativa

Con el tiempo, el termostato T4 Pro "aprende" cuánto tarda su sistema en alcanzar la temperatura que desea. Enciende el sistema de calefacción o refrigeración antes para asegurarse de que se sienta cómodo a la hora que espera.

Protección de compresor incorporada

Pueden producirse daños si el compresor se reinicia demasiado pronto después de la parada. Esta función obliga al compresor a esperar unos minutos antes de reiniciarse.

Durante el tiempo de espera, la pantalla mostrará el mensaje intermitente Cool On (o Heat On si tiene una bomba de calor). Cuando haya transcurrido el tiempo de espera seguro, el mensaje dejará de parpadear y el compresor se encenderá.

El mensaje parpadea hasta que transcurre el tiempo de reinicio seguro.

Sustitución de la batería

Las baterías son opcionales (para proporcionar alimentación de respaldo) si su termostato se cableó para funcionar con alimentación de CA cuando se instaló. Si su termostato no se cableó para funcionar con alimentación de CA, entonces se requieren baterías.

Instale baterías nuevas inmediatamente cuando aparezca el icono de batería baja. El icono aparece aproximadamente dos meses antes de que las baterías se agoten.

Incluso si el icono de batería baja no aparece, debe reemplazar las baterías una vez al año, o antes de salir de casa por más de un mes.

Si las baterías se insertan en dos minutos, la hora y el día no tendrán que ser restablecidos. Todos los demás ajustes se almacenan permanentemente en la memoria, y no requieren alimentación de la batería.

NOTA: Cuando reemplace las baterías, se recomiendan las baterías alcalinas.

Cuando aparezca la advertencia de batería baja, presione suavemente para aflojar el termostato y luego tire cuidadosamente del soporte de pared.

Inserte baterías alcalinas AA nuevas y vuelva a instalar el termostato.

Alertas

Si hay una alerta o recordatorio, el icono de alerta aparece en la pantalla de inicio.

Advertencia de batería baja

1. Las baterías deben reemplazarse cuando BATT, el icono de alerta , y el icono de la batería se muestran en la pantalla de inicio.
2. Cuando la energía de la batería es muy baja, la luz de fondo del termostato se desactiva para ahorrar energía de la batería.
3. Cuando la energía de la batería es críticamente baja, solo se muestran BATT, el icono de alerta , y el icono de la batería.

Recordatorio de filtro de aire

1. El icono de alerta aparece en la pantalla de inicio.
2. Pulse Menu, y después pulse hasta que la pantalla muestre ALRT.
3. Pulse Select (Seleccionar) para mostrar qué alertas están presentes.
4. Aparece el mensaje REPL (REPLACE AIR FILTER) (REEMPLAZAR FILTRO DE AIRE).
5. El recordatorio se puede posponer o borrar. Resideo recomienda cambiar el filtro de aire antes de borrar el recordatorio.
6. Para posponer, pulse Select (Seleccionar). Aparece la palabra SNZE (SNOOZE) (APLAZAR).
7. Pulse Select (Seleccionar) de nuevo para posponer el recordatorio durante 7 días.
8. Para borrar, pulse Select (Seleccionar), y después pulse + para ir a CLER (Clear) (Borrar).
9. Pulse Select (Seleccionar) para borrar el recordatorio del filtro de aire.

Aplazamiento y eliminación de alertas o recordatorios*

1. Pulse Menu, y después pulse + hasta que la pantalla muestre ALRT.
2. Pulse Select (Seleccionar) para mostrar qué alertas están presentes.
3. Aparece la palabra SNZE (SNOOZE) (APLAZAR).
4. Pulse Select (Seleccionar) de nuevo para posponer el recordatorio durante 7 días.
5. Para borrar la alerta, pulse Select (Seleccionar), y después pulse + para ir a CLER (Clear) (Borrar).
6. Pulse Select (Seleccionar) para borrar el recordatorio.

* Algunas alertas no se pueden posponer o borrar. Por favor, llame a su profesional local de calefacción y refrigeración si esto ocurre. El sistema de calefacción y refrigeración puede requerir servicio.

Resolución de problemas

Si tiene dificultades con su termostato, por favor, pruebe las siguientes sugerencias. La mayoría de los problemas se pueden corregir rápida y fácilmente.

La pantalla está en blanco

• Compruebe el disyuntor y reinícielo si es necesario.
• Asegúrese de que el interruptor de alimentación del sistema de calefacción y refrigeración está encendido.
• Asegúrese de que la puerta del horno está bien cerrada.
• Asegúrese de que las baterías alcalinas AA nuevas están correctamente instaladas.

El sistema de calefacción o refrigeración no responde

• Pulse el botón Mode (Modo) para ajustar el sistema en Heat (Calefacción). Asegúrese de que la temperatura deseada está ajustada más alta que la temperatura interior.
• Pulse el botón Mode (Modo) para ajustar el sistema en Cool (Frío). Asegúrese de que la temperatura deseada está ajustada más baja que la temperatura interior.
• Compruebe el disyuntor y reinícielo si es necesario.
• Asegúrese de que el interruptor de alimentación del sistema de calefacción y refrigeración está encendido.
• Asegúrese de que la puerta del horno está bien cerrada.
• Espere 5 minutos para que el sistema responda.

Los ajustes de temperatura no cambian

• Si la pantalla dice "unlock" (desbloquear); vea Ajuste del bloqueo del teclado. Si no, verifique que está en el modo correcto (calor, frío, calor em o automático).
• Si está en el modo correcto, pero no puede ajustar el calor de 40 °F a 90 °F (4,5 °C a 32 °C), o ajustar el frío de 50 °F a 99 °F (10 °C a 37 °C), puede tener topes de rango que restrinjan su ajuste. Consulte con el instalador para ver si establecieron topes de rango.

"Cool On" (Frío activado) o "Heat On" (Calor activado) está parpadeando

• La función de protección del compresor está activada. Espere 5 minutos para que el sistema se reinicie de forma segura, sin dañar el compresor.

Clasificaciones eléctricas

Terminal	Voltaje (50 Hz/60 Hz)	Corriente de funcionamiento
W Calefacción	20 V CA - 30 V CA	0,02 A - 1,0 A
W2 (Aux) Calefacción (solo TH4210U)	20 V CA - 30 V CA	0,02 A - 1,0 A
E Calor de emergencia (solo TH4210U)	20 V CA - 30 V CA	0,02 A - 0,5 A
Y Compresor Etapa 1	20 V CA - 30 V CA	0,02 A - 1,0 A
G Ventilador	20 V CA - 30 V CA	0,02 A - 0,5 A
O/B Cambio	20 V CA - 30 V CA	0,02 A - 0,5 A
L/A Entrada	20 V CA - 30 V CA	0,02 A - 0,5 A

NOTA: No debe utilizarse con sistemas de 250, 500 o 750 MV.

Garantía limitada de 5 años

Resideo garantiza que este producto, excluyendo la batería, está libre de defectos de mano de obra o materiales, bajo uso y servicio normal, por un período de cinco (5) años a partir de la fecha de la primera compra por parte del comprador original. Si en algún momento durante el período de garantía se determina que el producto es defectuoso debido a la mano de obra o los materiales, Resideo lo reparará o reemplazará (a opción de Resideo).

Si el producto es defectuoso,

(i) devuélvalo, con una factura de venta u otra prueba de compra fechada, al lugar donde lo compró; o

(ii) llame al Servicio de Atención al Cliente de Resideo al 1-800-468-1502. El Servicio de Atención al Cliente determinará si el producto debe devolverse a la siguiente dirección: Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, o si se le puede enviar un producto de reemplazo. Esta garantía no cubre los costos de remoción o reinstalación.

Esta garantía no se aplicará si Resideo demuestra que el defecto fue causado por daños que ocurrieron mientras el producto estaba en posesión del consumidor.

La única responsabilidad de Resideo será reparar o reemplazar el producto dentro de los términos establecidos anteriormente. RESIDEO NO SERÁ RESPONSABLE DE NINGUNA PÉRDIDA O DAÑO DE NINGÚN TIPO, INCLUYENDO CUALQUIER DAÑO INCIDENTAL O CONSECUENTE QUE RESULTE, DIRECTA O INDIRECTAMENTE, DE CUALQUIER INCUMPLIMIENTO DE CUALQUIER GARANTÍA, EXPRESA O IMPLÍCITA, O CUALQUIER OTRO FALLO DE ESTE PRODUCTO.

Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que es posible que esta limitación no se aplique en su caso.

ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE RESIDEO OFRECE SOBRE ESTE PRODUCTO. LA DURACIÓN DE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, SE LIMITA POR LA PRESENTE A LA DURACIÓN DE CINCO AÑOS DE ESTA GARANTÍA. Algunos estados no permiten limitaciones sobre la duración de una garantía implícita, por lo que es posible que la limitación anterior no se aplique en su caso.

Esta garantía le otorga derechos legales específicos, y es posible que tenga otros derechos que varían de un estado a otro. Si tiene alguna pregunta sobre esta garantía, escriba a Resideo Customer Care, 1985 Douglas Dr, Golden Valley, MN 55422 o llame al 1-800-468-1502.

ELECTRICAL HAZARD
Puede causar descarga eléctrica o daños al equipo. Desconecte la alimentación antes de comenzar la instalación.

EQUIPMENT DAMAGE HAZARD
La protección del compresor se omite durante la prueba. Para evitar daños al equipo, evite encender y apagar el compresor rápidamente.

MERCURY NOTICE
Si este producto reemplaza a un control que contiene mercurio en un tubo sellado, no coloque el control antiguo en la basura. Póngase en contacto con la autoridad local de gestión de residuos para obtener instrucciones sobre el reciclaje y la eliminación adecuada.

www.resideo.com

Resideo Technologies Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
33-00188EFS—07 M.S. Rev. 04-20 | Printed in United States

© 2020 Resideo Technologies, Inc. Todos los derechos reservados.

La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto está fabricado por Resideo Technologies, Inc. y sus filiales.
