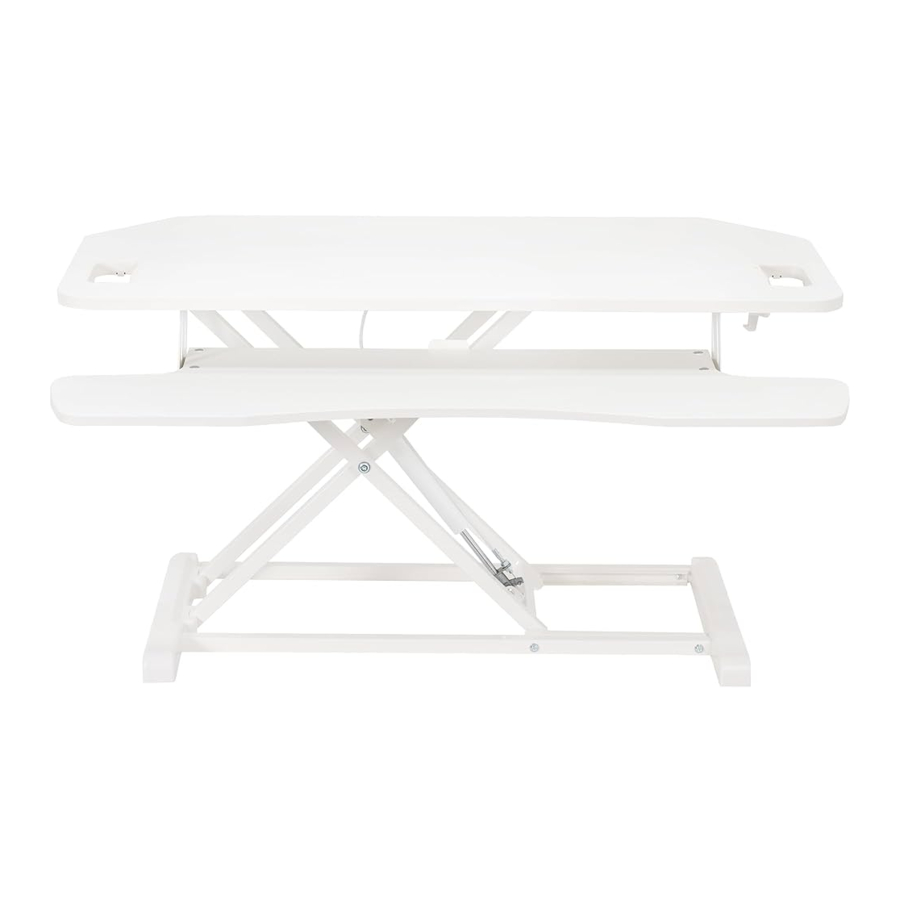

Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW kasutusjuhend

PAKENDI SISU

VAJALIKUD TÖÖRIISTAD

ÄRGE ÜLETAGE KAALUPIIRANGUT.
Selle eiramine võib põhjustada tõsiseid vigastusi.

LÄMBUMISOHT
VÄIKSED OSAD - EI OLE MÕELDUD ALLA 3-AASTASTELE LASTELE. VAJALIK TÄISKASVANU JÄRELEVALVE.

KOKKUPANEKU SAMMUD

1. Kinnitage klaviatuurialuse (B) alaküljele padjad (D).

2. Paigaldage stopper (F) klaviatuurialuse (B) alaküljele, kasutades ST4.2x12mm kruvisid (S-B) ja Phillipsi kruvikeerajat.

3. Suruge jalatoed (E) laua (A) aluse aukudesse.

4. Lõigake laua (A) põhjas olevad suured plastiksidemed läbi.

   Ärge pigistage vabastushooba, kui laud on külili või tagurpidi.

5. Asetage laud (A) lauale õige pool ülespoole. Tõstke laud üles, pigistades töölaua all olevat hooba.

6. Asetage klaviatuurialus (B) laua (A) metallklambritele. Kinnitage klaviatuurialus klambrite külge, kasutades M5x10mm kruvisid (S-A) ja Phillipsi kruvikeerajat.

7. Kinnitage kaabliklambrid (C) laua komplekti alaküljele.


Kokkupanek on lõpetatud

Töölaua tõstmiseks või langetamiseks vajutage külgmisi hoobasid.
Kui langetate ilma, et töölaual oleks mingit raskust, vajutage tõstukit langetamisel kergelt alla, et langetamine oleks sujuvam. Kui pärast sülearvuti ja muude kavandatud seadistuselementide paigutamist on raske langetada, rakendage sujuvaks langetamiseks kerget survet või lisage täiendavat raskust.
Raskuse lisamisel pidage meeles 33 naela kaalupiirangut.

Kaablihoidiku paigaldamine

Kui paigaldate kaablihoidikuga ühilduvat monitorikinnitust, eemaldage töölaua tagumisest keskosas plastikust kork. Paigaldage kinnitus avatud auku vastavalt kinnituse juhistele.

Pingutuse reguleerimine

Kui teie lauatõstuk tõuseb või langeb liiga lihtsalt või on liiga raske, saab gaasivedru kaablit reguleerida soovitud pingule. Reguleerimine asub teie tõstuki alusel.

Alustage ülemise (1) ja alumise (2) mutri lõdvendamisega, kasutades reguleeritavat mutrivõtit. Lõdvendage mutreid, kuni need mõlemad on gaasivedru kaabli vastasotstes.

A-variant:
Laua tõstmine/langetamine on raske
Suurendage pinget
Kui laua tõstmine ja langetamine on raske, peate suurendama gaasivedru kaabli pinget. Tõmmake kaabel õrnalt hoovast eemale, kuni sisemine mutter (2) on kindlalt vastu keskmist eraldajat surutud.

Pingutage ülemist mutrit (1), kuni see hoiab kaablit kindlalt oma positsioonis, nagu allpool näidatud.

B-variant:
Laud tõuseb/langeb liiga lihtsalt
Vähendage pinget
Kui laud tõuseb või langeb ilma hooba vajutamata, tuleb pinget lõdvendada. Lükake kaabel õrnalt alla tõstuki aluse suunas, kuni ülemine mutter (1) on kindlalt vastu keskmist eraldajat surutud.

Pingutage alumist mutrit (2), kuni see hoiab kaablit kindlalt oma positsioonis, nagu allpool näidatud.

Hoidke monitori ja sülearvuti alus täielikult töölaual.

Kaablite pigistamise vältimiseks järgige kaablite paigaldamise juhiseid.

Jätke kaablisse piisavalt lõtku, et võimaldada täielikku vertikaalset liikumisulatust (15"/38 cm).

Stabiilsuse tagamiseks tõstke töölauda aeglaselt.

Nende juhiste eiramine võib kaasa tuua varalise kahju ja/või kehavigastusi.

Kui te ei saa nendest juhistest aru või kui teil on paigalduse ohutuse suhtes kahtlusi, helistage kvalifitseeritud tehnikule. Kontrollige hoolikalt, et poleks puuduvaid või defektseid osi. Ebaõige paigaldamine võib põhjustada kahjustusi või tõsiseid vigastusi. Ärge kasutage seda toodet muul otstarbel, kui on selgesõnaliselt selles juhendis kirjeldatud, ja ärge ületage kaalupiirangut. Me ei vastuta kahjude või vigastuste eest, mis on põhjustatud ebaõigest paigaldamisest, valest kokkupanekust või sobimatust kasutamisest.
