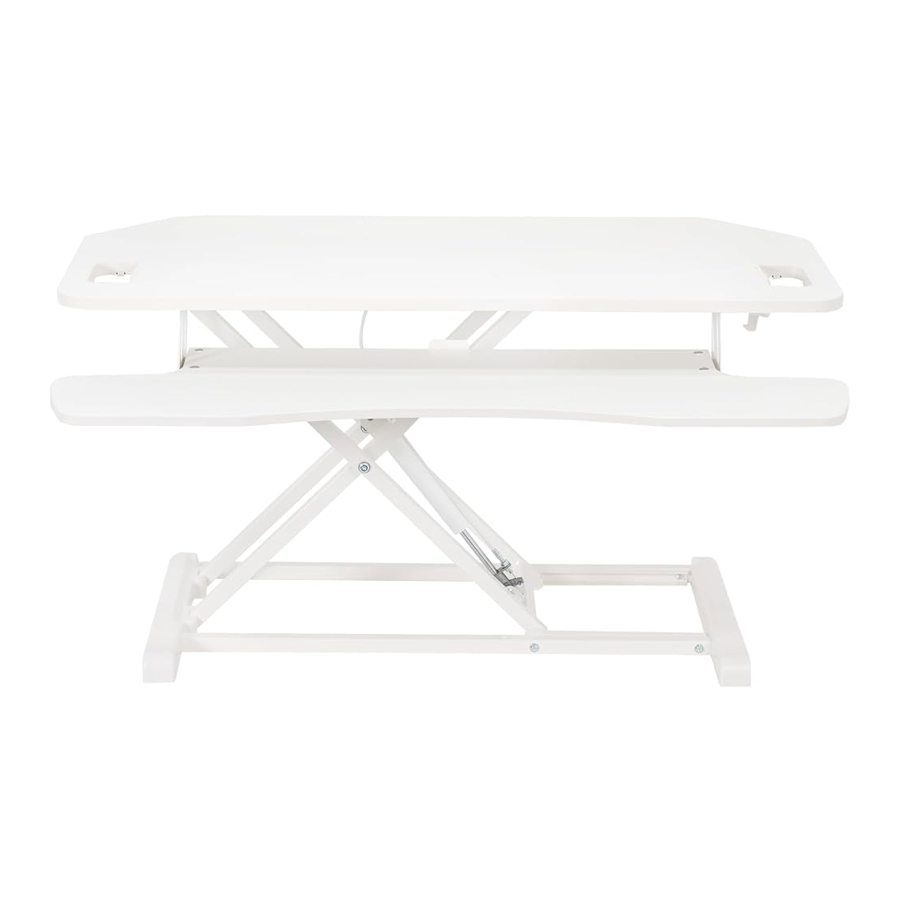

Manual do Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW

CONTEÚDO DA EMBALAGEM

FERRAMENTAS NECESSÁRIAS

NÃO EXCEDA A CAPACIDADE DE PESO.
A não observância pode resultar em ferimentos graves.

PERIGO DE ASFIXIA
PEÇAS PEQUENAS - NÃO ADEQUADO PARA CRIANÇAS COM MENOS DE 3 ANOS. É NECESSÁRIA A SUPERVISÃO DE UM ADULTO.

PASSOS DE MONTAGEM

1. Aplique as Almofadas (D) na parte inferior do Apoio do Teclado (B).

2. Instale o Batente (F) na parte inferior do Apoio do Teclado (B) usando os Parafusos ST4.2x12mm (S-B) e uma chave de fendas Phillips.

3. Pressione as Almofadas dos Pés (E) nos orifícios na base da Secretária (A).

4. Corte as abraçadeiras de plástico grandes na parte inferior da Secretária (A).

   Não aperte o manípulo de libertação com a secretária numa posição lateral ou invertida.

5. Coloque a Secretária (A) com o lado direito para cima numa mesa. Levante a secretária apertando o manípulo por baixo do tampo.

6. Coloque o Apoio do Teclado (B) nos suportes de metal na Secretária (A). Fixe o apoio do teclado aos suportes usando os Parafusos M5x10mm (S-A) e uma chave de fendas Phillips.

7. Aplique as Presilhas para Cabos (C) na parte inferior do conjunto da secretária.


Montagem Concluída

Pressione as alavancas laterais para levantar ou baixar o elevador da sua secretária.
Ao baixar sem qualquer peso no tampo da mesa, pressione levemente o elevador ao baixá-lo para permitir um processo de abaixamento mais suave. Se for difícil baixar depois de colocar o portátil e outros itens de configuração pretendidos, aplique uma leve pressão para baixar suavemente ou adicione peso adicional.
Tenha em atenção a capacidade de peso de 33 lb ao adicionar peso.

Instalação de Ilhós

Se estiver a instalar um suporte de monitor compatível com ilhós, remova a tampa de plástico da parte central traseira do tampo da mesa. Instale o suporte no orifício aberto de acordo com as instruções do suporte.

Ajuste da Tensão

Se o elevador da sua secretária sobe ou desce com muita facilidade, ou é demasiado difícil, o cabo da mola a gás pode ser ajustado à tensão desejada. O ajuste está localizado na base do seu elevador.

Comece por soltar as Porcas Superior (1) e Inferior (2) usando uma chave ajustável. Solte as Porcas até que ambas estejam nas extremidades opostas do Cabo da Mola a Gás.

Opção A:
A Secretária Está Difícil de Levantar/Baixar
Aumentar a Tensão
Se for difícil levantar e baixar a secretária, terá de aumentar a tensão do Cabo da Mola a Gás. Puxe suavemente o cabo para longe da Alavanca até que a Porca Interior (2) esteja firmemente pressionada contra o divisor central.

Aperte a Porca Superior (1) até que segure firmemente o cabo na sua posição, conforme mostrado abaixo.

Opção B:
A Secretária Levanta/Baixa-se Com Muita Facilidade
Diminuir a Tensão
Se a secretária estiver a levantar-se ou a baixar-se sem que o manípulo seja pressionado, a tensão terá de ser aliviada. Empurre suavemente o cabo para baixo em direção à base do elevador até que a Porca Superior (1) esteja firmemente pressionada contra o divisor central.

Aperte a Porca Inferior (2) até que segure firmemente o cabo na sua posição, conforme mostrado abaixo.

Mantenha o monitor e a base do portátil totalmente sobre o tampo da mesa.

Siga as instruções de encaminhamento dos cabos para evitar a possibilidade de entalar os cabos.

Deixe folga suficiente no cabo para permitir uma amplitude total de movimento vertical (15"/38 cm).

Levante o tampo da mesa lentamente para manter os itens estáveis.

A não observância destas instruções pode resultar em danos materiais e/ou ferimentos pessoais.

Se não compreender estas instruções ou se tiver alguma dúvida sobre a segurança da instalação, contacte um técnico qualificado. Verifique cuidadosamente para se certificar de que não faltam peças ou estão defeituosas. A instalação inadequada pode causar danos ou ferimentos graves. Não utilize este produto para qualquer finalidade que não esteja explicitamente especificada neste manual e não exceda a capacidade de peso. Não podemos ser responsabilizados por danos ou ferimentos causados por montagem inadequada, montagem incorreta ou utilização inadequada.

Digitalize o código QR com o seu dispositivo móvel ou siga o link para vídeos úteis e especificações relacionadas com este produto.
https://vivo-us.com/products/desk-v000kl
