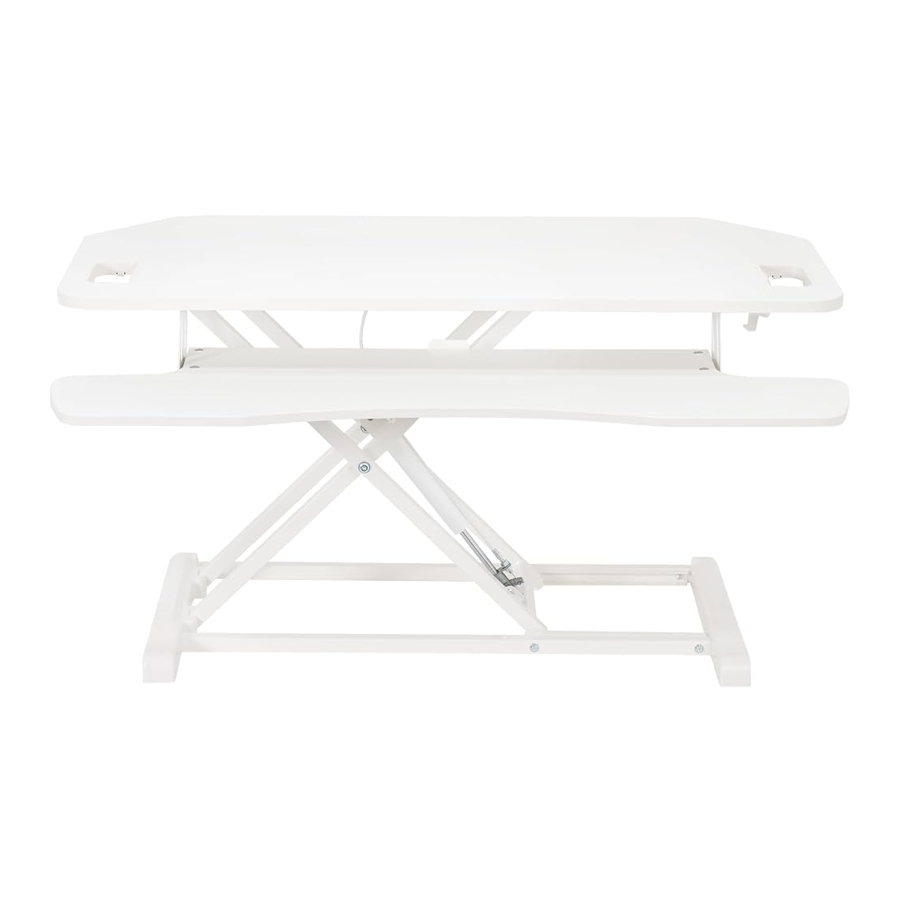

Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW kézikönyv

CSOMAG TARTALMA

SZÜKSÉGES ESZKÖZÖK

NE LÉPJE TÚL A SÚLYKAPACITÁST!
Ennek elmulasztása súlyos sérülést okozhat.

FULLADÁSVESZÉLY
APRÓ ALKATRÉSZEK – 3 ÉV ALATTI GYERMEKEK SZÁMÁRA NEM ALKALMAS. FELNŐTT FELÜGYELETE SZÜKSÉGES.

SZERELÉSI LÉPÉSEK

1. Helyezze fel a párnákat (D) a billentyűzettartó (B) aljára.

2. Szerelje fel a rögzítőt (F) a billentyűzettartó (B) aljára ST4.2x12mm csavarokkal (S-B) és egy csillagfejű csavarhúzóval.

3. Nyomja be a lábpárnákat (E) az asztal (A) alján lévő lyukakba.

4. Vágja el a nagy műanyag kötéseket az asztal (A) alján.

   Ne nyomja meg a kioldókart, ha az asztal oldalra vagy fejjel lefelé van fordítva.

5. Helyezze az asztalt (A) a jobb oldalával felfelé egy asztalra. Emelje fel az asztalt az asztallap alatti fogantyú megnyomásával.

6. Helyezze a billentyűzettartót (B) az asztal (A) fém konzoljaira. Rögzítse a billentyűzettartót a konzolokhoz M5x10mm csavarokkal (S-A) és egy csillagfejű csavarhúzóval.

7. Helyezze fel a kábelcsipeszeket (C) az asztal aljára.


A szerelés kész

Nyomja meg az oldalsó karokat az asztalemelő felemeléséhez vagy leengedéséhez.
Ha az asztallapon nincs súly, leengedéskor enyhén nyomja le az emelőt, hogy egyenletesebb legyen a leengedés. Ha nehéznek tűnik a leengedés a laptop és más tervezett beállítási elemek elhelyezése után, gyakoroljon enyhe nyomást a sima leengedéshez, vagy adjon hozzá további súlyt.
Kérjük, vegye figyelembe a 33 font súlykorlátot, amikor súlyt ad hozzá.

Kábelvezető szerelés

Ha kábelvezető-kompatibilis monitortartót szerel fel, távolítsa el a műanyag fedelet az asztallap hátsó-középső részéről. Szerelje fel a tartót a nyitott lyukba a tartó utasításai szerint.

Feszesség beállítása

Ha az asztalemelő túl könnyen fel vagy le emelkedik, vagy túl nehéz, a gázrugó kábelét a kívánt feszességre állíthatja. A beállítás az emelő alján található.

Kezdje a felső (1) és az alsó (2) anyák meglazításával egy állítható csavarkulccsal. Lazítsa meg az anyákat, amíg mindkettő a gázrugó kábelének ellentétes végén van.

A. lehetőség:
Nehéz az asztalt felemelni/leengedni
Növelje a feszességet
Ha nehéznek tűnik az asztal felemelése és leengedése, növelnie kell a gázrugó kábelének feszességét. Óvatosan húzza el a kábelt a kartól, amíg a belső anya (2) szilárdan nem nyomódik a középső elválasztóhoz.

Húzza meg a felső anyát (1), amíg szilárdan nem tartja a kábelt a helyén, az alábbiak szerint.

B. lehetőség:
Túl könnyen emelkedik/leenged az asztal
Csökkentse a feszességet
Ha az asztal a kar megnyomása nélkül emelkedik vagy leenged, a feszességet lazítani kell. Óvatosan nyomja le a kábelt az emelő alja felé, amíg a felső anya (1) szilárdan nem nyomódik a középső elválasztóhoz.

Húzza meg az alsó anyát (2), amíg szilárdan nem tartja a kábelt a helyén, az alábbiak szerint.

Tartsa a monitor és a laptop alapját teljesen az asztallapon.

Kövesse a kábelvezetési utasításokat, hogy elkerülje a kábelek becsípődésének lehetőségét.

Hagyjon elegendő lazaságot a kábelben, hogy lehetővé tegye a teljes függőleges mozgást (15"/38 cm).

Lassan emelje fel az asztallapot, hogy a tárgyak stabilak maradjanak.

Ezen utasítások be nem tartása anyagi károkat és/vagy személyi sérülést okozhat.

Ha nem érti ezeket az utasításokat, vagy ha kétségei vannak a telepítés biztonságosságával kapcsolatban, kérjük, hívjon egy képzett szakembert. Gondosan ellenőrizze, hogy nincsenek-e hiányzó vagy hibás alkatrészek. A helytelen telepítés károkat vagy súlyos sérüléseket okozhat. Ne használja ezt a terméket olyan célra, amely nincs kifejezetten meghatározva ebben a kézikönyvben, és ne lépje túl a súlykorlátot. Nem vállalunk felelősséget a helytelen szerelés, a helytelen összeszerelés vagy a nem megfelelő használat által okozott károkért vagy sérülésekért.
