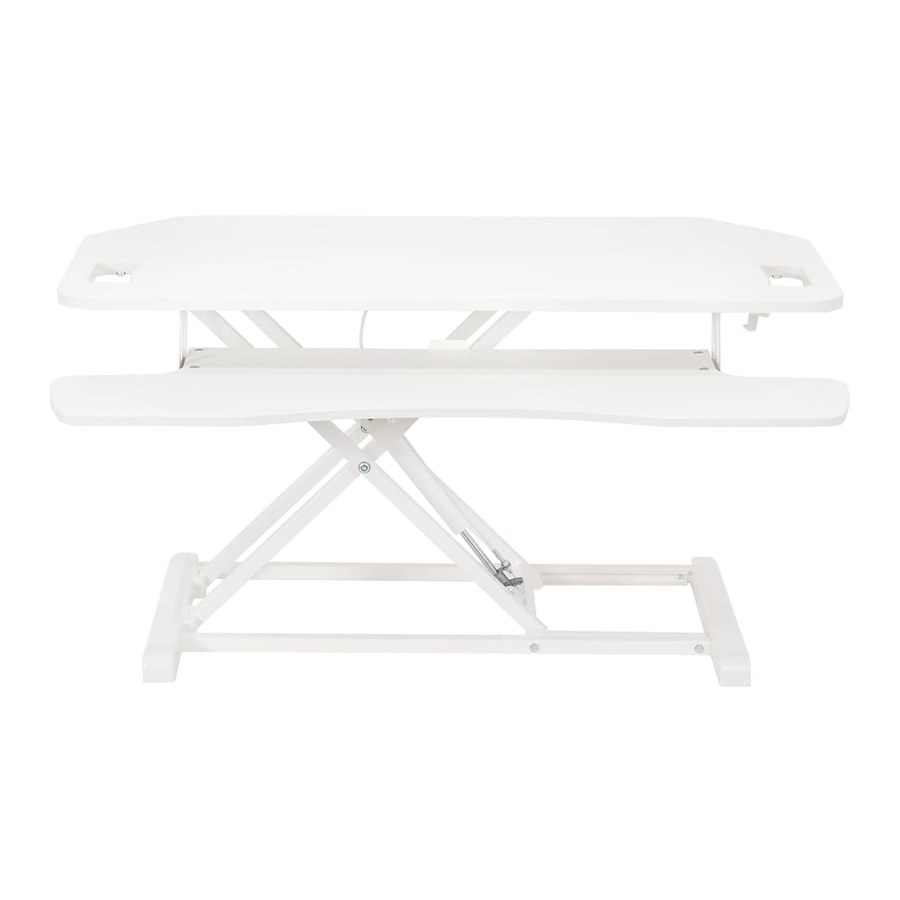

Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW vadovas

PAKUOTĖS TURINYS

REIKALINGI ĮRANKIAI

NEVIRŠYKITE SVORIO APRIBojimų.
To nepadarius, galite sunkiai susižaloti.

PAVOJUS UŽSPRINGTI
MAŽOS DALYS – NETINKA VAIKAMS IKI 3 METŲ. REIKALINGA SUAUGUSIOJO PRIEŽIŪRA.

SURINKIMO ŽINGSNIAI

1. Uždėkite pagalvėles (D) ant klaviatūros dėklo (B) apačios.

2. Įdiekite stabdiklį (F) į klaviatūros dėklo (B) apačią naudodami ST4.2x12 mm varžtus (S-B) ir „Phillips“ atsuktuvą.

3. Įspauskite pėdų pagalvėles (E) į skylutes ant stalo (A) pagrindo.

4. Nupjaukite didelius plastikinius raištelius stalo (A) apačioje.

   Nespauskite atleidimo rankenos, kai stalas yra šonu arba apverstas aukštyn kojomis.

5. Padėkite stalą (A) teisinga puse į viršų ant stalo. Pakelkite stalą, suspausdami rankeną po stalviršiu.

6. Padėkite klaviatūros dėklą (B) ant metalinių laikiklių ant stalo (A). Pritvirtinkite klaviatūros dėklą prie laikiklių naudodami M5x10 mm varžtus (S-A) ir „Phillips“ atsuktuvą.

7. Uždėkite kabelių spaustukus (C) ant stalo mazgo apačios.


Surinkimas baigtas

Paspauskite šonines svirtis, kad pakeltumėte arba nuleistumėte stalo pakėlimo mechanizmą.
Nuleisdami be jokio svorio ant stalviršio, švelniai paspauskite pakėlimo mechanizmą, kai nuleidžiate, kad nuleidimo procesas būtų sklandesnis. Jei nuleisti sunku įdėjus nešiojamąjį kompiuterį ir kitus numatytus sąrankos elementus, švelniai paspauskite, kad nuleistumėte sklandžiai, arba pridėkite papildomo svorio.
Pridėdami svorį, atkreipkite dėmesį į 33 lb svorio apribojimą.

Įvorės montavimas

Jei montuojate monitoriaus laikiklį, suderinamą su įvore, nuimkite plastikinį dangtelį nuo stalviršio galinės dalies centro. Sumontuokite laikiklį į atvirą skylę pagal laikiklio instrukcijas.

Įtempimo reguliavimas

Jei jūsų stalo pakėlimo mechanizmas pakyla arba nusileidžia per lengvai arba per sunkiai, dujų spyruoklės kabelį galima reguliuoti iki norimo įtempimo. Reguliavimas yra jūsų pakėlimo mechanizmo pagrinde.

Pradėkite atlaisvindami viršutinę (1) ir apatinę (2) veržles reguliuojamu raktu. Atlaisvinkite veržles, kol jos abi atsidurs priešinguose dujų spyruoklės kabelio galuose.

A variantas:
Stalą sunku pakelti / nuleisti
Padidinkite įtempimą
Jei stalą sunku pakelti ir nuleisti, turėsite padidinti dujų spyruoklės kabelio įtempimą. Švelniai patraukite kabelį nuo svirties, kol vidinė veržlė (2) tvirtai prispaudžiama prie vidurinės pertvaros.

Priveržkite viršutinę veržlę (1), kol ji tvirtai laikys kabelį savo padėtyje, kaip parodyta toliau.

B variantas:
Stalas pakyla / nusileidžia per lengvai
Sumažinkite įtempimą
Jei stalas pakyla arba nusileidžia nepaspaudus rankenos, įtempimą reikia atlaisvinti. Švelniai stumkite kabelį žemyn link pakėlimo mechanizmo pagrindo, kol viršutinė veržlė (1) tvirtai prispaudžiama prie vidurinės pertvaros.

Priveržkite apatinę veržlę (2), kol ji tvirtai laikys kabelį savo padėtyje, kaip parodyta toliau.

Laikykite monitorių ir nešiojamojo kompiuterio pagrindą visiškai ant stalviršio.

Laikykitės kabelių tiesimo instrukcijų, kad išvengtumėte galimo kabelių prispaudimo.

Palikite pakankamai laisvo kabelio, kad būtų galima visiškai vertikaliai judėti (15"/38 cm).

Lėtai pakelkite stalviršį, kad daiktai būtų stabilūs.

Nesilaikant šių instrukcijų, galite sugadinti turtą ir (arba) susižaloti.

Jei nesuprantate šių nurodymų arba jei abejojate montavimo saugumu, kreipkitės į kvalifikuotą specialistą. Atidžiai patikrinkite, ar nėra trūkstamų ar defektų turinčių dalių. Netinkamas montavimas gali sukelti žalą arba sunkiai sužaloti. Nenaudokite šio gaminio jokiais tikslais, kurie nėra aiškiai nurodyti šiame vadove, ir neviršykite svorio apribojimų. Mes negalime būti atsakingi už žalą ar sužalojimus, atsiradusius dėl netinkamo montavimo, netinkamo surinkimo ar netinkamo naudojimo.
