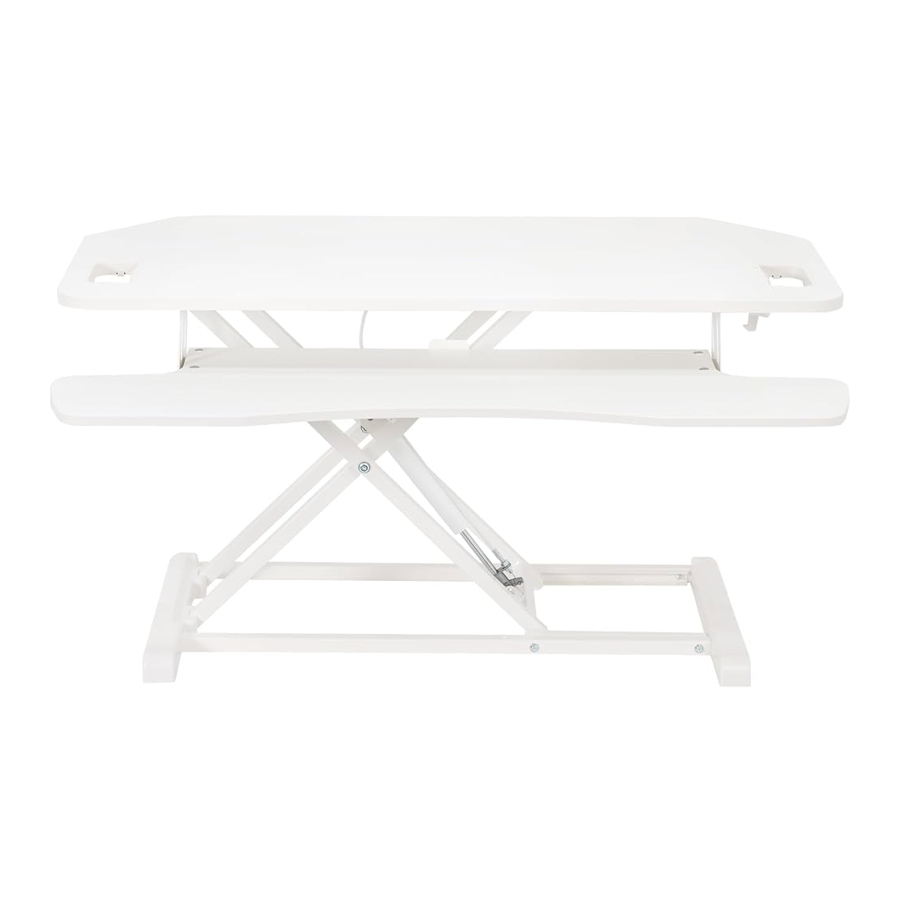

Návod na použitie pre Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW

OBSAH BALENIA

POTREBNÉ NÁSTROJE

NEPREKRAČUJTE HMOTNOSTNÚ KAPACITU.
V opačnom prípade môže dôjsť k vážnemu zraneniu.

NEBEZPEČENSTVO UDUSENIA
MALÉ ČASTI - NIE PRE DETI DO 3 ROKOV. VYŽADUJE SA DOHĽAD DOSPELEJ OSOBY.

POSTUP MONTÁŽE

1. Nalepte podložky (D) na spodnú stranu podložky pod klávesnicu (B).

2. Namontujte zarážku (F) na spodnú stranu podložky pod klávesnicu (B) pomocou skrutiek ST4.2x12mm (S-B) a krížového skrutkovača.

3. Zatlačte nožičky (E) do otvorov v základni stola (A).

4. Odstrihnite veľké plastové zväzky na spodnej strane stola (A).

   Nestláčajte uvoľňovaciu páčku, ak je stôl naklonený do strany alebo obrátený hore nohami.

5. Položte stôl (A) na stôl pravou stranou nahor. Zdvihnite stôl stlačením rukoväte pod stolovou doskou.

6. Položte podložku pod klávesnicu (B) na kovové konzoly na stole (A). Upevnite podložku pod klávesnicu ku konzolám pomocou skrutiek M5x10mm (S-A) a krížového skrutkovača.

7. Nalepte spony na káble (C) na spodnú stranu zostavy stola.


Montáž je dokončená

Stlačením bočných páčok zdvihnete alebo spustíte stúpačku stola.
Pri spúšťaní bez akejkoľvek hmotnosti na stolovej doske jemne zatlačte na stúpačku, keď ju spúšťate, aby bol proces spúšťania plynulejší. Ak je po umiestnení prenosného počítača a ďalších zamýšľaných položiek ťažké spustiť, mierne zatlačte, aby ste plynulo spustili, alebo pridajte ďalšiu hmotnosť.
Pri pridávaní hmotnosti si všimnite nosnosť 33 libier.

Inštalácia priechodky

Ak inštalujete držiak monitora kompatibilný s priechodkou, odstráňte plastový kryt zo zadnej stredovej časti stolovej dosky. Namontujte držiak do otvoreného otvoru podľa pokynov držiaka.

Nastavenie napnutia

Ak sa stúpačka stola príliš ľahko zdvíha alebo spúšťa, alebo je príliš ťažká, lanko plynovej pružiny je možné nastaviť na požadované napnutie. Nastavenie sa nachádza na základni stúpačky.

Začnite povolením hornej (1) a dolnej (2) matice pomocou nastaviteľného kľúča. Uvoľnite matice, kým nebudú obe na opačných koncoch lanka plynovej pružiny.

Možnosť A:
Je ťažké stôl zdvíhať/spúšťať
Zvýšte napnutie
Ak je ťažké stôl zdvíhať a spúšťať, budete musieť zvýšiť napnutie lanka plynovej pružiny. Jemne potiahnite kábel od páčky, kým vnútorná matica (2) nebude pevne pritlačená k strednému deliču.

Utiahnite hornú maticu (1), kým kábel pevne nedrží v jeho polohe, ako je znázornené nižšie.

Možnosť B:
Stôl sa príliš ľahko zdvíha/spúšťa
Znížte napnutie
Ak sa stôl zdvíha alebo spúšťa bez stlačenia rukoväte, je potrebné uvoľniť napnutie. Jemne zatlačte kábel smerom nadol k základni stúpačky, kým horná matica (1) nebude pevne pritlačená k strednému deliču.

Utiahnite dolnú maticu (2), kým kábel pevne nedrží v jeho polohe, ako je znázornené nižšie.

Udržujte monitor a základňu notebooku úplne na stolovej doske.

Postupujte podľa pokynov na vedenie káblov, aby ste predišli možnému pricviknutiu káblov.

Nechajte dostatočnú vôľu v kábli, aby ste umožnili plný rozsah vertikálneho pohybu (15"/38 cm).

Stolovú dosku zdvíhajte pomaly, aby zostali predmety stabilné.

Nedodržanie týchto pokynov môže viesť k poškodeniu majetku a/alebo zraneniu osôb.

Ak týmto pokynom nerozumiete alebo máte akékoľvek pochybnosti o bezpečnosti inštalácie, zavolajte kvalifikovaného technika. Starostlivo skontrolujte, či nechýbajú alebo nie sú chybné žiadne diely. Nesprávna inštalácia môže spôsobiť poškodenie alebo vážne zranenie. Nepoužívajte tento výrobok na žiadny účel, ktorý nie je výslovne uvedený v tomto návode, a neprekračujte nosnosť. Nezodpovedáme za škody alebo zranenia spôsobené nesprávnou montážou, nesprávnou montážou alebo nevhodným používaním.
