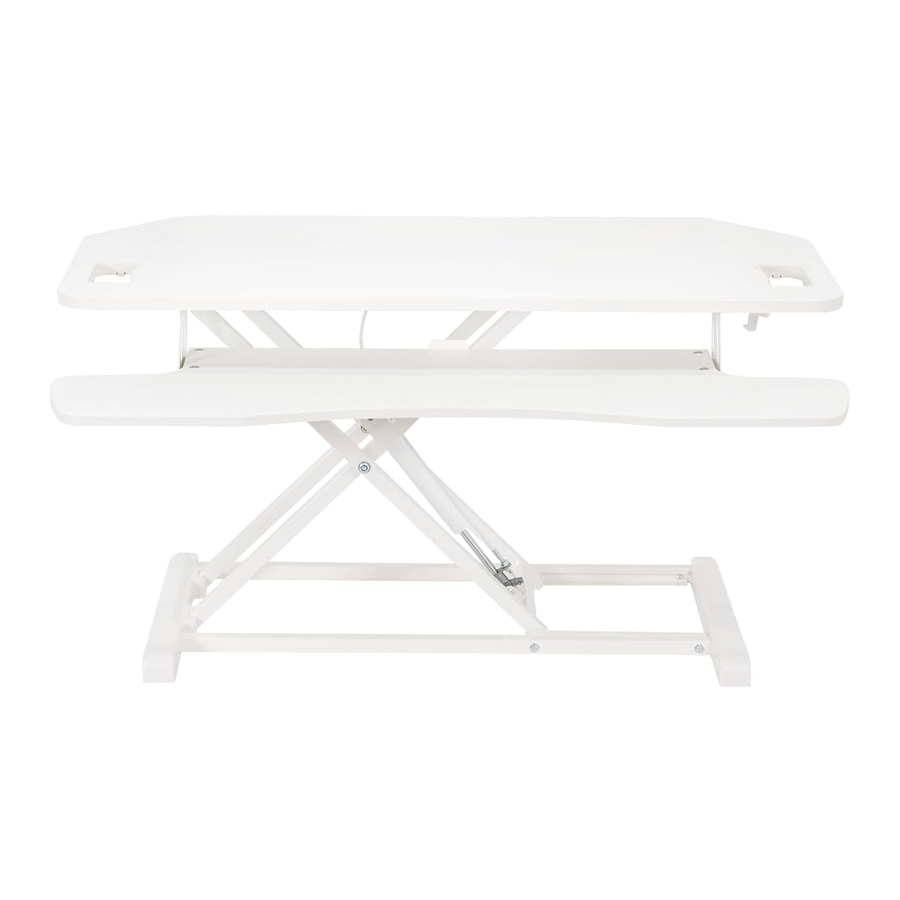

Руководство по эксплуатации Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW

КОМПЛЕКТ ПОСТАВКИ

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНУЮ ГРУЗОПОДЪЕМНОСТЬ.
Несоблюдение этого правила может привести к серьезным травмам.

ОПАСНОСТЬ УДУШЕНИЯ
МЕЛКИЕ ДЕТАЛИ - НЕ ДЛЯ ДЕТЕЙ МЛАДШЕ 3 ЛЕТ. ТРЕБУЕТСЯ ПРИСМОТР ВЗРОСЛЫХ.

ЭТАПЫ СБОРКИ

1. Приклейте накладки (D) к нижней стороне подставки для клавиатуры (B).

2. Установите стопор (F) на нижнюю сторону подставки для клавиатуры (B) с помощью винтов ST4.2x12 мм (S-B) и крестовой отвертки.

3. Вставьте ножки (E) в отверстия в основании стола (A).

4. Обрежьте большие пластиковые стяжки на нижней части стола (A).

   Не нажимайте на ручку разблокировки, когда стол находится в боковом или перевернутом положении.

5. Поставьте стол (A) в нормальное положение на столе. Поднимите стол, нажав на ручку под столешницей.

6. Поместите подставку для клавиатуры (B) на металлические кронштейны на столе (A). Закрепите подставку для клавиатуры на кронштейнах с помощью винтов M5x10 мм (S-A) и крестовой отвертки.

7. Прикрепите кабельные зажимы (C) к нижней стороне стола.


Сборка завершена

Нажмите на боковые рычаги, чтобы поднять или опустить подставку для стола.
При опускании без нагрузки на столешницу слегка надавите на подставку во время опускания, чтобы процесс опускания был более плавным. Если после установки ноутбука и других запланированных элементов настройки опускание затруднено, слегка надавите, чтобы плавно опустить, или добавьте дополнительный вес.
Обратите внимание на грузоподъемность 33 фунта при добавлении веса.

Установка люверсов

При установке монитора, совместимого с люверсами, снимите пластиковую крышку с задней центральной части столешницы. Установите крепление в открытое отверстие в соответствии с инструкциями крепления.

Регулировка натяжения

Если подставка для стола поднимается или опускается слишком легко или слишком трудно, трос газовой пружины можно отрегулировать до желаемого натяжения. Регулировка находится в основании подставки.

Начните с ослабления верхней (1) и нижней (2) гаек с помощью разводного ключа. Ослабьте гайки до тех пор, пока они обе не окажутся на противоположных концах троса газовой пружины.

Вариант A:
Стол трудно поднимать/опускать
Увеличьте натяжение
Если стол трудно поднимать и опускать, необходимо увеличить натяжение троса газовой пружины. Аккуратно потяните трос от рычага до тех пор, пока внутренняя гайка (2) не будет плотно прижата к средней перегородке.

Затяните верхнюю гайку (1) до тех пор, пока она не будет надежно удерживать трос в своем положении, как показано ниже.

Вариант B:
Стол поднимается/опускается слишком легко
Уменьшите натяжение
Если стол поднимается или опускается без нажатия на ручку, необходимо ослабить натяжение. Аккуратно надавите на трос вниз, к основанию подставки, до тех пор, пока верхняя гайка (1) не будет плотно прижата к средней перегородке.

Затяните нижнюю гайку (2) до тех пор, пока она не будет надежно удерживать трос в своем положении, как показано ниже.

Установите основание монитора и ноутбука полностью на столешницу.

Следуйте инструкциям по прокладке кабелей, чтобы избежать возможного защемления кабелей.

Оставьте достаточно слабины в кабеле, чтобы обеспечить полный диапазон вертикального перемещения (15"/38 см).

Медленно поднимайте столешницу, чтобы предметы оставались устойчивыми.

Несоблюдение этих инструкций может привести к повреждению имущества и/или травмам.

Если вы не понимаете эти инструкции или сомневаетесь в безопасности установки, обратитесь к квалифицированному специалисту. Внимательно проверьте, чтобы убедиться в отсутствии отсутствующих или дефектных деталей. Неправильная установка может привести к повреждению или серьезным травмам. Не используйте этот продукт для каких-либо целей, не указанных явно в данном руководстве, и не превышайте допустимую нагрузку. Мы не несем ответственности за ущерб или травмы, вызванные неправильной установкой, неправильной сборкой или ненадлежащим использованием.
