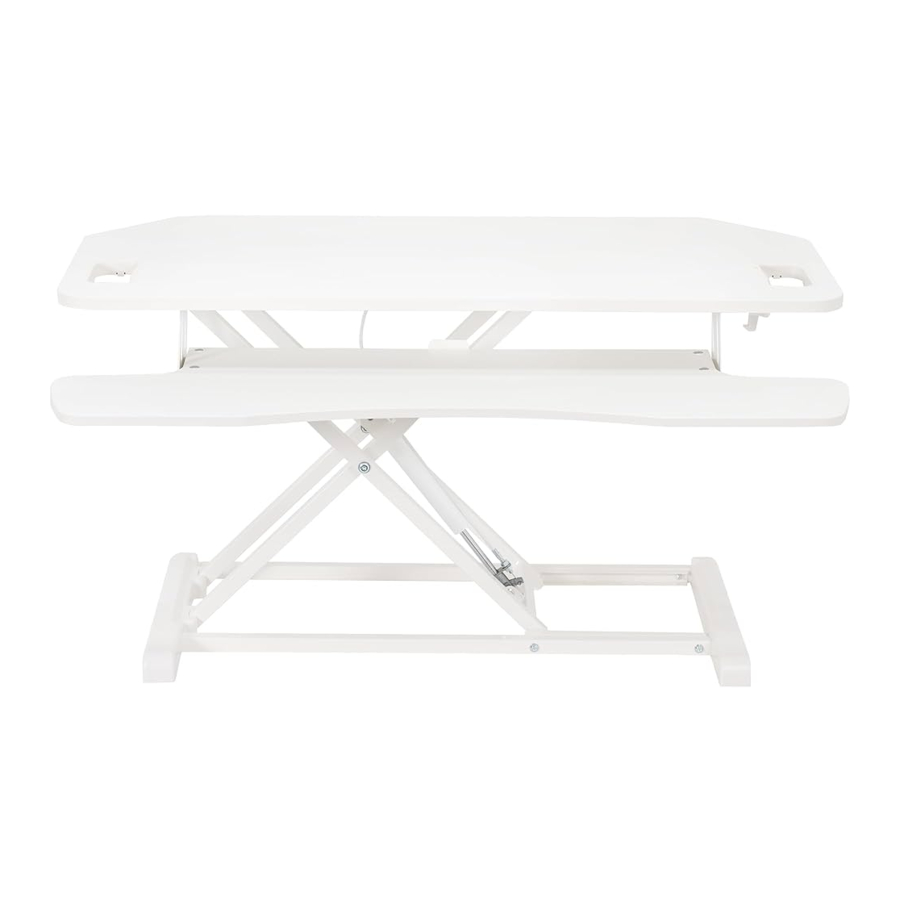

Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW Kılavuzu

PAKET İÇERİĞİ

GEREKLİ ARAÇLAR

AĞIRLIK KAPASİTESİNİ AŞMAYIN.
Aksi takdirde ciddi yaralanmalara neden olabilir.

BOĞULMA TEHLİKESİ
KÜÇÜK PARÇALAR - 3 YAŞIN ALTINDAKİ ÇOCUKLAR İÇİN UYGUN DEĞİLDİR. YETİŞKİN GÖZETİMİ GEREKLİDİR.

MONTAJ ADIMLARI

1. Klavyelik (B)'nin alt tarafına Pedleri (D) uygulayın.

2. ST4.2x12mm Vidaları (S-B) ve bir yıldız tornavida kullanarak Klavyelik (B)'nin alt tarafına Durdurucuyu (F) takın.

3. Ayak Pedlerini (E) Masa (A)'nın tabanındaki deliklere bastırın.

4. Masa (A)'nın altındaki büyük plastik bağları kesin.

   Masa yan veya baş aşağı konumdayken serbest bırakma kolunu sıkmayın.

5. Masa (A)'yı bir masanın üzerine doğru tarafı yukarı bakacak şekilde yerleştirin. Masaüstünün altındaki kolu sıkarak masayı kaldırın.

6. Klavyelik (B)'yi Masa (A) üzerindeki metal braketlere yerleştirin. M5x10mm Vidaları (S-A) ve bir yıldız tornavida kullanarak klavyeliği braketlere sabitleyin.

7. Kablo Klipslerini (C) masa aksamının alt tarafına uygulayın.


Montaj Tamamlandı

Masa yükselticinizin yüksekliğini artırmak veya azaltmak için yan kollara basın.
Masaüstünde herhangi bir ağırlık olmadan alçaltırken, daha yumuşak bir alçaltma işlemi için alçalttıkça yükselticiye hafifçe bastırın. Dizüstü bilgisayar ve diğer amaçlanan kurulum öğelerini yerleştirdikten sonra alçaltmak zor gelirse, sorunsuz bir şekilde alçaltmak için hafif bir basınç uygulayın veya ek ağırlık ekleyin.
Ağırlık eklerken lütfen 33 lb ağırlık kapasitesine dikkat edin.

Grommet Montajı

Grommet uyumlu bir monitör montajı takılıyorsa, plastik kapağı masaüstünün arka ortasından çıkarın. Montajı, montajın talimatlarına göre açık deliğe takın.

Gerginlik Ayarı

Masa yükselticiniz çok kolay bir şekilde yukarı veya aşağı hareket ediyorsa veya çok zorsa, gazlı yay kablosu istediğiniz gerginliğe göre ayarlanabilir. Ayar, yükselticinizin tabanında bulunur.

Önce ayarlanabilir bir anahtar kullanarak Üst (1) ve Alt (2) Somunları gevşeterek başlayın. Somunları, her ikisi de Gazlı Yay Kablosunun zıt uçlarında olana kadar gevşetin.

A Seçeneği:
Masanın Yükseltilmesi/Alçaltılması Zor
Gerginliği Artırın
Masanın yükseltilmesi ve alçaltılması zor geliyorsa, Gazlı Yay Kablosu gerginliğini artırmanız gerekecektir. İç Somun (2) orta bölücüye sıkıca bastırılana kadar kabloyu nazikçe Kol'dan uzağa doğru çekin.

Aşağıda gösterildiği gibi, kabloyu konumunda sıkıca tutana kadar Üst Somunu (1) sıkın.

B Seçeneği:
Masa Çok Kolay Bir Şekilde Yükseliyor/Alçalıyor
Gerginliği Azaltın
Kol basılmadan masa yükseliyor veya alçalıyorsa, gerginliğin gevşetilmesi gerekecektir. Üst Somun (1) orta bölücüye sıkıca bastırılana kadar kabloyu nazikçe yükselticinin tabanına doğru itin.

Aşağıda gösterildiği gibi, kabloyu konumunda sıkıca tutana kadar Alt Somunu (2) sıkın.

Monitör ve dizüstü bilgisayar tabanını tamamen masaüstünde tutun.

Kabloların sıkışma potansiyelini önlemek için kablo yönlendirme talimatlarını izleyin.

Dikey hareketin tam aralığına (15"/38 cm) izin vermek için kabloda yeterli boşluk bırakın.

Öğeleri sabit tutmak için masaüstünü yavaşça kaldırın.

Bu talimatlara uyulmaması, maddi hasara ve/veya kişisel yaralanmaya neden olabilir.

Bu talimatları anlamadıysanız veya kurulumun güvenliği hakkında herhangi bir şüpheniz varsa, lütfen kalifiye bir teknisyeni arayın. Eksik veya kusurlu parça olmadığından emin olmak için dikkatlice kontrol edin. Yanlış kurulum hasara veya ciddi yaralanmaya neden olabilir. Bu ürünü bu kılavuzda açıkça belirtilmeyen herhangi bir amaç için kullanmayın ve ağırlık kapasitesini aşmayın. Yanlış montaj, hatalı montaj veya uygunsuz kullanımdan kaynaklanan hasar veya yaralanmalardan sorumlu tutulamayız.

Mobil cihazınızla QR kodunu tarayın veya bu ürünle ilgili faydalı videolar ve özellikler için bağlantıyı takip edin.
https://vivo-us.com/products/desk-v000kl

Yeni VIVO kurulumunuzu beğendiniz ve paylaşmak mı istiyorsunuz?
Fotoğrafınızda bizi etiketleyin! @vivo_us

Açık Pazartesi - Cuma 7:00 - 19:00 CST, özel destek ekibimiz hızlı yanıt süreleriyle anında yardım sağlayabilir. Herhangi bir parça hasarlı veya kusurlu alınırsa, lütfen bizimle iletişime geçin. Tamamen işlevsel bir ürüne sahip olduğunuzdan emin olmak için parçaları değiştirmekten mutluluk duyarız.

İLETİŞİME GEÇİN
309-278-5303
Pazartesi-Cuma, 7:00-19:00 CST
ORT. ÇÖZÜM SÜRESİ (çalışma saatleri içinde): 5D 4S

help@vivo-us.com
ORT. YANIT SÜRESİ (çalışma saatleri içinde): 1SA 8D

• %23 < 15 dakika içinde
• %38 < 30 dakika içinde
• %61 < 1 saat içinde
• %83 < 2 saat içinde
• %92 < 3 saat içinde

www.vivo-us.com
Bir temsilciyle canlı sohbet edin!
ORT. ÇÖZÜM SÜRESİ (çalışma saatleri içinde): < 15 D
