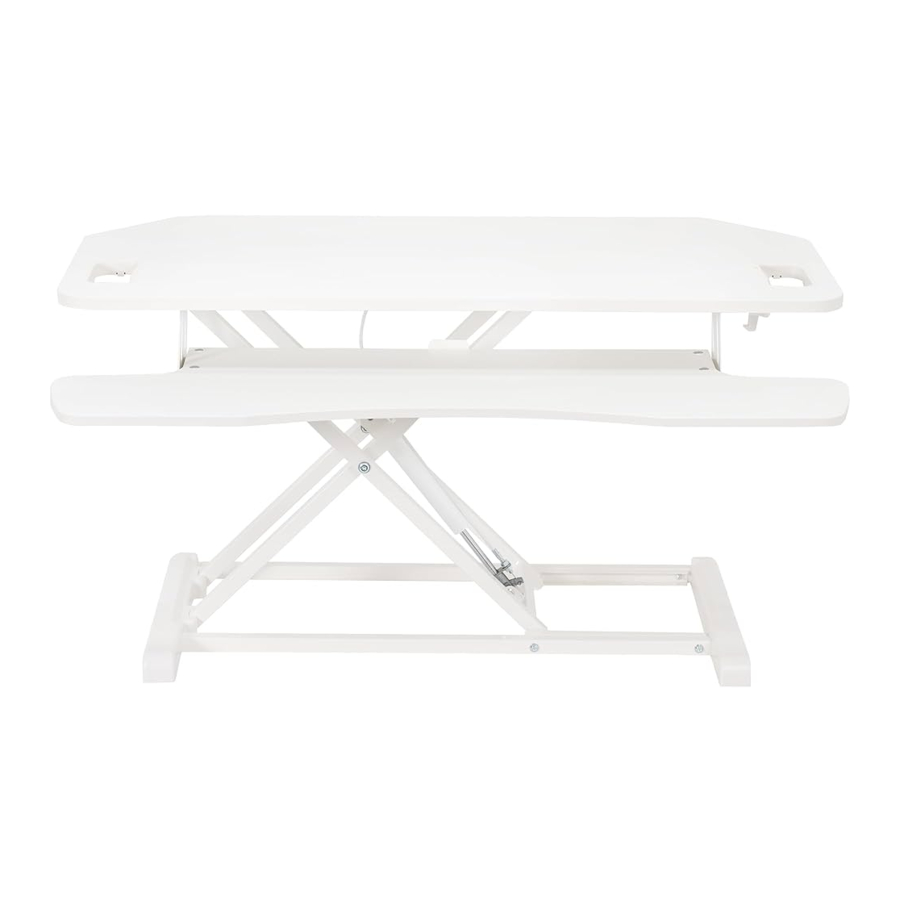

Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW -käyttöopas

PAKETIN SISÄLTÖ

TARVITTAVAT TYÖKALUT

ÄLÄ YLITÄ PAINORAJAA.
Seurauksena voi olla vakava vamma.

TUKETUMISVAARA
PIENIÄ OSIA - EI ALLE 3-VUOTIAILLE LAPSILLE. AIKUISEN VALVONTA ON VÄLTTÄMÄTÖNTÄ.

ASENNUSVAIHEET

1. Kiinnitä pehmusteet (D) näppäimistötason (B) alapuolelle.

2. Asenna pidike (F) näppäimistötason (B) alapuolelle ST4.2x12 mm -ruuveilla (S-B) ja ristipääruuvimeisselillä.

3. Paina jalkapehmusteet (E) työpöydän (A) pohjassa oleviin reikiin.

4. Katkaise suuret muoviset nippusiteet työpöydän (A) pohjasta.

   Älä purista vapautusvipua, kun työpöytä on sivuttain tai ylösalaisin.

5. Aseta työpöytä (A) oikeinpäin pöydälle. Nosta työpöytää puristamalla pöytälevyn alla olevaa kahvaa.

6. Aseta näppäimistötaso (B) työpöydän (A) metallikiinnikkeille. Kiinnitä näppäimistötaso kiinnikkeisiin M5x10 mm -ruuveilla (S-A) ja ristipääruuvimeisselillä.

7. Kiinnitä kaapeliklipsit (C) työpöydän kokoonpanon alapuolelle.


Asennus valmis

Nosta tai laske pöytää painamalla sivuvipuja.
Kun lasket pöytää ilman painoa pöytälevyllä, paina pöytää kevyesti alaspäin laskeaksesi sitä tasaisemmin. Jos sen laskeminen tuntuu vaikealta kannettavan tietokoneen ja muiden aiottujen asennustarvikkeiden asettamisen jälkeen, paina sitä kevyesti alaspäin tasaisesti tai lisää painoa.
Huomaa 15 kg:n painoraja painoa lisättäessä.

Läpivientiasennus

Jos asennat läpivientiyhteensopivan näytön kiinnikkeen, irrota muovikorkki pöytälevyn takakeskeltä. Asenna kiinnike avoimeen reikään kiinnikkeen ohjeiden mukaisesti.

Jännityksen säätö

Jos työpöytä nousee tai laskee liian helposti tai on liian vaikea, kaasujousen kaapelia voidaan säätää haluamallesi jännitykselle. Säätö on pöydän pohjassa.

Aloita löysäämällä ylempi (1) ja alempi (2) mutteri säädettävällä jakoavaimella. Löysää muttereita, kunnes ne ovat molemmat kaasujousen kaapelin vastakkaisissa päissä.

Vaihtoehto A:
Työpöytää on vaikea nostaa/laskea
Lisää jännitystä
Jos pöydän nostaminen ja laskeminen tuntuu vaikealta, sinun on lisättävä kaasujousen kaapelin jännitystä. Vedä kaapelia varovasti vivusta poispäin, kunnes sisempi mutteri (2) on tiukasti keskijakajaa vasten.

Kiristä ylempi mutteri (1), kunnes se pitää kaapelin tiukasti paikallaan, kuten alla on esitetty.

Vaihtoehto B:
Työpöytä nousee/laskee liian helposti
Vähennä jännitystä
Jos pöytä nousee tai laskee ilman, että kahvaa painetaan, jännitystä on löysättävä. Työnnä kaapelia varovasti alas pöydän pohjaa kohti, kunnes ylempi mutteri (1) on tiukasti keskijakajaa vasten.

Kiristä alempi mutteri (2), kunnes se pitää kaapelin tiukasti paikallaan, kuten alla on esitetty.

Pidä näytön ja kannettavan tietokoneen jalusta kokonaan pöytälevyllä.

Noudata kaapelin reititysohjeita välttääksesi kaapeleiden puristumisen.

Jätä kaapeliin riittävästi löysää mahdollistaaksesi täyden pystysuuntaisen liikeradan (15"/38 cm).

Nosta pöytää hitaasti, jotta tavarat pysyvät vakaina.

Näiden ohjeiden noudattamatta jättäminen voi johtaa omaisuusvahinkoihin ja/tai henkilövahinkoihin.

Jos et ymmärrä näitä ohjeita tai jos sinulla on epäilyksiä asennuksen turvallisuudesta, ota yhteyttä pätevään teknikkoon. Tarkista huolellisesti, ettei puuttuvia tai viallisia osia ole. Virheellinen asennus voi aiheuttaa vahinkoa tai vakavan vamman. Älä käytä tätä tuotetta mihinkään muuhun tarkoitukseen, jota ei ole nimenomaisesti määritelty tässä käyttöoppaassa, äläkä ylitä painorajoitusta. Emme ole vastuussa vahingoista tai vammoista, jotka aiheutuvat virheellisestä asennuksesta, väärästä kokoonpanosta tai sopimattomasta käytöstä.

Skannaa QR-koodi mobiililaitteellasi tai seuraa linkkiä saadaksesi hyödyllisiä videoita ja teknisiä tietoja tästä tuotteesta.
https://vivo-us.com/products/desk-v000kl

Rakastatko uutta VIVO-kokoonpanoasi ja haluatko jakaa sen?
Merkitse meidät kuvaasi! @vivo_us

Olemme avoinna maanantaista perjantaihin klo 7.00–19.00 CST. Asiantunteva tukitiimimme tarjoaa välitöntä apua nopeilla vastausajoilla. Jos jokin osa on vaurioitunut tai viallinen, ota meihin yhteyttä. Vaihdamme mielellämme osat varmistaaksemme, että sinulla on täysin toimiva tuote.

OTA YHTEYTTÄ
309-278-5303
Maanantaista perjantaihin klo 7.00–19.00 CST
KESKIM. RATKAISUAIKA (toimistoaikana): 5M 4S

help@vivo-us.com
KESKIM. VASTAUSAIKA (toimistoaikana): 1T 8M

• 23 % alle 15 minuutissa
• 38 % alle 30 minuutissa
• 61 % alle tunnissa
• 83 % alle 2 tunnissa
• 92 % alle 3 tunnissa

www.vivo-us.com
Keskustele suorana agentin kanssa!
KESKIM. RATKAISUAIKA (toimistoaikana): < 15 M
