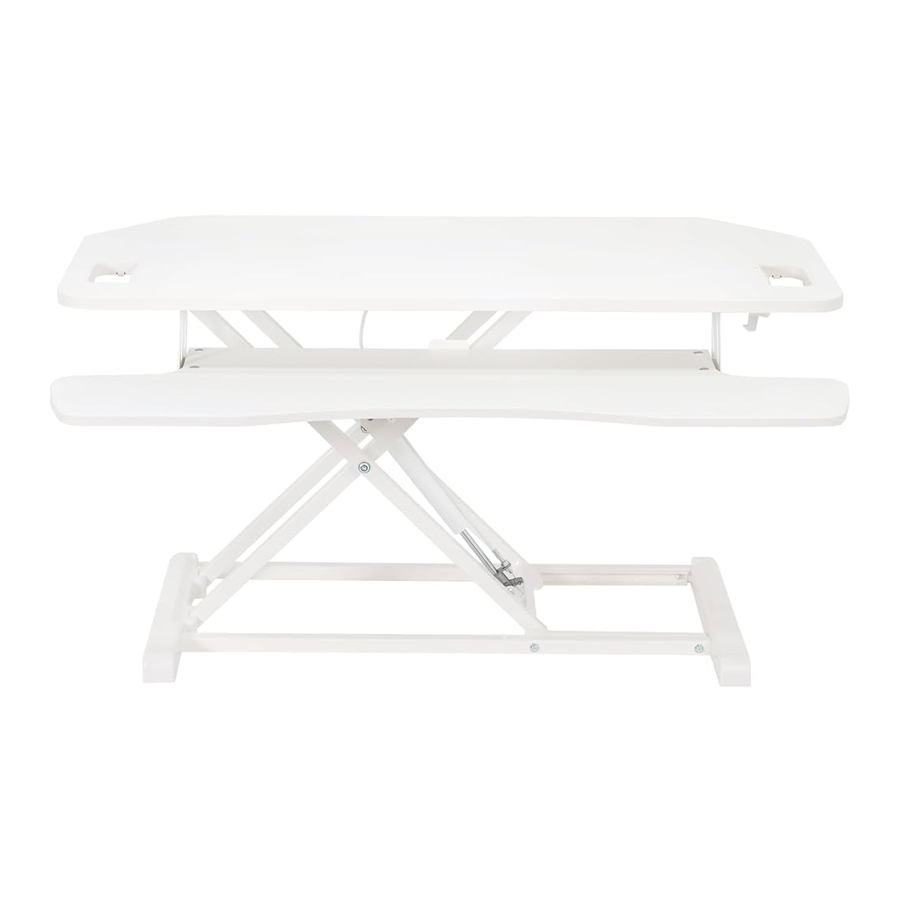

Vivo DESK-V000KL, DESK-V000LA, DESK-V000LN, DESK-V000LW Priručnik

SADRŽAJ PAKETA

POTREBAN ALAT

NEMOJTE PREKORAČITI KAPACITET TEŽINE.
U protivnom može doći do ozbiljnih ozljeda.

OPASNOST OD GUŠENJA
MALI DIJELOVI - NIJE ZA DJECU MLAĐU OD 3 GODINE. POTREBAN JE NADZOR ODRASLIH.

KORACI SASTAVLJANJA

1. Nanesite jastučiće (D) na donju stranu ladice za tipkovnicu (B).

2. Ugradite graničnik (F) na donju stranu ladice za tipkovnicu (B) pomoću ST4.2x12mm vijaka (S-B) i Phillips odvijača.

3. Umetnite jastučiće za noge (E) u rupe u bazi stola (A).

4. Odrežite velike plastične vezice na dnu stola (A).

   Nemojte stiskati ručku za otpuštanje dok je stol u bočnom ili obrnutom položaju.

5. Stavite stol (A) uspravno na stol. Podignite stol stiskanjem ručke ispod radne površine.

6. Stavite ladicu za tipkovnicu (B) na metalne nosače na stolu (A). Pričvrstite ladicu za tipkovnicu na nosače pomoću M5x10mm vijaka (S-A) i Phillips odvijača.

7. Nanesite kabelske kopče (C) na donju stranu sklopa stola.


Sastavljanje je završeno

Pritisnite bočne poluge za podizanje ili spuštanje podizača stola.
Prilikom spuštanja bez ikakve težine na radnoj površini, lagano pritisnite prema dolje na podizač dok ga spuštate kako biste omogućili glatkiji postupak spuštanja. Ako se čini da ga je teško spustiti nakon postavljanja prijenosnog računala i drugih predviđenih predmeta za postavljanje, primijenite lagani pritisak za glatko spuštanje ili dodajte dodatnu težinu.
Imajte na umu nosivost od 33 lb pri dodavanju težine.

Ugradnja uvodnice

Ako ugrađujete nosač monitora kompatibilan s uvodnicom, uklonite plastični poklopac sa stražnjeg središnjeg dijela radne površine. Ugradite nosač u otvorenu rupu prema uputama nosača.

Podešavanje napetosti

Ako se vaš podizač stola prelagano podiže ili spušta ili je pretežak, kabel plinske opruge može se podesiti na željenu napetost. Podešavanje se nalazi u podnožju vašeg podizača.

Počnite otpuštanjem gornje (1) i donje (2) matice pomoću podesivog ključa. Otpustite matice dok obje ne budu na suprotnim krajevima kabela plinske opruge.

Opcija A:
Stol se teško podiže/spušta
Povećajte napetost
Ako se stol teško podiže i spušta, morat ćete povećati napetost kabela plinske opruge. Lagano povucite kabel od poluge dok se unutarnja matica (2) čvrsto ne pritisne uz središnju pregradu.

Zategnite gornju maticu (1) dok čvrsto ne drži kabel u svom položaju, kao što je prikazano u nastavku.

Opcija B:
Stol se prelagano podiže/spušta
Smanjite napetost
Ako se stol podiže ili spušta bez pritiskanja ručke, napetost će se morati olabaviti. Lagano gurnite kabel prema dolje prema podnožju podizača dok se gornja matica (1) čvrsto ne pritisne uz središnju pregradu.

Zategnite donju maticu (2) dok čvrsto ne drži kabel u svom položaju, kao što je prikazano u nastavku.

Držite bazu monitora i prijenosnog računala u potpunosti na radnoj površini.

Slijedite upute za usmjeravanje kabela kako biste izbjegli mogućnost priklještenja kabela.

Ostavite dovoljno slobodnog prostora u kabelu kako biste omogućili puni raspon okomitog kretanja (15"/38 cm).

Polako podižite radnu površinu kako bi predmeti bili stabilni.

Nepoštivanje ovih uputa može dovesti do oštećenja imovine i/ili osobnih ozljeda.

Ako ne razumijete ove upute ili imate bilo kakvih sumnji u sigurnost instalacije, nazovite kvalificiranog tehničara. Pažljivo provjerite da nema nedostajućih ili neispravnih dijelova. Nepravilna instalacija može uzrokovati štetu ili ozbiljne ozljede. Nemojte koristiti ovaj proizvod u bilo koju svrhu koja nije izričito navedena u ovom priručniku i nemojte prekoračiti kapacitet težine. Ne možemo biti odgovorni za štetu ili ozljede uzrokovane nepravilnim postavljanjem, netočnim sastavljanjem ili neprikladnom uporabom.
