Dell SonicWALL TZ500, TZ500 W - TZ Series tulemüüride kiirjuhend

Esi- ja tagapaneelid

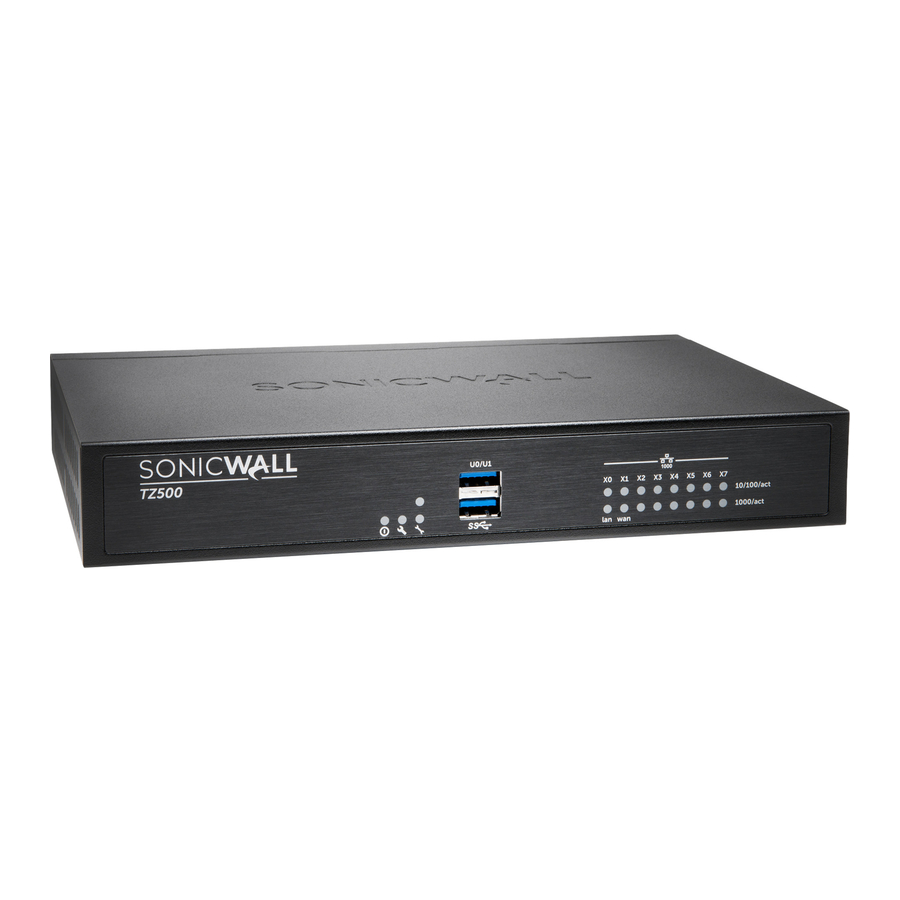

Esipaneel

USB / SSD port
Väline USB ja SSD kõvaketta tugi

Wireless (W0) LED
(ainult TZ500 W) Näitab 802.11 b/g/n/ac turvalisuse olekut

Etherneti pordi olek (X0-X7)
Ülemine - pakub 10/100 Mbps Etherneti pordi olekut Alumine - pakub 1 Gbps Etherneti pordi olekut

Wireless LAN LED
(ainult TZ500 W) Näitab 802.11 b/g/n/ac tegevust

Service LED (teenuse LED)
Tulevaseks kasutamiseks

Power LED (toite LED)
Näitab toiteallika olekut

Test LED
Kiire vilkumine - lähtestamine
Aeglane vilkumine - SafeMode (turvarežiim)

Tagapaneel

Antenni kruvid (3)
(ainult TZ500 W) Pakub traadita ühenduse võimalusi Dell SonicWALL seadmele

Keskmine antenni kruvi
(ainult TZ500 W) Keskmine antenni kruvi ühildub ainult kaasasoleva keskmise antenniga

Power Supply (toiteallikas)
Varustab Dell SonicWALL seadet vooluga

Reset Button (lähtestusnupp)
Vajutage ja hoidke mitu sekundit all, et seade lülituks Safe Mode (turvarežiimi)

X1 Port
WAN-i juurdepääsuks

X0 Port
LAN-i juurdepääsuks

X2 - X7 Ports
Konfigureeritavad pordid

Console Port (konsooliport)
Juurdepääs SonicOS käsurealiidesele (CLI) ühilduva CLI kaabli abil

Kontrollige pakendi sisu

Veenduge, et teie pakett sisaldab järgmist:

• Dell SonicWALL seade
• Antennid (3) (ainult TZ500 W seade)
• Etherneti kaabel
• Standardne toiteadapter
• Standardne toitejuhe
• Jadapordi konsooli kaabel
• Kiirjuhend

MÄRKUS: Kaasasolev toitejuhe on heaks kiidetud kasutamiseks ainult teatud riikides või piirkondades. Enne toitejuhtme kasutamist veenduge, et see on teie asukohas kasutamiseks hinnatud ja heaks kiidetud.

Sisselülitamine

• Ühendage antennid seadmega. Pange tähele, et keskmine antenn on märgistatud ja ühildub ainult keskmise antenni kruviga.
  (ainult TZ500 W seade)
• Ühendage toiteadapter seadmega ja toitekaabliga. Ühendage toitekaabel sobivasse pistikupessa (100-240 volti AC).

• TZ seade lülitub sisse ja Test LED vilgub alglaadimise ajal.


Kasutage selle seadmega ainult kaasasolevat toiteadapterit. Ärge kasutage kahjustatud või mõne muu seadme toiteadapterit.

Liideste ühendamine

• Ühendage WAN-liides (X1) oma Interneti-ühendusega standardse Etherneti kaabli abil.
• Ühendage LAN-liides (X0) oma arvutiga standardse Etherneti kaabli abil.


Seadistusviisardi käivitamine

• Navigeerige oma veebibrauseris aadressile https://192.168.168.168.


NIPP: Teie arvuti peaks kasutama DHCP IP adresseerimist.

• Klõpsake lingil "Dell SonicWALL seadistusviisardi käivitamiseks klõpsake siin."

• Avaneb SonicOS Startup Guide (SonicOS käivitusjuhend).

• Klõpsake Next (järgmine) ja järgige Startup Guide (käivitusjuhendi) lehtedel kuvatavaid juhiseid.
• Sisestage TZ seadme administraatori mandaat, et parooli muuta, kui soovite. Klõpsake Next (järgmine).

MÄRKUS: Vaikimisi administraatori mandaat on Username (kasutajanimi): admin Password (parool): password

• Kuvatakse automaatsed WAN IP seaded. Klõpsake Next (järgmine).


MÄRKUS: Käsitsi konfigureerimiseks vaadake uusimat SonicOS Administration Guide (SonicOS administreerimisjuhendit).

• Kuvatakse uus IP-konfiguratsioon. Klõpsake Done (valmis).

Traadita LAN-i seadete konfigureerimine

• Logige sisse oma TZ seadmesse ja klõpsake ikooni Wizards (viisardid).
• Valige raadionupp Wireless Guide (traadita ühenduse juhend) viisardi jaoks.

• Klõpsake Next (järgmine) ja järgige Wireless Guide (traadita ühenduse juhend) viisardis kuvatavaid juhiseid.

Lisateabe ja täielike protseduuride saamiseks vaadake uusimat SonicOS Administration Guide (SonicOS administreerimisjuhendit).

Toote registreerimine

• Suunake oma brauser seadme LAN IP-aadressile (vaikimisi https://192.168.168.168) ja logige sisse administraatori mandaadiga.
• Klõpsake Security Services (turvateenuste) all lehel System > Status (süsteem > olek) nuppu Register (registreeri).


NIPP: Seadme registreerimine SonicOS-ist nõuab, et DNS-serveri seaded oleksid konfigureeritud WAN (X1) liideses.

• Logige sisse oma MySonicWALL konto nime ja parooliga. Kui teil pole MySonicWALL kontot, klõpsake konto loomiseks linki Create MySonicWALL account (loo MySonicWALL konto).

• MySonicWALL saab vajaliku teabe otse TZ seadmest. Kui olete lõpetanud, näete teadet, et registreerimine on lõpule viidud. Klõpsake Continue (jätka).


MÄRKUS: Uusima püsivara allalaadimiseks peab teie seade olema registreeritud.

Hankige uusim püsivara

• Navigeerige veebibrauseris aadressile http://www.mysonicwall.com
• Klõpsake Downloads (allalaadimised) ja valige menüüst Software Type (tarkvara tüüp) TZ500 või TZ500 W Firmware (püsivara). • Klõpsake soovitud püsivara linki ja salvestage fail oma arvutisse.
• Navigeerige TZ seadmes lehele System > Settings (süsteem > seaded). Klõpsake nuppu Upload New Firmware (laadi üles uus püsivara).
• Klõpsake nuppu Browse (sirvi), et navigeerida äsja allalaaditud püsivara juurde ja see valida.

• Klõpsake Upload (laadi üles) ja oodake, kuni üleslaadimine on lõpule viidud.
• Klõpsake Firmware Management Table (püsivara haldustabelis) oma uue püsivara ikooni Boot (käivita).

TZ seadme paigaldamine

Ärge paigaldage seadet lakke, see pole mõeldud turvaliseks lakke paigaldamiseks.

Valikuliseks seinale paigaldamiseks vajate:

• Kruvikeeraja
• Puur sobiva suurusega otsikuga
• Kipsplaadile paigaldamiseks:
  • Kaks #6 pannpea kruvi, 1 tolli pikkused (7 mm läbimõõduga pea, 25 mm pikkused)
  • Kaks seinakinnitust
• Täispuidule või metallile paigaldamiseks:
  • Kaks #6 pannpea puit- või masinkruvi, 1 tolli pikkused (7 mm läbimõõduga pea, 25 mm pikkused)

Seadme seinale paigaldamiseks:

1. Puurige seina kaks auku 4,5 tolli (11,5 cm) kaugusele, kuhu soovite seadme paigaldada.
2. Kui kasutate seinakinnitusi, sisestage igasse auku seinakinnitus.
3. Sisestage igasse seinakinnitisse kruvi (igasse auku, kui te ei kasuta seinakinnitusi), jättes 3/16 tolli (0,45 cm) kruvid (kaasa arvatud kruvipea) välja.
4. Asetage seadme paigaldusavad kruvide kohale ja vajutage sisse ja alla, kuni seade on kindlalt paigaldatud.
