Dell SonicWALL TZ500, TZ500 W - TZ Series Firewalls Жылдам іске қосу нұсқаулығы

Алдыңғы және артқы панельдер

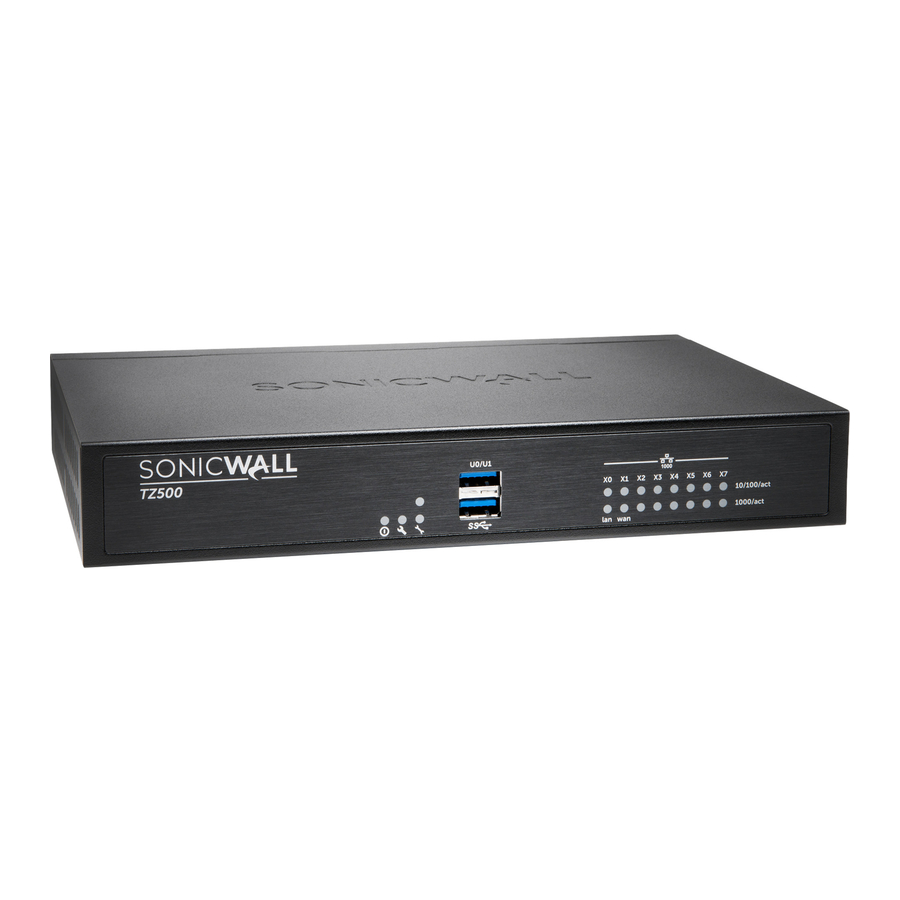

Алдыңғы панель

USB / SSD порты
Сыртқы USB және SSD қатты дискісін қолдау

Сымсыз (W0) LED
(тек TZ500 W) 802.11 b/g/n/ac қауіпсіздік күйін көрсетеді

Ethernet портының күйі (X0-X7)
Жоғарғы жағы - 10/100 Mbps Ethernet портының күйін қамтамасыз етеді Төменгі жағы - 1 Gbps Ethernet портының күйін қамтамасыз етеді

Сымсыз LAN LED
(тек TZ500 W) 802.11 b/g/n/ac белсенділігін көрсетеді

Сервис LED
Болашақта пайдалану үшін

Қуат LED
Қуат көзінің күйін көрсетеді

Тест LED
Жылдам жыпылықтау - Іске қосылуда
Баяу жыпылықтау - SafeMode (Қауіпсіз режим)

Артқы панель

Антенна бұрандалары (3)
(тек TZ500 W) Dell SonicWALL құрылғысына сымсыз мүмкіндіктерді қамтамасыз етеді

Орталық антенна бұрандасы
(тек TZ500 W) Орталық антенна бұрандасы тек қоса берілген орталық антеннамен үйлесімді

Қуат көзі
Dell SonicWALL құрылғысына қуат береді

Қайта орнату батырмасы (Reset Button)
Құрылғыны Safe Mode (Қауіпсіз режимге) орнату үшін бірнеше секунд басып тұрыңыз

X1 порты
WAN кіру үшін

X0 порты
LAN кіру үшін

X2 - X7 порттары
Конфигурацияланатын порттар

Консоль порты
Үйлесімді CLI кабелін пайдаланып SonicOS Command Line Interface (CLI) (SonicOS командалық жол интерфейсіне) кіріңіз

Пакет мазмұнын тексеру

Пакетте келесі мазмұнның бар екенін тексеріңіз:

• Dell SonicWALL құрылғысы
• Антенналар (3) (тек TZ500 W құрылғысы)
• Ethernet кабелі
• Стандартты қуат адаптері
• Стандартты қуат сымы
• Сериялық консоль кабелі
• Жылдам іске қосу нұсқаулығы

ЕСКЕРТПЕ: Қуат сымы тек белгілі бір елдерде немесе аймақтарда пайдалану үшін мақұлданған. Қуат сымын пайдаланбас бұрын, оның сіздің орналасқан жеріңізде пайдалану үшін бағаланғанын және мақұлданғанын тексеріңіз.

Қуатты қосу

• Антенналарды құрылғыға қосыңыз. Орталық антеннаның таңбаланғанын және тек орталық антенна бұрандасымен үйлесімді екенін ескеріңіз.
  (тек TZ500 W құрылғысы)
• Қуат адаптерін құрылғыға және қуат кабеліне қосыңыз. Қуат кабелін сәйкес розеткаға қосыңыз (100-240 вольт AC).

• TZ құрылғысы қосылады және Test LED (Тест LED) жүктеу ретінде жыпылықтайды.


Тек осы құрылғымен бірге берілген қуат адаптерін пайдаланыңыз. Зақымдалған немесе басқа құрылғыдан алынған қуат адаптерін пайдаланбаңыз.

Интерфейстерді қосыңыз

• WAN интерфейсін (X1) стандартты Ethernet кабелін пайдаланып Интернет қосылымына қосыңыз.
• LAN интерфейсін (X0) стандартты Ethernet кабелін пайдаланып компьютеріңізге қосыңыз.


Орнату шеберін іске қосыңыз

• Веб-браузеріңізде https://192.168.168.168 сайтына өтіңіз.


КЕҢЕС: Компьютеріңіз DHCP IP мекенжайын пайдалануы керек.

• "Dell SonicWALL Setup Wizard (Dell SonicWALL орнату шеберін) іске қосу үшін here (осында) басыңыз." сілтемесін басыңыз.

• SonicOS Startup Guide (SonicOS іске қосу нұсқаулығы) ашылады.

• Next (Келесі) түймесін басып, Startup Guide (Іске қосу нұсқаулығы) беттеріндегі нұсқауларды орындаңыз.
• Қаласаңыз, құпия сөзді өзгерту үшін TZ құрылғысының әкімшілік деректерін енгізіңіз. Next (Келесі) түймесін басыңыз.

ЕСКЕРТПЕ: Әкімшінің әдепкі деректері: Username (Пайдаланушы аты): admin Password (Құпия сөз): password

• Автоматты WAN IP параметрлері көрсетіледі. Next (Келесі) түймесін басыңыз.


ЕСКЕРТПЕ: Қолмен конфигурациялау үшін соңғы SonicOS Administration Guide (SonicOS Әкімшілік нұсқаулығын) қараңыз.

• Жаңа IP конфигурациясы көрсетіледі. Done (Дайын) түймесін басыңыз.

Сымсыз LAN параметрлерін конфигурациялау

• TZ құрылғысына кіріп, Wizards (Шеберлер) белгішесін басыңыз.
• Wireless Guide (Сымсыз нұсқаулық) шебері үшін радио батырмасын таңдаңыз.

• Next (Келесі) түймесін басып, Wireless Guide (Сымсыз нұсқаулық) шеберіндегі нұсқауларды орындаңыз.

Қосымша ақпарат пен толық процедуралар үшін соңғы SonicOS Administration Guide (SonicOS Әкімшілік нұсқаулығын) қараңыз.

Өнімді тіркеу

• Браузеріңізді құрылғының LAN IP мекенжайына бағыттаңыз (әдепкі https://192.168.168.168) және әкімшілік деректерін пайдаланып кіріңіз.
• Security Services (Қауіпсіздік қызметтері) астындағы System > Status (Жүйе > Күй) бетіндегі Register (Тіркеу) түймесін басыңыз.


КЕҢЕС: SonicOS ішінен құрылғыны тіркеу WAN (X1) интерфейсінде DNS Server (DNS сервері) параметрлері конфигурациялануын талап етеді.

• MySonicWALL есептік жазбасының аты мен құпия сөзін пайдаланып кіріңіз. MySonicWALL есептік жазбаңыз болмаса, есептік жазба жасау үшін Create MySonicWALL account (MySonicWALL есептік жазбасын жасау) сілтемесін басыңыз.

• MySonicWALL қажетті ақпаратты тікелей TZ құрылғысынан алады. Аяқтағаннан кейін тіркеу аяқталғаны туралы хабарламаны көресіз. Continue (Жалғастыру) түймесін басыңыз.


ЕСКЕРТПЕ: Соңғы микробағдарламалық жасақтаманы жүктеп алу үшін құрылғыңыз тіркелуі керек.

Соңғы микробағдарламалық жасақтаманы алу

• Веб-браузерде http://www.mysonicwall.com сайтына өтіңіз
• Downloads (Жүктеп алулар) түймесін басып, Software Type (Бағдарламалық жасақтама түрі) мәзірінен TZ500 немесе TZ500 W Firmware (TZ500 W микробағдарламалық жасақтамасын) таңдаңыз. • Қажетті микробағдарламалық жасақтаманың сілтемесін басып, файлды компьютеріңіздегі орынға сақтаңыз.
• TZ құрылғысында System > Settings (Жүйе > Параметрлер) бетіне өтіңіз. Upload New Firmware (Жаңа микробағдарламалық жасақтаманы жүктеу) түймесін басыңыз.
• Жаңа жүктеп алған микробағдарламалық жасақтаманы тауып, таңдау үшін Browse (Шолу) түймесін басыңыз.

• Upload (Жүктеу) түймесін басып, жүктеу аяқталғанша күтіңіз.
• Firmware Management Table (Микробағдарламалық жасақтаманы басқару кестесінде) жаңа микробағдарламалық жасақтама үшін Boot (Жүктеу) белгішесін басыңыз.

TZ құрылғысын орнату

Құрылғыны төбеге орнатпаңыз, ол төбеге қауіпсіз орнатуға арналмаған.

Қабырғаға қосымша орнату үшін сізге қажет:

• Бұрағыш
• Сәйкес өлшемді ұшы бар бұрғы
• Гипсокартонға орнату үшін:
  • Екі #6 жалпақ басты бұранда, ұзындығы 1 дюйм (басының диаметрі 7 мм, ұзындығы 25 мм)
  • Екі қабырға анкері
• Қатты ағашқа немесе металға орнату үшін:
  • Екі #6 жалпақ басты ағаш немесе машина бұрандасы, ұзындығы 1 дюйм (басының диаметрі 7 мм, ұзындығы 25 мм)

Құрылғыны қабырғаға орнату үшін:

1. Құрылғыны орнатқыңыз келетін қабырғада 4,5 дюйм (11,5 см) қашықтықта екі тесік бұрғылаңыз.
2. Қабырға анкерлерін пайдалансаңыз, әр тесікке қабырға анкерін салыңыз.
3. Әр қабырға анкеріне бұранда салыңыз (қабырға анкерлерін пайдаланбасаңыз, әр тесікке), бұрандалардың 3/16 дюймі (0,45 см) ашық қалады (бұранда басын қоса).
4. Құрылғыны бекіту саңылауларын бұрандалардың үстіне қойып, құрылғы қауіпсіз орнатылғанша ішке және төмен қарай басыңыз.
