Dell SonicWALL TZ500, TZ500 W - TZ Serisi Güvenlik Duvarları Hızlı Başlangıç Kılavuzu

Ön ve Arka Paneller

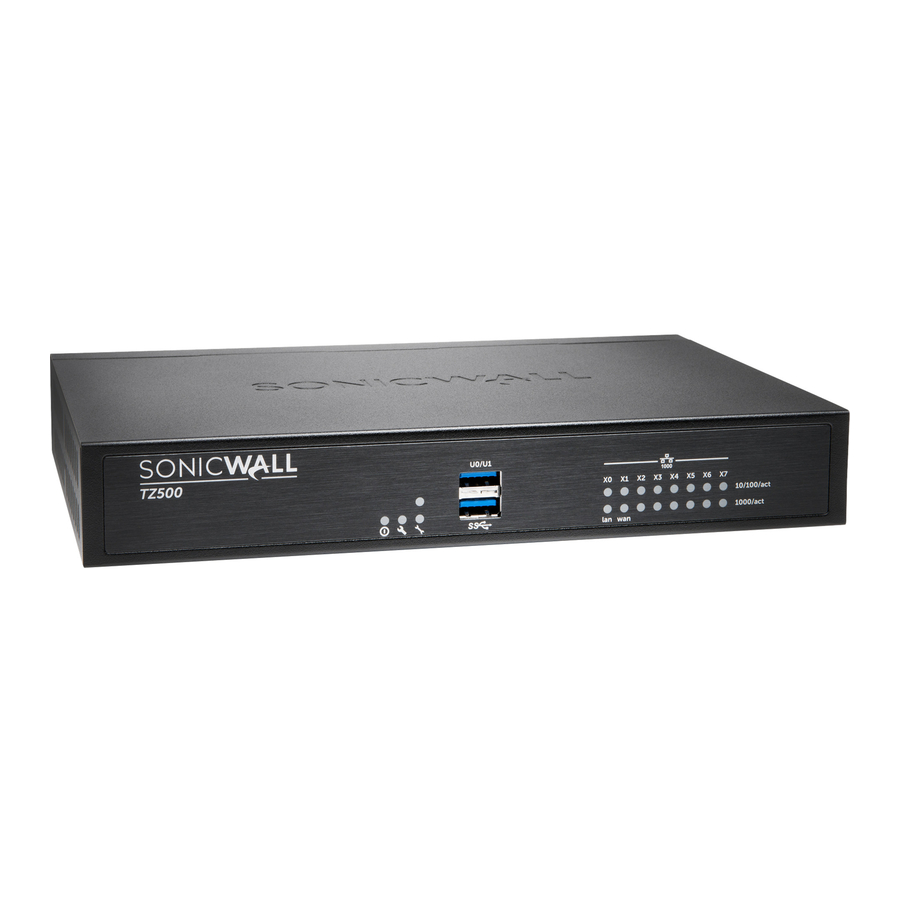

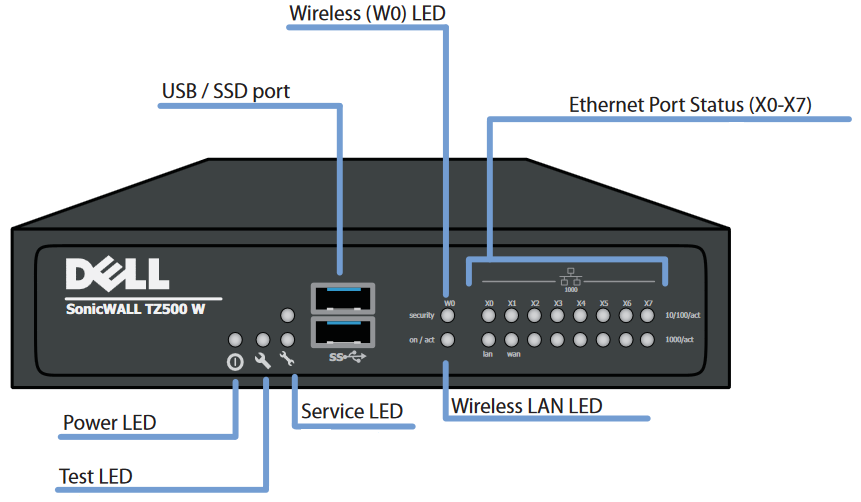

Ön Panel

USB / SSD portu
Harici USB ve SSD sabit sürücü desteği

Kablosuz (W0) LED'i
(Sadece TZ500 W) 802.11 b/g/n/ac güvenlik durumunu gösterir

Ethernet Portu Durumu (X0-X7)
Üst - 10/100 Mbps Ethernet portu durumunu sağlar Alt - 1 Gbps Ethernet portu durumunu sağlar

Kablosuz LAN LED'i
(Sadece TZ500 W) 802.11 b/g/n/ac etkinliğini gösterir

Servis LED'i
Gelecekteki kullanım için

Güç LED'i
Güç Kaynağı durumunu gösterir

Test LED'i
Hızlı yanıp sönme - Başlatılıyor
Yavaş yanıp sönme - SafeMode (Güvenli Mod)

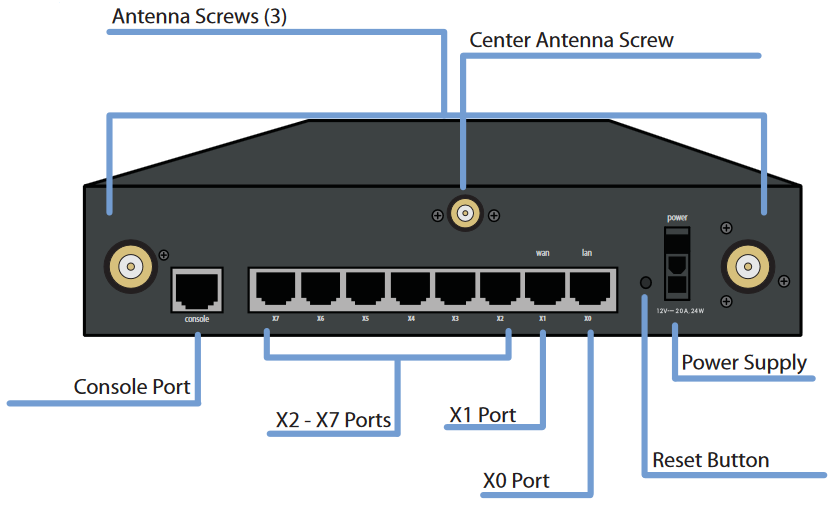

Arka Panel

Anten Vidaları (3)
(Sadece TZ500 W) Dell SonicWALL cihazına kablosuz özellikler sağlar

Orta Anten Vidası
(Sadece TZ500 W) Orta anten vidası sadece kapalı orta anten ile uyumludur

Güç Kaynağı
Dell SonicWALL cihazına güç sağlar

Sıfırlama Düğmesi
Cihazı Güvenli Moda (Safe Mode) ayarlamak için birkaç saniye basılı tutun

X1 Portu
WAN erişimi için

X0 Portu
LAN erişimi için

X2 - X7 Portları
Yapılandırılabilir portlar

Konsol Portu
Uyumlu bir CLI kablosu kullanarak SonicOS Komut Satırı Arayüzüne (CLI) erişin

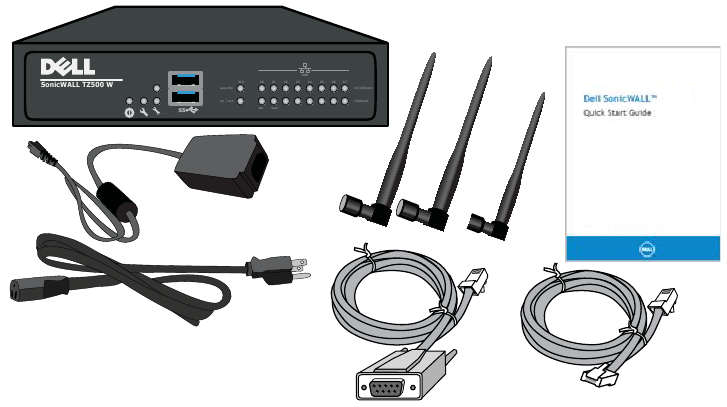

Paket içeriğini kontrol edin

Paketinizin aşağıdaki içeriklere sahip olduğunu doğrulayın:

• Dell SonicWALL cihazı
• Antenler (3) (Sadece TZ500 W cihazı)
• Ethernet kablosu
• Standart güç adaptörü
• Standart güç kablosu
• Seri konsol kablosu
• Hızlı Başlangıç Kılavuzu

NOT: Birlikte verilen güç kablosu yalnızca belirli ülke veya bölgelerde kullanım için onaylanmıştır. Bir güç kablosu kullanmadan önce, bulunduğunuz yerde kullanım için derecelendirilmiş ve onaylanmış olduğunu doğrulayın.

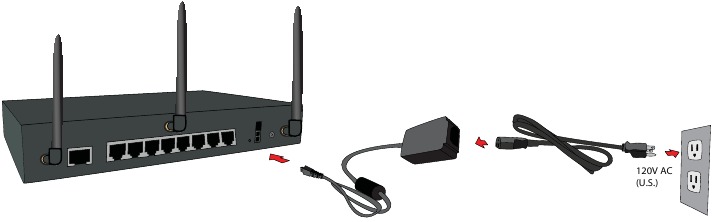

Gücü aç

• Antenleri cihaza bağlayın. Orta antenin etiketlendiğini ve yalnızca orta anten vidasıyla uyumlu olduğunu unutmayın.
  (Sadece TZ500 W cihazı)
• Güç adaptörünü cihaza ve güç kablosuna bağlayın. Güç kablosunu uygun bir prize takın (100-240 volt AC).

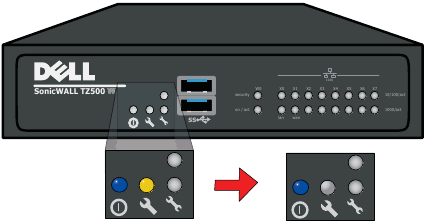

• TZ cihazı açılır ve önyükleme sırası sırasında Test LED'i yanıp söner.


Yalnızca birlikte verilen güç adaptörünü bu cihazla kullanın. Hasar görmüş veya başka bir cihaza ait bir güç adaptörü kullanmayın.

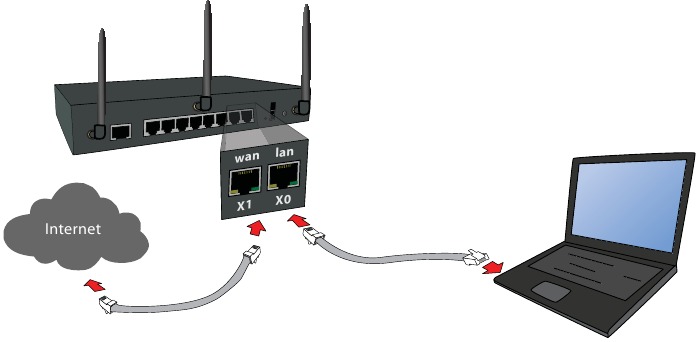

Arayüzleri bağlayın

• WAN arayüzünü (X1) standart bir Ethernet kablosu kullanarak İnternet bağlantınıza bağlayın.
• LAN arayüzünü (X0) standart bir Ethernet kablosu kullanarak bilgisayarınıza bağlayın.


Kurulum Sihirbazını Çalıştırın

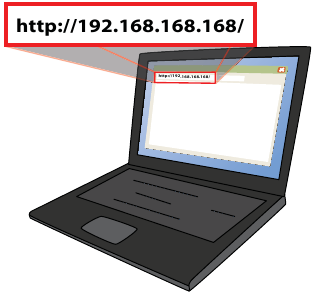

• Web tarayıcınızda https://192.168.168.168 adresine gidin.


İPUCU: Bilgisayarınız DHCP IP adreslemesi kullanmalıdır.

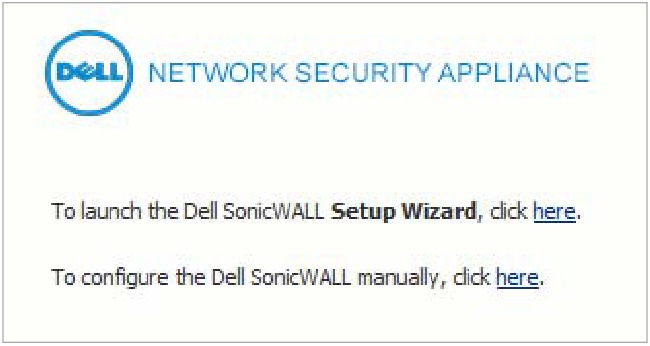

• "Dell SonicWALL Kurulum Sihirbazını başlatmak için buraya tıklayın." bağlantısına tıklayın.

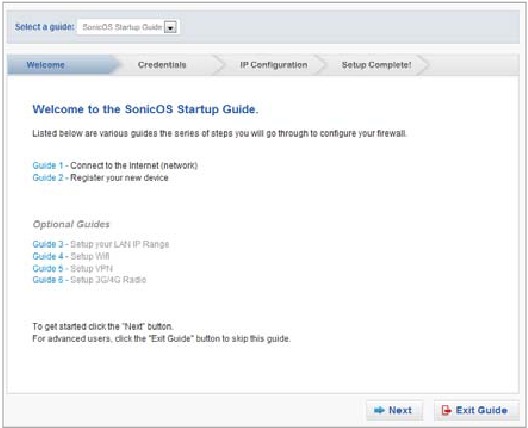

• SonicOS Başlangıç Kılavuzu açılır.

• İleri'ye tıklayın ve ardından Başlangıç Kılavuzu sayfalarındaki istemleri izleyin.
• İsterseniz, parolayı değiştirmek için TZ cihazı yönetici kimlik bilgilerini girin. İleri'ye tıklayın.

NOT: Varsayılan yönetici kimlik bilgileri Kullanıcı Adı: admin Parola: password

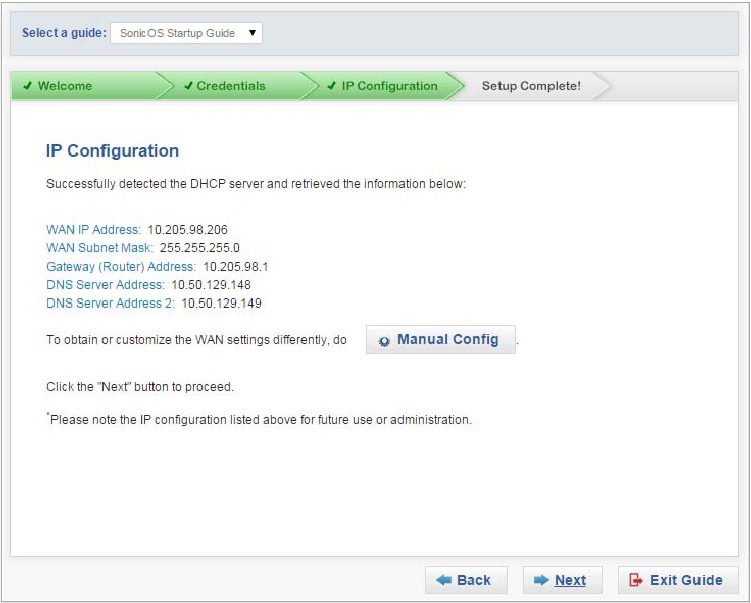

• Otomatik WAN IP ayarları görüntülenir. İleri'ye tıklayın.


NOT: Manuel yapılandırma için en son SonicOS Yönetim Kılavuzu'na bakın.

• Yeni IP Yapılandırması görüntülenir. Bitti'ye tıklayın.

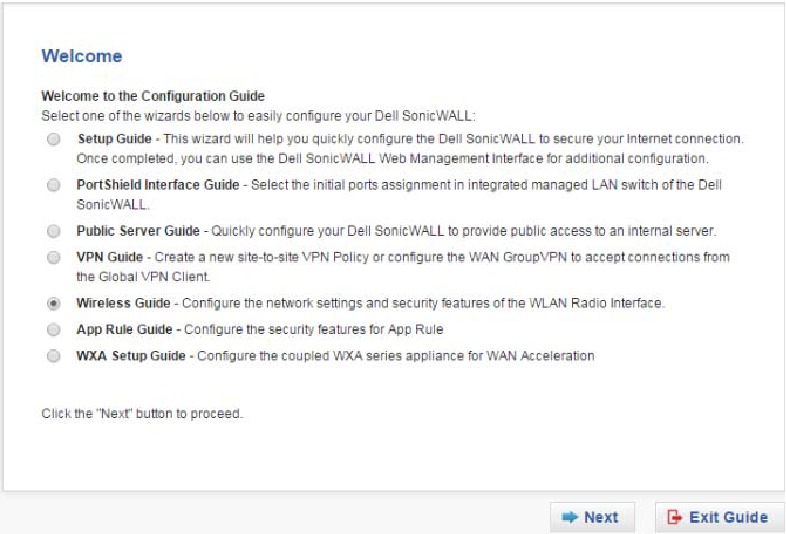

Kablosuz LAN ayarlarını yapılandırma

• TZ cihazınıza giriş yapın ve Sihirbazlar simgesine tıklayın.
• Kablosuz Kılavuz sihirbazı için radyo düğmesini seçin.

• İleri'ye tıklayın ve ardından Kablosuz Kılavuz sihirbazındaki istemleri izleyin.

Daha fazla bilgi ve eksiksiz prosedürler için en son SonicOS Yönetim Kılavuzu'na bakın.

Ürünü kaydet

• Tarayıcınızı cihaz LAN IP adresine (varsayılan https://192.168.168.168) yönlendirin ve yönetici kimlik bilgilerini kullanarak giriş yapın.

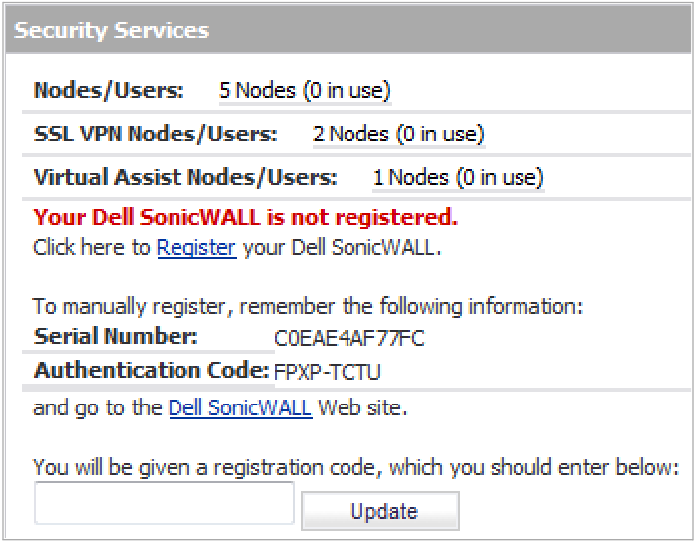

• Güvenlik Hizmetleri altındaki Sistem > Durum sayfasında Kaydol'a tıklayın.


İPUCU: Cihazı SonicOS'tan kaydetmek, DNS Sunucusu ayarlarının WAN (X1) arayüzünde yapılandırılmasını gerektirir.

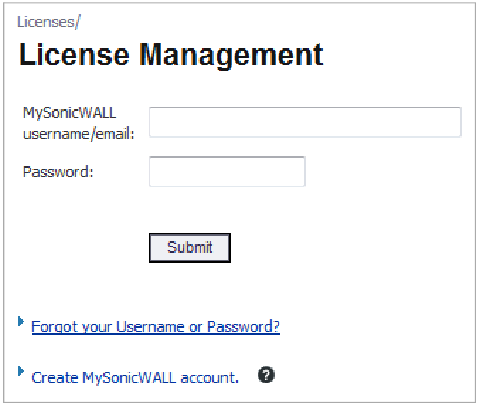

• MySonicWALL hesap adınızı ve parolanızı kullanarak giriş yapın. Bir MySonicWALL hesabınız yoksa, bir hesap oluşturmak için MySonicWALL hesabı oluştur bağlantısını tıklayın.

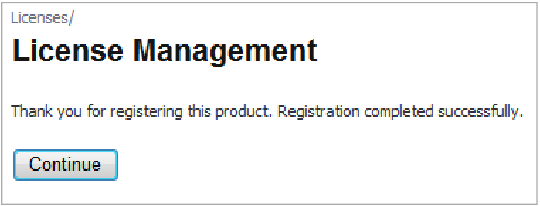

• MySonicWALL, gerekli bilgileri doğrudan TZ cihazından alır. İşlem bittiğinde, kaydın tamamlandığını belirten bir mesaj göreceksiniz. Devam'a tıklayın.


NOT: En son üretici yazılımını indirmek için cihazınızın kayıtlı olması gerekir.

En son üretici yazılımını edinin

• Bir Web tarayıcısında http://www.mysonicwall.com adresine gidin
• İndirmeler'e tıklayın ve Yazılım Türü menüsünden TZ500 veya TZ500 W Üretici Yazılımı'nı seçin. • İstediğiniz üretici yazılımı için bağlantıyı tıklayın ve dosyayı bilgisayarınızdaki bir konuma kaydedin.

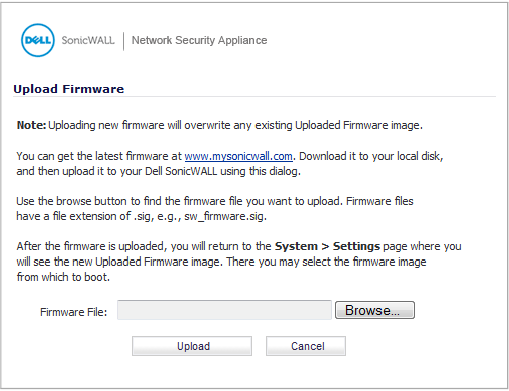

• TZ cihazında, Sistem > Ayarlar sayfasına gidin. Yeni Üretici Yazılımı Yükle düğmesini tıklayın.
• İndirdiğiniz üretici yazılımına gitmek ve seçmek için Gözat düğmesini tıklayın.

• Yükle'ye tıklayın ve yüklemenin tamamlanmasını bekleyin.
• Üretici Yazılımı Yönetim Tablosu'nda, yeni üretici yazılımınız için Önyükleme simgesini tıklayın.

TZ cihazını monte etme

Cihazı tavana monte etmeyin, güvenli tavan montajı için tasarlanmamıştır.

İsteğe bağlı duvar montajı için şunlara ihtiyacınız vardır:

• Tornavida
• Uygun boyutta uçlu matkap
• Alçıpan üzerine montaj için:
  • İki adet #6 yuvarlak başlı vida, 1 inç uzunluğunda (7 mm çapında baş, 25 mm uzunluğunda)
  • İki duvar dübeli
• Masif ahşap veya metal üzerine montaj için:
  • İki adet #6 yuvarlak başlı ahşap veya makine vidası, 1 inç uzunluğunda (7 mm çapında baş, 25 mm uzunluğunda)

Cihazı duvara monte etmek için:

1. Cihazı monte etmek istediğiniz duvarda 4,5 inç (11,5 cm) aralıklarla iki delik açın.
2. Duvar dübelleri kullanıyorsanız, her deliğe bir duvar dübeli yerleştirin.
3. Her duvar dübeline (duvar dübelleri kullanmıyorsanız her deliğe) bir vida yerleştirin ve vidaların 3/16 inç (0,45 cm) kadarını (vida başı dahil) açıkta bırakın.
4. Cihaz montaj yuvalarını vidaların üzerine yerleştirin ve cihaz güvenli bir şekilde monte edilene kadar içeri ve aşağı doğru bastırın.
