Dell SonicWALL TZ500, TZ500 W - Guia de Início Rápido dos Firewalls da Série TZ

Painéis Frontal e Traseiro

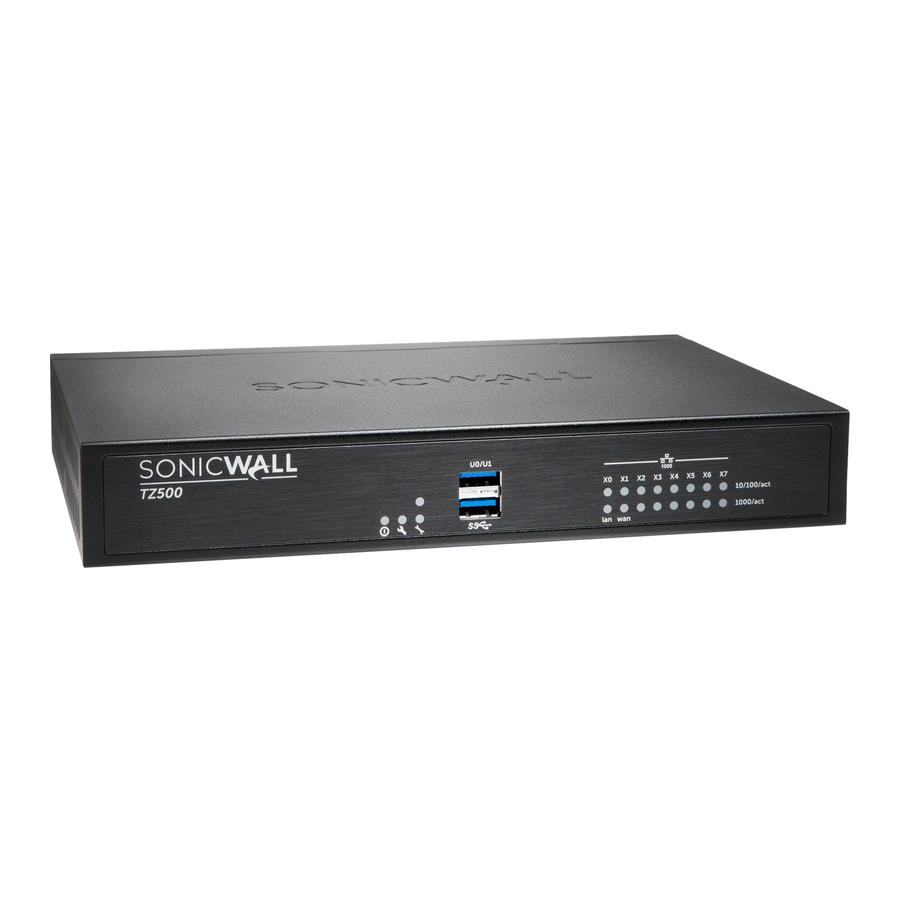

Painel Frontal

Porta USB / SSD
Suporte para disco rígido USB e SSD externo

LED Wireless (W0)
(Apenas TZ500 W) Indica o status de segurança 802.11 b/g/n/ac

Status da Porta Ethernet (X0-X7)
Superior - Fornece status da porta Ethernet de 10/100 Mbps Inferior - Fornece status da porta Ethernet de 1 Gbps

LED LAN Wireless
(Apenas TZ500 W) Indica atividade 802.11 b/g/n/ac

LED de Serviço
Para uso futuro

LED de Energia
Indica o status da fonte de alimentação

LED de Teste
Piscando rapidamente - Inicializando
Piscando lentamente - SafeMode (Modo de Segurança)

Painel Traseiro

Parafusos da Antena (3)
(Apenas TZ500 W) Fornece capacidades wireless ao appliance Dell SonicWALL

Parafuso da Antena Central
(Apenas TZ500 W) O parafuso da antena central é compatível apenas com a antena central inclusa

Fonte de Alimentação
Fornece energia ao appliance Dell SonicWALL

Botão Reset
Pressione e segure por alguns segundos para colocar o appliance em Safe Mode (Modo de Segurança)

Porta X1
Para acesso WAN

Porta X0
Para acesso LAN

Portas X2 - X7
Portas configuráveis

Porta Console
Acesse a Interface de Linha de Comando (CLI) do SonicOS usando um cabo CLI compatível

Verifique o conteúdo do pacote

Verifique se o seu pacote contém os seguintes itens:

• Appliance Dell SonicWALL
• Antenas (3) (Apenas appliance TZ500 W)
• Cabo Ethernet
• Adaptador de energia padrão
• Cabo de energia padrão
• Cabo de console serial
• Guia de Início Rápido

NOTA: O cabo de energia incluído é aprovado para uso apenas em países ou regiões específicas. Antes de usar um cabo de energia, verifique se ele está classificado e aprovado para uso em sua localidade.

Ligar

• Conecte as antenas ao appliance. Observe que a antena central é rotulada e é compatível apenas com o parafuso da antena central.
  (Apenas appliance TZ500 W)
• Conecte o adaptador de energia ao appliance e ao cabo de energia. Conecte o cabo de energia a uma tomada apropriada (100-240 volts AC).

• O appliance TZ liga e o LED de Teste pisca durante a sequência de inicialização.


Use apenas o adaptador de energia incluído com este appliance. Não use um adaptador de energia danificado ou de outro appliance.

Conecte as interfaces

• Conecte a interface WAN (X1) à sua conexão de Internet usando um cabo Ethernet padrão.
• Conecte a interface LAN (X0) ao seu computador usando um cabo Ethernet padrão.


Execute o Assistente de Configuração

• Navegue até https://192.168.168.168 no seu navegador da Web.


DICA: Seu computador deve estar usando o endereçamento IP DHCP.

• Clique no link em "To launch the Dell SonicWALL Setup Wizard, click here." ("Para iniciar o Assistente de Configuração Dell SonicWALL, clique aqui.")

• O Guia de Inicialização do SonicOS é aberto.

• Clique em Next (Próximo) e siga as instruções nas páginas do Guia de Inicialização que seguem.
• Insira as credenciais de administrador do appliance TZ para alterar a senha, se desejar. Clique em Next (Próximo).

NOTA: As credenciais de administrador padrão são Username (Nome de usuário): admin Password (Senha): password

• As configurações automáticas de IP WAN são exibidas. Clique em Next (Próximo).


NOTA: Para configuração manual, consulte o Guia de Administração do SonicOS mais recente.

• A nova Configuração de IP é exibida. Clique em Done (Concluir).

Configurando as configurações de LAN Wireless

• Faça login no seu appliance TZ e clique no ícone Wizards (Assistentes).
• Selecione o botão de rádio para o assistente Wireless Guide (Guia Wireless).

• Clique em Next (Próximo) e siga as instruções no assistente Wireless Guide (Guia Wireless).

Para obter mais informações e procedimentos completos, consulte o Guia de Administração do SonicOS mais recente.

Registre o produto

• Aponte seu navegador para o endereço IP da LAN do appliance (padrão https://192.168.168.168) e faça login usando as credenciais de administrador.
• Clique em Register (Registrar) na página System > Status (Sistema > Status) em Security Services (Serviços de Segurança).


DICA: Registrar o appliance a partir do SonicOS requer que as configurações do Servidor DNS sejam configuradas na interface WAN (X1).

• Faça login usando seu nome de conta e senha do MySonicWALL. Se você não tiver uma conta MySonicWALL, clique no link Create MySonicWALL account (Criar conta MySonicWALL) para criar uma conta.

• O MySonicWALL obtém diretamente as informações necessárias do appliance TZ. Quando terminar, você verá uma mensagem informando que o registro foi concluído. Clique em Continue (Continuar).


NOTA: Seu appliance deve estar registrado para baixar o firmware mais recente.

Obtenha o firmware mais recente

• Em um navegador da Web, navegue até http://www.mysonicwall.com
• Clique em Downloads e selecione TZ500 ou TZ500 W Firmware no menu Software Type (Tipo de Software). • Clique no link para o firmware desejado e salve o arquivo em um local no seu computador.
• No appliance TZ, navegue até a página System > Settings (Sistema > Configurações). Clique no botão Upload New Firmware (Carregar Novo Firmware).
• Clique no botão Browse (Navegar) para navegar e selecionar o firmware que você acabou de baixar.

• Clique em Upload (Carregar) e aguarde a conclusão do upload.
• Na Firmware Management Table (Tabela de Gerenciamento de Firmware), clique no ícone Boot (Inicializar) para o seu novo firmware.

Montando o appliance TZ

Não monte o appliance no teto, ele não foi projetado para montagem segura no teto.

Para montagem opcional na parede, você precisa de:

• Chave de fenda
• Furadeira com broca de tamanho apropriado
• Para montagem em drywall:
  • Dois parafusos de cabeça chata #6, com 1 polegada de comprimento (cabeça com 7 mm de diâmetro, 25 mm de comprimento)
  • Duas buchas de parede
• Para montagem em madeira maciça ou metal:
  • Dois parafusos para madeira ou máquina de cabeça chata #6, com 1 polegada de comprimento (cabeça com 7 mm de diâmetro, 25 mm de comprimento)

Para montar o appliance na parede:

1. Faça dois furos com 11,5 cm (4,5 polegadas) de distância na parede onde você deseja montar o appliance.
2. Se estiver usando buchas de parede, insira uma bucha de parede em cada furo.
3. Insira um parafuso em cada bucha de parede (em cada furo se não estiver usando buchas de parede), deixando 0,45 cm (3/16 de polegada) dos parafusos expostos (incluindo a cabeça do parafuso).
4. Posicione as ranhuras de montagem do appliance sobre os parafusos e pressione para dentro e para baixo até que o appliance esteja firmemente montado.
