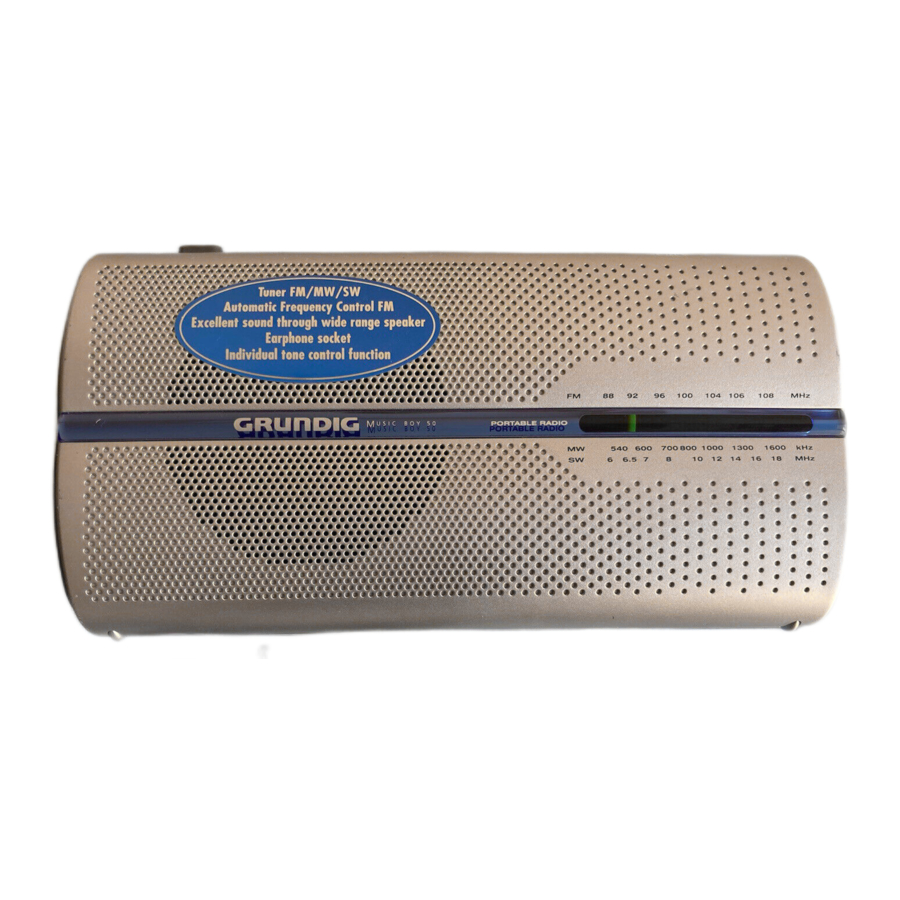

Grundig Music Boy 50 kaasaskantava raadio kasutusjuhend

OHUTUS, TEAVE

Ohutus

See seade on mõeldud audiosignaalide taasesitamiseks. Mis tahes muu kasutus on rangelt keelatud.

Kaitske seadet niiskuse (veepiiskade või pritsmete) eest. Ärge asetage seadmele mingeid anumaid, näiteks vaase. Need võivad ümber kukkuda ja vedelikku elektrilistele komponentidele pritsida, mis kujutab endast ohutusriski.

Seadme paigutamisel pidage meeles, et mööblipinnad on kaetud erinevat tüüpi laki ja plastikuga, millest enamik sisaldab keemilisi lisandeid. Need lisandid võivad seadme tugesid korrodeerida, jättes mööblipindadele jääke, mida võib olla raske või võimatu eemaldada.

Ärge kasutage puhastusvahendeid, kuna see võib korpust kahjustada. Puhastage seadet puhta, niiske nahklapiga. Ärge kunagi avage seadme korpust. Tootja ei vastuta kahjude eest, mis on põhjustatud ebaõigest käsitsemisest.

Tüübiplaat asub seadme põhjas.

Teave

See seade on mürasummutusega vastavalt kohaldatavatele EL direktiividele. See toode vastab Euroopa direktiividele 89/336/EMÜ, 73/23/EMÜ ja 93/68/EMÜ.
See seade vastab ohutusnõuetele VDE 0860 ja seega ka rahvusvahelisele ohutusnõudele IEC 65.

Tehnilised andmed

Keskkonnamärkus

Teie seadme pakendamisel kasutati võimalikult vähe materjali. See koosneb kahest eraldi materjalist: papp (kast) ja polüetüleen (kott). Jälgige pakkematerjali kõrvaldamisel kohalikke eeskirju.

Tehnilised ja disainimuudatused on reserveeritud!

Lisateave Ühendkuningriigis müüdavate seadmete kohta

Ühendkuningriigis müüdavad seadmed sobivad kasutamiseks 240 V vahelduvvoolu, 50 Hz toiteallikaga.
Mitmesüsteemsete vastuvõtjate valik on loodud töötama enamikus Euroopa riikides. Kuid Ühendkuningriigi pistikupesa ja pistikupesa süsteem erineb paljudest Euroopa riikidest.
Selle seadmega on kaasas paigaldatud, mitte-eemaldatav, heakskiidetud adapterpistik kasutamiseks Ühendkuningriigis. See adapterpistik on varustatud 5A nimivooluga kaitsmega.

Juhul, kui selle seadmega on kaasas ainult vormitud 2-kontaktiline Euro pistik, mis ei sobi kasutamiseks Ühendkuningriigis, tuleb see ära lõigata ja kohe ära visata. Seejärel peaks kvalifitseeritud elektrik paigaldama heakskiidetud 13A, 3-kontaktilise Ühendkuningriigi pistiku.

Märkus:
Äralõigatud Euro pistik tuleb hävitada, et vältida võimalikku elektrilöögi ohtu, kui see peaks mujal pistikupessa sisestatama.

Kui kasutatakse mitte-juhtmestatavat 3-kontaktilist pistikut või juhtmestatavat 13A (BS1363) 3-kontaktilist pistikut, peab see olema varustatud 5A ASTA või BSI heakskiidetud BS1362 kaitsmega. Kui kasutatakse mis tahes muud tüüpi pistikut, peab see olema kaitstud 5A kaitsmega kas pistikus või jaotuskilbis. Kui seda tüüpi pistik muutub defektseks, veenduge enne kõrvaldamist, et kaitse on eemaldatud, et vältida potentsiaalset elektrilöögi ohtu.

Kui mitte-juhtmestatavas pistikus on vaja kaitset vahetada, tuleb kasutada õiget tüüpi ja nimiväärtusega (5A ASTA või BSI heakskiidetud BS1362) kaitset ning kaitsekaas tuleb uuesti paigaldada. Kui kaitsekaas on kadunud või kahjustatud, ei tohi juhet ja pistikut kasutada enne, kui on saadud asendus. Asenduskaitsmeid tuleks hankida oma edasimüüjalt.

Toitejuhtme juhtmed on värvikoodiga vastavalt järgmisele koodile:
SININE – NEUTRAALNE
PRUUN – PINGE ALL
Kuna teie seadme toitejuhtme juhtmete värvid ei pruugi vastata pistiku klemmide tuvastamiseks kasutatavale värvilisele märgistusele, toimige järgmiselt:

Ühendage SININE juhe pistiku klemmiga, mis on märgistatud tähega "N" või värvitud mustaks.
Ühendage PRUUN juhe pistiku klemmiga, mis on märgistatud tähega "L" või värvitud punaseks.
Mitte mingil juhul ei tohi ühtegi juhet ühendada klemmiga, mis on märgistatud tähega "E", maandussümboliga "", värvitud roheliseks või roheliseks ja kollaseks.

Asendustoitejuhtmeid saab hankida oma kohalikult edasimüüjalt või võttes ühendust Grundig Consumer Relations'iga (01788 570088)
Vormitud 3-kontaktiline juhtmekomplekt, mis sobib kasutamiseks Ühendkuningriigis:
Viide: Leadset UK 8290-991-224
Vormitud 2-kontaktiline Euro juhtmekomplekt, mis ei sobi kasutamiseks Ühendkuningriigis:
Viide: Leadset Euro 8290-991-316

ÜLEVAADE

Juhtnupud peal

ON/OFF (sees/väljas) Lülitab seadme sisse ja välja.

TONE (toon) Tooni seadmiseks.

Teleskoopantenni tõstmiseks (FM ja SW vastuvõtt).

Juhtnupud ees

FM MW SW (RP 5200) Jaama ja lainesageduse skaala.

FM MW LW (RP 5240 LW)

Juhtnupud külgedel

+VOL. – Reguleerib helitugevust.

Kõrvaklappide pesa (3.5 mm stereo pistik);
Mono taasesitus kõrvaklappide kaudu.

TUNING (häälestamine) Raadiojaama häälestamiseks.

SW•MW•FM Lainesageduse lüliti: lülitab lainesageduste FM (UKW), MW (kesklaine) ja SW (lühilaine) vahel (RP 5200-l).

LW•MW•FM Lainesageduse lüliti: lülitab lainesageduste FM (UKW), MW (kesklaine) ja LW (pikk laine) vahel (RP 5240 LW-l).

Juhtnupud taga

AC ~ Ühenduspesa kaasasoleva toitekaabli jaoks.

Patareipesa.

Käepide.

TOITEALLIKAS

Võrgutoide

Märkus:
Kontrollige, kas tüübiplaadil (seadme põhjas) märgitud võrgupinge vastab teie kohalikule elektrivõrgule.
Kui see nii ei ole, võtke ühendust oma spetsialiseeritud edasimüüjaga.

1. Ühendage kaasasolev toitekaabel seadme pistikupessa »AC ~«.
2. Ühendage toitekaabel pistikupessa (230 V~, 50/60 Hz).


Märkus:
Kui seadmes on patareid, lülitatakse need võrgutoite ajal automaatselt välja.

Ainus viis seadme vooluvõrgust lahtiühendamiseks on pistiku väljatõmbamine.

Patareitoide

Saate seadet kasutada ka tavaliste patareidega (ei ole kaasas). Sel juhul peate toitekaabli lahti ühendama.

1. Avage patareipesa, vajutades märgistatud alale ja lükates kaane alla.
2. Sisestage neli patareid (4x1.5 V, tüüp IEC, AM2, LR 14, C-suurus) vastavalt patareipesa märgistusele.


Märkus:
Eemaldage patareid, kui need on tühjad või kui teate, et seadet ei kasutata pikema aja jooksul.
Lekkinud patareidest põhjustatud kahjude eest vastutust ei võeta.

Keskkonnamärkus:
Patareisid, sealhulgas neid, mis ei sisalda raskemetalle, ei tohi visata olmejäätmete hulka. Palun kõrvaldage kasutatud patareid keskkonnasõbralikul viisil. Järgige oma piirkonnas kehtivaid seaduslikke eeskirju.

RAADIO REŽIIM

Raadiojaamade häälestamine

1. Seadme sisselülitamiseks vajutage »ON/OFF« (sees/väljas).
2. Reguleerige helitugevust, kasutades »VOLUME« (helitugevus).
3. Kasutage lainesageduse lülitit, et valida lainesagedus (FM, MW või SW RP 5200-l; FM, MW või LW RP 5240 LW-l).
   Märkus:
   Parima FM või SW vastuvõtu jaoks pikendage teleskoopantenni ja suunake see vastavalt.
   Raadiol on sisseehitatud varrasantenn MW või LW vastuvõtuks (LW vastuvõtt ainult RP 5240 LW-l). Antenni suunamiseks pöörake seadet ringi.
4. Leidke ja häälestage jaam, kasutades »TUNING« (häälestamine).
5. Kasutage »TONE« (toon), et reguleerida tooni vastavalt vajadusele.
