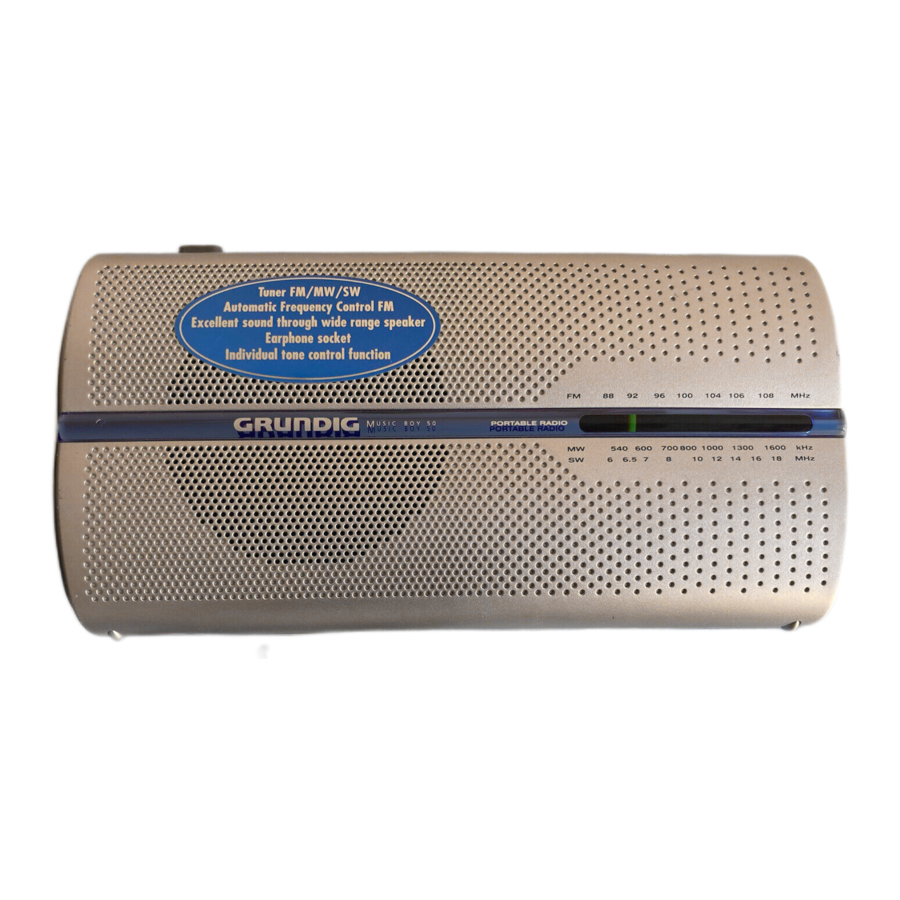

Grundig Music Boy 50 Portativ Radiosi Qo'llanmasi

XAVFSIZLIK, MA'LUMOT

Xavfsizlik

Bu qurilma audio signallarni ijro etish uchun mo'ljallangan. Har qanday boshqa foydalanish qat'iyan man etiladi.

Qurilmani namlikdan (suv tomchilari yoki sachrashlardan) himoya qiling. Qurilmaga vaza kabi idishlarni qo'ymang. Ular ag'darilib, elektr komponentlariga suyuqlik to'kilishi mumkin, bu esa xavfsizlik xavfini keltirib chiqaradi.

Qurilmani qayerga qo'yishni hal qilayotganda, mebel yuzalari turli xil lak va plastmassalar bilan qoplanganligini unutmang, ularning aksariyati kimyoviy qo'shimchalarni o'z ichiga oladi. Ushbu qo'shimchalar qurilma tayanchlarini korroziyalashi, mebel yuzalarida olib tashlash qiyin yoki imkonsiz bo'lgan qoldiqlarni qoldirishi mumkin.

Hech qanday tozalash vositasidan foydalanmang, chunki bu korpusga zarar etkazishi mumkin. Qurilmani toza, nam charm mato bilan tozalang. Hech qachon qurilma korpusini ochmang. Ishlab chiqaruvchi noto'g'ri ishlatish natijasida kelib chiqqan zarar uchun javobgarlikni o'z zimmasiga olmaydi.

Nomi yozilgan plastinka qurilmaning pastki qismida joylashgan.

Ma'lumot

Ushbu qurilma amaldagi Yevropa Ittifoqi direktivalariga muvofiq shovqinni bostirishga ega. Ushbu mahsulot Yevropa Ittifoqi 89/336/EEC, 73/23/EEC va 93/68/EEC direktivalariga javob beradi.
Ushbu qurilma VDE 0860 xavfsizlik qoidalariga va shuning uchun xalqaro IEC 65 xavfsizlik qoidalariga mos keladi.

Texnik ma'lumotlar

Ekologik eslatma

Qurilmangiz qadoqlashida imkon qadar kamroq material ishlatilgan. U ikki xil materialdan iborat: karton (quti) va polietilen (xalta). Iltimos, qadoqlash materialini utilizatsiya qilish bo'yicha mahalliy qoidalarga rioya qiling.

Texnik va dizayn o'zgarishlari saqlanib qoladi!

Buyuk Britaniyada sotiladigan qurilmalar uchun qo'shimcha ma'lumot

Buyuk Britaniyada sotiladigan qurilmalar 240V AC, 50Hz elektr ta'minotidan ishlashga mos keladi.
Ko'p tizimli qabul qiluvchilarning assortimenti Yevropaning ko'pgina mamlakatlarida ishlash uchun qurilgan. Biroq, Buyuk Britaniya uchun elektr vilkasi va rozetka tizimi ko'plab Yevropa mamlakatlaridan farq qiladi.
Ushbu qurilma Buyuk Britaniyada foydalanish uchun o'rnatilgan, olinmaydigan, tasdiqlangan konvertor vilkasi bilan ta'minlangan. Ushbu konvertor vilkasi 5A nominal sig'imli sug'urta bilan jihozlangan.

Agar ushbu qurilma faqatgina shakllantirilgan 2 pinli Yevro vilkasi bilan ta'minlangan bo'lsa, u Buyuk Britaniyada ishlash uchun yaroqsiz bo'lsa, uni kesib tashlash va darhol utilizatsiya qilish kerak. Keyin malakali elektrik tomonidan tasdiqlangan 13A, 3 pinli Buyuk Britaniya vilkasi o'rnatilishi kerak.

Eslatma:
Kesilgan Yevro vilkasini boshqa joydagi rozetkaga kiritilganda mumkin bo'lgan zarba xavfini oldini olish uchun yo'q qilish kerak.

Agar qayta ulanmaydigan 3 pinli vilkasi yoki qayta ulanadigan 13A (BS1363) 3 pinli vilkasi ishlatilsa, u 5A ASTA yoki BSI tomonidan tasdiqlangan BS1362 sug'urtasi bilan jihozlangan bo'lishi kerak. Agar boshqa turdagi vilkasi ishlatilsa, u vilkada yoki taqsimlash panelida 5A sug'urta bilan himoyalangan bo'lishi kerak. Agar ushbu turdagi vilkasi nosoz bo'lsa, potentsial zarba xavfini bartaraf etish uchun utilizatsiya qilishdan oldin sug'urta olib tashlanganligiga ishonch hosil qiling.

Agar qayta ulanmaydigan vilkadagi sug'urtani almashtirish zarur bo'lsa, to'g'ri turi va nominali (5A ASTA yoki BSI tomonidan tasdiqlangan BS1362) ishlatilishi kerak va sug'urta qopqog'i qayta o'rnatilishi kerak. Agar sug'urta qopqog'i yo'qolsa yoki shikastlangan bo'lsa, almashtirish olinmaguncha sim va vilkadan foydalanmaslik kerak. Sug'urta qopqoqlarini almashtirishni dileringizdan olish kerak.

Elektr simidagi simlar quyidagi kodga muvofiq rangli kodlangan:
KO'K – NEUTRAL
QO'NG'IR – LIVE
Qurilmangizning elektr simidagi simlarning ranglari vilkangizdagi terminallarni aniqlaydigan rangli belgilar bilan mos kelmasligi mumkinligi sababli, quyidagicha davom eting:

KO'K rangli simni "N" harfi bilan belgilangan yoki qora rangga bo'yalgan vilkaning terminaliga ulang.
QO'NG'IR rangli simni "L" harfi bilan belgilangan yoki qizil rangga bo'yalgan vilkaning terminaliga ulang.
Hech qanday holatda simlardan hech biri "E" harfi, yer belgisi "", yashil rangga bo'yalgan yoki yashil va sariq rangga bo'yalgan terminalga ulanmasligi kerak.

Almashtirish elektr simlari to'plamini mahalliy dileringizdan yoki Grundig Iste'molchilar bilan aloqalar (01788 570088) bilan bog'lanish orqali olish mumkin.
Shakllantirilgan 3 pinli sim to'plami, Buyuk Britaniyada foydalanish uchun mos:
Ref: Leadset UK 8290-991-224
Shakllantirilgan 2 pinli Yevro sim to'plami, Buyuk Britaniyada foydalanish uchun mos emas:
Ref: Leadset Euro 8290-991-316

UMUMIY KO'RINISh

Yuqori qismidagi boshqaruv elementlari

ON/OFF (Yoqish/o'chirish) Qurilmani yoqadi va o'chiradi.

TONE (Ohang) Ohangni sozlash uchun.

Teleskopik antennani ko'tarish uchun (FM va SW qabul qilish).

Old qismidagi boshqaruv elementlari

FM MW SW (RP 5200) Stansiya va to'lqin diapazoni shkalasi.

FM MW LW (RP 5240 LW)

Yon qismlaridagi boshqaruv elementlari

+VOL. – Ovoz balandligini sozlaydi.

Eshitish vositasi uyasi (3.5 mm stereo vilkasi);
Eshitish vositalari orqali mono ijro etish.

TUNING (Sozlash) Radio stansiyasiga sozlash uchun.

SW•MW•FM To'lqin diapazoni kaliti: FM (UKW), MW (o'rta to'lqin) va SW (qisqa to'lqin) to'lqin diapazonlari o'rtasida almashadi (RP 5200 da).

LW•MW•FM To'lqin diapazoni kaliti: FM (UKW), MW (o'rta to'lqin) va LW (uzun to'lqin) to'lqin diapazonlari o'rtasida almashadi (RP 5240 LW da).

Orqa qismidagi boshqaruv elementlari

AC ~ Ta'minlangan quvvat kabeli uchun ulanish uyasi.

Batareya bo'linmasi.

Tutqich.

QUVVAT TA'MINOTI

Elektr tarmog'ida ishlash

Eslatma:
Nomi yozilgan plastinkadagi (qurilmaning pastki qismida) elektr tarmog'i kuchlanishi mahalliy elektr tarmog'i bilan mos kelishini tekshiring.
Agar bunday bo'lmasa, mutaxassis dileringizga murojaat qiling.

1. Ta'minlangan elektr kabelini qurilmadagi »AC ~« uyasiga ulang.
2. Elektr kabelini rozetkaga ulang (230 V~, 50/60 Hz).


Eslatma:
Agar qurilmada batareyalar bo'lsa, ular elektr tarmog'ida ishlash vaqtida avtomatik ravishda o'chiriladi.

Qurilmani elektr tarmog'idan uzishning yagona yo'li - vilkani sug'urib olish.

Batareyada ishlash

Qurilmani standart batareyalardan (ta'minlanmagan) foydalanib ham ishlata olasiz. Bunday holda, elektr tarmog'i kabelini uzishingiz kerak.

1. Belgilangan joyni bosib va qopqoqni pastga surish orqali batareya bo'linmasini oching.
2. Batareya bo'linmasida belgilangan polaritga muvofiq to'rtta batareyani (4x1.5 V, IEC turi, AM2, LR 14, C o'lchami) joylashtiring.


Eslatma:
Batareyalar zaryadsizlanganda yoki qurilma uzoq vaqt davomida ishlatilmasligini bilsangiz, ularni olib tashlang.
Batareyalarning oqishi natijasida kelib chiqqan zarar uchun hech qanday javobgarlik qabul qilinmaydi.

Ekologik eslatma:
Batareyalar, hatto og'ir metall bo'lmaganlari ham, maishiy chiqindilar bilan birga tashlanmasligi kerak. Iltimos, ishlatilgan batareyalarni ekologik toza tarzda utilizatsiya qiling. Hududingizda amal qiladigan qonuniy qoidalarga rioya qiling.

RADIO REJIMI

Radio stansiyalarini sozlash

1. Qurilmani yoqish uchun »ON/OFF« (Yoqish/o'chirish) tugmasini bosing.
2. »VOLUME« (Ovoz balandligi) dan foydalanib, ovoz balandligini sozlang.
3. To'lqin diapazonini tanlash uchun to'lqin diapazoni kalitidan foydalaning (RP 5200 da FM, MW yoki SW; RP 5240 LW da FM, MW yoki LW).
   Eslatma:
   FM yoki SW ni eng yaxshi qabul qilish uchun teleskopik antennani uzaytiring va mos ravishda yo'naltiring.
   Radioda MW yoki LW qabul qilish uchun o'rnatilgan rod antenna mavjud (LW qabul qilish faqat RP 5240 LW da). Antennani yo'naltirish uchun qurilmani aylantiring.
4. »TUNING« (Sozlash) dan foydalanib, stansiyani toping va sozlang.
5. Kerak bo'lganda ohangni sozlash uchun »TONE« (Ohang) dan foydalaning.
