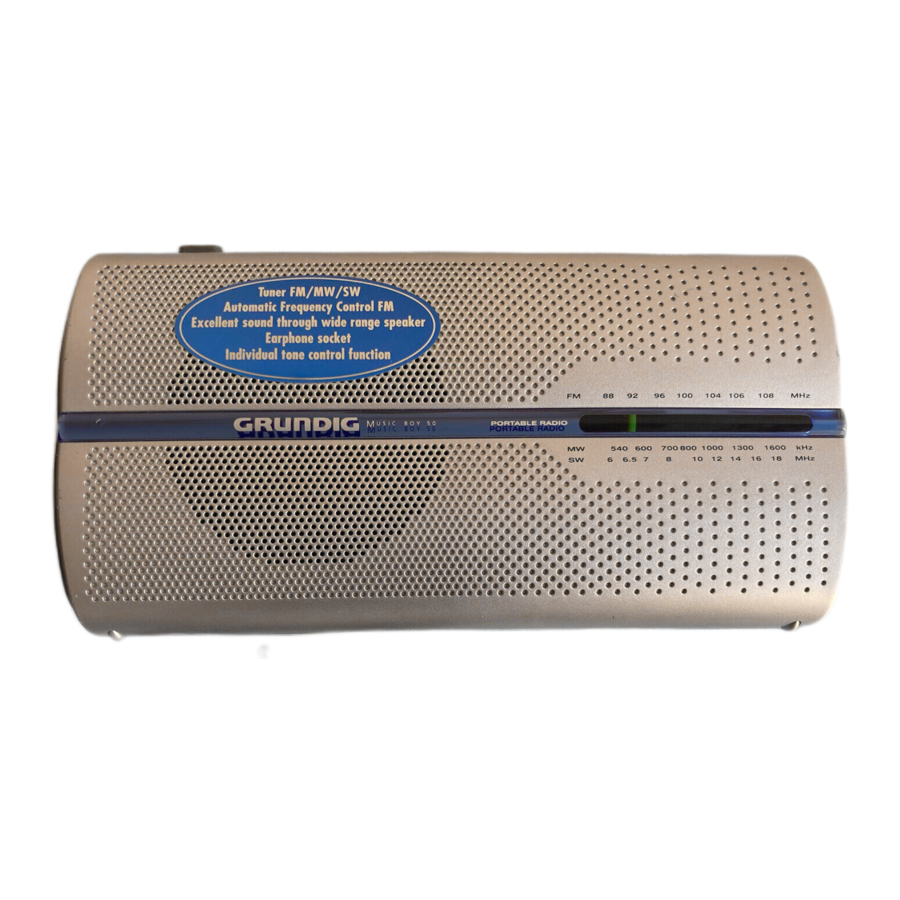

Manual do Rádio Portátil Grundig Music Boy 50

SEGURANÇA, INFORMAÇÃO

Segurança

Este dispositivo foi projetado para a reprodução de sinais de áudio. Qualquer outro uso é expressamente proibido.

Proteja o dispositivo contra umidade (gotas de água ou respingos). Não coloque recipientes como vasos sobre o dispositivo. Eles podem ser derrubados e derramar fluido sobre os componentes elétricos, apresentando assim um risco de segurança.

Ao decidir onde colocar o dispositivo, observe que as superfícies dos móveis são cobertas por vários tipos de verniz e plástico, a maioria dos quais contém aditivos químicos. Esses aditivos podem corroer os suportes do dispositivo, deixando resíduos nas superfícies dos móveis que podem ser difíceis ou impossíveis de remover.

Não use nenhum agente de limpeza, pois isso pode danificar o gabinete. Limpe o dispositivo com um pano de couro limpo e úmido. Nunca abra o gabinete do dispositivo. O fabricante não aceitará qualquer responsabilidade por danos resultantes de manuseio inadequado.

A placa de identificação está localizada na parte inferior do dispositivo.

Informação

Este dispositivo tem supressão de ruído de acordo com as diretivas da UE aplicáveis. Este produto cumpre as diretivas europeias 89/336/EEC, 73/23/EEC e 93/68/EEC.
Este dispositivo está em conformidade com a regulamentação de segurança VDE 0860 e, portanto, com a regulamentação de segurança internacional IEC 65.

Dados técnicos

Nota ambiental

O mínimo de material possível foi usado na embalagem do seu dispositivo. Consiste em dois materiais separados: papelão (caixa) e polietileno (saco). Observe os regulamentos locais para descarte do material de embalagem.

Modificações técnicas e de design reservadas!

Informações adicionais para unidades vendidas no Reino Unido

As unidades vendidas no Reino Unido são adequadas para operação com uma fonte de alimentação de 240V ac, 50Hz.
A gama de receptores multi-sistema é construída para funcionar na maioria dos países europeus. No entanto, o sistema de plugue e tomada para o Reino Unido difere de muitos países europeus.
Este aparelho foi fornecido com um plugue conversor aprovado, não removível, para uso no Reino Unido. Este plugue conversor está equipado com um fusível de 5A.

Caso este aparelho seja fornecido apenas com um plugue Euro moldado de 2 pinos, que não é adequado para operação no Reino Unido, este deve ser cortado e descartado imediatamente. Um plugue UK aprovado de 13A, 3 pinos deve então ser instalado por um eletricista qualificado.

Nota:
O plugue Euro cortado deve ser destruído para evitar um possível risco de choque caso seja inserido em uma tomada em outro lugar.

Se um plugue de 3 pinos não religável ou um plugue de 3 pinos religável de 13A (BS1363) for usado, ele deve ser equipado com um fusível BS1362 aprovado pela 5A ASTA ou BSI. Se qualquer outro tipo de plugue for usado, ele deve ser protegido por um fusível de 5A no plugue ou na placa de distribuição. Se este tipo de plugue ficar defeituoso, certifique-se de que o fusível seja removido antes do descarte, para eliminar o risco potencial de choque.

Se for necessário trocar o fusível no plugue não religável, o tipo e a classificação corretos (5A ASTA ou BS1362 aprovado pela BSI) devem ser usados e a tampa do fusível deve ser recolocada. Se a tampa do fusível for perdida ou danificada, o cabo e o plugue não devem ser usados até que uma substituição seja obtida. As tampas de fusível de substituição devem ser obtidas com seu revendedor.

Os fios no cabo de alimentação são codificados por cores de acordo com o seguinte código:
AZUL – NEUTRO
MARROM – FASE
Como as cores dos fios no cabo de alimentação do seu aparelho podem não corresponder à marcação colorida que identifica os terminais no seu plugue, proceda da seguinte forma:

Conecte o fio de cor AZUL ao terminal do plugue marcado com a letra "N" ou colorido de preto.
Conecte o fio de cor MARROM ao terminal do plugue marcado com a letra "L" ou colorido de vermelho.
Em nenhuma circunstância, nenhum dos fios deve ser conectado ao terminal marcado com a letra "E", símbolo de aterramento "", colorido de verde ou verde e amarelo.

Conjuntos de cabos de alimentação de substituição podem ser obtidos com seu revendedor local ou entrando em contato com a Grundig Consumer Relations (01788 570088)
Conjunto de cabos moldados de 3 pinos, adequado para uso no Reino Unido:
Ref: Leadset UK 8290-991-224
Conjunto de cabos Euro moldados de 2 pinos, não adequado para uso no Reino Unido:
Ref: Leadset Euro 8290-991-316

VISÃO GERAL

Controles na parte superior

ON/OFF (LIGAR/DESLIGAR) Liga e desliga o dispositivo.

TONE (TOM) Para ajustar o tom.

Para levantar a antena telescópica (recepção de FM e SW).

Controles na frente

FM MW SW (RP 5200) Escala de estação e faixa de ondas.

FM MW LW (RP 5240 LW)

Controles nas laterais

+VOL. – Ajusta o volume.

Soquete para fone de ouvido (plugue estéreo de 3,5 mm);
Reprodução mono via fones de ouvido.

TUNING (SINTONIA) Para sintonizar uma estação de rádio.

SW•MW•FM Chave seletora de faixa de ondas: alterna entre as faixas de ondas FM (UKW), MW (onda média) e SW (onda curta) (no RP 5200).

LW•MW•FM Chave seletora de faixa de ondas: alterna entre as faixas de ondas FM (UKW), MW (onda média) e LW (onda longa) (no RP 5240 LW).

Controles na parte traseira

AC ~ Soquete de conexão para cabo de alimentação fornecido.

Compartimento da bateria.

Alça.

FONTE DE ALIMENTAÇÃO

Operação na rede elétrica

Nota:
Verifique se a tensão da rede elétrica na placa de identificação (na parte inferior do dispositivo) corresponde à sua fonte de alimentação local.
Se este não for o caso, entre em contato com seu revendedor especializado.

1. Conecte o cabo de alimentação fornecido no soquete »AC ~« no dispositivo.
2. Conecte o cabo de alimentação na tomada (230 V~, 50/60 Hz).


Nota:
Se houver baterias no dispositivo, elas serão desligadas automaticamente durante a operação na rede elétrica.

A única maneira de desconectar o dispositivo da rede elétrica é puxar o plugue.

Operação da bateria

Você também pode operar o dispositivo usando baterias padrão (não fornecidas). Neste caso, você deve desconectar o cabo de alimentação da rede elétrica.

1. Abra o compartimento da bateria pressionando a área marcada e empurrando a tampa para baixo.
2. Insira quatro baterias (4x1,5 V, Tipo IEC, AM2, LR 14, tamanho C) de acordo com a polaridade marcada no compartimento da bateria.


Nota:
Remova as baterias quando estiverem descarregadas ou quando souber que o dispositivo não será usado por um longo período de tempo.
Nenhuma responsabilidade é aceita por danos resultantes de vazamento de baterias.

Nota ambiental:
As baterias, incluindo aquelas que não contêm metais pesados, não devem ser descartadas com o lixo doméstico. Descarte as baterias usadas de maneira ambientalmente correta. Observe os regulamentos legais que se aplicam em sua área.

MODO RÁDIO

Sintonizando estações de rádio

1. Pressione »ON/OFF« (LIGAR/DESLIGAR) para ligar o dispositivo.
2. Ajuste o volume usando »VOLUME«.
3. Use a chave seletora de faixa de ondas para selecionar a faixa de ondas (FM, MW ou SW no RP 5200; FM, MW ou LW no RP 5240 LW).
   Nota:
   Para a melhor recepção de FM ou SW, estenda a antena telescópica e direcione-a de acordo.
   O rádio possui uma antena de haste embutida para recepção de MW ou LW (recepção de LW apenas no RP 5240 LW). Gire o dispositivo para direcionar a antena.
4. Encontre e sintonize a estação usando »TUNING« (SINTONIA).
5. Use »TONE« (TOM) para ajustar o tom conforme necessário.
