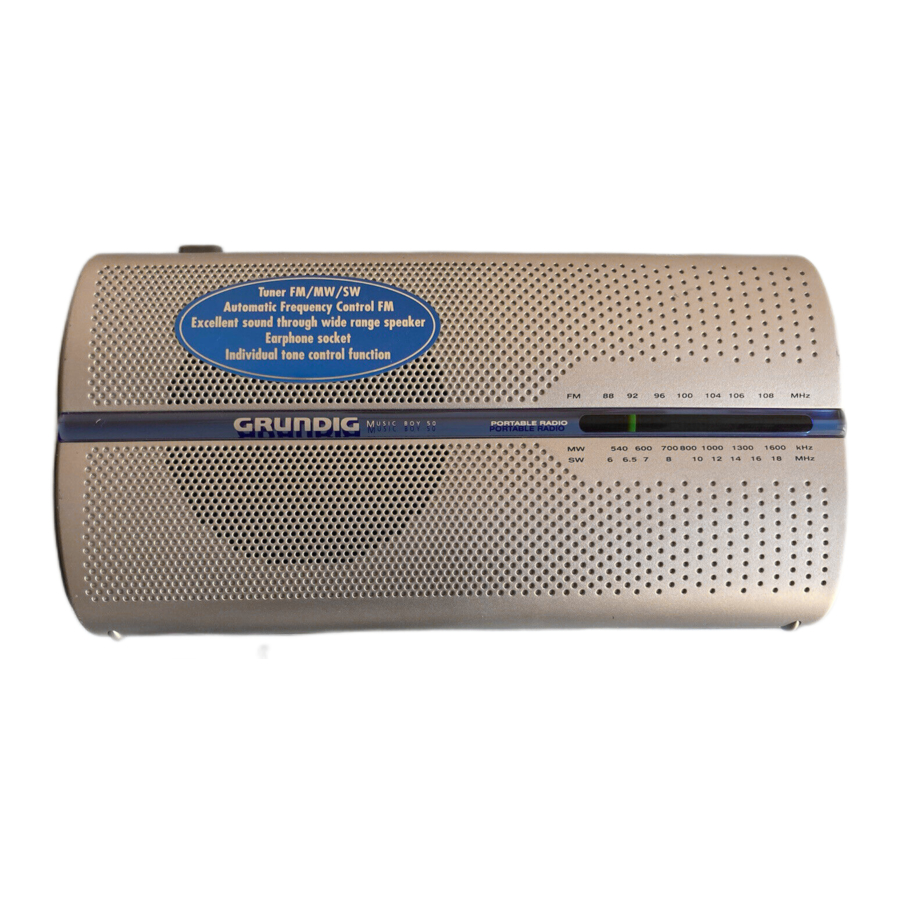

Panduan Radio Portabel Grundig Music Boy 50

KEAMANAN, INFORMASI

Keamanan

Perangkat ini dirancang untuk pemutaran sinyal audio. Penggunaan lain dilarang secara tegas.

Lindungi perangkat dari kelembapan (tetesan atau percikan air). Jangan letakkan wadah seperti vas di atas perangkat. Ini dapat terbalik dan menumpahkan cairan pada komponen listrik, sehingga menimbulkan risiko keselamatan.

Saat memutuskan tempat untuk meletakkan perangkat, harap perhatikan bahwa permukaan furnitur ditutupi oleh berbagai jenis pernis dan plastik, yang sebagian besar mengandung bahan tambahan kimia. Bahan tambahan ini dapat menimbulkan korosi pada penyangga perangkat, meninggalkan residu pada permukaan furnitur yang sulit atau tidak mungkin dihilangkan.

Jangan gunakan bahan pembersih apa pun, karena dapat merusak casing. Bersihkan perangkat dengan kain kulit lembap yang bersih. Jangan pernah membuka casing perangkat. Produsen tidak akan bertanggung jawab atas kerusakan akibat penanganan yang tidak tepat.

Pelat tipe terletak di bagian bawah perangkat.

Informasi

Perangkat ini memiliki peredam kebisingan sesuai dengan arahan Uni Eropa yang berlaku. Produk ini memenuhi arahan Eropa 89/336/EEC, 73/23/EEC dan 93/68/EEC.
Perangkat ini sesuai dengan peraturan keselamatan VDE 0860 dan oleh karena itu peraturan keselamatan internasional IEC 65.

Data teknis

Catatan lingkungan

Sesedikit mungkin bahan yang digunakan dalam pengemasan perangkat Anda. Terdiri dari dua bahan terpisah: karton (kotak) dan polietilen (kantong). Harap perhatikan peraturan setempat untuk membuang bahan kemasan.

Modifikasi teknis dan desain dilindungi undang-undang!

Informasi tambahan untuk unit yang dijual di Inggris Raya

Unit yang dijual di Inggris Raya cocok untuk pengoperasian dari catu daya utama 240V ac, 50Hz.
Rangkaian penerima multi-sistem dibuat untuk bekerja di sebagian besar negara Eropa. Namun, sistem steker dan soket listrik untuk Inggris Raya berbeda dari banyak negara Eropa.
Peralatan ini telah dilengkapi dengan steker konverter yang dipasang, tidak dapat dilepas, dan disetujui untuk digunakan di Inggris Raya. Steker konverter ini dilengkapi dengan sekering berperingkat 5A.

Jika peralatan ini hanya dilengkapi dengan steker Euro 2-pin cetakan, yang tidak cocok untuk pengoperasian di Inggris Raya, ini harus dipotong dan segera dibuang. Steker UK 3-pin 13A yang disetujui kemudian harus dipasang oleh ahli listrik yang berkualifikasi.

Catatan:
Steker Euro yang terputus harus dihancurkan untuk menghindari kemungkinan bahaya sengatan listrik jika dimasukkan ke soket di tempat lain.

Jika steker 3-pin yang tidak dapat disambung kembali atau steker 3-pin 13A (BS1363) yang dapat disambung kembali digunakan, steker tersebut harus dilengkapi dengan sekering BS1362 5A yang disetujui ASTA atau BSI. Jika jenis steker lain digunakan, steker tersebut harus dilindungi oleh sekering 5A baik di dalam steker, atau di papan distribusi. Jika jenis steker ini menjadi rusak, pastikan bahwa sekering dilepas sebelum dibuang, untuk menghilangkan potensi bahaya sengatan listrik.

Jika perlu mengganti sekering pada steker yang tidak dapat disambung kembali, jenis dan peringkat yang benar (5A ASTA atau BSI yang disetujui BS1362) harus digunakan dan penutup sekering harus dipasang kembali. Jika penutup sekering hilang atau rusak, kabel dan steker tidak boleh digunakan sampai penggantinya diperoleh. Penutup sekering pengganti harus diperoleh dari dealer Anda.

Kabel-kabel di kabel listrik diberi kode warna sesuai dengan kode berikut:
BIRU – NETRAL
COKELAT – HIDUP
Karena warna kabel di kabel listrik peralatan Anda mungkin tidak sesuai dengan tanda berwarna yang mengidentifikasi terminal di steker Anda, lakukan sebagai berikut:

Hubungkan kabel berwarna BIRU ke terminal steker yang ditandai dengan huruf "N" atau berwarna hitam.
Hubungkan kabel berwarna COKELAT ke terminal steker yang ditandai dengan huruf "L" atau berwarna merah.
Dalam keadaan apa pun, kabel tidak boleh dihubungkan ke terminal yang ditandai dengan huruf "E", simbol bumi "", berwarna hijau, atau hijau & kuning.

Set kabel listrik pengganti dapat diperoleh dari dealer lokal Anda, atau dengan menghubungi Grundig Consumer Relations (01788 570088)
Set kabel 3-pin cetakan, cocok untuk digunakan di Inggris Raya:
Ref: Leadset UK 8290-991-224
Set kabel Euro 2-pin cetakan, tidak cocok untuk digunakan di Inggris Raya:
Ref: Leadset Euro 8290-991-316

IKHTISAR

Kontrol di bagian atas

ON/OFF (HIDUP/MATI) Menghidupkan dan mematikan perangkat.

TONE (Nada) Untuk mengatur nada.

Untuk menaikkan antena teleskopik (penerimaan FM dan SW).

Kontrol di bagian depan

FM MW SW (RP 5200) Skala stasiun dan pita gelombang.

FM MW LW (RP 5240 LW)

Kontrol di samping

+VOL. – Menyesuaikan volume.

Soket earphone (steker stereo 3.5 mm);
Pemutaran mono melalui earphone.

TUNING (Penyetelan) Untuk menyetel ke stasiun radio.

SW•MW•FM Sakelar pita gelombang: beralih antara pita gelombang FM (UKW), MW (gelombang menengah) dan SW (gelombang pendek) (pada RP 5200).

LW•MW•FM Sakelar pita gelombang: beralih antara pita gelombang FM (UKW), MW (gelombang menengah) dan LW (gelombang panjang) (pada RP 5240 LW).

Kontrol di bagian belakang

AC ~ Soket koneksi untuk kabel daya yang disertakan.

Kompartemen baterai.

Pegangan.

CATU DAYA

Operasi listrik

Catatan:
Periksa apakah tegangan listrik pada pelat tipe (di bagian bawah perangkat) sesuai dengan catu daya listrik lokal Anda.
Jika tidak demikian, hubungi dealer spesialis Anda.

1. Colokkan kabel listrik yang disertakan ke soket »AC ~« pada perangkat.
2. Colokkan kabel listrik ke soket (230 V~, 50/60 Hz).


Catatan:
Jika ada baterai di dalam perangkat, baterai tersebut akan mati secara otomatis selama operasi listrik.

Satu-satunya cara untuk memutuskan perangkat dari catu daya listrik adalah dengan mencabut steker.

Operasi baterai

Anda juga dapat mengoperasikan perangkat menggunakan baterai standar (tidak disertakan). Dalam hal ini, Anda harus mencabut kabel daya listrik.

1. Buka kompartemen baterai dengan menekan area yang ditandai dan mendorong ke bawah penutupnya.
2. Masukkan empat baterai (4x1.5 V, Tipe IEC, AM2, LR 14, Ukuran-C) sesuai dengan polaritas yang ditandai pada kompartemen baterai.


Catatan:
Lepaskan baterai saat sudah habis atau saat Anda tahu bahwa perangkat tidak akan digunakan untuk jangka waktu yang lama.
Tidak ada tanggung jawab yang diterima atas kerusakan akibat baterai yang bocor.

Catatan lingkungan:
Baterai, termasuk yang tidak mengandung logam berat, tidak boleh dibuang bersama limbah rumah tangga. Harap buang baterai bekas dengan cara yang ramah lingkungan. Perhatikan peraturan hukum yang berlaku di wilayah Anda.

MODE RADIO

Menyetel stasiun radio

1. Tekan »ON/OFF« (HIDUP/MATI) untuk menghidupkan perangkat.
2. Sesuaikan volume menggunakan »VOLUME«.
3. Gunakan sakelar pita gelombang untuk memilih pita gelombang (FM, MW atau SW pada RP 5200; FM, MW atau LW pada RP 5240 LW).
   Catatan:
   Untuk penerimaan FM atau SW terbaik, rentangkan antena teleskopik dan arahkan sesuai dengan itu.
   Radio memiliki antena batang bawaan untuk penerimaan MW atau LW (penerimaan LW hanya pada RP 5240 LW). Putar perangkat untuk mengarahkan antena.
4. Cari dan setel stasiun menggunakan »TUNING« (Penyetelan).
5. Gunakan »TONE« (Nada) untuk menyesuaikan nada sesuai kebutuhan.
