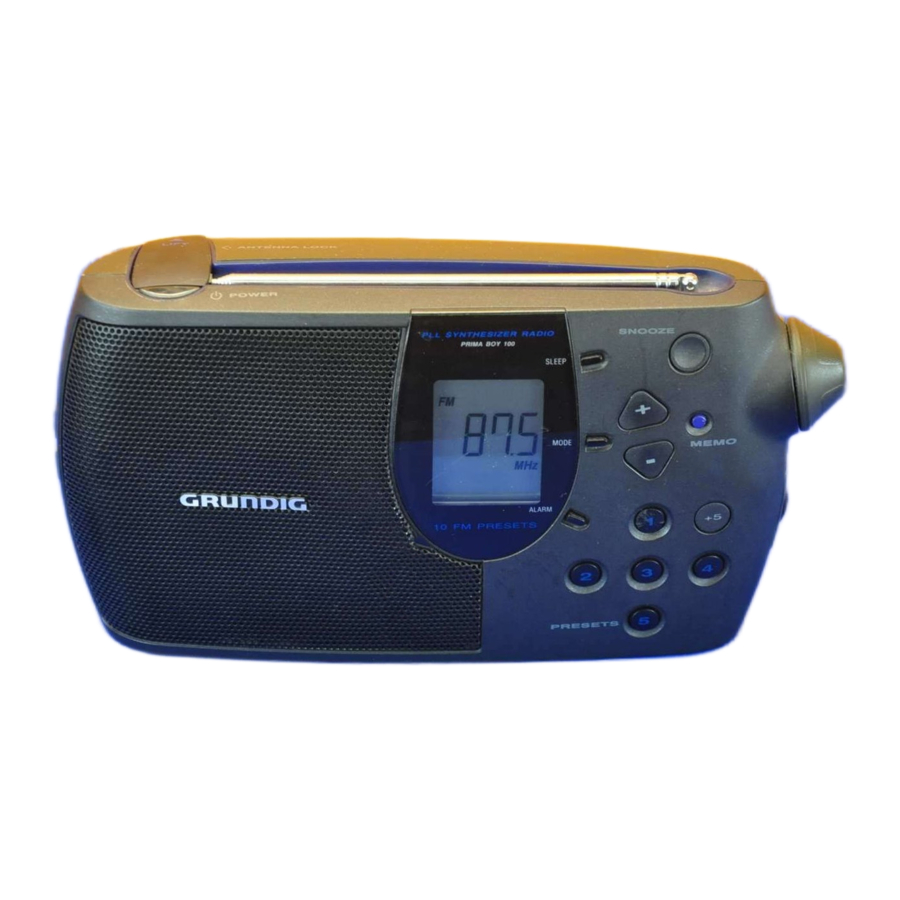

Grundig Prima Boy 100 kaasaskantava raadio kasutusjuhend

Sisu

1 MÄRKUSED
- 1.1 OLULISED MÄRKUSED KASUTAJATELE SUURBRITANNIAS
  - 1.1.1 Pistikupesa
  - 1.1.2 Kuidas pistikut ühendada
2 JUHTIMINE
- 2.1 Seadme alus
- 2.2 Seadme tagakülg
3 EKRAAN
- 3.1 Ekraanirežiim
4 TOITEALLIKAS
- 4.1 Toitevõrk
- 4.2 Patareitoide
  - 4.2.1 Varupatareid eelseadistatud mälu jaoks
5 KELLAAJA SEADISTAMINE
- 5.1 Kellaaja seadistamine
- 5.2 Äratusaja seadistamine
6 ÄRATUS
7 RAADIO
8 ÜLDINE
9 Laadi alla juhend
10 Teistes keeltes

MÄRKUSED

OLULISED MÄRKUSED KASUTAJATELE SUURBRITANNIAS

Pistikupesa

See seade on varustatud heakskiidetud vormitud 13 Amp pistikuga. Kui soovite selles tüüpi pistikus kaitset vahetada, toimige järgmiselt:

Eemaldage kaitsmekate ja kaitse.
Paigaldage uus kaitse, mis peaks olema BS1362 5 Amp, A.S.T.A. või BSI poolt heaks kiidetud tüüp.
Pange kaitsmekate tagasi.

Kui paigaldatud pistik ei sobi teie pistikupesadega, tuleks see ära lõigata ja selle asemele paigaldada sobiv pistik.

Kui pistikupesas on kaitse, peaks selle väärtus olema 5 Amp. Kui kasutatakse pistikut ilma kaitsmeta, ei tohiks jaotuskilbi kaitse olla suurem kui 5 Amp.

Märkus: äravisatud pistik tuleb hävitada, et vältida võimalikku elektrilöögi ohtu, kui see peaks mujal 13 Amp pistikupessa sisestatama.

Kuidas pistikut ühendada

Toitejuhtme juhtmed on värvitud järgmise koodi järgi: sinine = neutraal (N), pruun = pinge all (L).
Kuna need värvid ei pruugi vastata teie pistiku klemmide identifitseerivate värvimärgistega, toimige järgmiselt:

Ühendage sinine juhe klemmiga, mis on tähistatud N või musta värviga.
Ühendage pruun juhe klemmiga, mis on tähistatud L või punase värviga.
Ärge ühendage kumbagi juhet pistiku maandusklemmiga, mis on tähistatud E (või e) või rohelise (või rohelise ja kollase) värviga.

Enne pistikukatte tagasi panemist veenduge, et juhtme kinnitus on kinnitatud juhtme ümbrise külge – mitte lihtsalt kahe juhtme külge.

JUHTIMINE

– saate ühendada 3,5 mm pistikuga kõrvaklapid pistikupessa . Seejärel lülitatakse kõlar välja.

POWER (toide) – raadio sisse- ja väljalülitamiseks
– äratussignaali väljalülitamiseks, kui äratusfunktsioon on aktiveeritud
– raadio väljalülitamiseks enne eelseadistatud uneaja möödumist

Antenn – FM-vastuvõtuks

ALARM (äratus) – äratusfunktsiooni lubamiseks/keelamiseks

MODE (režiim) – kellaaja ja äratusaja seadistusrežiimide sisenemiseks – kuvatava teabe muutmiseks

SLEEP (uni) – raadio sisselülitamiseks maksimaalselt 90 minutiks

SNOOZE (edasilükkamine) – äratuse katkestamiseks umbes 5 minutiks

VOL. – helitugevuse reguleerimiseks

MEMO (mälu) – seda nuppu kasutatakse häälestatud jaama salvestamiseks teie valitud mälupositsioonile

+/– – kellaaja ja äratusaja seadistamiseks
– kui raadio on sisse lülitatud, jaamaotsingu (AUTO TUNING) käivitamiseks või sageduse samm-sammult edasiliikumiseks (käsitsi häälestamine)

TONE (toon) – tooni reguleerimiseks

+5 – eelseadistuse valimiseks 6 kuni 10 (1 = 6, 2 = 7 jne)

PRESETS 1...5 – jaamade mälueelseadistused

Seadme alus

Key Lock (klahvilukk) – kõigi nuppude ja funktsioonide lukustamiseks

Seadme tagakülg

Käepide

AC MAINS (vahelduvvooluvõrk) – pistikupesa vahelduvvoolu toitekaabli jaoks

Patareide sahtel

EKRAAN

Ekraanirežiim

MODE (režiimi) nuppu lühidalt vajutades muudetakse ekraanirežiimi:
- Kui raadio on välja lülitatud, vaheldub ekraanil kellaaja ja äratusaja näit.
- Kui raadio on sisse lülitatud, vaheldub ekraanil raadiosageduse, kellaaja ja äratusaja näit.
Kui 5 sekundi jooksul ühtegi nuppu ei vajutata, naaseb ekraan algsele näidule.

TOITEALLIKAS

Toitevõrk

Suurbritannia kasutajatele:
Pistiku paigaldamisel järgige MÄRKUSTES toodud juhiseid.

Kontrollige, kas tüübisildil (seadme põhjas) näidatud toitepinge vastab teie kohalikule toitepingele. Kui see nii ei ole, konsulteerige oma edasimüüja või teenindusorganisatsiooniga.
Ühendage toitejuhe AC MAINS (vahelduvvooluvõrgu) pistikupessa ja seinakontakti.
- Toitevõrk on sisse lülitatud.
Seadme täielikuks toitevõrgust lahtiühendamiseks tõmmake toitepistik seinakontaktist välja.

Patareitoide

Avage patareipesa ja sisestage näidatud viisil 4 patareid, tüüp R14, UM2 või C-elemendid.
Eemaldage patareid, kui need on tühjad või kui neid ei kasutata pikema aja jooksul.
- Patareitoide lülitatakse välja, kui seade on ühendatud toitevõrku.
Patareitoitele üleminekuks tõmmake pistik AC MAINS (vahelduvvooluvõrgu) pistikupesast välja.

Varupatareid eelseadistatud mälu jaoks

Selleks, et hoida eelseadistused mälus salvestatuna ajal, mil seade on välja lülitatud, on vaja sisestada kaks täiendavat varupatareid.

Asetage need patareid suurusega LR 6, AA, leelistüüpi patareipessa.
Need patareid tuleks alati sisestada, olenemata toiteallikast (toitevõrk või patareid).

Märkus keskkonnakaitse kohta
Ärge visake tühje patareisid olmejäätmete hulka.

Andke vanad patareid uute ostmisel oma edasimüüjale või avalikesse kogumispunktidesse.

KELLAAJA SEADISTAMINE

Kellaaja seadistamine

Kui kellaaeg on kuvatud, vajutage MODE (režiimi) nuppu ja hoidke seda all, kuni kellaaja näit hakkab vilkuma.
Kasutage – nuppu tundide ja + nuppu minutite seadistamiseks.
- – või + nupu ühekordne vajutamine suurendab seadistust vastavalt 1 tunni või 1 minuti võrra.
  Kui nuppu hoitakse all, suureneb seadistus kiiresti.
- Minuteid ei kanta tundidele üle, kui näiteks minutite näit muutub väärtuselt '59' väärtusele '00'.
Seadistuse salvestamiseks vajutage veel kord MODE (režiimi) nuppu.
- Kui 5 sekundi jooksul ühtegi nuppu ei vajutata, peatub kellaaja seadistusrežiim ja seadistus salvestatakse automaatselt.

Äratusaja seadistamine

Vajutage lühidalt MODE (režiimi) nuppu, kuni ekraanil kuvatakse praegune äratusaeg.
- Äratuse indikaator '' vilgub ekraanil.
Kui äratusaeg on näidatud, vajutage ja hoidke all MODE (režiimi) nuppu, kuni äratusaja näit hakkab vilkuma.
Kasutage – nuppu tundide ja + nuppu minutite seadistamiseks (samamoodi nagu kellaaja puhul).
Seadistuse salvestamiseks vajutage veel kord MODE (režiimi) nuppu.
- Kui 5 sekundi jooksul ühtegi nuppu ei vajutata, peatub äratusaja seadistusrežiim ja seadistus salvestatakse automaatselt.

ÄRATUS

Äratus helisignaaliga

Vajutage ALARM (äratuse) nuppu üks kord, kuni äratuse indikaator '' ilmub ekraanile pidevalt.
- Eelseadistatud äratusajal lülitub helisignaal sisse ja lülitub automaatselt 90 minuti pärast uuesti välja.

Äratuse katkestamine ja kordamine

Elektroonilist helisignaali saab katkestada SNOOZE (edasilükkamise) nupuga.
- Umbes 5 minuti pärast lülitub äratus uuesti sisse.
Äratusfunktsiooni on võimalik sisselülitusperioodi jooksul mitu korda katkestada.

Äratuse väljalülitamine

Äratusfunktsiooni saab välja lülitada, vajutades POWER (toite) nuppu.
Äratus jääb järgmiseks päevaks seadistatuks.
Kui soovite äratuse täielikult välja lülitada, vajutage lühidalt ALARM (äratuse) nuppu. Äratuse indikaator '' kaob.

Uinumine raadiot kuulates

Vajutage lühidalt SLEEP (une) nuppu.
- Seade lülitab raadio sisse ja ekraanil kuvatakse varem seadistatud uneaeg.
Uneaja saab reguleerida vahemikus 90 minutit --> 10 minutit, vajutades pidevalt SLEEP (une) nuppu.
- Pärast eelseadistatud uneaja möödumist lülitub raadio automaatselt välja.
SLEEP (une) funktsiooni saab enneaegselt lõpetada, vajutades POWER (toite) nuppu.

RAADIO

Raadio vastuvõtt

Lülitage raadio sisse ja välja POWER (toite) nupuga.
- Esmakordsel seadme sisselülitamisel kuvatakse ekraanil 87,5 MHz.
Reguleerige helitugevust pöördnupuga VOLUME (helitugevus).
Tõmmake teleskoopantenn välja. FM-vastuvõtu parandamiseks kallutage ja pöörake antenni. Vähendage selle pikkust, kui FM-signaal on liiga tugev (saatja lähedal).

Automaatne häälestamine

Automaatse jaamaotsingu (AUTO TUNING) aktiveerimiseks vajutage + või –, kuni sagedusekraan hakkab 'jooksma'; seejärel vabastage nupp.
- Otsing peatub niipea, kui jaam leitakse ja häälestatakse.
- Jaamad, mida võetakse vastu nõrga väljatugevusega, võidakse vahele jätta.
  Neid saab häälestada käsitsi.

Käsitsi häälestamine

Vajutage lühidalt + või – nuppu, et häälestada vastavas suunas üksikute sammudena.
- Punkt sageduse ees näitab 50 kHz samme (nt 100,55).
Kui hoiate nuppu all, saate kiiresti skannida suuri sagedusvahemikke.
- Kui vabastate nupu, lülitub automaatselt sisse AUTO TUNING.
Kui vajutate lühidalt ühte + või – nupust, lülitub sisse käsitsi häälestamine.

Jaamade salvestamine

Jaamade salvestamiseks on saadaval 10 mälukohta.

Häälestage jaamale, mida soovite salvestada.
Vajutage MEMO (mälu).
- Indikaator 'M' hakkab ekraanil 5 sekundit vilkuma.
Vajutage numbrit (PRESETS 1...5), millele soovite jaama määrata.
- Kui soovite jaama määrata mälukoha numbritele 6 kuni 10, vajutage MEMO (mälu), seejärel +5, seejärel vastavat numbri nuppu.
Jaama salvestamiseks vajutage uuesti MEMO (mälu).
Valige ja salvestage sel viisil kõik soovitud jaamad.

Märkus:
Kui 5 sekundi jooksul, mil 'M' vilgub, ühtegi jaama ei salvestata, katkestatakse salvestusrežiim ilma praegust mälu muutmata.

Salvestatud jaama valimine

Salvestatud jaama valimiseks vajutage lihtsalt vastavat nuppu.
- Kui valite jaama, mis on määratud mälukoha numbritele 6 kuni 10, vajutage esmalt +5, seejärel vastavat numbri nuppu.
- Seade lülitub jaamale ja ekraanil kuvatakse sagedus, 'M' ja mälukoha number.

Viimase jaama mälu

Teie seade on varustatud funktsiooniga 'LAST STATION MEMORY' (viimase jaama mälu), mis tähendab, et seadme väljalülitamisel mänginud jaam valitakse uuesti, kui seade uuesti sisse lülitatakse.

ÜLDINE

Klahvilukk

Klahviluku funktsiooni kasutatakse seadete juhusliku kasutamise või muutmise vältimiseks (nt reisimisel jne).

Seadke Key Lock (klahviluku) lüliti asendisse .
- Ekraanil süttib indikaator ''.
Selle funktsiooni keelamiseks seadke Key Lock (klahviluku) lüliti tagasi asendisse .
- Indikaator '' kaob ekraanilt.

Lisamärkused

Korpuse puhastamiseks tuleks kasutada ainult pehmet tolmuimevat lappi.
Ärge kasutage agressiivseid poleerimisvahendeid ega puhastusvahendeid.
Ärge jätke seadet niiskuse kätte (nt tilkuva või pritsiva vee kätte).
Tüübisilt asub seadme põhjas.
