GE 56922, 15087, 15207 - Kellaaja lüliti kasutusjuhend

RAKENDUS

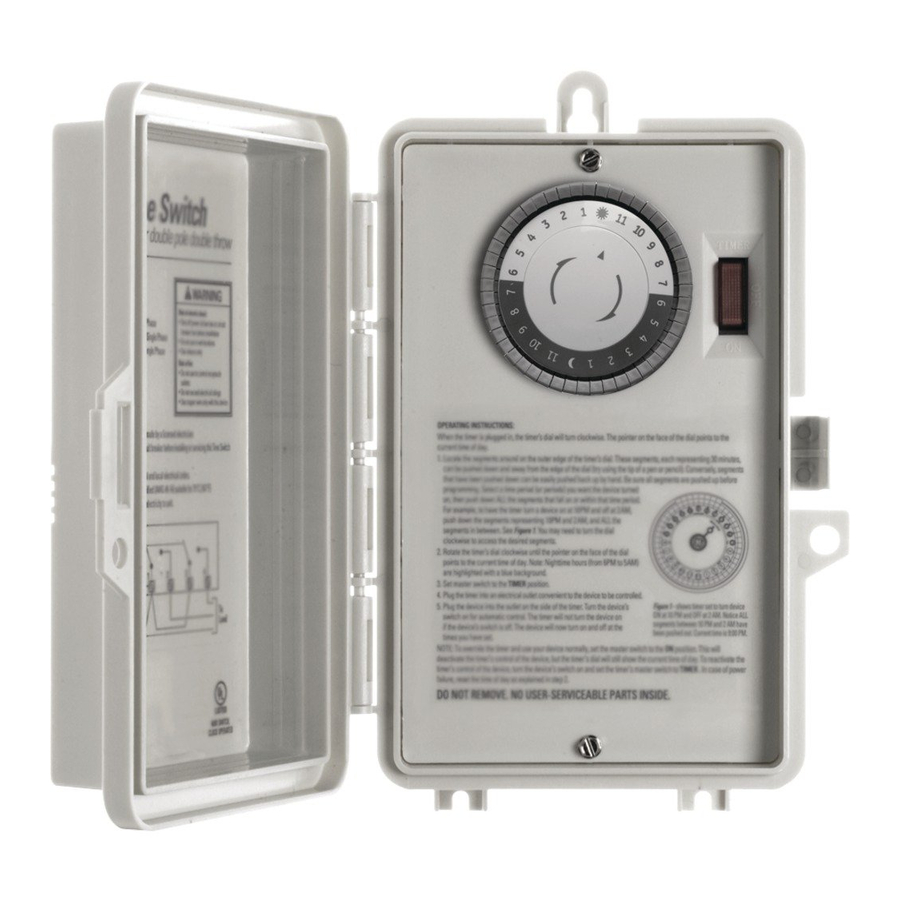

GE Kellaaja lülitid (56922, 15087, 15207) on universaalsed, elektromehaanilised kellaaja lülitid, mida saab kohapeal konfigureerida erinevate toitepingete jaoks. Pinge valikud hõlmavad 120VAC, 208/240VAC ja 277VAC – kõik ühes seadmes! Soovitud toitepinge valimine on lihtne, paigutades dip-lülitid trükkplaadi koostule (vt Dip-lülitite konfiguratsioon tagaküljel). Mehhanism on paigaldatud NEMA sise- või väliskorpusesse ja on mõeldud valgustuse, kütte, kliimaseadmete, pumpade, mootorite või üldiste elektriskeemide juhtimiseks elamu-, äri-, tööstus- ja põllumajandusrajatistes.

SPETSIFIKATSIOONID

Sisendpinge: 120 VAC, 208/240 VAC või 277 VAC kõigis seadmetes, sõltuvalt dip-lüliti konfiguratsioonist.

Lüliti nimiväärtus: DPDT mudelid

Tavaliselt avatud kontaktid
40A takistuslik, 120-277Vac.
30A üldotstarbeline, 120-277Vac.
20A takistuslik, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A ballast, 120-277Vac.
15A volfram, 120Vac
5.4A volfram, 208-277Vac.
800VA, juhtsignaal, 120Vac.
720VA, juhtsignaal, 240-277Vac.
TV-5, 120Vac

Tavaliselt suletud kontaktid
30A takistuslik, 120-277Vac
15A üldotstarbeline, 120-277Vac
15A takistuslik, 30Vdc
20A ballast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, juhtsignaal, 120Vac.
360VA, juhtsignaal, 208-240Vac.

MÄRKUS: Kui koormused on ühendatud nii NC kui ka NO kontaktidega, on mõlema kontakti nimiväärtus 67% ülaltoodud väärtustest.

KESKKONNA HINNANGUD
Ümbritseva õhu temperatuur: –40F kuni 130F Niiskus: 0-95% RH, mittekondenseeruv

JUHTMEÜHENDUSED
Kruviklemmid kuni 2 AWG #8 juhtme jaoks positsiooni kohta. Toiteühenduste jaoks kasutage 8AWG või suuremaid juhtmeid, mis sobivad vähemalt 105°C jaoks. Kasutage ainult vaskjuhtmeid.

Tuled
Toite LED (oranž) – tuli süttib, kui taimerile antakse toide
Olekutuli (roheline) – tuli süttib, kui koormusele antakse toide.

Elektrilöögi oht

• Enne paigaldamist lülitage toide välja kaitsmekarbis või kaitselülitite karbis

Tulekahju oht

• Ärge kasutage pistikupesade juhtimiseks
• Ärge ületage elektrilisi nimiväärtusi
• Kasutage selle seadmega ainult vaskjuhtmeid

PAIGALDAMINE

Enne juhtmestiku ühendamist või hooldamist tuleb selle kellaaja lüliti ja sellega juhitava seadme toide välja lülitada. Ainult kellaaja lüliti väljalülitamine ei väldi elektrilöögi ohtu. Enne kellaaja lülitile toite andmist asetage korpusesse tagasi katteplaat. Kui te ei tunne end selle seadme paigaldamisel mugavalt, võtke ühendust litsentseeritud elektrikuga. Enne selle toote paigaldamist lugege hoolikalt läbi kõik juhised.

Väljalõike eemaldamine

1. Valige kasutatavad väljalõiked. Eemaldage sisemine 1/2" väljalõige, sisestades kõige sisemisele rõngale lameda kruvikeeraja ja lüües väljalõike ettevaatlikult lahti. Eemaldage tükk. Kui on vaja 3/4" väljalõiget, eemaldage välimine rõngas pärast 1/2" väljalõike eemaldamist tangidega. Vajadusel siluge servad noaga.

Näidete ja lisateabe saamiseks vaadake kiirjuhendit.

Kellaaja lüliti kasti paigaldamine

MÄRKUS - Enne paigaldamist eemaldage kindlasti juhtmete väljalõiked (vt kiirjuhendit)

1. Kasti paigaldamiseks vajate 3 kaasasolevat ankrut ja 3 kaasasolevat kruvi ülaltoodud riistvara loendist. (Kaasasolevad ankrud on mõeldud paigaldamiseks kipsplaadile.)
2. Kasutades kasti mallina, märkige pliiatsiga, kuhu puuritakse kolm eelpuurimisauku.
3. Kasutades sobivat puuriotsiku suurust, puurige eelpuurimisaugud (pange tähele, et puitu või metalli puurimisel võib vaja minna spetsiaalset puuriotsikut.) Vaadake puurimisskeemi.

Puurimisskeem

4. Kipsplaadi puhul; kasutage haamrit, et ankrud õrnalt eelpuurimisaukudesse koputada.
5. Asetage kast eelpuurimisaukude või ankrute juurde ja sisestage kruvid vastavalt.

Seadme ühendamine taimeriga

MÄRKUS - Välistingimustes paigaldamisel (mudel GE15087) tuleb kasutada vihmakindlaid või niisketesse kohtadesse mõeldud toruühendusi, mis vastavad UL 514B nõuetele (torude ja pistikupesade standard).

1. Eemaldage 2 kruvi, mis hoiavad sisemist kattepaneeli, ja eemaldage paneel.
2. Vaadake joonist 1 ja juhtmestiku skeeme, et määrata juhtmete sobiv paigutus. Paigaldaja vastutab selle eest, et kõik kohaldatavad riiklikud ja kohalikud koodinõuded oleksid täidetud. Kui te pole nende nõuetega kindel, võtke kohe ühendust litsentseeritud elektrikuga.
   Näidete ja lisateabe saamiseks vaadake kiirjuhendit.
3. MAANDUS: See korpus on valmistatud plastikust ja ei vaja maandusühendust. See korpus ei taga torude vahelist maandust. Mittemetallist toru või kaabli kasutamisel ühendage kõigi kaablite maandusjuhtmed kaasasoleva juhtmemutriga. Metallist toru kasutamisel; maandusühendusena kasutage maandustüüpi puksi ja džemprit iga toru vahel.

Dip-lüliti konfiguratsioon

Dip-lüliti vale konfigureerimine põhjustab seadme kahjustusi ja tühistab garantii! Enne GE Kellaaja lüliti paigaldamist ja ühendamist tuleb valida õige konfiguratsioon. Seade tarnitakse DIP-lülititega, mis on seatud 277VAC sisendpingele. Samuti ärge kontrollige vooluringe, "säristades" juhtmeid klemmidele. See võib taimerit kahjustada.

4. Määrake sisendpinge, mida taimerile rakendatakse. (120V AC, 208-240V AC või 277V AC)
5. Seadke DIP-lüliti vastavalt allolevale skeemile:
6. Paigaldage sisemine kattepaneel tagasi. Vastupidine sammule 1.


KASUTUSJUHEND

Kui kellaaja lüliti on paigaldatud ja toide on sisse lülitatud, pöörleb taimeri ketas päripäeva, säilitades aega. Ketta esiküljel olev osuti näitab praegust aega

1. Leidke segmendid taimeri ketta välisservalt. Neid segmente, millest igaüks tähistab 30 minutit, saab alla ja ketta servast eemale lükata (proovige kasutada pliiatsi või pastapliiatsi otsa). Vastupidi, allalükatud segmente saab käsitsi hõlpsasti tagasi üles lükata. Enne programmeerimist veenduge, et kõik segmendid on üles lükatud. Valige ajavahemik (või ajavahemikud), millal soovite seadme sisse lülitada, seejärel lükake ALLA kõik segmendid, mis langevad sellele ajavahemikule või selle sisse. Näiteks, et taimer lülitaks seadme sisse kell 22:00 ja välja kell 02:00, lükake alla segmendid, mis tähistavad kella 22:00 ja 02:00, ja KÕIK segmendid nende vahel. Võimalik, et peate soovitud segmentidele juurdepääsuks ketast päripäeva pöörama.
2. Pöörake taimeri ketast päripäeva, kuni ketta esiküljel olev osuti näitab praegust kellaaega. Märkus: Öötunnid (kell 18:30 kuni 06:30) on esile tõstetud halli taustaga.
3. Seadke pealüliti asendisse TIMER (TAIMER).
4. Taimeri programmi tühistamiseks ja väljundkoormuse käsitsi juhtimiseks:

• koormuse VÄLJALÜLITAMISEKS seadke pealüliti asendisse OFF (keskmine asend)
• koormuse SISSELÜLITAMISEKS seadke pealüliti asendisse ON (alumine asend)

5. See on taimeri juhtseade ja seda ei tohiks kasutada toite väljalülitamiseks. Enne selle lüliti või sellega juhitava seadme hooldamist lülitage toide välja peapaneelilt.

Toitekatkestuse korral lähtestage kellaaeg, nagu on selgitatud 2. etapis.

Näitab, et taimer on seatud seadme SISSE (ON) lülitamiseks kell 22:00 ja VÄLJA (OFF) lülitamiseks kell 02:00. Pange tähele, et KÕIK segmendid kella 22:00 ja 02:00 vahel on välja lükatud. Praegune kellaaeg on 21:00.
