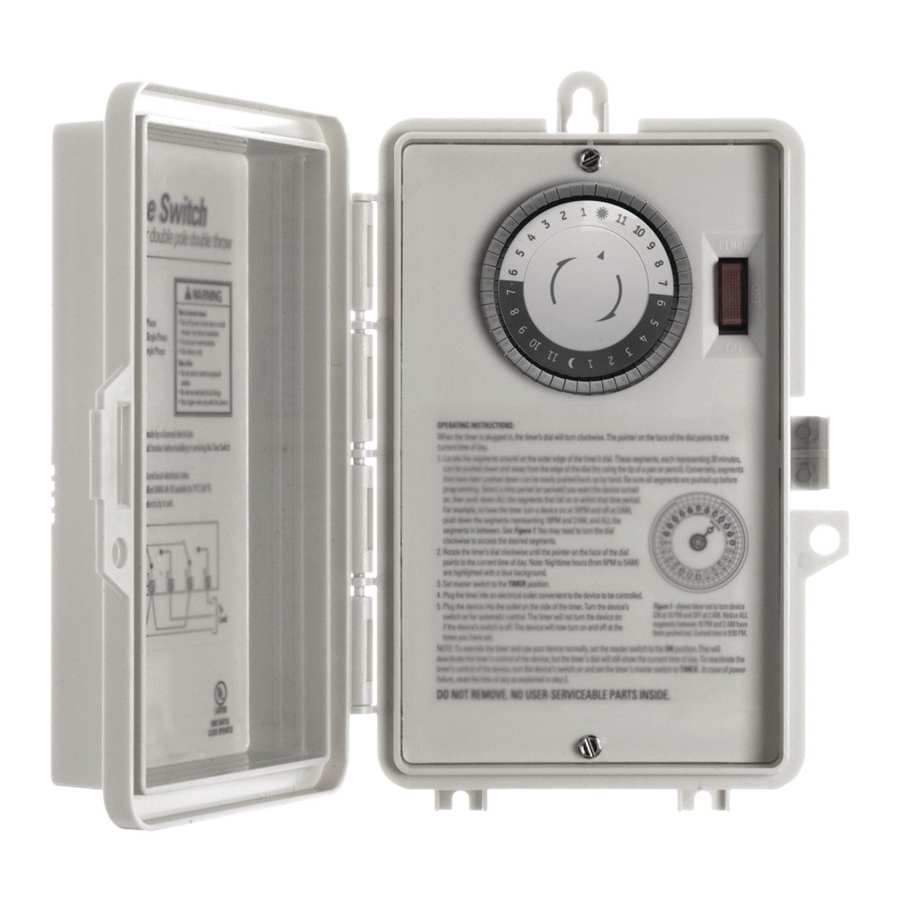

GE 56922, 15087, 15207 - Manual del interruptor horario

APLICACIÓN

Los interruptores horarios GE (56922, 15087, 15207) son interruptores horarios electromecánicos universales que se pueden configurar en el campo para varios voltajes de fuente de alimentación. Las opciones de voltaje incluyen 120 VCA, 208/240 VCA y 277 VCA, ¡todo dentro de la misma unidad! La selección del voltaje de alimentación deseado se logra fácilmente colocando los microinterruptores en el conjunto de la placa de circuito impreso (consulte la Configuración de los microinterruptores en la parte posterior). El mecanismo está montado en una carcasa NEMA para interiores o exteriores y está diseñado para el control de iluminación, calefacción, aire acondicionado, bombas, motores o circuitos eléctricos generales en instalaciones residenciales, comerciales, industriales y agrícolas.

ESPECIFICACIONES

Voltaje de entrada: 120 VCA, 208/240 VCA o 277 VCA en todas las unidades según la configuración del microinterruptor.

Clasificación del interruptor: Modelos DPDT

Contactos normalmente abiertos
40 A resistivos, 120-277 VCA.
30 A de uso general, 120-277 VCA.
20 A resistivos, 30 VCC
1 HP, 120 VCA; 2 HP, 240 VCA; 20 A balasto, 120-277 VCA.
15 A tungsteno, 120 VCA
5,4 A tungsteno, 208-277 VCA.
800 VA, servicio piloto, 120 VCA.
720 VA, servicio piloto, 240-277 VCA.
TV-5, 120 VCA

Contactos normalmente cerrados
30 A resistivos, 120-277 VCA
15 A de uso general, 120-277 VCA
15 A resistivos, 30 VCC
20 A balasto, 120-277 VCA
1/4 HP, 120 VCA; 1/2 HP, 208-240 VCA.
290 VA, piloto, 120 VCA.
360 VA, piloto, 208-240 VCA.

NOTA: Si las cargas están conectadas tanto a los contactos NC como a los NO, ambos contactos están decorados al 67% de los valores anteriores.

CLASIFICACIONES AMBIENTALES
Temperatura ambiente: –40 °F a 130 °F Humedad: 0-95% HR, sin condensación

CONEXIONES DE CABLEADO
Terminales de abrazadera de tornillo para hasta 2 cables AWG #8 por posición. Para las conexiones de alimentación, utilice cables 8AWG o más grandes adecuados para al menos 105 °C. Utilice únicamente conductores de cobre.

Luces
LED de alimentación (naranja): la luz se ilumina cuando se aplica alimentación al temporizador.
LED de estado (verde): la luz se ilumina cuando se aplica alimentación a la carga.

Riesgo de descarga eléctrica

• Desconecte la alimentación en la caja de fusibles o en la caja de interruptores antes de la instalación

Riesgo de incendio

• No lo use para controlar tomas de corriente
• No exceda las clasificaciones eléctricas
• Utilice únicamente cable de cobre con este dispositivo

INSTALACIÓN

Antes de cablear o reparar, se debe desconectar la alimentación de este interruptor horario y del equipo que controla. Apagar solo el interruptor horario no evitará el riesgo de descarga eléctrica. Vuelva a colocar la placa de cubierta dentro de la carcasa antes de suministrar energía al interruptor horario. Si no se siente cómodo instalando este dispositivo, póngase en contacto con un electricista autorizado. Antes de instalar este producto, lea atentamente todas las instrucciones.

Extracción del troquelado

1. Seleccione los troquelados que se utilizarán. Retire el troquelado interior de 1/2" insertando un destornillador de cabeza plana en el anillo más interno y golpeando cuidadosamente el troquelado para que se suelte. Retire el trozo. Si se requiere el troquelado de 3/4", retire el anillo exterior con unos alicates después de retirar el troquelado de 1/2". Alise los bordes con un cuchillo si es necesario.

Consulte la Guía de inicio rápido para ver ejemplos y más detalles.

Montaje de la caja del interruptor horario

NOTA: antes de montar, asegúrese de quitar los troquelados para los cables (consulte la Guía de inicio rápido).

1. Para montar la caja, necesitará los 3 anclajes suministrados y los 3 tornillos suministrados de la lista de hardware anterior. (Los anclajes incluidos están diseñados para el montaje en paneles de yeso).
2. Usando la caja como plantilla, marque con un lápiz dónde se perforarán los tres orificios guía.
3. Usando el tamaño de broca apropiado, taladre los orificios guía (tenga en cuenta que si está taladrando en madera o metal, es posible que necesite una broca especializada). Consulte el diagrama de taladrado.

Diagrama de taladrado

4. Para paneles de yeso; use un martillo para golpear suavemente los anclajes en los orificios guía.
5. Coloque la caja hasta los orificios guía o los anclajes e inserte los tornillos según corresponda.

Cableado del dispositivo al temporizador

NOTA: para la instalación en exteriores (modelo GE15087), se deben usar cubos de conducto herméticos a la lluvia o para lugares húmedos que cumplan con los requisitos de UL 514B (estándar para accesorios para conductos y cajas de salida).

1. Retire los 2 tornillos que sujetan el panel de la cubierta interior y retire el panel.
2. Consulte la Figura 1 y los diagramas de cableado para determinar la colocación adecuada de los cables. Es responsabilidad del instalador asegurarse de que se cumplan todos los requisitos aplicables del código nacional y local. Si no está seguro de estos requisitos, póngase en contacto con un electricista autorizado de inmediato.
   Consulte la Guía de inicio rápido para ver ejemplos y más detalles.
3. PUESTA A TIERRA: esta carcasa es de construcción plástica y no requiere una conexión a tierra. Esta carcasa no proporciona conexión a tierra entre los conductos. Cuando utilice conductos o cables no metálicos, conecte los cables de tierra de todos los cables con el conector de cable provisto. Cuando se utiliza un conducto metálico; como conexión a tierra, utilice un buje tipo tierra y un cable puente entre cada conducto.

Configuración del microinterruptor

¡No configurar correctamente el microinterruptor provocará daños a la unidad y anulará cualquier garantía! Antes de instalar y cablear el interruptor horario GE, se debe seleccionar la configuración adecuada. La unidad se envía con los microinterruptores configurados para un voltaje de entrada de 277 VCA. Además, no revise los circuitos "chispando" los cables a los terminales. Se pueden producir daños en el temporizador.

4. Determine el voltaje de entrada que se aplicará al temporizador. (120 V CA, 208-240 V CA o 277 V CA)
5. Configure el microinterruptor de acuerdo con el siguiente diagrama:
6. Vuelva a instalar el panel de la cubierta interior. Opuesto al paso 1.


INSTRUCCIONES DE FUNCIONAMIENTO

Cuando el interruptor horario está instalado y se aplica alimentación, la esfera del temporizador girará en el sentido de las agujas del reloj manteniendo la hora. El puntero en la cara de la esfera apunta a la hora actual.

1. Ubique los segmentos alrededor del borde exterior de la esfera del temporizador. Estos segmentos, que representan 30 minutos cada uno, se pueden presionar hacia abajo y alejarlos del borde de la esfera (intente usar la punta de un bolígrafo o un lápiz). Por el contrario, los segmentos que se han presionado hacia abajo se pueden volver a subir fácilmente con la mano. Asegúrese de que todos los segmentos estén presionados hacia arriba antes de programar. Seleccione un período de tiempo (o períodos) en el que desee que el dispositivo se encienda, luego presione TODOS los segmentos que caigan sobre o dentro de ese período de tiempo. Por ejemplo, para que el temporizador encienda un dispositivo a las 10 p. m. y lo apague a las 2 a. m., presione los segmentos que representan las 10 p. m. y las 2 a. m., y TODOS los segmentos intermedios. Es posible que deba girar la esfera en el sentido de las agujas del reloj para acceder a los segmentos deseados.
2. Gire la esfera del temporizador en el sentido de las agujas del reloj hasta que el puntero en la cara de la esfera apunte a la hora actual del día. Nota: Las horas nocturnas (de 6:30 p. m. a 6:30 a. m.) se resaltan con un fondo gris.
3. Coloque el interruptor principal en la posición TIMER (temporizador).
4. Para anular el programa del temporizador y controlar la carga de salida manualmente:

• coloque el interruptor principal en OFF (apagado) (posición central) para apagar la carga
• coloque el interruptor principal en ON (encendido) (posición inferior) para encender la carga

5. Este es un control de temporizador y no debe usarse para la desconexión de energía. Desconecte la alimentación en el panel principal antes de reparar este interruptor o el equipo que controla.

En caso de fallo de alimentación, restablezca la hora del día como se explica en el paso 2.

Muestra el temporizador configurado para encender el dispositivo a las 10 PM y apagarlo a las 2 AM. Observe que TODOS los segmentos entre las 10 PM y las 2 AM se han sacado. La hora actual es 9:00 PM.
