GE 56922, 15087, 15207 - Vaqtni o'zgartirish qo'llanmasi

QO'LLANILISHI

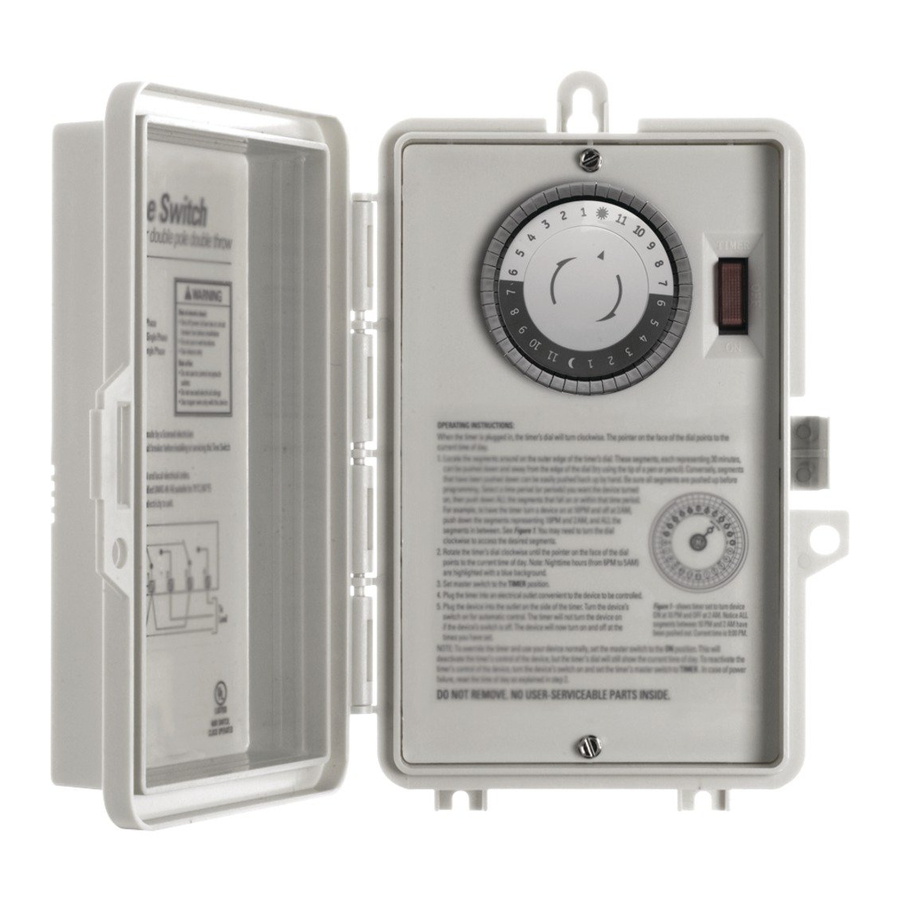

GE vaqtni o'zgartirgichlari (56922, 15087, 15207) universal, elektromexanik vaqtni o'zgartirgichlar bo'lib, ular turli xil quvvat manbai kuchlanishlari uchun sozlanishi mumkin. Kuchlanish variantlari 120VAC, 208/240VAC va 277VAC ni o'z ichiga oladi – bularning barchasi bitta qurilmada! Kerakli ta'minot kuchlanishini tanlash bosma plata yig'ilishidagi dipswitchlarni joylashtirish orqali osonlik bilan amalga oshiriladi (orqa tomondagi Dipswitchlar konfiguratsiyasiga qarang). Mexanizm NEMA ichki yoki tashqi korpusiga o'rnatiladi va turar-joy, tijorat, sanoat va qishloq xo'jaligi ob'ektlarida yoritish, isitish, konditsionerlik, nasoslar, motorlar yoki umumiy elektr zanjirlarini boshqarish uchun mo'ljallangan.

TEXNIK XUSUSIYATLARI

Kirish kuchlanishi: 120 VAC, 208/240 VAC yoki 277 VAC barcha qurilmalarda dipswitch konfiguratsiyasiga asoslangan.

O'tish reytingi: DPDT modellari

Odatda ochiq kontaktlar
40A rezistiv, 120-277Vac.
30A umumiy maqsad, 120-277Vac.
20A rezistiv, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A Ballast, 120-277Vac.
15A volfram, 120Vac
5.4A volfram, 208-277Vac.
800VA, Pilot Duty, 120Vac.
720VA, Pilot Duty, 240-277Vac.
TV-5, 120Vac

Odatda yopiq kontaktlar
30A rezistiv, 120-277Vac
15A umumiy maqsad, 120-277Vac
15A rezistiv, 30Vdc
20A Ballast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.

ESLATMA: Agar yuklar NC va NO kontaktlariga ulangan bo'lsa, ikkala kontakt ham yuqoridagi qiymatlarning 67% gacha bezatilgan.

ATROF-MUHITNING BAHOLARI
Atrof-muhit harorati: –40F dan 130F gacha Namlik: 0-95% RH, kondensatsiz

SIMLARNI ULASH
Har bir pozitsiya uchun 2 AWG #8 gacha bo'lgan simlar uchun vintli qisqich terminallari. Ta'minot ulanishlari uchun kamida 105°C ga mos keladigan 8AWG yoki undan katta simlardan foydalaning. Faqat mis o'tkazgichlardan foydalaning.

Chiroqlar
Quvvat LED (to'q sariq) – Taymerga quvvat berilganda chiroq yonadi
Holat LED (yashil) – Yukga quvvat berilganda chiroq yonadi.

Elektr toki urishi xavfi

• O'rnatishdan oldin sug'urta qutisi yoki o'chirgich qutisidagi quvvatni o'chiring

Yong'in xavfi

• Rozetkalarni boshqarish uchun foydalanmang
• Elektr reytinglaridan oshmang
• Ushbu qurilma bilan faqat mis simdan foydalaning

O'RNATISH

Simlarni ulash yoki xizmat ko'rsatishdan oldin, ushbu vaqtni o'zgartirgichga va u boshqaradigan uskunaga quvvat o'chirilishi kerak. Faqat vaqtni o'zgartirgichni o'chirish elektr toki urishi xavfini oldini olmaydi. Vaqtni o'zgartirgichga quvvat berishdan oldin korpus ichidagi qopqoqni almashtiring. Agar siz ushbu qurilmani o'rnatishda noqulaylik sezsangiz, litsenziyalangan elektrchi bilan bog'laning. Ushbu mahsulotni o'rnatishdan oldin barcha ko'rsatmalarni diqqat bilan o'qing.

Knokautni olib tashlash

1. Foydalaniladigan knokautlarni tanlang. Eng ichki halqadagi tekis boshli tornavida yordamida ichki 1/2" knokautni olib tashlang va knokautni ehtiyotkorlik bilan teshikdan chiqarib oling. Shlakni olib tashlang. Agar 3/4" knokaut kerak bo'lsa, 1/2" knokautni olib tashlagandan so'ng tashqi halqani penseler bilan olib tashlang. Agar kerak bo'lsa, qirralarini pichoq bilan silliqlang.

Iltimos, misollar va batafsil ma'lumotlar uchun Tez Boshlash Qo'llanmasiga murojaat qiling.

Vaqtni o'zgartirish qutisini o'rnatish

ESLATMA - O'rnatishdan oldin simlar uchun knokautlarni olib tashlashni unutmang (Tez Boshlash Qo'llanmasiga qarang)

1. Qutini o'rnatish uchun sizga yuqoridagi uskunalar ro'yxatidan 3 ta ta'minlangan anker va 3 ta ta'minlangan vint kerak bo'ladi. (Qo'shilgan ankerlar gipsokartonga o'rnatish uchun mo'ljallangan.)
2. Qutini shablon sifatida ishlatib, uchta yo'naltiruvchi teshik qayerda burg'ulanishini qalam bilan belgilang.
3. Tegishli burg'ulash uchi o'lchamidan foydalanib, yo'naltiruvchi teshiklarni burg'ulang (shuni yodda tutingki, agar yog'och yoki metalga burg'ulash kerak bo'lsa, maxsus burg'ulash uchi kerak bo'lishi mumkin.) Burg'ulash diagrammasiga qarang.

Burg'ulash diagrammasi

4. Gipsokarton uchun; ankerlarni yo'naltiruvchi teshiklarga muloyimlik bilan urish uchun bolg'adan foydalaning.
5. Qutini yo'naltiruvchi teshiklar yoki ankerlarga qo'ying va shunga mos ravishda vintlarni kiriting.

Qurilmani taymerga ulash

ESLATMA - Tashqi o'rnatish uchun (GE15087 modeli), UL 514B (o'tkazgich va rozetka qutilari uchun moslamalar standarti) talablariga javob beradigan yomg'ir o'tkazmaydigan yoki nam joy o'tkazgich markazlaridan foydalanish kerak.

1. Ichki qopqoq panelini ushlab turgan 2 ta vintni olib tashlang va panelni olib tashlang.
2. Simlarning tegishli joylashuvini aniqlash uchun 1-rasmga va simli diagrammalarga qarang. Barcha amaldagi Milliy va Mahalliy kodeks talablari bajarilishini ta'minlash o'rnatuvchining mas'uliyatidir. Agar siz ushbu talablarga ishonchingiz komil bo'lmasa, darhol litsenziyalangan elektrchi bilan bog'laning.
   Iltimos, misollar va batafsil ma'lumotlar uchun Tez Boshlash Qo'llanmasiga murojaat qiling.
3. YERGA ULASH: Ushbu korpus plastik konstruksiyaga ega va yerga ulash ulanishini talab qilmaydi. Ushbu korpus o'tkazgichlar orasida yerga ulashni ta'minlamaydi. Nometall o'tkazgich yoki kabeldan foydalanganda, barcha kabellarning yer simlarini birga ta'minlangan simli gayka bilan ulang. Metall o'tkazgich ishlatilganda; yerga ulash ulanishi sifatida yerga ulash turidagi vtulkadan va har bir o'tkazgich o'rtasida o'tkazgich simidan foydalaning.

Dipswitch konfiguratsiyasi

Dipswitchni to'g'ri sozlamaslik qurilmaga zarar etkazadi va har qanday kafolatni bekor qiladi! GE vaqtni o'zgartirgichni o'rnatish va ulashdan oldin to'g'ri konfiguratsiya tanlanishi kerak. Qurilma 277VAC kirish kuchlanishi uchun o'rnatilgan DIP kalitlari bilan jo'natiladi. Shuningdek, simlarni terminallarga "uchqun" berish orqali zanjirlarni tekshirmang. Taymerga zarar yetishi mumkin.

4. Taymerga qo'llaniladigan kirish kuchlanishini aniqlang. (120V AC, 208-240V AC yoki 277V AC)
5. Quyidagi diagrammaga muvofiq DIP kalitini o'rnating:
6. Ichki qopqoq panelini qayta o'rnating. 1-qadamning teskarisi.


FOYDALANISH QO'LLANMASI

Vaqtni o'zgartirgich o'rnatilganda va quvvat berilganda, taymerning terish moslamasi soat yo'nalishi bo'yicha aylanib, vaqtni saqlaydi. Terish moslamasi yuzidagi ko'rsatkich joriy vaqtni ko'rsatadi

1. Taymerning terish moslamasining tashqi qirrasidagi segmentlarni toping. Ushbu segmentlarning har biri 30 daqiqani ifodalaydi, ularni terish moslamasi qirrasidan pastga va uzoqroqqa itarish mumkin (ruchka yoki qalam uchidan foydalanib ko'ring). Aksincha, pastga itarilgan segmentlarni qo'l bilan osongina qayta yuqoriga itarish mumkin. Dasturlashdan oldin barcha segmentlar yuqoriga itarilganligiga ishonch hosil qiling. Qurilmani yoqmoqchi bo'lgan vaqt oralig'ini (yoki davrlarini) tanlang, so'ngra ushbu vaqt oralig'iga to'g'ri keladigan YOKI ichida bo'lgan BARCHA segmentlarni pastga itaring. Misol uchun, taymer qurilmani soat 22:00 da yoqish va soat 02:00 da o'chirish uchun soat 22:00 va 02:00 ni ifodalovchi segmentlarni va ular orasidagi BARCHA segmentlarni pastga itaring. Kerakli segmentlarga kirish uchun terish moslamasini soat yo'nalishi bo'yicha aylantirishingiz kerak bo'lishi mumkin.
2. Taymerning terish moslamasini soat yo'nalishi bo'yicha aylantiring, toki terish moslamasi yuzidagi ko'rsatkich kunning joriy vaqtini ko'rsatmaguncha. Eslatma: Tungi soatlar (18:30 dan 06:30 gacha) kulrang fonda ajratilgan.
3. Asosiy kalitni TIMER (taymer) holatiga o'rnating.
4. Taymer dasturini bekor qilish va chiqish yukini qo'lda boshqarish uchun:

• yukni o'chirish uchun asosiy kalitni OFF (o'chirish) (markaziy holat) ga o'rnating
• yukni yoqish uchun asosiy kalitni ON (yoqish) (pastki holat) ga o'rnating

5. Bu taymerni boshqarish vositasi va quvvatni uzish uchun ishlatilmasligi kerak. Ushbu kalitga yoki u boshqaradigan uskunaga xizmat ko'rsatishdan oldin asosiy paneldagi quvvatni o'chiring.

Quvvat uzilib qolsa, 2-bosqichda tushuntirilganidek, kun vaqtini qayta o'rnating.

Taymer qurilmani soat 22:00 da yoqish va soat 02:00 da o'chirish uchun o'rnatilganligini ko'rsatadi. Soat 22:00 va 02:00 orasidagi BARCHA segmentlar chiqarib tashlanganligiga e'tibor bering. Joriy vaqt 21:00.
