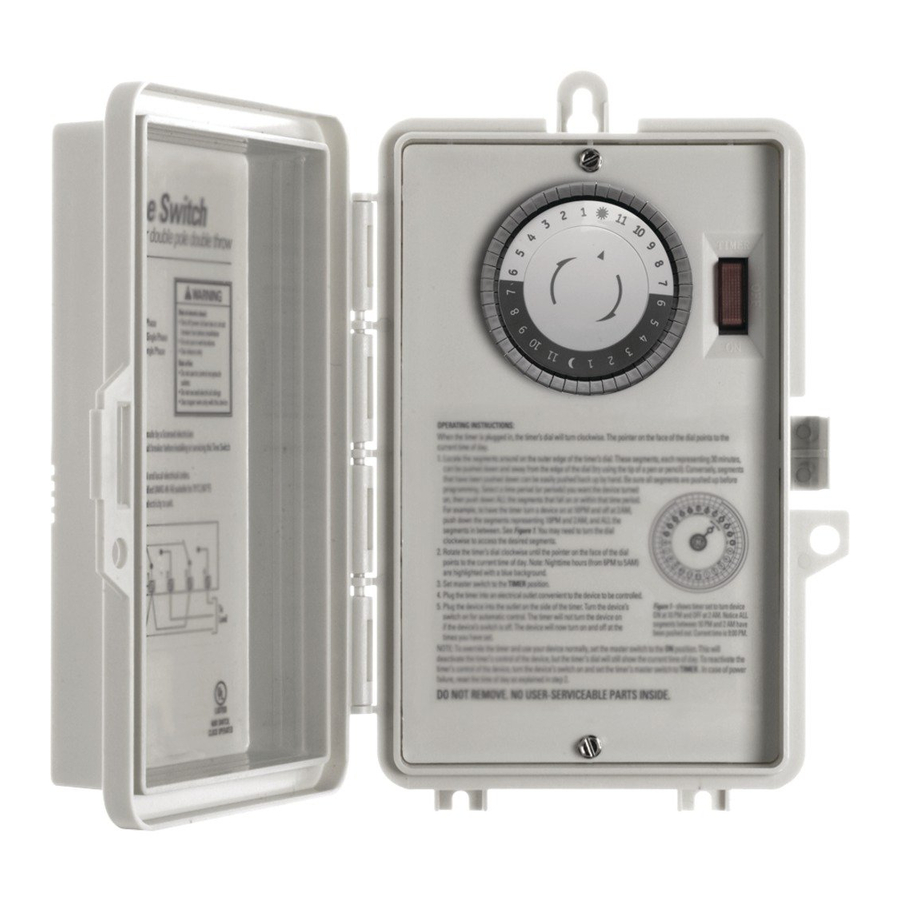

GE 56922, 15087, 15207 - Manuale dell'interruttore orario

APPLICAZIONE

Gli interruttori orari GE (56922, 15087, 15207) sono interruttori orari elettromeccanici universali che possono essere configurati sul campo per varie tensioni di alimentazione. Le opzioni di tensione includono 120VAC, 208/240VAC e 277VAC – tutto all'interno della stessa unità! La selezione della tensione di alimentazione desiderata si ottiene facilmente posizionando i dipswitch sull'assieme del circuito stampato (consultare la configurazione dei dipswitch sul retro). Il meccanismo è montato in un involucro NEMA per interni o esterni ed è destinato al controllo di illuminazione, riscaldamento, condizionamento dell'aria, pompe, motori o circuiti elettrici generali in strutture residenziali, commerciali, industriali e agricole.

SPECIFICHE

Tensione di ingresso: 120 VAC, 208/240 VAC o 277 VAC in tutte le unità in base alla configurazione dei dipswitch.

Valore nominale dell'interruttore: Modelli DPDT

Contatti normalmente aperti
40A Resistivo, 120-277Vac.
30A Uso generale, 120-277Vac.
20A Resistivo, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A Ballast, 120-277Vac.
15A Tungsteno, 120Vac
5.4A Tungsteno, 208-277Vac.
800VA, Pilot Duty, 120Vac.
720VA, Pilot Duty, 240-277Vac.
TV-5, 120Vac

Contatti normalmente chiusi
30A Resistivo, 120-277Vac
15A Uso generale, 120-277Vac
15A Resistivo, 30Vdc
20A Ballast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.

NOTA: Se i carichi sono collegati sia ai contatti NC che NO, entrambi i contatti sono decorati al 67% dei valori sopra indicati.

VALUTAZIONI AMBIENTALI
Temperatura ambiente: –40F a 130F Umidità: 0-95% UR, non condensante

COLLEGAMENTI ELETTRICI
Terminali a morsetto a vite per un massimo di 2 fili 8 AWG per posizione. Per i collegamenti di alimentazione, utilizzare fili 8AWG o più grandi adatti per almeno 105°C. Utilizzare solo conduttori in rame.

Luci
LED di alimentazione (arancione) – La luce si illumina quando l'alimentazione viene applicata al timer
LED di stato (verde) – La luce si illumina quando l'alimentazione viene applicata al carico.

Rischio di scossa elettrica

• Interrompere l'alimentazione alla scatola dei fusibili o alla scatola degli interruttori prima dell'installazione

Rischio di incendio

• Non utilizzare per controllare le prese di corrente
• Non superare i valori nominali elettrici
• Utilizzare solo filo di rame con questo dispositivo

INSTALLAZIONE

Prima del cablaggio o della manutenzione, l'alimentazione a questo interruttore orario e all'apparecchiatura che controlla deve essere spenta. Lo spegnimento del solo interruttore orario non previene il rischio di scosse elettriche. Sostituire la piastra di copertura all'interno dell'alloggiamento prima di fornire alimentazione all'interruttore orario. Se non ti senti a tuo agio nell'installare questo dispositivo, contatta un elettricista autorizzato. Prima di installare questo prodotto, leggere attentamente tutte le istruzioni.

Rimozione del knockout

1. Selezionare i knockout da utilizzare. Rimuovere il knockout interno da 1/2" inserendo un cacciavite a testa piatta sull'anello più interno e perforando con attenzione il knockout allentato. Rimuovere il tappo. Se è necessario il knockout da 3/4", rimuovere l'anello esterno con le pinze dopo aver rimosso il knockout da 1/2". Lisciare i bordi con un coltello se necessario.

Si prega di fare riferimento alla Guida rapida per esempi e maggiori dettagli.

Montaggio della scatola dell'interruttore orario

NOTA - Prima del montaggio, assicurarsi di rimuovere i knockout per i fili (vedere la Guida rapida)

1. Per montare la scatola, avrai bisogno dei 3 tasselli forniti e delle 3 viti fornite dall'elenco hardware sopra. (I tasselli inclusi sono progettati per il montaggio su cartongesso.)
2. Utilizzando la scatola come modello, segnare con una matita dove verranno praticati i tre fori pilota.
3. Utilizzando la dimensione della punta del trapano appropriata, praticare i fori pilota (si noti che se si fora nel legno o nel metallo potrebbe essere necessaria una punta del trapano specializzata.) Vedere il diagramma di foratura.

Diagramma di foratura

4. Per il cartongesso; utilizzare un martello per picchiettare delicatamente i tasselli nei fori pilota.
5. Posizionare la scatola sui fori pilota o sui tasselli e inserire le viti di conseguenza.

Cablaggio del dispositivo al timer

NOTA - Per l'installazione all'aperto (modello GE15087), è necessario utilizzare mozzi per condotti a tenuta di pioggia o per luoghi umidi conformi ai requisiti di UL 514B (standard per raccordi per condotti e scatole di derivazione).

1. Rimuovere le 2 viti che fissano il pannello di copertura interno e rimuovere il pannello.
2. Fare riferimento alla Figura 1 e agli schemi elettrici per determinare il posizionamento appropriato dei fili. È responsabilità dell'installatore assicurarsi che tutti i requisiti del codice nazionale e locale applicabili siano soddisfatti. In caso di dubbi su questi requisiti, contattare immediatamente un elettricista autorizzato.
   Si prega di fare riferimento alla Guida rapida per esempi e maggiori dettagli.
3. MESSA A TERRA: questo involucro è di costruzione in plastica e non richiede un collegamento a terra. Questo involucro non fornisce la messa a terra tra i condotti. Quando si utilizzano condotti o cavi non metallici, collegare i fili di terra di tutti i cavi insieme con il cappuccio per fili fornito. Quando si utilizza un condotto metallico; come collegamento di messa a terra, utilizzare una boccola di tipo di messa a terra e un filo di collegamento tra ciascun condotto.

Configurazione dei dipswitch

La mancata corretta configurazione del dipswitch comporterà danni all'unità e annullerà qualsiasi garanzia! Prima di installare e cablare l'interruttore orario GE, è necessario selezionare la configurazione corretta. L'unità viene spedita con i DIP Switch impostati per la tensione di ingresso 277VAC. Inoltre, non controllare i circuiti "scintillando" i fili ai terminali. Potrebbero verificarsi danni al timer.

4. Determinare la tensione di ingresso che verrà applicata al timer. (120V AC, 208-240V AC o 277V AC)
5. Impostare il DIP Switch secondo lo schema seguente:
6. Reinstallare il pannello di copertura interno. Opposto al passaggio 1.


ISTRUZIONI PER L'USO

Quando l'interruttore orario è installato e l'alimentazione è applicata, il quadrante del timer ruoterà in senso orario mantenendo l'ora. Il puntatore sulla faccia del quadrante indica l'ora corrente

1. Individuare i segmenti attorno al bordo esterno del quadrante del timer. Questi segmenti, ciascuno dei quali rappresenta 30 minuti, possono essere spinti verso il basso e lontano dal bordo del quadrante (provare a utilizzare la punta di una penna o una matita). Viceversa, i segmenti che sono stati spinti verso il basso possono essere facilmente spinti di nuovo verso l'alto a mano. Assicurarsi che tutti i segmenti siano spinti verso l'alto prima della programmazione. Selezionare un periodo di tempo (o periodi) in cui si desidera che il dispositivo sia acceso, quindi spingere verso il basso TUTTI i segmenti che rientrano in quel periodo di tempo o al suo interno. Ad esempio, per fare in modo che il timer accenda un dispositivo alle 22:00 e lo spenga alle 2:00, spingere verso il basso i segmenti che rappresentano le 22:00 e le 2:00 e TUTTI i segmenti intermedi. Potrebbe essere necessario ruotare il quadrante in senso orario per accedere ai segmenti desiderati.
2. Ruotare il quadrante del timer in senso orario fino a quando il puntatore sulla faccia del quadrante non indica l'ora corrente del giorno. Nota: le ore notturne (dalle 18:30 alle 6:30) sono evidenziate con uno sfondo grigio.
3. Impostare l'interruttore principale sulla posizione TIMER (timer).
4. Per sovrascrivere il programma del timer e controllare manualmente il carico di uscita:

• impostare l'interruttore principale su OFF (posizione centrale) per spegnere il carico
• impostare l'interruttore principale su ON (posizione inferiore) per accendere il carico

5. Questo è un controllo del timer e non deve essere utilizzato per l'interruzione dell'alimentazione. Interrompere l'alimentazione al pannello principale prima di intervenire su questo interruttore o sull'apparecchiatura che controlla.

In caso di interruzione di corrente, reimpostare l'ora del giorno come spiegato al punto 2.

Mostra il timer impostato per accendere il dispositivo alle 22:00 e spegnerlo alle 2:00. Notare che TUTTI i segmenti tra le 22:00 e le 2:00 sono stati spinti fuori. L'ora corrente è le 21:00.
