GE 56922, 15087, 15207 - Manual de utilizare al întrerupătorului cu temporizator

APLICAȚIE

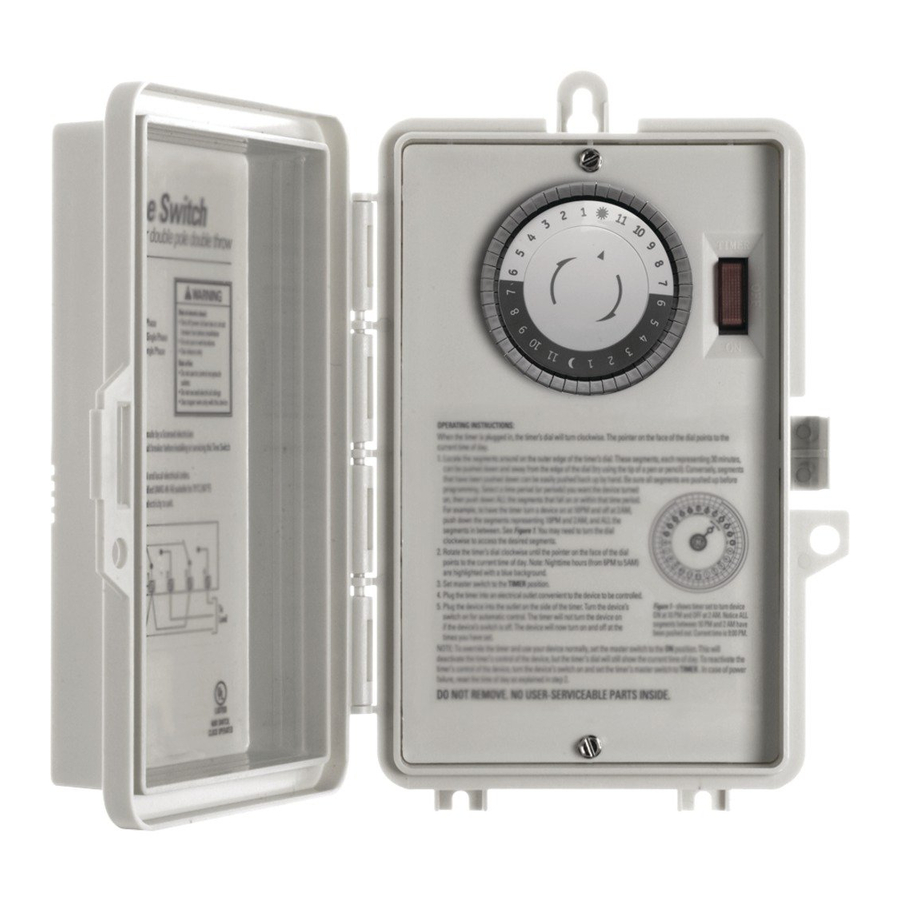

Întrerupătoarele cu temporizator GE (56922, 15087, 15207) sunt întrerupătoare universale, electromecanice, care pot fi configurate pe teren pentru diverse tensiuni de alimentare. Opțiunile de tensiune includ 120VAC, 208/240VAC și 277VAC – toate în aceeași unitate! Selectarea tensiunii de alimentare dorite se realizează cu ușurință prin poziționarea comutatoarelor DIP pe ansamblul plăcii de circuit imprimat (consultați Configurația comutatoarelor DIP pe spate). Mecanismul este montat într-o carcasă NEMA pentru interior sau exterior și este destinat controlului iluminatului, încălzirii, aerului condiționat, pompelor, motoarelor sau circuitelor electrice generale în instalații rezidențiale, comerciale, industriale și agricole.

SPECIFICAȚII

Tensiune de intrare: 120 VAC, 208/240 VAC sau 277 VAC în toate unitățile, în funcție de configurația comutatoarelor DIP.

15087 NEMA 3R Interior și exterior BM-A301US5-O2
15207 NEMA 1 Interior BM-A301US5-I2
56922 NEMA 1 Interior BM-A301US5-I2
15132 NEMA 3R Interior și exterior EM-A301US9-O2

Evaluare comutator: Modele DPDT

Contacte normal deschise
40A Rezistiv, 120-277Vac.
30A Uz general, 120-277Vac.
20A Rezistiv, 30Vdc
1 CP, 120Vac; 2CP, 240Vac; 20A Balast, 120-277Vac.
15A Wolfram, 120Vac
5.4A Wolfram, 208-277Vac.
800VA, Sarcină pilot, 120Vac.
720VA, Sarcină pilot, 240-277Vac.
TV-5, 120Vac

Contacte normal închise
30A Rezistiv, 120-277Vac
15A Uz general, 120-277Vac
15A Rezistiv, 30Vdc
20A Balast, 120-277Vac
1/4CP, 120Vac; 1/2CP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.

NOTĂ: Dacă sarcinile sunt conectate atât la contactele NC, cât și la contactele NO, ambele contacte sunt decorate la 67% din valorile de mai sus.

EVALUĂRI DE MEDIU
Temperatură ambientală: –40F până la 130F Umiditate: 0-95% RH, fără condensare

CONEXIUNI DE CABLARE
Terminale cu cleme cu șurub pentru până la 2 fire AWG #8 per poziție. Pentru conexiunile de alimentare, utilizați fire de 8AWG sau mai mari, adecvate pentru cel puțin 105°C. Utilizați numai conductori de cupru.

Lumini
LED de alimentare (portocaliu)
– Lumina se aprinde când se aplică alimentare la temporizator
LED de stare (verde) – Lumina se aprinde când se aplică alimentare la sarcină.


Risc de electrocutare

  • Opriți alimentarea de la cutia de siguranțe sau de la cutia întrerupătorului înainte de instalare

Risc de incendiu

  • Nu utilizați pentru a controla prizele
  • Nu depășiți valorile nominale electrice
  • Utilizați numai fire de cupru cu acest dispozitiv

Hardware inclus

CANT. Hardware
3 Ancore M4 1" Lungime
3 Șuruburi M4 1" Lungime
2 Jumperi 8 AWG pentru 240V AC
2 Jumperi 10 AWG pentru 120V AC
1 Piuliță de sârmă (pentru fire de împământare)

INSTALARE


Înainte de cablare sau întreținere, alimentarea cu energie a acestui întrerupător cu temporizator și a echipamentului pe care îl controlează trebuie să fie oprită. Oprirea numai a întrerupătorului cu temporizator nu va preveni un pericol de electrocutare. Înlocuiți placa de acoperire în interiorul carcasei înainte de a alimenta întrerupătorul cu temporizator. Dacă nu vă simțiți confortabil să instalați acest dispozitiv, vă rugăm să contactați un electrician autorizat. Înainte de a instala acest produs, citiți cu atenție toate instrucțiunile.

Îndepărtarea decupajului

  1. Selectați decupajele care vor fi utilizate. Îndepărtați decupajul interior de 1/2" introducând o șurubelniță cu cap plat pe inelul cel mai interior și lovind cu atenție decupajul. Îndepărtați bucata. Dacă este necesar decupajul de 3/4", îndepărtați inelul exterior cu un clește după îndepărtarea decupajului de 1/2". Neteziți marginile cu un cuțit dacă este necesar.

Vă rugăm să consultați Ghidul de pornire rapidă pentru exemple și mai multe detalii.

Montarea cutiei întrerupătorului cu temporizator

NOTĂ - Înainte de montare, asigurați-vă că îndepărtați decupajele pentru fire, (consultați Ghidul de pornire rapidă)

  1. Pentru a monta cutia, veți avea nevoie de cele 3 ancore furnizate și de cele 3 șuruburi furnizate din lista de hardware de mai sus. (Ancorele incluse sunt proiectate pentru montarea pe gips-carton.)
  2. Folosind cutia ca șablon, marcați cu un creion unde vor fi găurite cele trei găuri pilot.
  3. Folosind dimensiunea adecvată a burghiului, găuriți găurile pilot (rețineți că, dacă găuriți în lemn sau metal, poate fi necesar un burghiu specializat.) Consultați diagrama de găurire.

Diagrama de găurire

Material Dimensiunea burghiului Sunt necesare ancore?
Lemn moale 5/64" Nu
Lemn de esență tare 3/32" Nu
Metal 5/64" Nu
Gips-carton 3/16" Da
  1. Pentru gips-carton; utilizați un ciocan pentru a bate ușor ancorele în găurile pilot.
  2. Așezați cutia până la găurile pilot sau ancore și introduceți șuruburile în consecință.

Cablarea dispozitivului la temporizator

Cablarea dispozitivului la temporizator

NOTĂ - Pentru instalarea în exterior (modelul GE15087), trebuie utilizate butuci de conductă etanși la ploaie sau pentru locații umede, care respectă cerințele UL 514B (standard pentru fitinguri pentru conducte și cutii de ieșire).

  1. Îndepărtați cele 2 șuruburi care rețin panoul interior de acoperire și îndepărtați panoul.
  2. Consultați Figura 1 și diagramele de cablare pentru a determina plasarea adecvată a firelor. Este responsabilitatea instalatorului să se asigure că sunt îndeplinite toate cerințele aplicabile ale codurilor naționale și locale. Dacă nu sunteți sigur de aceste cerințe, contactați imediat un electrician autorizat.
    Vă rugăm să consultați Ghidul de pornire rapidă pentru exemple și mai multe detalii.
  3. ÎMPĂMÂNTARE: Această carcasă este de construcție din plastic și nu necesită o conexiune la pământ. Această carcasă nu asigură împământarea între conducte. Când utilizați conducte sau cabluri nemetalice, conectați firele de împământare ale tuturor cablurilor împreună cu piulița de sârmă furnizată. Când se utilizează conducte metalice; ca conexiune de împământare, utilizați bucșa de tip împământare și un fir de jumper între fiecare conductă.

Configurația comutatorului DIP


Nerespectarea configurării corecte a comutatorului DIP va duce la deteriorarea unității și va anula orice garanție! Înainte de a instala și cabla întrerupătorul cu temporizator GE, trebuie selectată configurația corectă. Unitatea este livrată cu comutatoarele DIP setate pentru tensiunea de intrare de 277VAC. De asemenea, nu verificați circuitele prin "scânteierea" firelor la terminale. Pot rezulta daune la temporizator.

  1. Determinați tensiunea de intrare care va fi aplicată temporizatorului. (120V AC, 208-240V AC sau 277V AC)
  2. Setați comutatorul DIP conform diagramei de mai jos:
  3. Reinstalați panoul interior de acoperire. Opus pasului 1.
    Configurația comutatorului DIP

INSTRUCȚIUNI DE UTILIZARE

Când întrerupătorul cu temporizator este instalat și alimentat, cadranul temporizatorului se va roti în sensul acelor de ceasornic, menținând timpul. Indicatorul de pe fața cadranului indică ora curentă

  1. Localizați segmentele din jurul marginii exterioare a cadranului temporizatorului. Aceste segmente, fiecare reprezentând 30 de minute, pot fi împinse în jos și departe de marginea cadranului (încercați să utilizați vârful unui pix sau creion). Invers, segmentele care au fost împinse în jos pot fi împinse cu ușurință înapoi în sus cu mâna. Asigurați-vă că toate segmentele sunt împinse în sus înainte de programare. Selectați o perioadă de timp (sau perioade) în care doriți ca dispozitivul să fie pornit, apoi împingeți în jos TOATE segmentele care se află pe sau în interiorul acelei perioade de timp. De exemplu, pentru a face ca temporizatorul să pornească un dispozitiv la ora 22:00 și să se oprească la ora 2:00, împingeți în jos segmentele care reprezintă ora 22:00 și ora 2:00 și TOATE segmentele dintre ele. Poate fi necesar să rotiți cadranul în sensul acelor de ceasornic pentru a accesa segmentele dorite.
  2. Rotiți cadranul temporizatorului în sensul acelor de ceasornic până când indicatorul de pe fața cadranului indică ora curentă a zilei. Notă: orele de noapte (de la 18:30 la 6:30) sunt evidențiate cu un fundal gri.
  3. Setați comutatorul principal în poziția TIMER (temporizator).
  4. Pentru a anula programul temporizatorului și a controla manual sarcina de ieșire:
  • setați comutatorul principal în poziția OFF (oprit) (poziția centrală) pentru a opri sarcina
  • setați comutatorul principal în poziția ON (pornit) (poziția de jos) pentru a porni sarcina
  1. Acesta este un control al temporizatorului și nu trebuie utilizat pentru deconectarea alimentării. Opriți alimentarea de la panoul principal înainte de a efectua service la acest comutator sau la echipamentul pe care îl controlează.

În caz de pană de curent, resetați ora din zi așa cum este explicat la pasul 2.


Arată temporizatorul setat să pornească dispozitivul la ora 22:00 și să se oprească la ora 2:00. Observați că TOATE segmentele dintre ora 22:00 și ora 2:00 au fost împinse afară. Ora curentă este 21:00.
