GE 56922, 15087, 15207 - Manuali i Çelësit Kohor

APLIKIMI

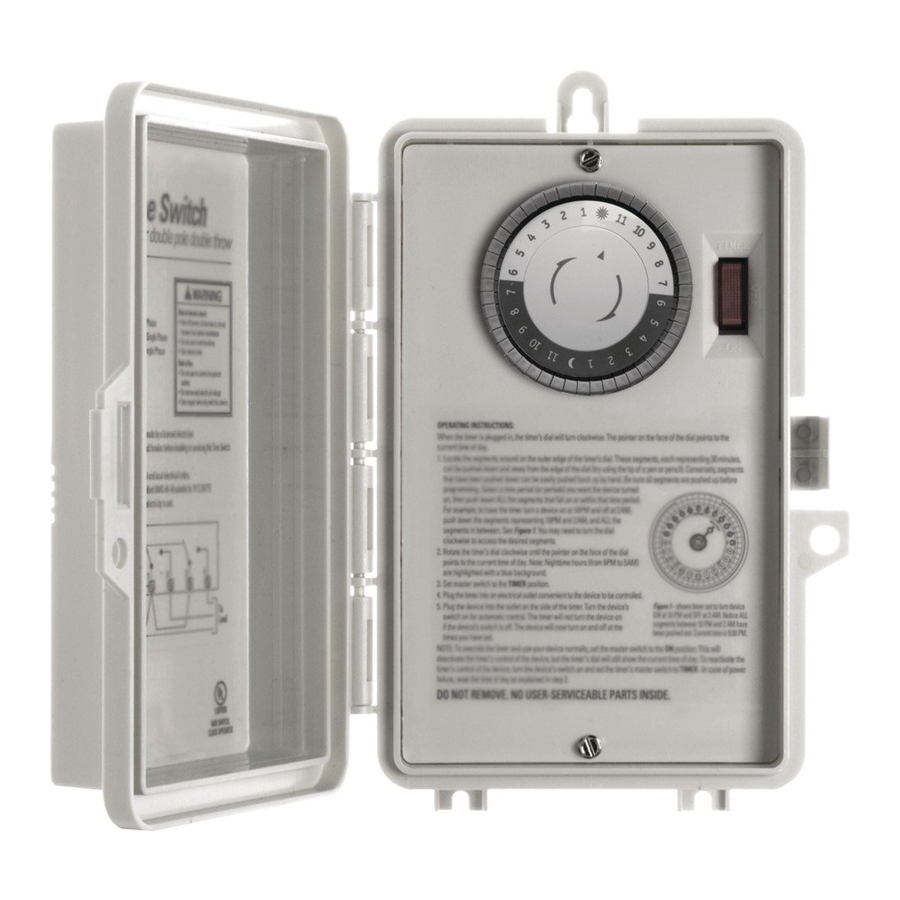

Çelësat Kohorë GE (56922, 15087, 15207) janë çelësa kohorë universalë, elektromekanikë, të cilët mund të konfigurohen në terren për tensione të ndryshme të furnizimit me energji. Opsionet e tensionit përfshijnë 120VAC, 208/240VAC dhe 277VAC – të gjitha brenda të njëjtës njësi! Përzgjedhja e tensionit të dëshiruar të furnizimit arrihet lehtësisht duke pozicionuar çelësat e vegjël në asamblenë e pllakës së qarkut të printuar (konsultohuni me Konfigurimin e Çelësave të Vegjël në pjesën e pasme). Mekanizmi është montuar në një mbyllje NEMA të brendshme ose të jashtme dhe është menduar për kontrollin e ndriçimit, ngrohjes, ajrit të kondicionuar, pompave, motorëve ose qarqeve të përgjithshme elektrike në ambiente banimi, komerciale, industriale dhe bujqësore.

SPECIFIKIMET

Tensioni i hyrjes: 120 VAC, 208/240 VAC, ose 277 VAC në të gjitha njësitë bazuar në konfigurimin e çelësit të vogël.

Vlerësimi i çelësit: Modelet DPDT

Kontaktet Normalisht të Hapura
40A Rezistive, 120-277Vac.
30A Përdorim i Përgjithshëm, 120-277Vac.
20A Rezistive, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A Balast, 120-277Vac.
15A Tungsten, 120Vac
5.4A Tungsten, 208-277Vac.
800VA, Detyrë Pilot, 120Vac.
720VA, Detyrë Pilot, 240-277Vac.
TV-5, 120Vac

Kontaktet Normalisht të Mbyllura
30A Rezistive, 120-277Vac
15A Përdorim i Përgjithshëm, 120-277Vac
15A Rezistive, 30Vdc
20A Balast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.

SHËNIM: Nëse ngarkesat janë të lidhura me kontaktet NC dhe NO, të dy kontaktet janë zbukuruar në 67% të vlerave të mësipërme.

VLERËSIMET MJEDISORE
Temperatura e ambientit: –40F deri në 130F Lagështia: 0-95% RH, Jo-kondensuese

LIDHJET E TELAVE
Terminale me kapëse vidhash për deri në 2 tela AWG #8 për pozicion. Për lidhjet e furnizimit, përdorni tela 8AWG ose më të mëdhenj të përshtatshëm për të paktën 105°C. Përdorni vetëm përcjellës bakri.

Drita
LED e energjisë (Portokalli) – Drita ndriçon kur energjia aplikohet në kohëmatës
LED e statusit (Jeshile) – Drita ndriçon kur energjia aplikohet në ngarkesë.

Rrezik goditjeje elektrike

• Fikeni energjinë në kutinë e siguresave ose në kutinë e ndërprerësit të qarkut përpara instalimit

Rrezik zjarri

• Mos e përdorni për të kontrolluar prizat e prizave
• Mos i kaloni vlerësimet elektrike
• Përdorni vetëm tela bakri me këtë pajisje

INSTALIMI

Përpara instalimit ose servisimit, energjia në këtë çelës kohor dhe pajisjet që kontrollon duhet të fiket. Fikja vetëm e çelësit kohor nuk do të parandalojë një rrezik goditjeje. Zëvendësoni pllakën e mbulimit brenda kutisë përpara se të furnizoni me energji çelësin kohor. Nëse nuk ndiheni rehat ta instaloni këtë pajisje, ju lutemi kontaktoni një elektricist të licencuar. Përpara se të instaloni këtë produkt, lexoni me kujdes të gjitha udhëzimet.

Heqja e Knockout

1. Zgjidhni knockout që do të përdoren. Hiqeni knockout e brendshme 1/2" duke futur një kaçavidë me kokë të sheshtë në unazën më të brendshme dhe duke e goditur me kujdes knockout të lirë. Hiqeni copën. Nëse kërkohet knockout 3/4", hiqeni unazën e jashtme me pinca pasi të keni hequr knockout 1/2". Zbutni skajet me një thikë nëse është e nevojshme.

Ju lutemi referojuni Udhëzuesit të Fillimit të Shpejtë për Shembuj dhe Më Shumë Detaje.

Montimi i Kutisë së Çelësit Kohor

SHËNIM - Përpara montimit, sigurohuni që të hiqni knockout për telat, (shihni Udhëzuesin e Fillimit të Shpejtë)

1. Për të montuar kutinë, do t'ju duhen 3 spirancat e furnizuara dhe 3 vidat e furnizuara nga lista e pajisjeve të mësipërme. (Spirancat e përfshira janë të dizajnuara për montim në fletë gipsi.)
2. Duke përdorur kutinë si shabllon, shënoni me një laps se ku do të shpohen tre vrimat pilot.
3. Duke përdorur madhësinë e duhur të frezës, shponi vrimat pilot (Vini re se nëse shponi në dru ose metal, mund të nevojitet një frezë e specializuar.) Shikoni Diagramin e Shpimit.

Diagrami i Shpimit

4. Për fletë gipsi; përdorni një çekiç për të trokitur butësisht spirancat në vrimat pilot.
5. Vendoseni kutinë deri në vrimat pilot ose spirancat dhe futni vidat në përputhje me rrethanat.

Telëzimi i Pajisjes në Kohëmatës

SHËNIM - Për instalimin e jashtëm (modeli GE15087), duhet të përdoren qendra të ngushta ndaj shiut ose vendndodhjeve të lagështa që përputhen me kërkesat e UL 514B (standard për pajisjet për kanalet dhe kutitë e prizave).

1. Hiqni 2 vida që mbajnë panelin e brendshëm të mbulimit dhe hiqni panelin.
2. Referojuni Figurës 1 dhe diagrameve të telëzimit për të përcaktuar vendosjen e duhur të telave. Është përgjegjësia e instaluesit të sigurojë që të gjitha kërkesat e zbatueshme të kodeve Kombëtare dhe Lokale të përmbushen. Nëse nuk jeni i sigurt për këto kërkesa, kontaktoni menjëherë një elektricist të licencuar.
   Ju lutemi referojuni Udhëzuesit të Fillimit të Shpejtë për Shembuj dhe Më Shumë Detaje.
3. TOKËZIMI: Kjo mbyllje është me konstruksion plastik dhe nuk kërkon një lidhje tokëzimi. Kjo mbyllje nuk siguron tokëzim midis kanaleve. Kur përdorni kanal ose kabllo jo metalike, lidhni telat e tokëzimit të të gjitha kabllove së bashku me dadon e telit të siguruar. Kur përdoret kanal metalik; si lidhja e tokëzimit, përdorni kushinetë të tipit tokëzimi dhe një tel kërcyes midis çdo kanali.

Konfigurimi i Çelësit të Vogël

Moskonfigurimi i duhur i çelësit të vogël do të rezultojë në dëmtimin e njësisë dhe do të zhvlerësojë çdo garanci! Përpara instalimit dhe telëzimit të Çelësit Kohor GE, duhet të zgjidhet konfigurimi i duhur. Njësia transportohet me Çelësat DIP të vendosur për Tensionin e Hyrjes 277VAC. Gjithashtu, mos kontrolloni qarqet duke "ndezur" tela në terminale. Mund të rezultojë dëmtimi i kohëmatësit.

4. Përcaktoni tensionin e hyrjes që do të aplikohet në kohëmatës. (120V AC, 208-240V AC, ose 277V AC)
5. Vendoseni Çelësin DIP sipas diagramit më poshtë:
6. Rinstaloni panelin e brendshëm të mbulimit. E kundërta e hapit 1.


UDHËZIME PËR PËRDORIM

Kur Çelësi Kohor është instaluar dhe energjia është aplikuar, rrotulluesi i kohëmatësit do të rrotullohet në drejtim të akrepave të orës duke mbajtur kohën. Treguesi në faqen e rrotulluesit tregon kohën aktuale

1. Gjeni segmentet përreth në buzën e jashtme të rrotulluesit të kohëmatësit. Këto segmente, secili që përfaqëson 30 minuta, mund të shtyhen poshtë dhe larg nga buza e rrotulluesit (provoni të përdorni majën e një stilolapsi ose lapsi). Anasjelltas, segmentet që janë shtyrë poshtë mund të shtyhen lehtësisht përsëri lart me dorë. Sigurohuni që të gjithë segmentet të shtyhen lart përpara programimit. Zgjidhni një periudhë kohore (ose periudha) që dëshironi që pajisja të ndizet, pastaj shtyni poshtë TË GJITHË segmentet që bien në ose brenda asaj periudhe kohore. Për shembull, për ta bërë kohëmatësin të ndezë një pajisje në orën 10 pasdite dhe ta fikë në orën 2 të mëngjesit, shtyni poshtë segmentet që përfaqësojnë orën 10 pasdite dhe orën 2 të mëngjesit, dhe TË GJITHË segmentet në mes. Mund t'ju duhet të rrotulloni rrotulluesin në drejtim të akrepave të orës për të hyrë në segmentet e dëshiruara.
2. Rrotulloni rrotulluesin e kohëmatësit në drejtim të akrepave të orës derisa treguesi në faqen e rrotulluesit të tregojë kohën aktuale të ditës. Shënim: Orët e natës (nga ora 6:30 pasdite deri në 6:30 të mëngjesit) theksohen me një sfond gri.
3. Vendoseni çelësin kryesor në pozicionin TIMER (KOHËMATËS).
4. Për të anashkaluar programin e kohëmatësit dhe për të kontrolluar ngarkesën e daljes manualisht:

• vendoseni çelësin kryesor në OFF (fikur) (pozicioni i mesëm) për të fikur ngarkesën
• vendoseni çelësin kryesor në ON (ndezur) (pozicioni i poshtëm) për të ndezur ngarkesën

5. Ky është një Kontroll Kohëmatësi dhe nuk duhet të përdoret për shkëputjen e energjisë. Fikeni energjinë në panelin kryesor përpara se të servisni këtë çelës ose pajisjet që kontrollon.

Në rast të ndërprerjes së energjisë, rivendosni kohën e ditës siç shpjegohet në hapin 2.

Tregon kohëmatësin e vendosur për të ndezur pajisjen në orën 10 pasdite dhe për ta fikur në orën 2 të mëngjesit. Vini re se TË GJITHË segmentet midis orës 10 pasdite dhe orës 2 të mëngjesit janë shtyrë jashtë. Koha aktuale është ora 9:00 pasdite.
