GE 56922, 15087, 15207 - Manual Sakelar Waktu

APLIKASI

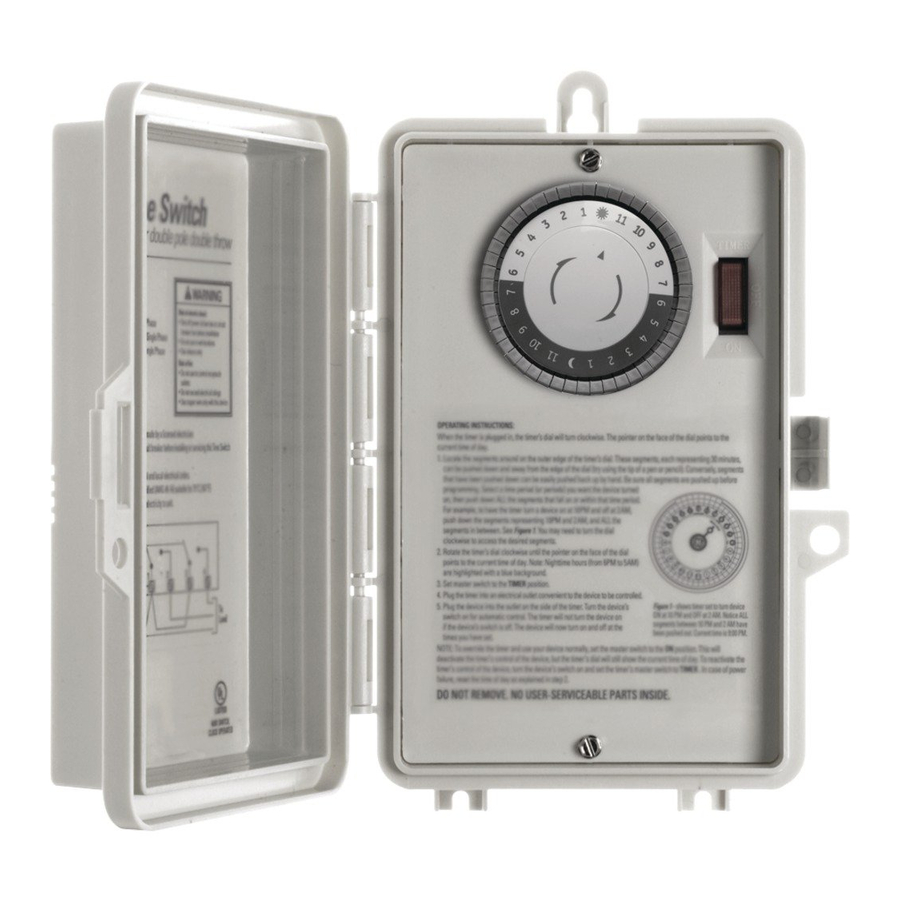

Sakelar Waktu GE (56922, 15087, 15207) adalah sakelar waktu elektromekanis universal yang dapat dikonfigurasi di lapangan untuk berbagai tegangan catu daya. Opsi tegangan meliputi 120VAC, 208/240VAC, dan 277VAC – semuanya dalam satu unit yang sama! Pemilihan tegangan catu daya yang diinginkan mudah dicapai dengan memposisikan dipswitch pada rakitan papan sirkuit cetak (konsultasikan Konfigurasi Dipswitch di belakang). Mekanisme ini dipasang di dalam penutup NEMA dalam atau luar ruangan dan dimaksudkan untuk mengontrol pencahayaan, pemanas, pendingin udara, pompa, motor, atau sirkuit listrik umum di fasilitas perumahan, komersial, industri, dan pertanian.

SPESIFIKASI

Tegangan Input: 120 VAC, 208/240 VAC, atau 277 VAC di semua unit berdasarkan konfigurasi dipswitch.

Peringkat Sakelar: Model DPDT

Kontak Biasanya Terbuka
40A Resistif, 120-277Vac.
30A Tujuan Umum, 120-277Vac.
20A Resistif, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A Ballast, 120-277Vac.
15A Tungsten, 120Vac
5.4A Tungsten, 208-277Vac.
800VA, Pilot Duty, 120Vac.
720VA, Pilot Duty, 240-277Vac.
TV-5, 120Vac

Kontak Biasanya Tertutup
30A Resistif, 120-277Vac
15A Tujuan Umum, 120-277Vac
15A Resistif, 30Vdc
20A Ballast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.

CATATAN: Jika beban terhubung ke kontak NC dan NO, kedua kontak didekorasi hingga 67% dari nilai di atas.

PERINGKAT LINGKUNGAN
Suhu Ambient: –40F hingga 130F Kelembaban: 0-95% RH, Non-kondensasi

SAMBUNGAN KABEL
Terminal penjepit sekrup untuk hingga 2 kabel AWG #8 per posisi. Untuk sambungan catu daya, gunakan kabel 8AWG atau lebih besar yang sesuai untuk setidaknya 105°C. Gunakan hanya konduktor tembaga.

Lampu
LED Daya (Oranye) – Lampu menyala saat daya diterapkan ke timer
LED Status (Hijau) – Lampu menyala saat daya diterapkan ke beban.

Risiko sengatan listrik

• Matikan daya di kotak sekering atau kotak pemutus sirkuit sebelum pemasangan

Risiko kebakaran

• Jangan gunakan untuk mengontrol outlet stop kontak
• Jangan melebihi peringkat listrik
• Gunakan hanya kabel tembaga dengan perangkat ini

INSTALASI

Sebelum memasang kabel atau melakukan servis, daya ke sakelar waktu ini dan peralatan yang dikendalikannya harus dimatikan. Mematikan sakelar waktu saja tidak akan mencegah bahaya sengatan listrik. Pasang kembali pelat penutup di dalam rumah sebelum memasok daya ke sakelar waktu. Jika Anda tidak nyaman memasang perangkat ini, hubungi teknisi listrik berlisensi. Sebelum memasang produk ini, baca semua instruksi dengan saksama.

Melepas Knockout

1. Pilih knockout yang akan digunakan. Lepaskan knockout 1/2" bagian dalam dengan memasukkan obeng pipih pada cincin paling dalam dan dengan hati-hati meninju knockout hingga lepas. Lepaskan slug. Jika knockout 3/4" diperlukan, lepaskan cincin luar dengan tang setelah melepas knockout 1/2". Haluskan tepi dengan pisau jika perlu.

Silakan merujuk ke Panduan Memulai Cepat untuk Contoh dan Detail Lebih Lanjut.

Pemasangan Kotak Sakelar Waktu

CATATAN - Sebelum memasang, pastikan untuk melepas knockout untuk kabel, (lihat Panduan Memulai Cepat)

1. Untuk memasang kotak, Anda akan memerlukan 3 angkur yang disertakan dan 3 sekrup yang disertakan dari daftar perangkat keras di atas. (Angkur yang disertakan dirancang untuk dipasang pada sheetrock.)
2. Dengan menggunakan kotak sebagai templat, tandai dengan pensil di mana tiga lubang pilot akan dibor.
3. Dengan menggunakan ukuran mata bor yang sesuai, bor lubang pilot (Perhatikan bahwa jika mengebor ke kayu atau logam, mata bor khusus mungkin diperlukan.) Lihat Diagram Pengeboran.

Diagram Pengeboran

4. Untuk sheetrock; gunakan palu untuk mengetuk angkur dengan lembut ke dalam lubang pilot.
5. Tempatkan kotak ke lubang pilot atau angkur dan masukkan sekrup yang sesuai.

Menghubungkan Perangkat ke Timer

CATATAN - Untuk pemasangan di luar ruangan (model GE15087), hub saluran masuk kedap hujan atau lokasi basah yang sesuai dengan persyaratan UL 514B (standar untuk fitting untuk saluran masuk dan kotak outlet) harus digunakan.

1. Lepaskan 2 sekrup yang menahan panel penutup interior dan lepaskan panel.
2. Lihat Gambar 1 dan diagram pengkabelan untuk menentukan penempatan kabel yang sesuai. Adalah tanggung jawab pemasang untuk memastikan bahwa semua persyaratan kode Nasional dan Lokal yang berlaku terpenuhi. Jika Anda tidak yakin dengan persyaratan ini, segera hubungi teknisi listrik berlisensi.
   Silakan merujuk ke Panduan Memulai Cepat untuk Contoh dan Detail Lebih Lanjut.
3. GROUNDING: Penutup ini terbuat dari konstruksi plastik dan tidak memerlukan sambungan ground. Penutup ini tidak menyediakan grounding antara saluran masuk. Saat menggunakan saluran masuk atau kabel non-logam, sambungkan kabel ground dari semua kabel bersama-sama dengan mur kabel yang disediakan. Saat saluran masuk logam digunakan; sebagai sambungan grounding, gunakan bushing tipe grounding dan kabel jumper antara setiap saluran masuk.

Konfigurasi Dipswitch

Kegagalan untuk mengonfigurasi dipswitch dengan benar akan mengakibatkan kerusakan pada unit dan membatalkan garansi apa pun! Sebelum memasang dan menghubungkan Sakelar Waktu GE, konfigurasi yang tepat harus dipilih. Unit dikirim dengan DIP Switch yang diatur untuk Tegangan Input 277VAC. Juga, jangan periksa sirkuit dengan "memercikkan" kabel ke terminal. Kerusakan pada timer dapat terjadi.

4. Tentukan tegangan input yang akan diterapkan ke timer. (120V AC, 208-240V AC, atau 277V AC)
5. Atur DIP Switch sesuai dengan diagram di bawah ini:
6. Pasang kembali panel penutup interior. Kebalikan dari langkah 1.


INSTRUKSI PENGOPERASIAN

Saat Sakelar Waktu dipasang dan daya diterapkan, dial timer akan berputar searah jarum jam mempertahankan waktu. Penunjuk pada permukaan dial menunjuk ke waktu saat ini

1. Temukan segmen di sekitar tepi luar dial timer. Segmen-segmen ini, masing-masing mewakili 30 menit, dapat didorong ke bawah dan menjauh dari tepi dial (coba gunakan ujung pena atau pensil). Sebaliknya, segmen yang telah didorong ke bawah dapat dengan mudah didorong kembali ke atas dengan tangan. Pastikan semua segmen didorong ke atas sebelum memprogram. Pilih periode waktu (atau periode) yang Anda inginkan perangkat dihidupkan, lalu dorong ke bawah SEMUA segmen yang jatuh pada atau dalam periode waktu tersebut. Misalnya, untuk membuat timer menghidupkan perangkat pada pukul 10 malam dan mematikan pada pukul 2 pagi, dorong ke bawah segmen yang mewakili pukul 10 malam dan pukul 2 pagi, dan SEMUA segmen di antaranya. Anda mungkin perlu memutar dial searah jarum jam untuk mengakses segmen yang diinginkan.
2. Putar dial timer searah jarum jam hingga penunjuk pada permukaan dial menunjuk ke waktu saat ini. Catatan: Jam malam (dari pukul 6:30 malam hingga 6:30 pagi) disorot dengan latar belakang abu-abu.
3. Atur sakelar utama ke posisi TIMER (TIMER (Pengatur Waktu)).
4. Untuk menimpa program timer dan mengontrol beban output secara manual:

• atur sakelar utama ke OFF (posisi tengah) untuk mematikan beban
• atur sakelar utama ke ON (posisi bawah) untuk menghidupkan beban

5. Ini adalah Kontrol Timer dan tidak boleh digunakan untuk pemutusan daya. Matikan daya pada panel utama sebelum melakukan servis pada sakelar ini atau peralatan yang dikendalikannya.

Jika terjadi kegagalan daya, atur ulang waktu hari seperti yang dijelaskan pada langkah 2.

Menunjukkan timer diatur untuk menghidupkan perangkat pada pukul 10 malam dan mematikan pada pukul 2 pagi. Perhatikan SEMUA segmen antara pukul 10 malam dan pukul 2 pagi telah didorong keluar. Waktu saat ini adalah pukul 9:00 malam.
