GE 56922, 15087, 15207 - Időkapcsoló kézikönyv

ALKALMAZÁS

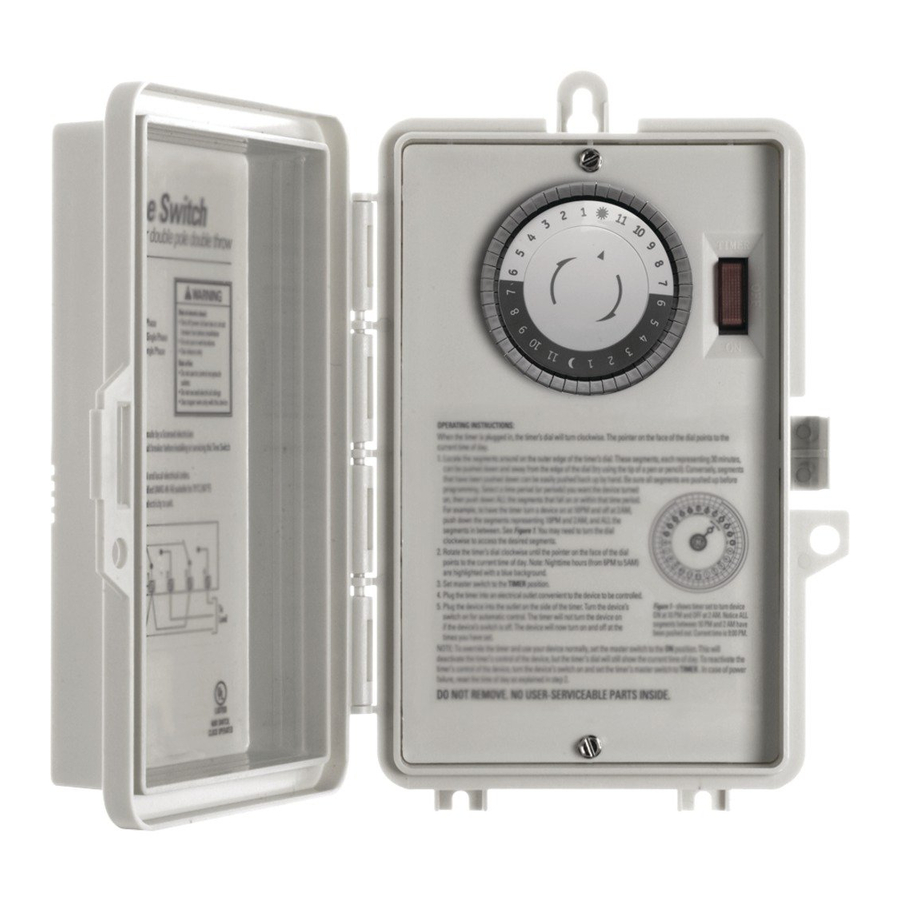

A GE időkapcsolók (56922, 15087, 15207) univerzális, elektromechanikus időkapcsolók, amelyek a helyszínen konfigurálhatók különböző tápfeszültségekhez. A feszültségválaszték tartalmazza a 120VAC, 208/240VAC és 277VAC értékeket – mindezt ugyanazon az egységen belül! A kívánt tápfeszültség kiválasztása egyszerűen elvégezhető a dipkapcsolók elhelyezésével a nyomtatott áramköri szerelvényen (lásd a Dipkapcsolók konfigurációját a hátoldalon). A mechanizmus NEMA beltéri vagy kültéri házba van szerelve, és világítás, fűtés, légkondicionálás, szivattyúk, motorok vagy általános elektromos áramkörök vezérlésére szolgál lakossági, kereskedelmi, ipari és mezőgazdasági létesítményekben.

SPECIFIKÁCIÓK

Bemeneti feszültség: 120 VAC, 208/240 VAC vagy 277 VAC minden egységben a dipkapcsoló konfiguráció alapján.

Kapcsoló névleges értéke: DPDT modellek

Alaphelyzetben nyitott érintkezők
40A rezisztív, 120-277Vac.
30A általános célú, 120-277Vac.
20A rezisztív, 30Vdc
1 LE, 120Vac; 2LE, 240Vac; 20A előtét, 120-277Vac.
15A volfrám, 120Vac
5.4A volfrám, 208-277Vac.
800VA, kísérleti terhelés, 120Vac.
720VA, kísérleti terhelés, 240-277Vac.
TV-5, 120Vac

Alaphelyzetben zárt érintkezők
30A rezisztív, 120-277Vac
15A általános célú, 120-277Vac
15A rezisztív, 30Vdc
20A előtét, 120-277Vac
1/4LE, 120Vac; 1/2LE, 208-240Vac.
290VA, kísérleti, 120Vac.
360VA, kísérleti, 208-240Vac.

MEGJEGYZÉS: Ha a terhelések NC és NO érintkezőkhöz is csatlakoznak, mindkét érintkező a fenti értékek 67%-ára van csökkentve.

KÖRNYEZETI ÉRTÉKELÉSEK
Környezeti hőmérséklet: –40F és 130F között Páratartalom: 0-95% RH, nem kondenzálódó

VEZETÉKEZÉSI CSATLAKOZÁSOK
Csavaros szorítókapcsok legfeljebb 2 db 8 AWG vezetékhez pozíciónként. A tápcsatlakozásokhoz használjon legalább 105°C-ra alkalmas 8AWG vagy nagyobb vezetékeket. Csak réz vezetőket használjon.

Fények
Tápellátás LED (narancssárga) – A lámpa világít, ha a tápellátás be van kapcsolva az időzítőhöz
Állapotjelző LED (zöld) – A lámpa világít, ha a tápellátás be van kapcsolva a terheléshez.

Áramütés veszélye

• Szerelés előtt kapcsolja ki az áramot a biztosítékdobozban vagy a megszakítódobozban

Tűzveszély

• Ne használja aljzatok vezérlésére
• Ne lépje túl az elektromos névleges értékeket
• Csak rézvezetéket használjon ezzel az eszközzel

TELEPÍTÉS

Vezetékezés vagy szervizelés előtt ki kell kapcsolni az áramot ehhez az időkapcsolóhoz és az általa vezérelt berendezéshez. Az időkapcsoló kikapcsolása önmagában nem akadályozza meg az áramütés veszélyét. Helyezze vissza a fedőlemezt a házba, mielőtt áramot adna az időkapcsolónak. Ha nem érzi magát biztonságban az eszköz telepítésében, forduljon szakképzett villanyszerelőhöz. A termék telepítése előtt figyelmesen olvassa el az összes utasítást.

Kitörés eltávolítása

1. Válassza ki a használni kívánt kitöréseket. Távolítsa el a belső 1/2"-os kitörést úgy, hogy egy laposfejű csavarhúzót helyez a legbelső gyűrűre, és óvatosan kiüti a kitörést. Távolítsa el a dugót. Ha a 3/4"-os kitörésre van szükség, távolítsa el a külső gyűrűt fogóval az 1/2"-os kitörés eltávolítása után. Szükség esetén késsel simítsa el az éleket.

Példákért és további részletekért tekintse meg a Gyors üzembe helyezési útmutatót.

Az időkapcsoló doboz felszerelése

MEGJEGYZÉS - A felszerelés előtt feltétlenül távolítsa el a vezetékekhez tartozó kitöréseket (lásd a Gyors üzembe helyezési útmutatót)

1. A doboz felszereléséhez szüksége lesz a 3 mellékelt horgonyra és a 3 mellékelt csavarra a fenti hardverlistából. (A mellékelt horgonyokat gipszkartonra való rögzítésre tervezték.)
2. A dobozt sablonként használva jelölje meg ceruzával, hol kell fúrni a három vezetőlyukat.
3. A megfelelő fúrószár méretével fúrja ki a vezetőlyukakat (vegye figyelembe, hogy fa vagy fém fúrásakor speciális fúrószárra lehet szükség). Lásd a fúrási diagramot.

Fúrási diagram

4. Gipszkartonhoz; kalapáccsal óvatosan ütögesse a horgonyokat a vezetőlyukakba.
5. Helyezze a dobozt a vezetőlyukakhoz vagy a horgonyokhoz, és helyezze be a csavarokat ennek megfelelően.

Az eszköz bekötése az időzítőhöz

MEGJEGYZÉS - Kültéri telepítéshez (GE15087 modell), az UL 514B (a vezetékekhez és kimeneti dobozokhoz való szerelvények szabványa) követelményeinek megfelelő, esőálló vagy nedves helyre alkalmas vezetékagyakat kell használni.

1. Távolítsa el a belső fedőpanelt rögzítő 2 csavart, és távolítsa el a panelt.

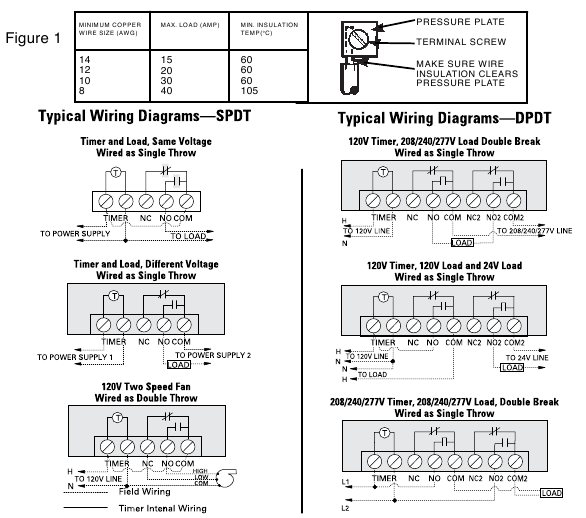

2. Tekintse meg az 1. ábrát és a kapcsolási rajzokat a vezetékek megfelelő elhelyezésének meghatározásához. A telepítő felelőssége annak biztosítása, hogy az összes vonatkozó nemzeti és helyi előírás teljesüljön. Ha nem biztos ezekben a követelményekben, azonnal forduljon szakképzett villanyszerelőhöz.
   Példákért és további részletekért tekintse meg a Gyors üzembe helyezési útmutatót.
3. FÖLDELÉS: Ez a ház műanyag szerkezetű, és nem igényel földelő csatlakozást. Ez a ház nem biztosít földelést a vezetékek között. Nem fémes vezeték vagy kábel használata esetén kösse össze az összes kábel földelő vezetékét a mellékelt vezetékanyával. Ha fémes vezetéket használ; földelő csatlakozásként használjon földelő típusú perselyt és egy áthidaló vezetéket az egyes vezetékek között.

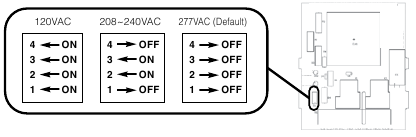

Dipkapcsoló konfiguráció

A dipkapcsoló helytelen konfigurálása a készülék károsodásához vezet, és érvénytelenít minden garanciát! A GE időkapcsoló telepítése és bekötése előtt ki kell választani a megfelelő konfigurációt. A készüléket a DIP kapcsolókkal 277VAC bemeneti feszültségre állítva szállítjuk. Továbbá ne ellenőrizze az áramköröket a vezetékek kapcsokra való "szikráztatásával". Az időzítő károsodhat.

4. Határozza meg az időzítőre alkalmazandó bemeneti feszültséget. (120V AC, 208-240V AC vagy 277V AC)
5. Állítsa be a DIP kapcsolót az alábbi ábra szerint:
6. Szerelje vissza a belső fedőpanelt. Az 1. lépés ellentéte.


HASZNÁLATI UTASÍTÁSOK

Amikor az időkapcsoló telepítve van és az áramellátás be van kapcsolva, az időzítő tárcsája az időt tartva az óramutató járásával megegyező irányba forog. A tárcsa felületén lévő mutató a pontos időre mutat

1. Keresse meg a szegmenseket az időzítő tárcsájának külső szélén. Ezek a szegmensek, amelyek mindegyike 30 percet képvisel, lenyomhatók és eltávolíthatók a tárcsa szélétől (próbálja meg egy toll vagy ceruza hegyét használni). Ezzel szemben a lenyomott szegmensek kézzel könnyen visszanyomhatók. Győződjön meg arról, hogy az összes szegmens fel van nyomva a programozás előtt. Válasszon ki egy időszakot (vagy időszakokat), amikor be szeretné kapcsolni az eszközt, majd nyomja le AZ ÖSSZES szegmenst, amely erre az időszakra vagy azon belül esik. Például, ha azt szeretné, hogy az időzítő 22:00-kor bekapcsoljon egy eszközt, és 2:00-kor kikapcsolja, nyomja le a 22:00-t és 2:00-t képviselő szegmenseket, és AZ ÖSSZES köztes szegmenst. Előfordulhat, hogy az óramutató járásával megegyező irányba kell forgatnia a tárcsát a kívánt szegmensek eléréséhez.
2. Forgassa el az időzítő tárcsáját az óramutató járásával megegyező irányba, amíg a tárcsa felületén lévő mutató a pontos időre nem mutat. Megjegyzés: Az éjszakai órák (18:30-tól 6:30-ig) szürke háttérrel vannak kiemelve.
3. Állítsa a főkapcsolót TIMER (IDŐZÍTŐ) állásba.
4. Az időzítő program felülbírálásához és a kimeneti terhelés manuális vezérléséhez:

• állítsa a főkapcsolót OFF (KI) (középső helyzet) állásba a terhelés KIKAPCSOLÁSÁHOZ
• állítsa a főkapcsolót ON (BE) (alsó helyzet) állásba a terhelés BEKAPCSOLÁSÁHOZ

5. Ez egy időzítő vezérlés, és nem használható a tápellátás leválasztására. Szervizelés előtt kapcsolja ki az áramot a fő panelen, mielőtt szervizelné ezt a kapcsolót vagy az általa vezérelt berendezést.

Áramszünet esetén állítsa vissza a napszakot a 2. lépésben leírtak szerint.

Azt mutatja, hogy az időzítő úgy van beállítva, hogy 22:00-kor BEkapcsolja az eszközt, és 2:00-kor KIkapcsolja. Figyelje meg, hogy a 22:00 és 2:00 közötti ÖSSZES szegmens ki van tolva. A pontos idő 21:00.
