GE 56922, 15087, 15207 - Laiko jungiklio instrukcija

PANAUDOJIMAS

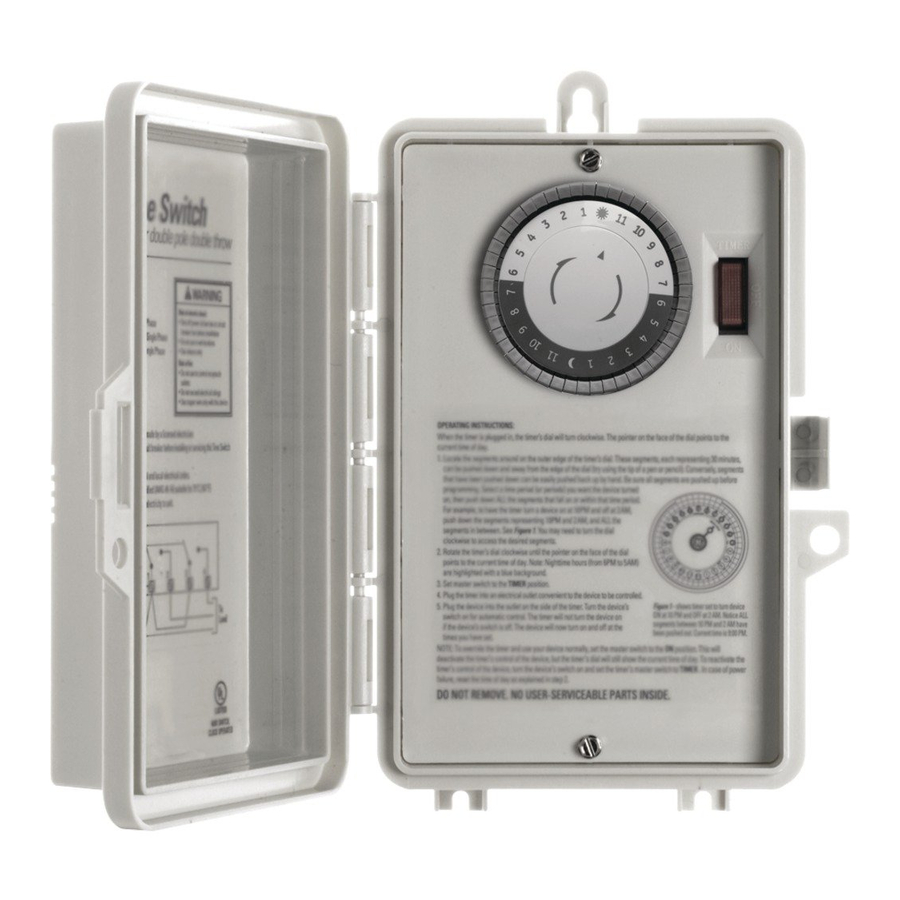

GE laiko jungikliai (56922, 15087, 15207) yra universalūs, elektromechaniniai laiko jungikliai, kuriuos galima konfigūruoti įvairioms maitinimo įtampoms. Įtampos parinktys apima 120VAC, 208/240VAC ir 277VAC – visa tai viename įrenginyje! Norimą maitinimo įtampą lengva pasirinkti nustatant DIP jungiklius ant spausdintinės plokštės mazgo (žr. DIP jungiklių konfigūraciją gale). Mechanizmas montuojamas NEMA patalpų arba lauko korpuse ir yra skirtas apšvietimo, šildymo, oro kondicionavimo, siurblių, variklių ar bendrų elektros grandinių valdymui gyvenamuosiuose, komerciniuose, pramoniniuose ir žemės ūkio objektuose.

SPECIFIKACIJOS

Įėjimo įtampa: 120 VAC, 208/240 VAC arba 277 VAC visuose įrenginiuose, atsižvelgiant į DIP jungiklių konfigūraciją.

Jungiklio vardinė vertė: DPDT modeliai

Normaliai atviri kontaktai
40A varžinis, 120-277Vac.
30A bendrosios paskirties, 120-277Vac.
20A varžinis, 30Vdc
1 AG, 120Vac; 2AG, 240Vac; 20A balastas, 120-277Vac.
15A volframas, 120Vac
5.4A volframas, 208-277Vac.
800VA, bandomoji apkrova, 120Vac.
720VA, bandomoji apkrova, 240-277Vac.
TV-5, 120Vac

Normaliai uždari kontaktai
30A varžinis, 120-277Vac
15A bendrosios paskirties, 120-277Vac
15A varžinis, 30Vdc
20A balastas, 120-277Vac
1/4AG, 120Vac; 1/2AG, 208-240Vac.
290VA, bandomoji, 120Vac.
360VA, bandomoji, 208-240Vac.

PASTABA: Jei apkrovos prijungtos prie NC ir NO kontaktų, abiejų kontaktų vardinė vertė sumažinama iki 67% aukščiau nurodytų verčių.

APLINKOSOS SĄLYGOS
Aplinkos temperatūra: –40F iki 130F Drėgmė: 0-95% RH, nekondensuojanti

LAIDŲ JUNGIMAS
Varžtų gnybtai iki 2 AWG #8 laidams vienoje pozicijoje. Maitinimo jungtims naudokite 8AWG arba didesnius laidus, tinkamus bent 105°C temperatūrai. Naudokite tik varinius laidininkus.

Lemputės
Maitinimo LED (oranžinė) – lemputė šviečia, kai į laikmatį tiekiama maitinimas
Būsenos LED (žalia) – lemputė šviečia, kai į apkrovą tiekiama maitinimas.

Elektros smūgio pavojus

• Prieš montuodami išjunkite maitinimą saugiklių dėžutėje arba grandinės pertraukiklių dėžutėje

Gaisro pavojus

• Nenaudokite lizdų valdymui
• Neviršykite elektros parametrų
• Su šiuo įrenginiu naudokite tik varinį laidą

MONTAVIMAS

Prieš prijungdami laidus arba atlikdami techninę priežiūrą, maitinimas šiam laiko jungikliui ir jo valdomai įrangai turi būti išjungtas. Tik laiko jungiklio išjungimas neapsaugos nuo elektros smūgio pavojaus. Prieš tiekdami maitinimą laiko jungikliui, pakeiskite dangtelį korpuse. Jei jums nepatogu montuoti šį įrenginį, susisiekite su licencijuotu elektriku. Prieš montuodami šį gaminį, atidžiai perskaitykite visas instrukcijas.

Išlaužimo pašalinimas

1. Pasirinkite išlaužimus, kuriuos norite naudoti. Pašalinkite vidinį 1/2" išlaužimą įkišdami plokščiagalvį atsuktuvą ant vidinio žiedo ir atsargiai išmušdami išlaužimą. Pašalinkite atplaišą. Jei reikia 3/4" išlaužimo, pašalinkite išorinį žiedą replėmis pašalinę 1/2" išlaužimą. Jei reikia, peiliu išlyginkite kraštus.

Pavyzdžių ir daugiau informacijos rasite Greitos pradžios vadove.

Laiko jungiklio dėžutės montavimas

PASTABA – Prieš montuodami būtinai pašalinkite laidų išlaužimus (žr. Greitos pradžios vadovą)

1. Norėdami pritvirtinti dėžutę, jums reikės 3 pridedamų inkarų ir 3 pridedamų varžtų iš aukščiau pateikto įrangos sąrašo. (Pridedami inkarai skirti montuoti ant gipso kartono.)
2. Naudodami dėžutę kaip šabloną, pieštuku pažymėkite, kur bus gręžiamos trys bandomosios skylės.
3. Naudodami tinkamą grąžto dydį, išgręžkite bandomąsias skyles (atminkite, kad gręžiant į medį ar metalą gali prireikti specializuoto grąžto.) Žr. Gręžimo schemą.

Gręžimo schema

4. Gipso kartonui; naudokite plaktuką, kad švelniai įkaltumėte inkarus į bandomąsias skyles.
5. Uždėkite dėžutę ant bandomųjų skylių arba inkarų ir atitinkamai įsukite varžtus.

Įrenginio prijungimas prie laikmačio

PASTABA – Lauko montavimui (modelis GE15087) turi būti naudojami sandarūs nuo lietaus arba drėgnų vietų laidų antgaliai, atitinkantys UL 514B (standartas, skirtas laidų ir lizdų dėžučių jungtims) reikalavimus.

1. Atsukite 2 varžtus, laikančius vidinį dangtelio skydelį, ir nuimkite skydelį.
2. Žr. 1 paveikslą ir laidų schemas, kad nustatytumėte tinkamą laidų išdėstymą. Montuotojas yra atsakingas už tai, kad būtų įvykdyti visi taikomi nacionaliniai ir vietiniai kodekso reikalavimai. Jei nesate tikri dėl šių reikalavimų, nedelsdami susisiekite su licencijuotu elektriku.
   Pavyzdžių ir daugiau informacijos rasite Greitos pradžios vadove.
3. ĮŽEMINIMAS: Šis korpusas yra pagamintas iš plastiko ir jam nereikia įžeminimo jungties. Šis korpusas neužtikrina įžeminimo tarp laidų. Naudodami nemetalinį laidą arba kabelį, sujunkite visų kabelių įžeminimo laidus kartu su pridedamu laido antgaliu. Kai naudojamas metalinis laidas; kaip įžeminimo jungtį, naudokite įžeminimo tipo įvorę ir jungiamąjį laidą tarp kiekvieno laido.

DIP jungiklių konfigūracija

Netinkamai sukonfigūravus DIP jungiklį, įrenginys bus sugadintas ir garantija negalios! Prieš montuodami ir prijungdami GE laiko jungiklį, turite pasirinkti tinkamą konfigūraciją. Įrenginys pristatomas su DIP jungikliais, nustatytais 277VAC įėjimo įtampai. Taip pat netikrinkite grandinių "kibirkščiuodami" laidus prie gnybtų. Galite sugadinti laikmatį.

4. Nustatykite įėjimo įtampą, kuri bus tiekiama į laikmatį. (120V AC, 208-240V AC arba 277V AC)
5. Nustatykite DIP jungiklį pagal toliau pateiktą schemą:
6. Iš naujo įdiekite vidinį dangtelio skydelį. Priešingai 1 veiksmui.


NAUDOJIMO INSTRUKCIJOS

Kai laiko jungiklis sumontuotas ir įjungtas maitinimas, laikmačio ratukas suksis pagal laikrodžio rodyklę, palaikydamas laiką. Rodyklė ant ratuko paviršiaus rodo esamą laiką

1. Raskite segmentus aplink laikmačio ratuko išorinį kraštą. Šiuos segmentus, kurių kiekvienas atitinka 30 minučių, galima nustumti žemyn ir tolyn nuo ratuko krašto (pabandykite naudoti rašiklio arba pieštuko galiuką). Ir atvirkščiai, segmentus, kurie buvo nustumti žemyn, galima lengvai atstumti atgal ranka. Prieš programuodami įsitikinkite, kad visi segmentai yra atstumti aukštyn. Pasirinkite laikotarpį (arba laikotarpius), kada norite, kad įrenginys būtų įjungtas, tada nustumkite žemyn VISUS segmentus, kurie patenka į tą laikotarpį arba yra jo ribose. Pavyzdžiui, norėdami, kad laikmatis įjungtų įrenginį 22:00 val. ir išjungtų 2:00 val., nustumkite žemyn segmentus, atitinkančius 22:00 val. ir 2:00 val., ir VISUS segmentus tarp jų. Gali tekti pasukti ratuką pagal laikrodžio rodyklę, kad pasiektumėte norimus segmentus.
2. Pasukite laikmačio ratuką pagal laikrodžio rodyklę, kol rodyklė ant ratuko paviršiaus rodys esamą paros laiką. Pastaba: Nakties valandos (nuo 18:30 iki 6:30) yra paryškintos pilku fonu.
3. Nustatykite pagrindinį jungiklį į TIMER (laikmatis) padėtį.
4. Norėdami nepaisyti laikmačio programos ir valdyti išvesties apkrovą rankiniu būdu:

• nustatykite pagrindinį jungiklį į OFF (išjungta) (vidurinė padėtis), kad išjungtumėte apkrovą
• nustatykite pagrindinį jungiklį į ON (įjungta) (apatinė padėtis), kad įjungtumėte apkrovą

5. Tai yra laikmačio valdiklis ir neturėtų būti naudojamas maitinimo atjungimui. Prieš atlikdami šio jungiklio arba jo valdomos įrangos techninę priežiūrą, išjunkite maitinimą pagrindiniame skydelyje.

Nutrūkus maitinimui, iš naujo nustatykite paros laiką, kaip paaiškinta 2 veiksme.

Rodo, kad laikmatis nustatytas įjungti įrenginį 22:00 val. ir išjungti 2:00 val. Atkreipkite dėmesį, kad VISI segmentai tarp 22:00 val. ir 2:00 val. buvo išstumti. Dabartinis laikas yra 21:00 val.
